平面研削用ダイヤモンド & CBNホイール 1A1タイプ

通常単価(税別): -

税込単価: -

通常出荷日：26日目

ボディ材質はアルミ（厚さU2、3のみスチール）またはスチールを使用しています。型番DIA-1A1（ダイ...

詳細を確認

4.54.5

よく一緒に見られています

ミスミ

平面研削用ダイヤ & CBNホイール 3A1/14A1タイプ

通常出荷日：26 日目

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

CBN-1A1-100-3-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-100-[4,5,6,8,10,12,15,20]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-125-2-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-125-[2,3]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-125-[4,5,6,8,10,12,15,20]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-150-2-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-150-3-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-150-[4,5,6,8,10,12,15,20]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-175-2-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-175-3-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-175-[4,5,6,8,10,12,15,20]-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-180-2-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-180-3-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-180-[4,5,6,8,10,12,15,20]-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-200-2-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-200-3-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-200-[4,5,6,8,10,12,15,20]-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-250-[10,12,15,20]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-300-[10,12,15,20]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-1A1-350-[10,12,15,20]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

DIA-1A1-100-[2,3]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-100-[4,5,6,8,10,12,15,20]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-125-2-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-125-3-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-125-[4,5,6,8,10,12,15,20]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-150-2-[19.05,25.4,31.75,32]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-150-3-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-150-[4,5,6,8,10,12,15,20]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-175-2-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-175-3-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-175-[4,5,6,8,10,12,15,20]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-180-2-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-180-3-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-180-[4,5,6,8,10,12,15,20]-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-200-2-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-200-3-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-200-[4,5,6,8,10,12,15,20]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-250-[10,12,15,20]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-300-[10,12,15,20]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-1A1-350-[10,12,15,20]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

外径

(mm)

ダイヤ層部バックテーパ

ボンド名

厚さ(U)

(mm)

穴径(H)

(mm)

粒度(＃)

結合度

集中度

ボディ材質

最小発注数量

100	N / Y	BS / BSD	3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
100	N / Y	BS / BSD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
125	N / Y	BS / BSD	-	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	スチール	1個
125	N / Y	BS / BSD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
125	N / Y	BS / BSD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
150	N / Y	BS / BSD	-	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	スチール	1個
150	N / Y	BS / BSD	3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
150	N / Y	BS / BSD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
175	N / Y	BS / BSD	-	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	スチール	1個
175	N / Y	BS / BSD	3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
175	N / Y	BS / BSD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
180	N / Y	BS / BSD	-	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	スチール	1個
180	N / Y	BS / BSD	3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
180	N / Y	BS / BSD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
200	N / Y	BS / BSD	-	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	スチール	1個
200	N / Y	BS / BSD	3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
200	N / Y	BS / BSD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
250	N / Y	BS / BSD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
300	N / Y	BS / BSD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
350	N / Y	BS / BSD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
100	N / Y	BD / BDD / BW / BWD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
100	N / Y	BD / BDD / BW / BWD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
125	N / Y	BD / BDD / BW / BWD	-	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	スチール	1個
125	N / Y	BD / BDD / BW / BWD	3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
125	N / Y	BD / BDD / BW / BWD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
150	N / Y	BD / BDD / BW / BWD	-	19.05 ～ 32	140 ～ 1200	L / N / P	75 ～ 100	スチール	1個
150	N / Y	BD / BDD / BW / BWD	3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
150	N / Y	BD / BDD / BW / BWD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
175	N / Y	BD / BDD / BW / BWD	-	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	スチール	1個
175	N / Y	BD / BDD / BW / BWD	3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
175	N / Y	BD / BDD / BW / BWD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
180	N / Y	BD / BDD / BW / BWD	-	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	スチール	1個
180	N / Y	BD / BDD / BW / BWD	3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
180	N / Y	BD / BDD / BW / BWD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
200	N / Y	BD / BDD / BW / BWD	-	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	スチール	1個
200	N / Y	BD / BDD / BW / BWD	3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
200	N / Y	BD / BDD / BW / BWD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
250	N / Y	BD / BDD / BW / BWD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
300	N / Y	BD / BDD / BW / BWD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個
350	N / Y	BD / BDD / BW / BWD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	アルミ（厚さU２、３のみスチール）	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目

基本情報

ボディ材質はアルミ（厚さU2、3のみスチール）またはスチールを使用しています。
型番DIA-1A1（ダイヤ）は超硬材の研削に、CBN-1A1（CBN）は高硬度鋼の研削に適しています。

外形図

規格・価格

規格表

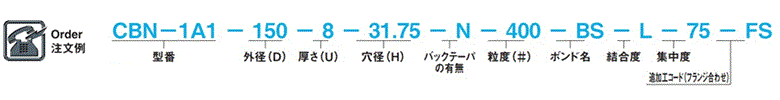

型番（砥粒）	ホイールサイズ（選択）				仕様（選択）
	外径 D	厚さ U	穴径 H	ダイヤ層部バックテーパ	粒度（#）	ボンド名	結合度	集中度
DIA−1A1（ダイヤ） CBN−1A1（CBN）	100 125 150	2 3 4 5 6 8 10 12 15 20	12.7 19.05 20 25.4 31.75 32 36 38 38.1 50.8 60 76.2	Y（あり） N（なし）	140 170 200 325 400 600 800 1000 1200	BW（ダイヤ用） BWD（ダイヤ用） BD（ダイヤ用） BDD（ダイヤ用） BS（CBN用） BSD（CBN用）	L（軟） N（中） P（硬）	75 100
	175 180 200		25.4 31.75 32 38.1 50.8 76.2
	250 300 350	10 12 15 20	50.8 76.2 127 152.4

ツルーイング・ドレッシング方法
トラブルシューティング

納期

ダイヤ＆CBNホイール　フランジ合わせサービス

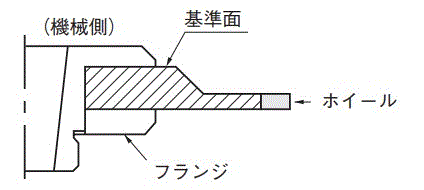

	[ ! ]3A1タイプ（片ボスタイプ）のフランジ合わせ基準面はボス側（機械側）となります。
	■ホイール外周・側面の振れ　（調整後） 0.02mm

追加工

サービス内容	適用商品	コード	￥単価	出荷日

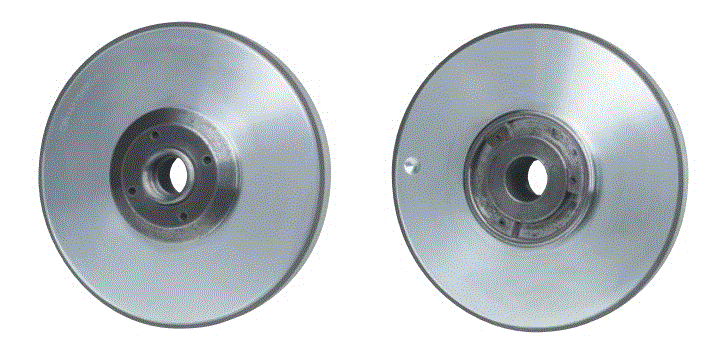

ご注文のホイールにお手持ちのフランジを取り付け、バランス調整・ツルーイング加工します	1A1タイプダイヤ＆CBNホイール 3A1タイプ 14A1タイプ	FS	＋10000
				（ホイール製作納期16日＋フランジ合わせ納期10日）

特徴・使用例

仕様・概要

●DIA−1A1（ダイヤ）は超硬材の研削に適しています。
●CBN−1A1（CBN）は高硬度鋼の研削に適しています（生材、プリハードン鋼の研削には不適です）。

カタログ

商品TOP

カタログ (見開き版)

価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
平面研削用ダイヤ & CBNホイール 3A1/14A1タイプ
クレトイシ
CBタッチ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
