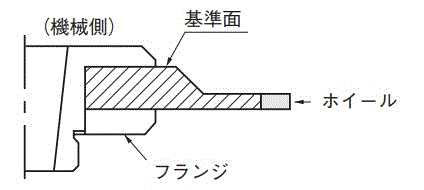

フランジ締込代(T)(mm)
~mm
[7-40/1mm単位]
ボンド名
~mm
- BD
- BDD
- BS
- BSD
- BW
- BWD
厚さ(U)(mm)
~mm
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 10
- 12
- 15
- 20
- 29
穴径(H)(mm)
~mm
- 12.7
- 19.05
- 20
- 25.4
- 31.75
- 32
- 36
- 38
- 38.1
- 50.8
- 60
- 76.2
- 127
- 152.4
粒度(＃)
~mm
- 140
- 170
- 200
- 325
- 400
- 600
- 800
- 1000
- 1200
結合度
~mm
- L
- N
- P
集中度
~mm
- 75
- 100
- 150
タイプ
~mm
出荷日
- すべて
- 26日以内

ミスミ

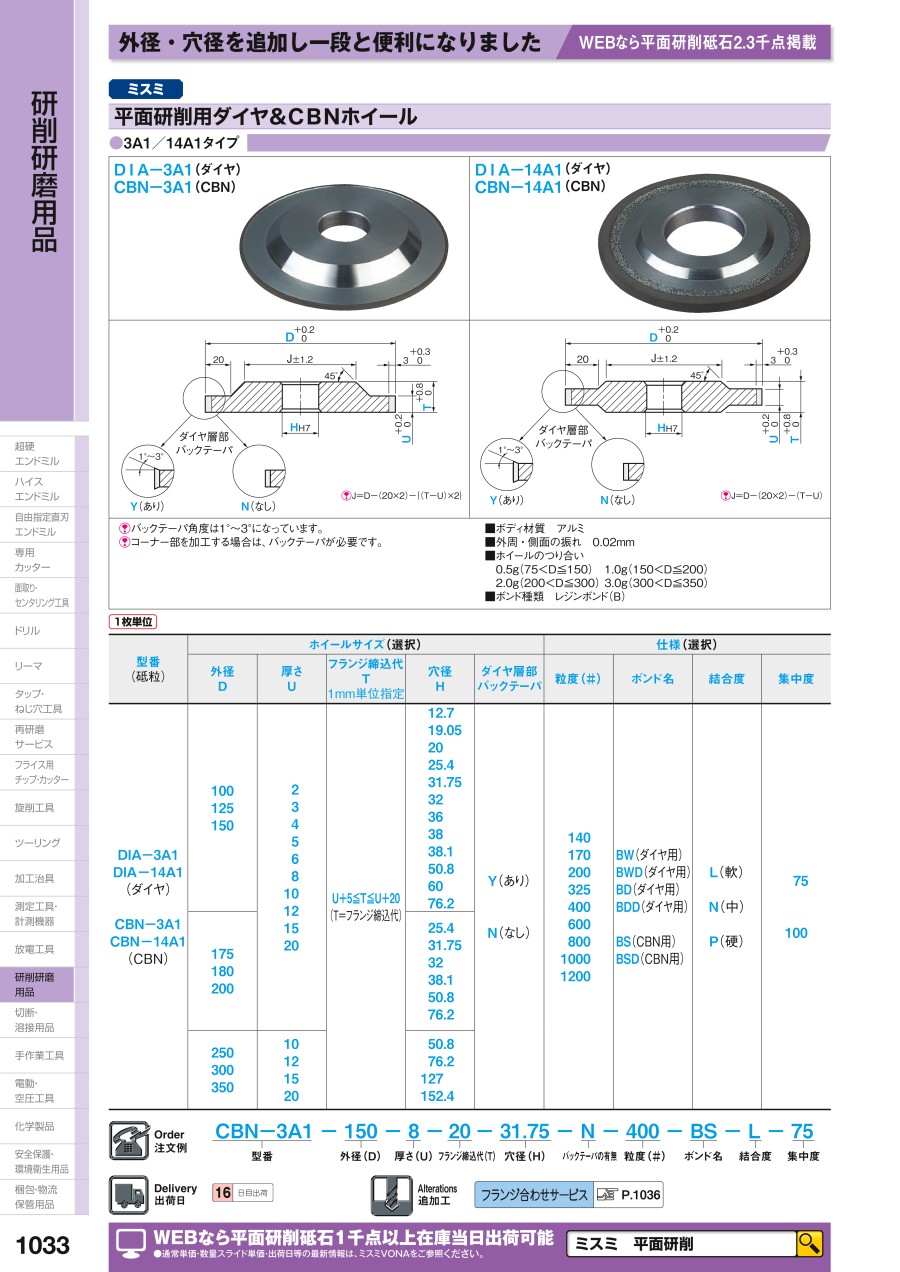

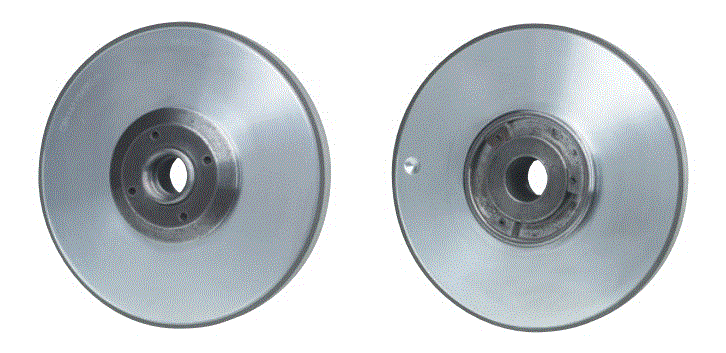

平面研削用ダイヤ & CBNホイール 3A1/14A1タイプ

通常単価(税別): -

税込単価: -

通常出荷日：26日目

ボディ材質はアルミです。ダイヤ（DIA-3A1、DIA-14A1）は超硬材の研削、CBN（CBN-3A...

詳細を確認

よく一緒に見られています

ミスミ

平面研削用ダイヤモンド & CBNホイール 1A1タイプ

通常出荷日：26 日目

未確定：候補が69型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

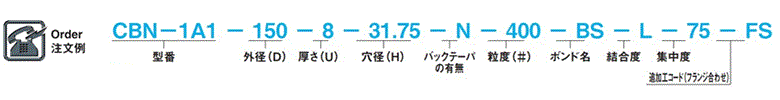

CBN-3A1-100-[2,3]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-100-[4,5,6,8,10,12,15,20]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-125-2-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-125-[2,3]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-125-[4,5,6,8,10,12,15,20]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-150-2-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-150-[2,3]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-150-[4,5,6,8,10,12,15,20]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-175-2-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-175-[4,5,6,8,10,12,15,20]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-180-2-[7-40/1]-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-180-[2,3]-[7-40/1]-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-180-[4,5,6,8,10,12,15,20]-[7-40/1]-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-200-2-[7-40/1]-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-200-[2,3]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-200-[4,5,6,8,10,12,15,20]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-250-[10,12,15,20]-[7-40/1]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-300-[10,12,15,20]-[7-40/1]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-3A1-350-[10,12,15,20]-[7-40/1]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-14A1-100-[2,3]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100,150]

CBN-14A1-100-[4,5,6,7,8,10,15,20]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100,150]

CBN-14A1-125-[2,3]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100,150]

CBN-14A1-125-[4,5,6,7,8,10,15,20]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100,150]

CBN-14A1-150-[2,3]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-14A1-150-[4,5,6,8,10,12,15,29]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-14A1-175-[2,3]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-14A1-175-[4,5,6,8,10,12,15,20]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-14A1-180-[2,3]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-14A1-180-[4,5,6,8,10,12,15,20]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-14A1-200-[2,3]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-14A1-200-[4,5,6,8,10,12,15,20]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-14A1-250-[10,12,15,20]-[7-40/1]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-14A1-300-[10,12,15,20]-[7-40/1]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

CBN-14A1-350-[10,12,15,20]-[7-40/1]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BS,BSD]-[L,N,P]-[75,100]

DIA-3A1-100-[2,3]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-100-[4,5,6,8,10,12,15,20]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-125-2-[7-40/1]-[19.05,25.4,31.75,32]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-125-[2,3]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-125-[4,5,6,8,10,12,15,20]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-150-2-[7-40/1]-[19.05,25.4,31.75,32]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-150-[2,3,4,5,6,8]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-150-[10,12,15,20]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-175-2-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-175-[2,3]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-175-[4,5,6,8,10,12,15,20]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-180-2-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-180-[2,3]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-180-[4,5,6,8,10,12,15,20]-[7-40/1]-[25.4,31.75,32,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-200-2-[7-40/1]-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-200-[2,3]-[7-40/1]-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BS,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-200-[4,5,6,8,10,12,15,20]-[7-40/1]-[25.4,31.75,32,38.1,50.8,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BS,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-250-[10,12,15,20]-[7-40/1]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-300-[10,12,15,20]-[7-40/1]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-3A1-350-[10,12,15,20]-[7-40/1]-[50.8,76.2,127,152.4]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-14A1-100-[2,3]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-14A1-100-[4,5,6,8,10,12,15,20]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-14A1-125-[2,3]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-14A1-125-[4,5,6,8,10,12,15,20]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-14A1-150-[2,3]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

DIA-14A1-150-[4,5,6,8,10,12,15,20]-[7-40/1]-[12.7,19.05,20,25.4,31.75,32,36,38,38.1,50.8,60,76.2]-[N,Y]-[140,170,200,325,400,600,800,1000,1200]-[BD,BDD,BW,BWD]-[L,N,P]-[75,100]

外径

(mm)

ダイヤ層部バックテーパ

フランジ締込代(T)

(mm)

ボンド名

厚さ(U)

(mm)

穴径(H)

(mm)

粒度(＃)

結合度

集中度

最小発注数量

100	N / Y	7 ～ 40	BS / BSD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
100	N / Y	7 ～ 40	BS / BSD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
125	N / Y	7 ～ 40	BD / BS / BSD	-	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
125	N / Y	7 ～ 40	BD / BS / BSD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
125	N / Y	7 ～ 40	BD / BS / BSD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
150	N / Y	7 ～ 40	BS / BSD	-	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
150	N / Y	7 ～ 40	BS / BSD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
150	N / Y	7 ～ 40	BS / BSD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
175	N / Y	7 ～ 40	BS / BSD	-	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
175	N / Y	7 ～ 40	BS / BSD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
180	N / Y	7 ～ 40	BS / BSD	-	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
180	N / Y	7 ～ 40	BS / BSD	2 ～ 3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
180	N / Y	7 ～ 40	BS / BSD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
200	N / Y	7 ～ 40	BS / BSD	-	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
200	N / Y	7 ～ 40	BS / BSD	2 ～ 3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
200	N / Y	7 ～ 40	BS / BSD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
250	N / Y	7 ～ 40	BS / BSD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	1個
300	N / Y	7 ～ 40	BS / BSD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	1個
350	N / Y	7 ～ 40	BS / BSD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	1個
100	N / Y	7 ～ 40	BS / BSD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 150	1個
100	N / Y	7 ～ 40	BS / BSD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 150	1個
125	N / Y	7 ～ 40	BS / BSD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 150	1個
125	N / Y	7 ～ 40	BS / BSD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 150	1個
150	N / Y	7 ～ 40	BS / BSD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
150	N / Y	7 ～ 40	BS / BSD	4 ～ 29	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
175	N / Y	7 ～ 40	BS / BSD	2 ～ 3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
175	N / Y	7 ～ 40	BS / BSD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
180	N / Y	7 ～ 40	BS / BSD	2 ～ 3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
180	N / Y	7 ～ 40	BS / BSD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
200	N / Y	7 ～ 40	BS / BSD	2 ～ 3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
200	N / Y	7 ～ 40	BS / BSD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
250	N / Y	7 ～ 40	BS / BSD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	1個
300	N / Y	7 ～ 40	BS / BSD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	1個
350	N / Y	7 ～ 40	BS / BSD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	1個
100	N / Y	7 ～ 40	BD / BDD / BW / BWD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
100	N / Y	7 ～ 40	BD / BDD / BW / BWD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
125	N / Y	7 ～ 40	BD / BDD / BW / BWD	-	19.05 ～ 32	140 ～ 1200	L / N / P	75 ～ 100	1個
125	N / Y	7 ～ 40	BD / BDD / BW / BWD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
125	N / Y	7 ～ 40	BD / BDD / BW / BWD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
150	N / Y	7 ～ 40	BD / BDD / BW / BWD	-	19.05 ～ 32	140 ～ 1200	L / N / P	75 ～ 100	1個
150	N / Y	7 ～ 40	BD / BDD / BW / BWD	2 ～ 8	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
150	N / Y	7 ～ 40	BD / BDD / BW / BWD	10 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
175	N / Y	7 ～ 40	BD / BDD / BW / BWD	-	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
175	N / Y	7 ～ 40	BD / BDD / BW / BWD	2 ～ 3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
175	N / Y	7 ～ 40	BD / BDD / BW / BWD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
180	N / Y	7 ～ 40	BD / BDD / BW / BWD	-	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
180	N / Y	7 ～ 40	BD / BDD / BW / BWD	2 ～ 3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
180	N / Y	7 ～ 40	BD / BDD / BW / BWD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
200	N / Y	7 ～ 40	BD / BDD / BW / BWD	-	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
200	N / Y	7 ～ 40	BD / BDD / BS / BW / BWD	2 ～ 3	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
200	N / Y	7 ～ 40	BD / BDD / BS / BW / BWD	4 ～ 20	25.4 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
250	N / Y	7 ～ 40	BD / BDD / BW / BWD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	1個
300	N / Y	7 ～ 40	BD / BDD / BW / BWD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	1個
350	N / Y	7 ～ 40	BD / BDD / BW / BWD	10 ～ 20	50.8 ～ 152.4	140 ～ 1200	L / N / P	75 ～ 100	1個
100	N / Y	7 ～ 40	BD / BDD / BW / BWD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
100	N / Y	7 ～ 40	BD / BDD / BW / BWD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
125	N / Y	7 ～ 40	BD / BDD / BW / BWD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
125	N / Y	7 ～ 40	BD / BDD / BW / BWD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
150	N / Y	7 ～ 40	BD / BDD / BW / BWD	2 ～ 3	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個
150	N / Y	7 ～ 40	BD / BDD / BW / BWD	4 ～ 20	12.7 ～ 76.2	140 ～ 1200	L / N / P	75 ～ 100	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目
- ( - )	26日目

基本情報
外形図
規格・価格
特徴・使用例

基本情報

ボディ材質はアルミです。
ダイヤ（DIA-3A1、DIA-14A1）は超硬材の研削、CBN（CBN-3A1、CBN-14A1）は高硬度鋼の研削に適しています。
ホイール形状は2種類あります。DIA-14A1とCBN-14A1は両面に逃げ部があるため、加工時の干渉が気になる場合にお選びください。

外形図

規格・価格

規格表

型番 (砥粒)	ホイールサイズ(選択)					仕様(選択)
	外径 D	厚さ U	フランジ締込代 T 1mm単位指定	穴径 H	ダイヤ層部バックテーパ	粒度(＃)	ボンド名	結合度	集中度
DIA−3A1 DIA−14A1 (ダイヤ) CBN−3A1 CBN−14A1 (CBN)	100 125 150	2 3 4 5 6 8 10 12 15 20	U＋5≦T≦U＋20 (T＝フランジ締込代)	12.7 19.05 20 25.4 31.75 32 36 38 38.1 50.8 60 76.2	Y(あり) N(なし)	140 170 200 325 400 600 800 1000 1200	BW(ダイヤ用) BWD(ダイヤ用) BD(ダイヤ用) BDD(ダイヤ用) BS(CBN用) BSD(CBN用)	L(軟) N(中) P(硬)	75 100
	175 180 200			25.4 31.75 32 38.1 50.8 76.2
	250 300 350	10 12 15 20		50.8 76.2 127 152.4

砥石の選定目安情報はこちら
平面研削用ＤＩＡ／ＣＢＮ砥石の選定方法はこちら
ツルーイング・ドレッシング方法はこちら
トラブルシューティングはこちら

納期

ダイヤ＆CBNホイール　フランジ合わせサービス


	[ ! ]3A1タイプ（片ボスタイプ）のフランジ合わせ基準面はボス側（機械側）となります。
	■ホイール外周・側面の振れ　（調整後） 0.02mm

追加工

サービス内容	適用商品	コード	￥単価	出荷日
ご注文のホイールにお手持ちのフランジを取り付け、バランス調整・ツルーイング加工します	1A1タイプダイヤ＆CBNホイール 3A1タイプ 14A1タイプ	FS	＋10000
				（ホイール製作納期16日＋フランジ合わせ納期10日）

特徴・使用例

仕様・概要

●ダイヤは超硬材の研削に適しています。
●CBNは高硬度鋼の研削に適しています。（生材、プリハードン鋼の研削には不適です。）
[ ! ]平面研削用ダイヤ＆CBNホイールの選定方法はこちら。

カタログ

商品TOP

カタログ (見開き版)

価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
平面研削用ダイヤモンド & CBNホイール 1A1タイプ
クレトイシ
CBタッチ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平面研削用ダイヤ & CBNホイール 3A1/14A1タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品平面研削用ダイヤ & CBNホイール 3A1/14A1タイプ	平面研削用ダイヤモンド & CBNホイール 1A1タイプ	ＴＲＵＳＣＯ　両頭グラインダー用ダイヤモンドホイール	グラインダーの達人ダイヤ	両頭グラインダー用ダイヤモンドホイール TDH-125S	金型の達人ダイヤ
メーカー	ミスミ	ミスミ	トラスコ中山	ノリタケ	トラスコ中山	ノリタケ
通常価格	-	-	14,112円	21,151円 -	13,642円	46,211円 -
通常出荷日	26日目	26日目	1日目	4日目〜	4日目	39日目
ボディ材質	アルミ	-	-	-	-	-
