オーエスジー

プラネットカッタシリーズ NCプラネットカッタ WX-PNC

カタログ

通常単価(税別): 28,674円～136,103円

税込単価: 31,541円～149,713円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

1本で同じピッチなら呼びの違うねじが加工可能。また右ねじ左ねじのどちらも加工できます。

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

オーエスジー

通常出荷日：1 日目～

よく一緒に見られています

オーエスジー

通常出荷日：1 日目～

未確定：候補が59型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

WX-PNC-4.5X12.8XP0.75-INT

WX-PNC-5.9X10.3XNPT27

WX-PNC-5.9X11.8XRP28

WX-PNC-6X16.5XP0.5-INT

WX-PNC-6X17XP1-INT

WX-PNC-6X17.5XP1.25-INT

WX-PNC-7.5X22.5XP1.5-INT

WX-PNC-9.5X25.5XP1.5-INT

WX-PNC-9.5X26.3XP1.25-INT

WX-PNC-9.5X26.3XP1.75-INT

WX-PNC-10X14.7XRC19

WX-PNC-10X15.5XNPT18

WX-PNC-10X20.1XRP19

WX-PNC-10X28.5XP0.5-INT

WX-PNC-10X29XP1-INT

WX-PNC-10X29.3XP0.75-INT

WX-PNC-10X30XP1.5-INT

WX-PNC-10X30XP2-INT

WX-PNC-10.9-23.3-U12

WX-PNC-10.9X25.4XU11-INT

WX-PNC-12X34.5XP1.5-INT

WX-PNC-14X40XP2.5-INT

WX-PNC-15.7X30.5XU10-INT

WX-PNC-16X20XNPT14

WX-PNC-16X20XRC14

WX-PNC-16X39.9XRP14

WX-PNC-16X42XP1.5-INT

WX-PNC-16X42.5XP2.5-INT

WX-PNC-18.9-33.9-U12

WX-PNC-18.9X33.9XU9-INT

WX-PNC-18.9X38.1XU8-INT

WX-PNC-20X24.3XNPT11-1/2

WX-PNC-20X27.7XRC11

WX-PNC-20X49.5XP1.5-INT

WX-PNC-20X50XP2-INT

WX-PNC-20X50.8XRP11

WX-PNC-20X51XP3-INT

ねじ種類

ピッチ

全長

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

外径

(mm)

溝数

最小加工径

(mm)

トラスココード

ツールNo.

外形図

CADデータ有無

RoHS?

最小発注数量

メートル	0.75	60	12.8	15	6	4.5	3	M6	-	3900000	1	2D/3D	-	1個
メートル	1	60	13	15	6	4.5	3	M6	636-1641	3900001	1	2D/3D	10	1個
ユニファイ	28	60	10	10.9	6	4.55	3	1/4	-	3900351	1	2D/3D	10	1個
ユニファイ	20	60	10.2	11.4	6	4.55	3	1/4	-	3900350	1	2D/3D	10	1個
管用テーパ	28	60	9.1	-	6	5.9	3	1/16・1/8	-	3900199	4	-	-	1個
管用テーパ	27	60	10.3	-	6	5.9	3	1/16･1/8	636-1650	3900259	4	-	10	1個
管用平行	28	60	11.8	-	6	5.9	3	1/16・1/8	-	3900299	2	2D/3D	-	1個
メートル	0.5	65	16.5	-	6	6	3	M8	-	3900009	2	2D/3D	-	1個
メートル	1	65	17	-	6	6	3	M8	636-1676	3900011	2	2D/3D	10	1個
メートル	1.25	65	17.5	-	6	6	3	M8	636-1668	3900012	2	2D/3D	10	1個
ユニファイ	18	65	12.7	14.1	8	6.2	3	5/16	-	3900355	1	2D/3D	-	1個
ユニファイ	24	65	12.7	14.1	8	6.2	3	5/16	-	3900356	1	2D/3D	10	1個
管用テーパ	28	60	9.1	12.7	8	7.5	3	1/8	636-1706	3900201	3	-	10	1個
管用平行	28	65	14.5	15.4	8	7.5	3	1/8	-	3900301	1	2D/3D	-	1個
メートル	1	70	21	26	8	7.5	3	M10	636-1684	3900021	1	2D/3D	-	1個
メートル	1.5	70	22.5	26	8	7.5	3	M10	636-1692	3900023	1	2D/3D	-	1個
ユニファイ	16	65	14.3	-	8	7.6	3	3/8	-	3900360	2	2D/3D	-	1個
ユニファイ	24	65	14.8	-	8	7.6	3	3/8	-	3900361	2	2D/3D	-	1個
ユニファイ	20	75	17.8	19.1	10	8.8	3	7/16	-	3900366	1	2D/3D	-	1個
ユニファイ	14	75	18.1	19.9	10	8.8	3	7/16	-	3900365	1	2D/3D	10	1個
ユニファイ	20	75	19.1	20.4	10	9.4	4	1/2	-	3900371	1	2D/3D	-	1個
ユニファイ	13	75	19.5	21.5	10	9.4	4	1/2	-	3900370	1	2D/3D	10	1個
メートル	1.5	85	25.5	28	10	9.5	4	M12	636-1714	3900033	1	2D/3D	10	1個
メートル	1.25	85	26.3	28	10	9.5	4	M12	478-3786	3900032	1	2D/3D	10	1個
メートル	1.75	85	26.3	28	10	9.5	4	M12	478-3794	3900034	1	2D/3D	10	1個
管用テーパ	19	75	14.7	-	10	10	4	1/4･3/8	636-1536	3900211	4	-	10	1個
管用テーパ	18	75	15.5	-	10	10	4	1/4･3/8	636-1544	3900261	4	-	-	1個
管用平行	19	75	20.1	-	10	10	4	1/4・3/8	-	3900311	2	2D/3D	-	1個
メートル	0.5	85	28.5	-	10	10	4	M14	-	3900036	2	2D/3D	-	1個
メートル	1	85	29	-	10	10	4	M14	636-1552	3900042	2	2D/3D	10	1個
メートル	0.75	85	29.3	-	10	10	4	M14	-	3900041	2	2D/3D	-	1個
メートル	1.5	85	30	-	10	10	4	M14	636-1561	3900043	2	2D/3D	10	1個
メートル	2	85	30	-	10	10	4	M14	636-1579	3900044	2	2D/3D	-	1個
ユニファイ	12	85	23.3	25.4	12	10.9	4	9/16	-	3900375	1	2D/3D	-	1個
ユニファイ	11	85	25.4	27.7	12	10.9	4	5/8	-	3900382	1	2D/3D	-	1個
管用テーパ	19	85	14.7	20	12	11	4	3/8	-	3900212	3	-	-	1個
管用平行	19	85	25.4	26.7	12	11	4	3/8	-	3900312	1	2D/3D	-	1個
ユニファイ	18	85	22.6	24	12	11.4	4	9/16	-	3900380	1	2D/3D	-	1個
管用テーパ	14	85	20	-	12	12	4	1/2･3/4	636-1587	3900214	4	-	10	1個
管用平行	14	95	32.7	-	12	12	4	1/2～7/8	-	3900314	2	2D/3D	-	1個
メートル	1	95	33	-	12	12	4	M16	636-1595	3900052	2	2D/3D	10	1個
メートル	2	95	34	-	12	12	4	M16	636-1617	3900054	2	2D/3D	10	1個
メートル	1.5	95	34.5	-	12	12	4	M16	636-1609	3900053	2	2D/3D	-	1個
メートル	2.5	105	40	45	16	14	4	M18	-	3900065	1	2D/3D	-	1個
ユニファイ	10	95	30.5	-	16	15.7	4	3/4	-	3900385	2	2D/3D	-	1個
管用テーパ	14	85	20	-	16	16	4	1/2･3/4	635-6273	3900265	4	-	10	1個
管用テーパ	14	85	20	-	16	16	4	3/4	-	3900215	4	-	-	1個
管用平行	14	110	39.9	-	16	16	4	3/4・7/8	-	3900315	2	2D/3D	-	1個
メートル	1.5	105	42	-	16	16	4	M20	636-1625	3900073	2	2D/3D	10	1個
メートル	2.5	105	42.5	-	16	16	4	M20	-	3900075	2	2D/3D	10	1個
ユニファイ	12	110	33.9	36	20	18.9	4	7/8	-	3900390	1	2D/3D	10	1個
ユニファイ	9	110	33.9	36.7	20	18.9	4	7/8	-	3900388	1	2D/3D	-	1個
ユニファイ	8	110	38.1	41.3	20	18.9	4	1	-	3900392	1	2D/3D	-	1個
管用テーパ	11.5	95	24.3	-	20	20	5	1～2	635-6281	3900268	4	-	10	1個
管用テーパ	11	95	27.7	-	20	20	5	1～2	478-3654	3900218	4	-	10	1個
メートル	1.5	120	49.5	-	20	20	5	M27	636-1633	3900083	2	2D/3D	10	1個
メートル	2	120	50	-	20	20	5	M27	-	3900084	2	2D/3D	10	1個
管用平行	11	125	50.8	-	20	20	5	1～2	-	3900318	2	2D/3D	-	1個
メートル	3	120	51	-	20	20	5	M27	-	3900086	2	2D/3D	10	1個

通常単価(税別) (税込単価)	通常出荷日

28,674円 ( 31,541円 )	3日目
35,844円 ( 39,428円 )	3日目
38,023円 ( 41,825円 )	3日目
38,023円 ( 41,825円 )	3日目
31,610円 ( 34,771円 )	3日目
39,518円 ( 43,470円 )	3日目
29,591円 ( 32,550円 )	3日目
28,674円 ( 31,541円 )	3日目
35,844円 ( 39,428円 )	3日目
35,844円 ( 39,428円 )	3日目
33,656円 ( 37,022円 )	3日目
39,596円 ( 43,556円 )	3日目
45,345円 ( 49,880円 )	在庫品1日目当日出荷可能
34,839円 ( 38,323円 )	3日目
35,801円 ( 39,381円 )	3日目
35,801円 ( 39,381円 )	3日目
33,656円 ( 37,022円 )	3日目
33,656円 ( 37,022円 )	3日目
38,039円 ( 41,843円 )	3日目
44,755円 ( 49,231円 )	3日目
38,039円 ( 41,843円 )	3日目
44,755円 ( 49,231円 )	3日目
45,265円 ( 49,792円 )	3日目
45,265円 ( 49,792円 )	3日目
45,265円 ( 49,792円 )	3日目
51,653円 ( 56,818円 )	3日目
43,904円 ( 48,294円 )	3日目
36,455円 ( 40,101円 )	3日目
37,785円 ( 41,564円 )	3日目
45,265円 ( 49,792円 )	3日目
37,785円 ( 41,564円 )	3日目
45,265円 ( 49,792円 )	3日目
40,152円 ( 44,167円 )	3日目
62,865円 ( 69,152円 )	3日目
57,901円 ( 63,691円 )	3日目
43,260円 ( 47,586円 )	3日目
38,395円 ( 42,235円 )	3日目
62,865円 ( 69,152円 )	3日目
76,275円 ( 83,903円 )	3日目
56,898円 ( 62,588円 )	3日目
59,140円 ( 65,054円 )	3日目
69,582円 ( 76,540円 )	3日目
59,140円 ( 65,054円 )	3日目
68,736円 ( 75,610円 )	3日目
79,475円 ( 87,423円 )	3日目
103,746円 ( 114,121円 )	3日目
91,658円 ( 100,824円 )	3日目
77,239円 ( 84,963円 )	3日目
92,928円 ( 102,221円 )	3日目
98,971円 ( 108,868円 )	3日目
98,971円 ( 108,868円 )	3日目
94,229円 ( 103,652円 )	3日目
94,229円 ( 103,652円 )	3日目
136,103円 ( 149,713円 )	3日目
136,103円 ( 149,713円 )	3日目
121,232円 ( 133,355円 )	3日目
129,267円 ( 142,194円 )	3日目
100,700円 ( 110,770円 )	3日目
129,267円 ( 142,194円 )	3日目

詳細情報

基本情報

基本情報

1本で同じピッチなら呼びの違うねじが加工可能。また右ねじ左ねじのどちらも加工できます。

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

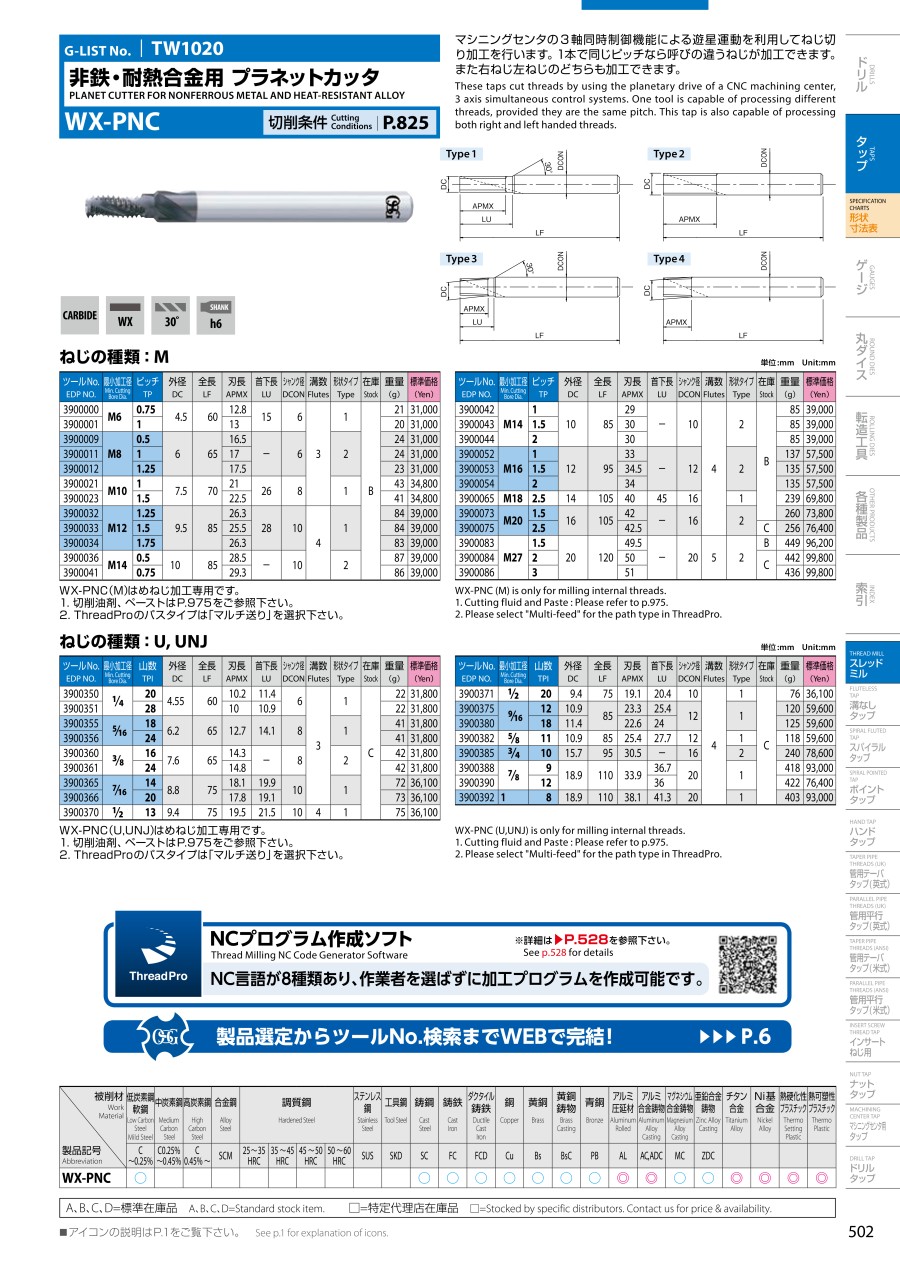

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プラネットカッタシリーズ NCプラネットカッタ WX-PNCのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QRc１／４管用テーパーネジ19山のネジ切りカッターを紹介下さい。

OSGのプラネットカッタシリーズ NCプラネットカッタ、型番WX-PNC-10X14.7XRC19　をご紹介致します。

この商品を見た人は、こんな商品も見ています

	今見ている商品プラネットカッタシリーズ NCプラネットカッタ WX-PNC	プラネットカッタシリーズ油穴付きスチール用プラネットカッタ WXO-ST-PNC	プラネットカッタシリーズ MC-プラネットカッタ PNGT	ワンレボリューションスレッドミル AT-1	AT-2 高硬度鋼用底刃付きスレッドミル 2Dタイプ	AT-2 高硬度鋼用底刃付きスレッドミル 2.5Dタイプ
メーカー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー
通常価格	28,674円-	33,354円 -	32,510円 -	29,615円 -	9,313円 -	9,313円 -
通常出荷日	在庫品1日目〜	3日目	1日目〜	1日目〜	3日目〜	1日目〜
工具材質	超硬	超硬	コバルトハイス	超硬	超硬	超硬
被削材	一般鋼 / 鋳鉄 / アルミ / チタン / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 / 樹脂
コーティング・表面処理	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
被削材（詳細）	ニッケル基合金(インコネル等)　最適 / マグネシウム合金鋳物(MC)　適合 / 亜鉛合金鋳物(ZDC)　適合	合金鋼(SCM)　最適	マグネシウム合金鋳物(MC)　適合 / 亜鉛合金鋳物(ZDC)　適合 / 合金鋼(SCM)　適合	マグネシウム合金鋳物(MC)　最適 / 亜鉛合金鋳物(ZDC)　最適 / 合金鋼(SCM)　最適　最適	マグネシウム合金鋳物（MC）適合 / 亜鉛合金鋳物（ZDC）適合 / 鋳鋼（SC）適合 / Ni基合金適合	マグネシウム合金鋳物（MC）適合 / 亜鉛合金鋳物（ZDC）適合 / 鋳鋼（SC）適合 / Ni基合金適合
タップ種類	ねじ切りカッター	ねじ切りカッター	ねじ切りカッター	ねじ切りカッター	ねじ切りカッター	ねじ切りカッター
