ミスミ

ＴｉＮコートハイス鋼ドリルテーパシャンク/レギュラー

通常単価(税別): 6,440円～29,260円

税込単価: 7,084円～32,186円

通常出荷日：在庫品1日目当日出荷可能

【特長】・使用頻度の高いサイズを品揃え・大径穴加工用テーパシャンク形状のハイス鋼TiNコーティングタイ...

詳細を確認

4.74.7

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

ハイス鋼ドリルテ－パシャンク/レギュラー

通常価格(税別)： 2,140円 (税込価格：2,354円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ハイス鋼ドリルテ－パシャンク/レギュラータイプ

通常価格(税別)： 2,610円 (税込価格：2,871円)

通常出荷日：在庫品1日目

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 G-TD

切削速度（周速度）、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	穴の深さ max	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	穴の深さ max	切削速度 V（m/min）	刃径 D=2.5	3	4	5	6	8	10	16	25	40
700N/mm²以下の普通炭素鋼（S45C, S50C, S55C等）	5×D	40	N=5100 f=0.06	3860 0.082	3180 0.1	2550 0.125	2020 0.16	1590 0.2	1270 0.22	800 0.3	510 0.4	320 0.5
	5～10×D	36	N=4590 f=0.05	3470 0.066	2870 0.08	2290 0.1	1820 0.12	1430 0.16	1150 0.18	720 0.25	460 0.32	290 0.4
	10×D以上	32	N=4080 f=0.04	3090 0.05	2550 0.06	2040 0.075	1620 0.1	1270 0.12	1020 0.14	640 0.19	410 0.25	250 0.32
700～1,000N/mm²の合金鋼（SCM等）	5×D	32	N=4080 f=0.05	3090 0.066	2550 0.08	2040 0.1	1620 0.12	1270 0.16	1020 0.18	640 0.25	410 0.32	250 0.4
工具鋼（SKD, SK, SKS, SUS等）	5×D	25	N=3180 f=0.05	2410 0.066	1990 0.08	1590 0.1	1260 0.12	1000 0.16	800 0.18	500 0.25	320 0.32	200 0.4
工具鋼（SKD, SK, SKS, SUS等）	5～10×D	20	N=2550 f=0.04	1930 0.05	1590 0.05	1270 0.075	1010 0.1	800 0.12	640 0.14	400 0.19	250 0.25	160 0.32

ステップ送り

穴の深さ	≦50mm	50mm＜
1ステップ	2～3×D	1～2×D

ＴｉＮコートハイス鋼ドリル　テーパシャンク／レギュラー:関連画像

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

CAM・工具管理ソフト用データ

シンニング詳細

CADデータ有無

(2D/3D)

最小発注数量

10.5	87	168	1	0～-0.027	tebis / zoller	無	2D/3D	1個
14.5	114	212	2	0～-0.027	tebis / zoller	有	2D/3D	1個
15	114	212	2	0～-0.027	tebis / zoller	有	2D/3D	1個
15.5	120	218	2	0～-0.027	tebis / zoller	有	2D/3D	1個
16	120	218	2	0～-0.027	tebis / zoller	有	2D/3D	1個
16.5	125	223	2	0～-0.027	tebis / zoller	有	2D/3D	1個
17	130	228	2	0～-0.027	tebis / zoller	有	2D/3D	1個
17.5	130	228	2	0～-0.027	tebis / zoller	有	2D/3D	1個
18	130	228	2	0～-0.027	tebis / zoller	有	2D/3D	1個
18.5	135	233	2	0～-0.033	tebis / zoller	有	2D/3D	1個
19	135	233	2	0～-0.033	tebis / zoller	有	2D/3D	1個
19.5	140	238	2	0～-0.033	tebis / zoller	有	2D/3D	1個
20	140	238	2	0～-0.033	tebis / zoller	有	2D/3D	1個
20.5	145	243	2	0～-0.033	tebis / zoller	有	2D/3D	1個
21	145	243	2	0～-0.033	tebis / zoller	有	2D/3D	1個
21.5	150	248	2	0～-0.033	tebis / zoller	有	2D/3D	1個
22	150	248	2	0～-0.033	-	有	-	1個
22.5	155	253	2	0～-0.033	tebis / zoller	有	2D/3D	1個
24	160	281	3	0～-0.033	tebis / zoller	有	2D/3D	1個
25	160	281	3	0～-0.033	tebis / zoller	有	2D/3D	1個
27	170	291	3	0～-0.033	tebis / zoller	有	2D/3D	1個
30	175	296	3	0～-0.033	tebis / zoller	有	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

6,440円 ( 7,084円 )	在庫品1日目当日出荷可能
9,730円 ( 10,703円 )	在庫品1日目当日出荷可能
8,460円 ( 9,306円 )	在庫品1日目当日出荷可能
9,110円 ( 10,021円 )	在庫品1日目当日出荷可能
9,110円 ( 10,021円 )	在庫品1日目当日出荷可能
9,440円 ( 10,384円 )	在庫品1日目当日出荷可能
9,440円 ( 10,384円 )	在庫品1日目当日出荷可能
10,590円 ( 11,649円 )	在庫品1日目当日出荷可能
12,190円 ( 13,409円 )	在庫品1日目当日出荷可能
11,150円 ( 12,265円 )	在庫品1日目当日出荷可能
11,150円 ( 12,265円 )	在庫品1日目当日出荷可能
11,990円 ( 13,189円 )	在庫品1日目当日出荷可能
11,990円 ( 13,189円 )	在庫品1日目当日出荷可能
14,000円 ( 15,400円 )	在庫品1日目当日出荷可能
14,000円 ( 15,400円 )	在庫品1日目当日出荷可能
15,330円 ( 16,863円 )	在庫品1日目当日出荷可能
15,910円 ( 17,501円 )	在庫品1日目当日出荷可能
16,300円 ( 17,930円 )	在庫品1日目当日出荷可能
18,980円 ( 20,878円 )	在庫品1日目当日出荷可能
20,290円 ( 22,319円 )	在庫品1日目当日出荷可能
23,390円 ( 25,729円 )	在庫品1日目当日出荷可能
29,260円 ( 32,186円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・使用頻度の高いサイズを品揃え
・大径穴加工用テーパシャンク形状のハイス鋼TiNコーティングタイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

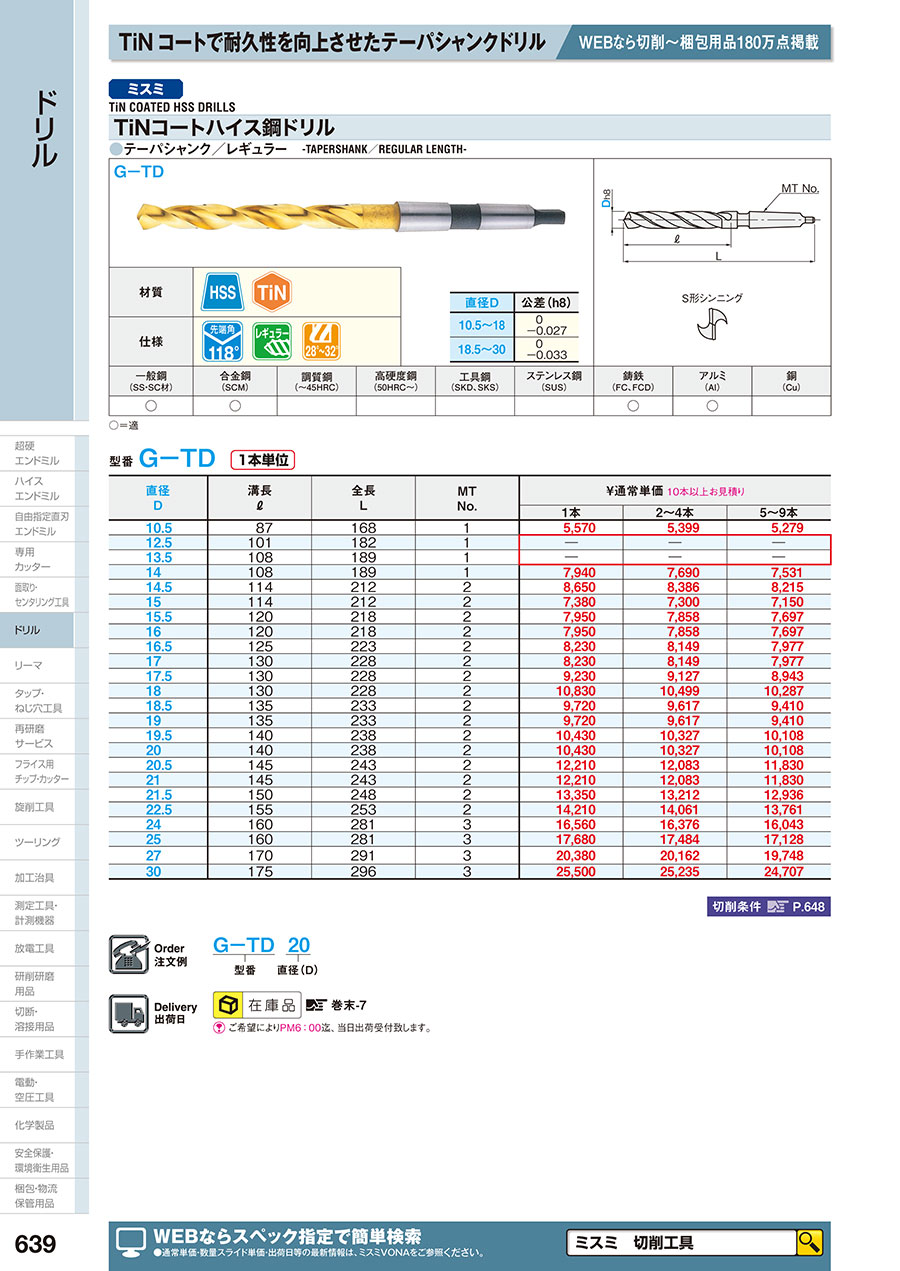

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴｉＮコートハイス鋼ドリルテーパシャンク/レギュラーのレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

穴あけ加工

満足度：5.02022/07/21

マシニングセンタでSS、SK、SKD材等の穴あけ加工に使用しています。他社の高いﾄﾞﾘﾙと同等の性能で、コスパに優れて...もっと読む

0人が参考にしています。

金型加工に使用しています

満足度：5.02021/12/21

当社で製作している金型の加工に使用しています。加工材としては、SS材、SKD11材、S50C材などで、この刃物をマシニン...もっと読む

0人が参考にしています。

S25Cの穴あけ

満足度：5.02017/06/14

これまでは某有名メーカのノンコートのハイスドリルを使用していましたが、あまり持ちが良くなく困っていた所、TiNコーティン...もっと読む

0人が参考にしています。

S50Ct55の穴あけに使用

満足度：4.02017/02/23

一枚に24ヵ所の穴あけ加工があり、それを20枚無人で加工する必要がありました。その為には、最低2時間以上安定して加工し...もっと読む

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ＴｉＮコートハイス鋼ドリルテーパシャンク/レギュラー	ＴｉＮコートハイス鋼ドリルストレートシャンク/レギュラー	ＴｉＮコートハイス鋼ドリルストレートシャンク/レギュラー	ＴｉＮコートハイス鋼ドリルエンドミルシャンク/レギュラー	ＴｉＮコートハイス鋼ドリルエンドミルシャンク/スタブ	ＴｉＮコートハイス鋼ドリル難削材用/ストレートシャンク/レギュラー
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	6,440円-	1,260円 -	1,170円 -	1,120円 -	1,000円 -	1,030円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
被削材	一般鋼 / 調質鋼 / 鋳鉄 / アルミ	一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
工具材質	ハイス	ハイス	コバルトハイス	コバルトハイス	コバルトハイス	コバルトハイス
シャンクタイプ	テーパシャンク	ストレートシャンク	ストレートシャンク	エンドミルシャンク	エンドミルシャンク	ストレートシャンク
コーティング・表面処理	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
先端角(°)	118	118	130	118	118	130
