ミスミ

ＴｉＡｌＮコート超硬ドリルストレートシャンク/スタブタイプ

通常単価(税別): 1,610円～11,360円

税込単価: 1,771円～12,496円

通常出荷日：在庫品1日目当日出荷可能

【特長】・浅穴加工に適したスタブタイプ。・汎用的な超硬ドリルで幅広い用途に対応。・TiAlNコートによ...

詳細を確認

4.74.7

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

ＴｉＡｌＮコート超硬ドリルレギュラー

通常価格(税別)： 1,710円 (税込価格：1,881円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ＴｉＡｌＮコート超硬ドリルストレートシャンク/レギュラー

通常価格(税別)： 1,750円 (税込価格：1,925円)

通常出荷日：在庫品1日目

未確定：候補が56型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●汎用の超硬ドリルで幅広い用途に対応できます。
●TiAℓNコートにより高速切削が対応可能です。

推奨切削条件

型番 TAC-SDB

切削速度、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	切削速度 V（m/min）	直径D=2	3.0	4.0	5.0	6.0	8.0
一般鋼（SS・SC材）	70～80	N=11150 f=0.053	7430 0.074	5570 0.091	4460 0.108	3720 0.129	2790 0.156
合金工具鋼（SUJ2、SKD11、SKD12）	50～65	N=7960 f=0.053	5310 0.074	3980 0.091	3180 0.108	2650 0.129	1990 0.156
ステンレス鋼（SUS303、SUS304、SUS416）	25～30	N=3980 f=0.042	2650 0.056	1990 0.071	1590 0.084	1330 0.101	1000 0.121
調質鋼（40～48HRC）	20～25	N=3180 f=0.042	2120 0.056	1590 0.071	1270 0.084	1060 0.101	800 0.121
鋳鉄（FC150、FC250、FC300）	80～90	N=12740 f=0.053	8490 0.074	6370 0.091	5100 0.108	4250 0.129	3180 0.156
アルミニウムアルミ合金	120～140	N=19110 f=0.104	12740 0.14	9550 0.178	7640 0.212	6370 0.253	4780 0.305

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

ＴｉＡｌＮコート超硬ドリル　ストレートシャンク／スタブタイプ:関連画像

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

最小発注数量

1.1	7	28	1.1	1個
1.2	8	30	1.2	1個
1.3	8	30	1.3	1個
1.4	9	32	1.4	1個
1.5	9	32	1.5	1個
1.6	10	34	1.6	1個
1.7	10	34	1.7	1個
1.8	11	36	1.8	1個
2	12	38	2	1個
2.1	12	38	2.1	1個
2.2	13	40	2.2	1個
2.3	13	40	2.3	1個
2.4	14	43	2.4	1個
2.5	14	43	2.5	1個
2.6	14	43	2.6	1個
2.8	16	46	2.8	1個
2.9	16	46	2.9	1個
3	16	46	3	1個
3.1	18	49	3.1	1個
3.2	18	49	3.2	1個
3.3	18	49	3.3	1個
3.4	20	52	3.4	1個
3.5	20	52	3.5	1個
3.6	20	52	3.6	1個
3.7	20	52	3.7	1個
3.8	22	55	3.8	1個
3.9	22	55	3.9	1個
4	22	55	4	1個
4.1	22	55	4.1	1個
4.2	22	55	4.2	1個
4.3	24	58	4.3	1個
4.4	24	58	4.4	1個
4.5	24	58	4.5	1個
4.6	24	58	4.6	1個
4.7	24	58	4.7	1個
4.8	26	62	4.8	1個
4.9	26	62	4.9	1個
5	26	62	5	1個
5.1	26	62	5.1	1個
5.2	26	62	5.2	1個
5.3	26	62	5.3	1個
5.5	28	66	5.5	1個
5.6	28	66	5.6	1個
5.7	28	66	5.7	1個
5.8	28	66	5.8	1個
5.9	28	66	5.9	1個
6	28	66	6	1個
6.2	31	70	6.2	1個
6.5	31	70	6.5	1個
6.7	31	70	6.7	1個
6.8	34	74	6.8	1個
6.9	34	74	6.9	1個
7	34	74	7	1個
7.5	34	74	7.5	1個
7.7	37	79	7.7	1個
8	37	79	8	1個

通常単価(税別) (税込単価)	通常出荷日

1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
1,790円 ( 1,969円 )	在庫品1日目当日出荷可能
1,790円 ( 1,969円 )	在庫品1日目当日出荷可能
1,790円 ( 1,969円 )	在庫品1日目当日出荷可能
2,030円 ( 2,233円 )	在庫品1日目当日出荷可能
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
2,040円 ( 2,244円 )	在庫品1日目当日出荷可能
2,050円 ( 2,255円 )	在庫品1日目当日出荷可能
2,230円 ( 2,453円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
2,570円 ( 2,827円 )	在庫品1日目当日出荷可能
2,770円 ( 3,047円 )	在庫品1日目当日出荷可能
2,930円 ( 3,223円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
3,210円 ( 3,531円 )	在庫品1日目当日出荷可能
3,140円 ( 3,454円 )	在庫品1日目当日出荷可能
3,380円 ( 3,718円 )	在庫品1日目当日出荷可能
3,380円 ( 3,718円 )	在庫品1日目当日出荷可能
3,570円 ( 3,927円 )	在庫品1日目当日出荷可能
3,570円 ( 3,927円 )	在庫品1日目当日出荷可能
3,670円 ( 4,037円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	在庫品1日目当日出荷可能
3,790円 ( 4,169円 )	在庫品1日目当日出荷可能
4,130円 ( 4,543円 )	在庫品1日目当日出荷可能
4,170円 ( 4,587円 )	在庫品1日目当日出荷可能
4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
4,170円 ( 4,587円 )	在庫品1日目当日出荷可能
4,130円 ( 4,543円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,320円 ( 4,752円 )	在庫品1日目当日出荷可能
4,490円 ( 4,939円 )	在庫品1日目当日出荷可能
5,670円 ( 6,237円 )	在庫品1日目当日出荷可能
5,670円 ( 6,237円 )	在庫品1日目当日出荷可能
5,800円 ( 6,380円 )	在庫品1日目当日出荷可能
6,300円 ( 6,930円 )	在庫品1日目当日出荷可能
6,300円 ( 6,930円 )	在庫品1日目当日出荷可能
6,300円 ( 6,930円 )	在庫品1日目当日出荷可能
6,310円 ( 6,941円 )	在庫品1日目当日出荷可能
6,250円 ( 6,875円 )	在庫品1日目当日出荷可能
7,810円 ( 8,591円 )	在庫品1日目当日出荷可能
7,270円 ( 7,997円 )	在庫品1日目当日出荷可能
9,050円 ( 9,955円 )	在庫品1日目当日出荷可能
9,050円 ( 9,955円 )	在庫品1日目当日出荷可能
9,050円 ( 9,955円 )	在庫品1日目当日出荷可能
8,160円 ( 8,976円 )	在庫品1日目当日出荷可能
9,320円 ( 10,252円 )	在庫品1日目当日出荷可能
11,360円 ( 12,496円 )	在庫品1日目当日出荷可能
9,940円 ( 10,934円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・浅穴加工に適したスタブタイプ。
・汎用的な超硬ドリルで幅広い用途に対応。
・TiAlNコートにより高速切削が対応可能。
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」のページをご確認ください。

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

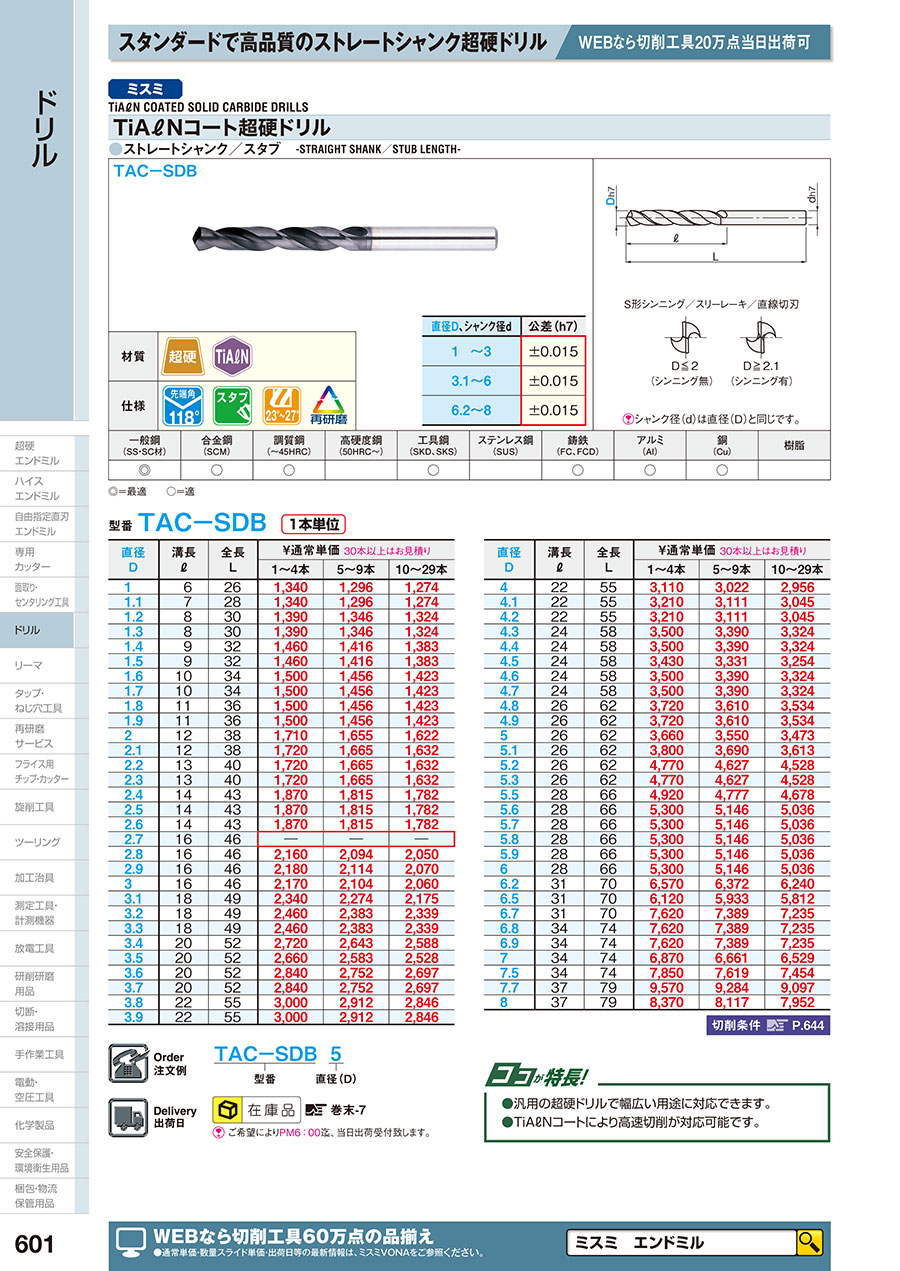

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴｉＡｌＮコート超硬ドリルストレートシャンク/スタブタイプのレビュー

4.7平均満足度：4.77件のレビュー

星5
86%
星4
0%
星3
14%
星2
0%
星1
0%

SCM415ロストワックス材の穴あけ（深さ8mm）

満足度：5.02018/06/14

マシニングでのタップ下孔穴あけで、従来ハイスでは数十穴で再研磨が必要だったところ、さすがの超硬コーティングで現在300穴...もっと読む

3人が参考にしています。

エポキシガラスの穴あけ

満足度：5.02021/08/25

ノンコートの物と同時購入して検証してみたが、体感では2倍以上耐久性が有るように感じた。

2人が参考にしています。

ピン端面の下穴加工

満足度：5.02022/06/03

整備機械の旋回ピン（焼き入れ）端面に部品を取り付ける改造があり、追加工する際に使用しました。ミスミは現在在庫数が表示され...もっと読む

0人が参考にしています。

金型の穴明けに使用

満足度：5.02022/01/25

金型の穴明けに使用しています。材質はSKD11材です。細い刃径なので、スタブタイプを使用しています。工具屋とミスミで半分...もっと読む

0人が参考にしています。

修理の際に使用しています

満足度：3.02021/12/21

修理を請け負った際に、穴をもんで広げたり、折れたボルトに逆タップを空ける際の下穴に使用しています。修理する材質は一般鋼で...もっと読む

0人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ＴｉＡｌＮコート超硬ドリルストレートシャンク/スタブタイプ	ＴｉＡｌＮコート超硬ドリルスタブ	ＴｉＡｌＮコート超硬ドリルストレートシャンク/レギュラー	ＴｉＡｌＮコート超硬コーナーラジアス付ドリルストレートシャンク/スタブタイプ/レギュラー	ＴｉＡｌＮコート超硬ドリル 3枚刃/スタブタイプ/レギュラー	ＴｉＡｌＮコート超硬ドリル高速高送り加工用/ストレートシャンク/スタブ/レギュラータイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,610円-	1,560円 -	1,750円 -	2,800円 -	3,550円 -	2,850円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目
被削材	一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / 銅
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	ストレートシャンク	エンドミルシャンク	ストレートシャンク	ストレートシャンク	エンドミルシャンク	ストレートシャンク
コーティング・表面処理	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
先端角(°)	118	140	118	140	140	140
