ＴｉＡｌＮコート超硬ロングドリル ストレートシャンク（オイルホイールなし）

ＴｉＡｌＮコート超硬ロングドリル ストレートシャンク（オイルホイールなし）
  • TAC-SDXL
  • TAC-SDXL8-140
  • TAC-SDXL8-140
通常単価(税別)
11,080円～37,020円
税込単価
12,188円～40,722円
通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・特殊ドリル溝形状により切りくずの排出を促進・直径の15倍までの深さをノンステップで加工可能と...

詳細を確認
  • ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
詳細を確認

よく一緒に見られています

ハイス鋼ドリル ストレートシャンク/ロング

ミスミ

ハイス鋼ドリル ストレートシャンク/ロング
通常価格(税別)： 1,010円 (税込価格：1,111円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＴｉＮコートハイス鋼ドリル 難削材加工用/ストレートシャンク/ロング

ミスミ

ＴｉＮコートハイス鋼ドリル 難削材加工用/ストレートシャンク/ロング
通常価格(税別)： 1,840円 (税込価格：2,024円)

通常出荷日：在庫品1日目

未確定：候補が20型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

納期

仕様・概要

●特殊ドリル溝形状により切りくずの排出を促進させます。
●直径の15倍までの深さをノンステップで加工可能となり、深穴加工の効率が大幅に向上します。
●超微粒子超硬合金+ＴｉＡℓＮコートとの組み合わせにより耐摩耗性に優れ、高速加工が可能です。



ＴｉＡｌＮコート超硬ロングドリル　ストレートシャンク（オイルホイールなし）:関連画像

推奨切削条件

型番 TAC-SDXL

切削速度、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材切削速度
V（m/min）		N=回転速度（min-1）
f=1回転当たりの送り量（mm/rev）
直径D=3.04.05.06.08.010.0
一般鋼
（SS・SC材）		30～50N=3180
f=0.04		2390
0.06		1910
0.06		1590
0.08		1190
0.08		960
0.10
合金工具鋼
（SUJ2、SKD11、SKD12）		10～25N=1060
f=0.015		800
0.02		640
0.02		530
0.03		400
0.03		320
0.05
ステンレス鋼
（SUS303、SUS304、SUS416）		5～20N=530
f=0.025		400
0.05		320
0.05		270
0.10		200
0.10		160
0.20
調質鋼
（40～48HRC）		10～20N=1060
f=0.02		800
0.03		640
0.03		530
0.05		400
0.05		320
0.08
鋳鉄
（FC150、FC250、FC300）		30～40N=3180
f=0.08		2390
0.08		1910
0.08		1590
0.15		1190
0.15		960
0.20
アルミニウム
アルミ合金		40～60N=4250
f=0.08		3180
0.08		2550
0.08		2120
0.15		1590
0.15		1270
0.20

TAC-SDXLの上記切削条件は10×Dを基準に設定した条件ですので、それ以外の深さの場合下記表を参考に調整してください。
切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

穴の深さ切削速度送り
5×D上記の130%120%
10×D上記の100%100%
20×D上記の70%70%
20×D以上上記の50%50%

ＴｉＡｌＮコート超硬ロングドリル　ストレートシャンク（オイルホイールなし）:関連画像

型番リスト

表示件数
  • 1
    • 型番
    TAC-SDXL3-60
    TAC-SDXL3-90
    TAC-SDXL4-60
    TAC-SDXL4-90
    TAC-SDXL4-120
    TAC-SDXL5-60
    TAC-SDXL5-90
    TAC-SDXL5-120
    TAC-SDXL6-60
    TAC-SDXL6-120
    TAC-SDXL7-60
    TAC-SDXL7-90
    TAC-SDXL7-120
    TAC-SDXL8-60
    TAC-SDXL8-100
    TAC-SDXL8-140
    TAC-SDXL9-60
    TAC-SDXL9-140
    TAC-SDXL10-100
    TAC-SDXL10-140

    ドリル径(刃径)

    (mm)

    溝長

    (mm)

    全長

    (mm)

    シャンク径・MT No

    直径公差

    (mm)

    シャンク径公差

    (mm)

    		最小発注数量
    3
    60
    100
    3
    0～-0.014
    0～-0.006
    1個
    3
    90
    150
    3
    0～-0.014
    0～-0.006
    1個
    4
    60
    100
    4
    0～-0.018
    0～-0.008
    1個
    4
    90
    150
    4
    0～-0.018
    0～-0.008
    1個
    4
    120
    200
    4
    0～-0.018
    0～-0.008
    1個
    5
    60
    100
    5
    0～-0.018
    0～-0.008
    1個
    5
    90
    150
    5
    0～-0.018
    0～-0.008
    1個
    5
    120
    200
    5
    0～-0.018
    0～-0.008
    1個
    6
    60
    100
    6
    0～-0.018
    0～-0.008
    1個
    6
    120
    200
    6
    0～-0.018
    0～-0.008
    1個
    7
    60
    100
    7
    0～-0.022
    0～-0.009
    1個
    7
    90
    150
    7
    0～-0.022
    0～-0.009
    1個
    7
    120
    200
    7
    0～-0.022
    0～-0.009
    1個
    8
    60
    100
    8
    0～-0.022
    0～-0.009
    1個
    8
    100
    150
    8
    0～-0.022
    0～-0.009
    1個
    8
    140
    200
    8
    0～-0.022
    0～-0.009
    1個
    9
    60
    100
    9
    0～-0.022
    0～-0.009
    1個
    9
    140
    200
    9
    0～-0.022
    0～-0.009
    1個
    10
    100
    150
    10
    0～-0.022
    0～-0.009
    1個
    10
    140
    200
    10
    0～-0.022
    0～-0.009
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,080円
    ( 12,188円 )
    在庫品1日目当日出荷可能
    15,050円
    ( 16,555円 )
    在庫品1日目当日出荷可能
    11,220円
    ( 12,342円 )
    在庫品1日目当日出荷可能
    13,860円
    ( 15,246円 )
    在庫品1日目当日出荷可能
    19,160円
    ( 21,076円 )
    在庫品1日目当日出荷可能
    11,850円
    ( 13,035円 )
    在庫品1日目当日出荷可能
    14,690円
    ( 16,159円 )
    在庫品1日目当日出荷可能
    20,500円
    ( 22,550円 )
    在庫品1日目当日出荷可能
    14,770円
    ( 16,247円 )
    在庫品1日目当日出荷可能
    25,530円
    ( 28,083円 )
    在庫品1日目当日出荷可能
    14,280円
    ( 15,708円 )
    5日目
    15,530円
    ( 17,083円 )
    在庫品1日目当日出荷可能
    25,460円
    ( 28,006円 )
    在庫品1日目当日出荷可能
    14,100円
    ( 15,510円 )
    在庫品1日目当日出荷可能
    16,930円
    ( 18,623円 )
    在庫品1日目当日出荷可能
    29,910円
    ( 32,901円 )
    在庫品1日目当日出荷可能
    14,690円
    ( 16,159円 )
    5日目
    37,020円
    ( 40,722円 )
    在庫品1日目当日出荷可能
    24,020円
    ( 26,422円 )
    5日目
    30,130円
    ( 33,143円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・特殊ドリル溝形状により切りくずの排出を促進
    ・直径の15倍までの深さをノンステップで加工可能となり、深穴加工の効率が向上
    ・オイルホール無タイプ

    ご注意

    • ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。

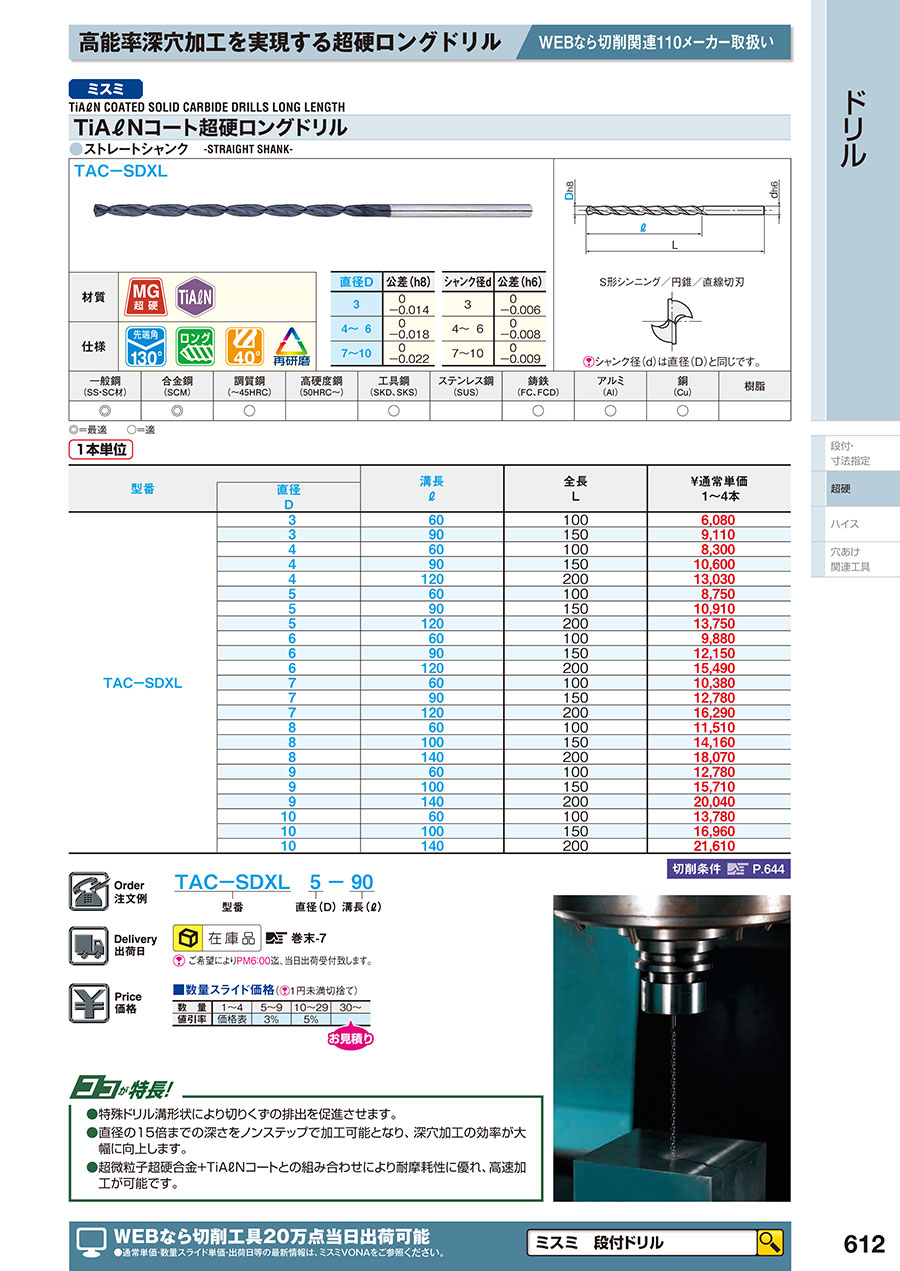

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    612

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ＴｉＡｌＮコート超硬ロングドリル ストレートシャンク（オイルホイールなし）のレビュー
    3.7平均満足度：3.74件のレビュー
    SKD改材（生材）へ使用
    3
    満足度：3.02021/12/02
    ハイス（コーティング有り）では削り難いものなので、こちらを使用しました。 安価で、切れ味も良いと思います。 径のラインナ...もっと読む
    0人が参考にしています。
    被削材（SC材、G-Star、SUS420）に対して使用
    5
    満足度：5.02019/03/12
    被削材（SC材、G-Star、SUS420）に対して使用しています。以前はハイス鋼のドリルを使用していましたが、耐久性や...もっと読む
    0人が参考にしています。
    調質材（STAVAX、nak)に対しての穴あけに
    4
    満足度：4.02019/03/12
    調質材（STAVAX、nak)に対しての穴あけに使用しました。納期や値段の点で選定し購入しました。切削性や耐久性に関して...もっと読む
    0人が参考にしています。
    ベリリウム銅をワイヤーカットする際のスタートポイント（...
    3
    満足度：3.02019/03/12
    ベリリウム銅の厚さが70mm～80mmほどあるため穴が曲がらないよう、超硬母材であるこのドリルを選定し購入しました。使用...もっと読む
    0人が参考にしています。
