ミスミ

ＴｉＡｌＮコート超硬ドリルスタブ

通常単価(税別): 1,560円～3,790円

税込単価: 1,716円～4,169円

通常出荷日：在庫品1日目当日出荷可能

【特長】・切りくずの排出性を高めるため、芯厚を小さく設計・超微粒子超硬合金とTiAℓNコートとの組み合...

詳細を確認

4.54.5

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が46型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●切りくずの排出性を高めるため、芯厚を小さくしています。
●超微粒子超硬合金＋TiAℓNコートとの組み合わせにより耐摩耗性に優れ、高速加工が可能です。

推奨切削条件

型番 TAC-ESDBA

切削速度、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	切削速度 V（m/min）	N=回転速度（min-¹） f=1回転当たりの送り量（mm/rev）
被削材	切削速度 V（m/min）	直径D=3	4	5	6	8	10	13
一般鋼（SS・SC材）	60～80	N=6370 f=0.06	4780 0.1	3820 0.1	3180 0.12	2390 0.16	1910 0.2	1470 0.21
合金工具鋼（SUJ 2、SKD11、SKD12）	40～60	N=4250 f=0.06	3180 0.1	2550 0.1	2120 0.12	1590 0.16	1270 0.2	980 0.21
ステンレス鋼（SUS303、SUS304、SUS416）	25～35	N=2650 f=0.055	1990 0.08	1590 0.08	1330 0.095	1000 0.125	800 0.16	610 0.17
調質鋼（40～48HRC）	20～30	N=2120 f=0.055	1590 0.08	1270 0.08	1060 0.095	800 0.125	640 0.16	490 0.17

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

型番 TAC-ESDB

切削速度、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	切削速度 V（m/min）	直径D=1	1.2	1.3	1.4	1.5	1.6	1.8	2
一般鋼（SS・SC材）	40～80	N=12740 f=0.016	10610 0.02	9800 0.025	9090 0.03	8490 0.035	7970 0.04	7080 0.045	6370 0.05
合金工具鋼（SUJ2、SKD11、SKD12）	30～60	N=9550 f=0.016	7960 0.02	7350 0.025	6820 0.03	6370 0.035	5980 0.04	5310 0.045	4780 0.05
ステンレス鋼（SUS303、SUS304、SUS416）	25～35	N=7960 f=0.014	6630 0.018	6130 0.022	5680 0.025	5310 0.029	4980 0.033	4420 0.037	3980 0.04
調質鋼（40～48HRC）	20～30	N=6370 f=0.014	5310 0.018	4900 0.022	4550 0.025	4250 0.029	3980 0.033	3540 0.037	3180 0.04
アルミニウムアルミ合金	70～140	N=22290 f=0.025	18570 0.04	17160 0.055	15910 0.07	14860 0.085	13940 0.095	12390 0.115	11150 0.125

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

ＴｉＡｌＮコート超硬ドリル　　スタブ:関連画像

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク径公差

(mm)

シンニング詳細

最小発注数量

0.3	2	38	3	0～-0.014	0～-0.006	無	1個
0.4	3	38	3	0～-0.014	0～-0.006	無	1個
0.5	3	38	3	0～-0.014	0～-0.006	無	1個
0.6	4	38	3	0～-0.014	0～-0.006	無	1個
0.7	5	38	3	0～-0.014	0～-0.006	無	1個
0.8	5	38	3	0～-0.014	0～-0.006	無	1個
0.9	6	38	3	0～-0.014	0～-0.006	無	1個
1	6	38	3	0～-0.014	0～-0.006	無	1個
1.1	7	42	3	0～-0.014	0～-0.006	無	1個
1.2	8	42	3	0～-0.014	0～-0.006	無	1個
1.3	8	42	3	0～-0.014	0～-0.006	無	1個
1.4	9	42	3	0～-0.014	0～-0.006	無	1個
1.5	9	42	3	0～-0.014	0～-0.006	無	1個
1.6	10	42	3	0～-0.014	0～-0.006	無	1個
1.7	10	42	3	0～-0.014	0～-0.006	無	1個
1.8	11	42	3	0～-0.014	0～-0.006	無	1個
1.9	11	42	3	0～-0.014	0～-0.006	無	1個
2	12	46	3	0～-0.014	0～-0.006	有	1個
2.1	12	46	3	0～-0.014	0～-0.006	有	1個
2.2	13	47	3	0～-0.014	0～-0.006	有	1個
2.3	13	47	3	0～-0.014	0～-0.006	有	1個
2.4	14	48	3	0～-0.014	0～-0.006	有	1個
2.5	14	48	3	0～-0.014	0～-0.006	有	1個
2.6	14	48	3	0～-0.014	0～-0.006	有	1個
2.7	16	50	3	0～-0.014	0～-0.006	有	1個
2.8	16	50	3	0～-0.014	0～-0.006	有	1個
2.9	16	50	3	0～-0.014	0～-0.006	有	1個
3	20	62	6	0～-0.014	0～-0.008	有	1個
3.2	20	62	6	0～-0.018	0～-0.008	有	1個
3.3	20	62	6	0～-0.018	0～-0.008	有	1個
3.4	20	62	6	0～-0.018	0～-0.008	有	1個
3.5	20	62	6	0～-0.018	0～-0.008	有	1個
3.6	20	62	6	0～-0.018	0～-0.008	有	1個
3.8	24	66	6	0～-0.018	0～-0.008	有	1個
4	24	66	6	0～-0.018	0～-0.008	有	1個
4.2	24	66	6	0～-0.018	0～-0.008	有	1個
4.3	24	66	6	0～-0.018	0～-0.008	有	1個
4.5	24	66	6	0～-0.018	0～-0.008	有	1個
4.8	28	66	6	0～-0.018	0～-0.008	有	1個
5	28	66	6	0～-0.018	0～-0.008	有	1個
5.1	28	66	6	0～-0.018	0～-0.008	有	1個
5.2	28	66	6	0～-0.018	0～-0.008	有	1個
5.3	28	66	6	0～-0.018	0～-0.008	有	1個
5.5	28	66	6	0～-0.018	0～-0.008	有	1個
5.8	28	66	6	0～-0.018	0～-0.008	有	1個
6	28	66	6	0～-0.018	0～-0.008	有	1個

通常単価(税別) (税込単価)	通常出荷日

2,250円 ( 2,475円 )	在庫品1日目当日出荷可能
2,250円 ( 2,475円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
1,790円 ( 1,969円 )	在庫品1日目当日出荷可能
1,790円 ( 1,969円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
1,560円 ( 1,716円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
1,560円 ( 1,716円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
2,610円 ( 2,871円 )	在庫品1日目当日出荷可能
3,210円 ( 3,531円 )	在庫品1日目当日出荷可能
3,210円 ( 3,531円 )	在庫品1日目当日出荷可能
2,950円 ( 3,245円 )	在庫品1日目当日出荷可能
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
3,610円 ( 3,971円 )	在庫品1日目当日出荷可能
3,610円 ( 3,971円 )	在庫品1日目当日出荷可能
3,610円 ( 3,971円 )	在庫品1日目当日出荷可能
3,330円 ( 3,663円 )	在庫品1日目当日出荷可能
3,790円 ( 4,169円 )	在庫品1日目当日出荷可能
3,310円 ( 3,641円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・切りくずの排出性を高めるため、芯厚を小さく設計
・超微粒子超硬合金とTiAℓNコートとの組み合わせにより耐摩耗性に優れ、高速加工が可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

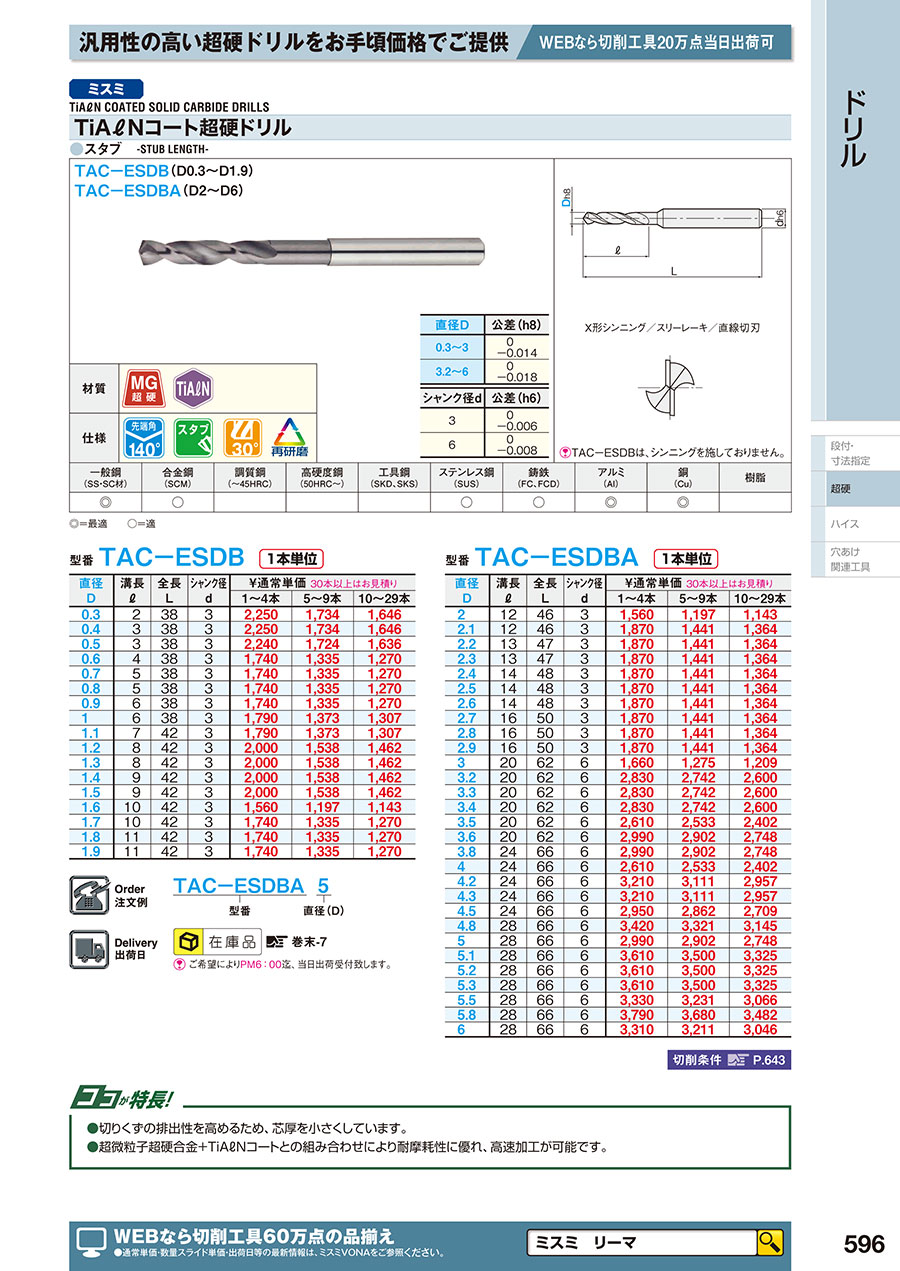

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴｉＡｌＮコート超硬ドリルスタブのレビュー

4.5平均満足度：4.525件のレビュー

星5
60%
星4
32%
星3
8%
星2
0%
星1
0%

小径穴あけ

満足度：5.02024/03/01

アルミの小径穴あけで使用、特に問題なく加工出来ました。コーティングされている方が径がしっかりと出ます。

0人が参考にしています。

フライス盤での穴加工

満足度：5.02022/05/17

ミーリングチャックに取付ける事が出来、加工範囲が拡がりました。とても良いです。

0人が参考にしています。

HAP材加工

満足度：4.02021/12/20

ハイスドリルでは消耗が激しく、コバルトドリルでもコスパが悪くこのドリルに変えると3倍は加工可能になりました。コーティング...もっと読む

0人が参考にしています。

SUS304の孔仕上

満足度：5.02021/12/02

コストをかけたくなかったので採用。穴の寸法公差はプラマイ0.05．１回目に０．２小さい径にてモミ付けなしにて粗加工。仕上...もっと読む

0人が参考にしています。

リゴ-

満足度：4.02021/10/23

リゴ-材も削ることができました穴開けした後もドリルの先端へたってなかったのでよかったです

0人が参考にしています。

25件全て見る

よくあるご質問（FAQ）

Q本ドリルの代替え品を案内して欲しい。

ステンレス加工のドリルですが、刃長、全長、ともに7mm長くなってしまいますが、・型番：TAC-ESDRA2.2をご紹介致します。

この商品を見た人は、こんな商品も見ています

	今見ている商品ＴｉＡｌＮコート超硬ドリルスタブ	ＴｉＡｌＮコート超硬ドリルストレートシャンク/スタブタイプ	ＴｉＡｌＮコート超硬ドリルレギュラー	ＴｉＡｌＮコート超硬ドリル 3枚刃/スタブタイプ/レギュラー	ＴｉＡｌＮコート超硬ドリルストレートシャンク/レギュラー	ＴｉＡｌＮコート超硬ドリルウェーブ切刃/スタブ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,560円-	1,340円 -	1,710円 -	3,120円 -	1,450円 -	2,350円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	エンドミルシャンク	ストレートシャンク	エンドミルシャンク	エンドミルシャンク	ストレートシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
先端角(°)	140	118	140	140	118	140
