ミスミ

超硬スクエアエンドミル樹脂加工用/2枚刃/エキストラロングタイプ

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（18件）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

【特長】・深いところまで一発加工可能な樹脂用エキストラロング・切れ味重視の刃先...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 傾斜切り込み
工具材質
超硬
被削材
アルミ / 銅 / グラファイト / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
刃数 (枚)
2
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が49型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

樹脂加工用超硬スクエアエンドミル　２枚刃／エキストラロングタイプ:関連画像

型番リスト

表示件数

型番

SN-SEC-PLEM2EXL1.5-6-[7-15/1]-6

SN-SEC-PLEM2EXL1.5-12-[13-15/1]-12

SN-SEC-PLEM2EXL1.5-20-[21-30/1]-20

SN-SEC-PLEM2EXL2-10-[11-20/1]-10

SN-SEC-PLEM2EXL2-16-[17-20/1]-16

SN-SEC-PLEM2EXL2-20-[21-30/1]-20

SN-SEC-PLEM2EXL2.5-[14-25/1]-12.5

SN-SEC-PLEM2EXL3-3-[17-30/1]-16

SN-SEC-PLEM2EXL3-[17-30/1]-16

SN-SEC-PLEM2EXL4-4-[24-40/1]-23

SN-SEC-PLEM2EXL4-[24-40/1]-23

SN-SEC-PLEM2EXL5-[27-45/1]-26

SN-SEC-PLEM2EXL6-[32-60/1]-31

SN-SEC-PLEM2EXL8-[37-65/1]-36

SN-SEC-PLEM2EXL10-[43-80/1]-42

SN-SEC-PLEM2EXL12-[49-74/1]-48

SNR-SEC-PLEM2EXL4-4-[24-40/1]-[5-23/1]

SNR-SEC-PLEM2EXL4-[24-40/1]-[5-23/1]

SNR-SEC-PLEM2EXL5-[27-45/1]-[5-26/1]

SNR-SEC-PLEM2EXL6-[32-60/1]-[5-31/1]

SNR-SEC-PLEM2EXL8-[37-65/1]-[5-36/1]

SNR-SEC-PLEM2EXL10-[43-80/1]-[5-42/1]

SNR-SEC-PLEM2EXL12-[49-74/1]-[5-48/1]

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

メーカー標準品	0.3	1.5	-	4	40	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	0.5	2.5	-	4	40	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	0.8	4	-	4	40	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	1	4	-	4	40	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	1	6	-	4	40	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	1	10	-	4	40	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	1.5	6	-	4	40	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	1.5	12	-	4	50	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	1.5	20	-	4	50	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	2	10	-	4	50	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	2	16	-	4	50	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	2	20	-	4	50	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	2.5	12.5	-	4	50	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	3	16	-	6	65	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	3	16	-	3	65	ピンカド	tebis / Zoller	2D/3D	-	2	●	1個
メーカー標準品	4	23	-	6	65	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	4	23	-	4	70	ピンカド	tebis / Zoller	2D/3D	-	2	●	1個
メーカー標準品	5	26	-	6	70	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
メーカー標準品	6	31	-	6	90	ピンカド	tebis / Zoller	2D/3D	-	2	●	1個
メーカー標準品	8	36	-	8	90	ピンカド	tebis / Zoller	2D/3D	-	2	●	1個
メーカー標準品	10	42	-	10	110	ピンカド	tebis / Zoller	2D/3D	-	2	●	1個
メーカー標準品	12	48	-	12	110	ピンカド	tebis / Zoller	2D/3D	-	2	●	1個
追加工（首逃しのみ）	1.5	6	7 ～ 15	4	40	ピンカド	-	-	1～1.3	-	□	1個
追加工（首逃しのみ）	1.5	12	13 ～ 15	4	50	ピンカド	-	-	1～1.3	-	□	1個
追加工（首逃しのみ）	1.5	20	21 ～ 30	4	50	ピンカド	-	-	1～1.3	-	□	1個
追加工（首逃しのみ）	2	10	11 ～ 20	4	50	ピンカド	-	-	1.5～1.8	-	□	1個
追加工（首逃しのみ）	2	16	17 ～ 20	4	50	ピンカド	-	-	1.5～1.8	-	□	1個
追加工（首逃しのみ）	2	20	21 ～ 30	4	50	ピンカド	-	-	1.5～1.8	-	□	1個
追加工（首逃しのみ）	2.5	12.5	14 ～ 25	4	50	ピンカド	-	-	2～2.3	-	□	1個
追加工（首逃しのみ）	3	16	17 ～ 30	3	65	ピンカド	-	-	2.5～2.8	-	□	1個
追加工（首逃しのみ）	3	16	17 ～ 30	6	65	ピンカド	-	-	2.5～2.8	-	□	1個
追加工（首逃しのみ）	4	23	24 ～ 40	4	70	ピンカド	-	-	3.5～3.8	-	□	1個
追加工（首逃しのみ）	4	23	24 ～ 40	6	65	ピンカド	-	-	3.5～3.8	-	□	1個
追加工（首逃しのみ）	5	26	27 ～ 45	6	70	ピンカド	-	-	4.5～4.8	-	□	1個
追加工（首逃しのみ）	6	31	32 ～ 60	6	90	ピンカド	-	-	5.5～5.8	-	□	1個
追加工（首逃しのみ）	8	36	37 ～ 65	8	90	ピンカド	-	-	7.5～7.8	-	□	1個
追加工（首逃しのみ）	10	42	43 ～ 80	10	110	ピンカド	-	-	9.5～9.8	-	□	1個
追加工（首逃しのみ）	12	48	49 ～ 74	12	110	ピンカド	-	-	11.5～11.8	-	□	1個
追加工（首逃しのみ）	4	5 ～ 23	24 ～ 40	4	70	ピンカド	-	-	2.8～3	-	□	1個
追加工（首逃しのみ）	4	5 ～ 23	24 ～ 40	6	65	ピンカド	-	-	2.8～3	-	□	1個
追加工（首逃しのみ）	5	5 ～ 26	27 ～ 45	6	70	ピンカド	-	-	3.8～4	-	□	1個
追加工（首逃しのみ）	6	5 ～ 31	32 ～ 60	6	90	ピンカド	-	-	4.8～5	-	□	1個
追加工（首逃しのみ）	8	5 ～ 36	37 ～ 65	8	90	ピンカド	-	-	6.8～7	-	□	1個
追加工（首逃しのみ）	10	5 ～ 42	43 ～ 80	10	110	ピンカド	-	-	8.8～9	-	□	1個
追加工（首逃しのみ）	12	5 ～ 48	49 ～ 74	12	110	ピンカド	-	-	10.8～11	-	□	1個
追加工（刃先・刃径・首逃し等）	4	23	-	6	65	ピンカド	-	-	-	1	□	1個
追加工（刃先・刃径・首逃し等）	6	31	-	6	90	ピンカド	-	-	-	2	□	1個
追加工（刃先・刃径・首逃し等）	8	36	-	8	90	ピンカド	-	-	-	2	□	1個
追加工（刃先・刃径・首逃し等）	10	42	-	10	110	ピンカド	-	-	-	2	□	1個

通常単価(税別) (税込単価)	通常出荷日

3,240円 ( 3,564円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
3,240円 ( 3,564円 )	在庫品1日目当日出荷可能
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能
2,140円 ( 2,354円 )	在庫品1日目当日出荷可能
2,230円 ( 2,453円 )	在庫品1日目当日出荷可能
2,100円 ( 2,310円 )	在庫品1日目当日出荷可能
2,170円 ( 2,387円 )	在庫品1日目当日出荷可能
2,260円 ( 2,486円 )	在庫品1日目当日出荷可能
2,100円 ( 2,310円 )	在庫品1日目当日出荷可能
2,170円 ( 2,387円 )	在庫品1日目当日出荷可能
2,260円 ( 2,486円 )	在庫品1日目当日出荷可能
2,700円 ( 2,970円 )	在庫品1日目当日出荷可能
2,700円 ( 2,970円 )	在庫品1日目当日出荷可能
2,700円 ( 2,970円 )	在庫品1日目当日出荷可能
2,700円 ( 2,970円 )	在庫品1日目当日出荷可能
2,700円 ( 2,970円 )	在庫品1日目当日出荷可能
3,300円 ( 3,630円 )	在庫品1日目当日出荷可能
3,300円 ( 3,630円 )	在庫品1日目当日出荷可能
6,700円 ( 7,370円 )	在庫品1日目当日出荷可能
8,210円 ( 9,031円 )	在庫品1日目当日出荷可能
9,440円 ( 10,384円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

【特長】
・深いところまで一発加工可能な樹脂用エキストラロング
・切れ味重視の刃先が樹脂加工に最適
・アルミ・銅などの非鉄加工にも適した刃形状を採用
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

樹脂を加工する時のポイント

【Question】

樹脂を加工するときのポイントは？

［被削材例］
MCナイロン、ポリエチレン、ポリカーボネイト

【Answer】

樹脂の特性

繊維を含まない硬質ゴムやエンプラは、軟らかくて被削性は良好ですが、材料溶融点が低いうえ延性が大きいため、工具に溶着が発生しやすい欠点があります。
強化繊維を含むFRPなどの複合材料は、アブレシブ物質や硬質物質を含有し、切削性が悪い材料です。強化繊維の特性、大きさ、含有量によって被削性は異なりますが、一般的に、工具切れ刃が強化繊維を切断するたびに、切れ刃が擦り減っていく現象が見られます。

選定サポート情報

すくい角はポジティブでシャープな切れ刃の工具が有効です。ガラス繊維入り樹脂など、種類によっては切削工具の工具寿命が短く、かつバリの発生が著しい樹脂に対しては、電着ダイヤモンド砥石による研削加工が効果的です。

加工方法のポイント

複合材料の場合、強化繊維の方向と切削の方向との関係によっては繊維の掘り起こし現象が起こり、加工精度の劣化が起こることがあります。粗加工で掘り起こし現象が発生した場合、仕上げ加工でそのダメージ層をきちんと除去する必要があり、電着ダイヤモンド砥石の適用をおすすめいたします。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
側面切削はダウンカットでご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

型番 SEC-PLEM2EXL

■側面切削条件

被削材	グラファイト・樹脂
刃径D	送り速度（mm/min）	回転速度（min-1）
1	50	4,000
2	95	4,000
3	143	4,000
4	190	4,000
6	288	4,000
8	380	4,000
10	475	4,000
12	475	4,000

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

超硬スクエアエンドミル樹脂加工用/2枚刃/エキストラロングタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

超硬スクエアエンドミル樹脂加工用/2枚刃/エキストラロングタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

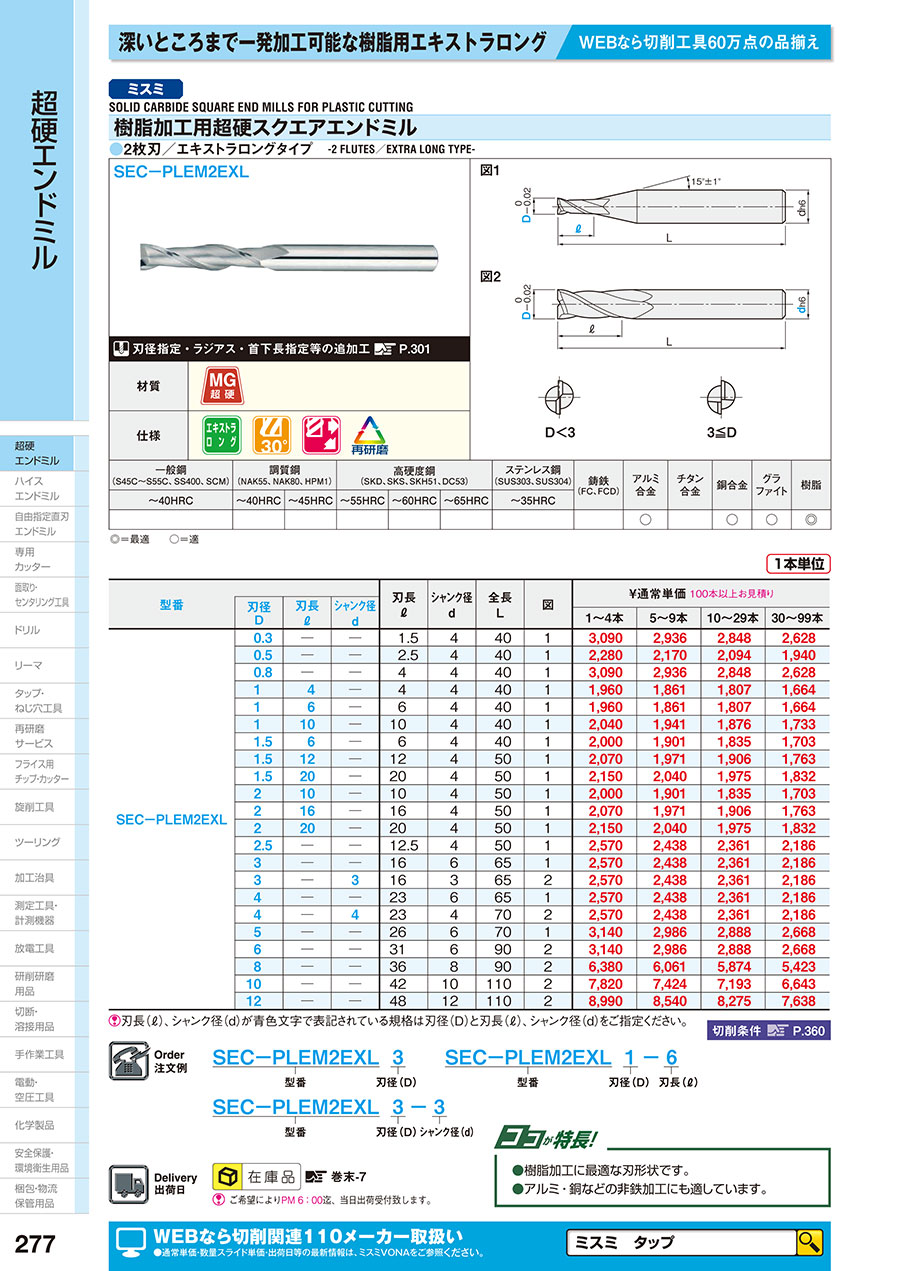

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬スクエアエンドミル樹脂加工用/2枚刃/エキストラロングタイプのレビュー

4.6平均満足度：4.618件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

樹脂加工全般

満足度：5.02018/10/17

寸法＆仕上がりは全く問題なく使用できました。次の日に届いて安価なのでコスト重視の案件が多い中、非常に助かります。

1人が参考にしています。

樹脂加工

満足度：5.02018/09/22

想定していた価格と早い納期対応が良かった。次回もミスミさんにて購入する予定です

1人が参考にしています。

樹脂の溝加工

満足度：5.02017/10/24

ポリアセタールの3mm幅で深さ17の溝加工に使用しました。切込み3回に分けましたが、段差も生じずに加工出来満足していま...もっと読む

1人が参考にしています。

POMの加工

満足度：5.02023/07/20

樹脂用に鋭利な先端でPOMが綺麗に仕上がりました樹脂を加工する時はこのエンドミルを毎回使っています

0人が参考にしています。

板厚のある樹脂材の加工

満足度：5.02023/07/20

普段はレギュラータイプのものを使用していますが、板厚に届かない場合こちらの長さを使用しています。特にびびりもなく難なく使...もっと読む

0人が参考にしています。

18件全て見る

よくあるご質問（FAQ）

QPP(ポリプロピレン)に長穴の加工をする際に、何かよいエンドミルはないか？

超硬エンドミル SEC-PLEM2EXLを紹介します。このエンドミルは、すくい角をポジティブに大きくとった刃形状でシャープな切れ刃となっており、熱可塑性の樹脂用としては最適です。

Q樹脂加工用のエンドミルでφ６、全長が70以上の物はないか

樹脂用ロングの　SEC-PLEM２EXL６をご紹介致します。全長９０となります。
