ミスミ

DLCコート超硬ボールエンドミルアルミ加工用2枚刃/ショートタイプ

数量スライド割引
一部当日出荷可能

3.6

平均満足度3.6

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

【特長】・鋭い切れ刃とDLCコーティングの組合せでアルミの切削性向上・切りくず...

詳細情報を確認する

規格・仕様：

DLC
アルミ
2枚刃
S（ショート）

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
アルミ / 銅 / 樹脂
ねじれ角
弱ネジレ(1～29°)
コーティング
非鉄用（DLC）
刃数 (枚)
2
R精度 (μm)
±10

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が20型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

※お望みの仕様が見つからなければ超硬ボールエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

メーカー標準品	1	1.5	0.5	-	4	50	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	2	3	1	-	6	50	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	3	4.5	1.5	-	6	60	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	4	6	2	-	6	70	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	6	9	3	-	6	90	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	8	12	4	-	8	100	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	10	15	5	-	10	100	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	12	18	6	-	12	110	tebis / Zoller	2D/3D	-	2	在庫品	1個
追加工（首逃しのみ）	2	3	1	4 ～ 20	6	50	-	-	1.5～1.8	-	□	1個
追加工（首逃しのみ）	3	4.5	1.5	6 ～ 30	6	60	-	-	2.5～2.8	-	□	1個
追加工（首逃しのみ）	4	6	2	7 ～ 40	6	70	-	-	3.5～3.8	-	□	1個
追加工（首逃しのみ）	6	9	3	14 ～ 59	6	90	-	-	5.5～5.8	2	□	1個
追加工（首逃しのみ）	8	12	4	17 ～ 62	8	100	-	-	7.5～7.8	2	□	1個
追加工（首逃しのみ）	10	15	5	20 ～ 65	10	100	-	-	9.5～9.8	2	□	1個
追加工（首逃しのみ）	12	18	6	23 ～ 68	12	110	-	-	11.5～11.8	2	□	1個
追加工（首逃しのみ）	4	2 ～ 6	2	7 ～ 40	6	70	-	-	2.8～3	-	□	1個
追加工（首逃しのみ）	6	5 ～ 9	3	14 ～ 59	6	90	-	-	4.8～5	2	□	1個
追加工（首逃しのみ）	8	5 ～ 12	4	17 ～ 62	8	100	-	-	6.8～7	2	□	1個
追加工（首逃しのみ）	10	5 ～ 15	5	20 ～ 65	10	100	-	-	8.8～9	2	□	1個
追加工（首逃しのみ）	12	5 ～ 18	6	23 ～ 68	12	110	-	-	10.8～11	2	□	1個

通常単価(税別) (税込単価)	通常出荷日

3,850円 ( 4,235円 )	在庫品1日目当日出荷可能
3,750円 ( 4,125円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能
5,180円 ( 5,698円 )	在庫品1日目当日出荷可能
6,700円 ( 7,370円 )	在庫品1日目当日出荷可能
8,340円 ( 9,174円 )	在庫品1日目当日出荷可能
11,350円 ( 12,485円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

【特長】
・鋭い切れ刃とDLCコーティングの組合せでアルミの切削性向上
・切りくずの排出性が良好で高能率加工が可能
・耐摩耗性、耐溶着性に優れるDLCコーティングによりアルミの加工に最適
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q アルミ合金はどのような種類と特長がありますか？
A アルミ合金には主に展伸用、鋳物用、ダイカスト用に分類されます。

大分類

代表的なアルミ合金

展伸用アルミ合金

純アルミ：A1000番台、ジュラルミン：A2017

A1000番台~A8000番台

鋼同等強度の超々ジュラルミン：A7075

鋳物用アルミ合金

広く使用されている：AC2B、AC4B

AC～

高Siで切削工具の摩耗が早い：AC9A、AC9B

ダイカスト用アルミ合金

広く使用されている：ADC12

ADC～

高Siで切削工具の摩耗が早い：ADC14

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。

型番 DLC-ALBEM2S

■切削条件

被削材	アルミニウム合金（A7075等）
先端 R	送り速度（mm/min）		回転速度（min^-1）
先端 R	粗加工	仕上加工	回転速度（min^-1）
0.5	500	800	50,000
1	800	1,000	35,800
1.5	800	1,200	23,900
2	800	2,100	17,900
3	800	1,700	11,900
4	800	1,600	9,000
5	800	1,500	7,200
6	800	1,300	6,000
Ad	≦0.2D		≦0.05D
Pf	-		≦0.05D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

DLCコート超硬ボールエンドミルアルミ加工用2枚刃/ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「ボール半径・刃数」等の【仕様・寸法】を指定し、
追加工対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

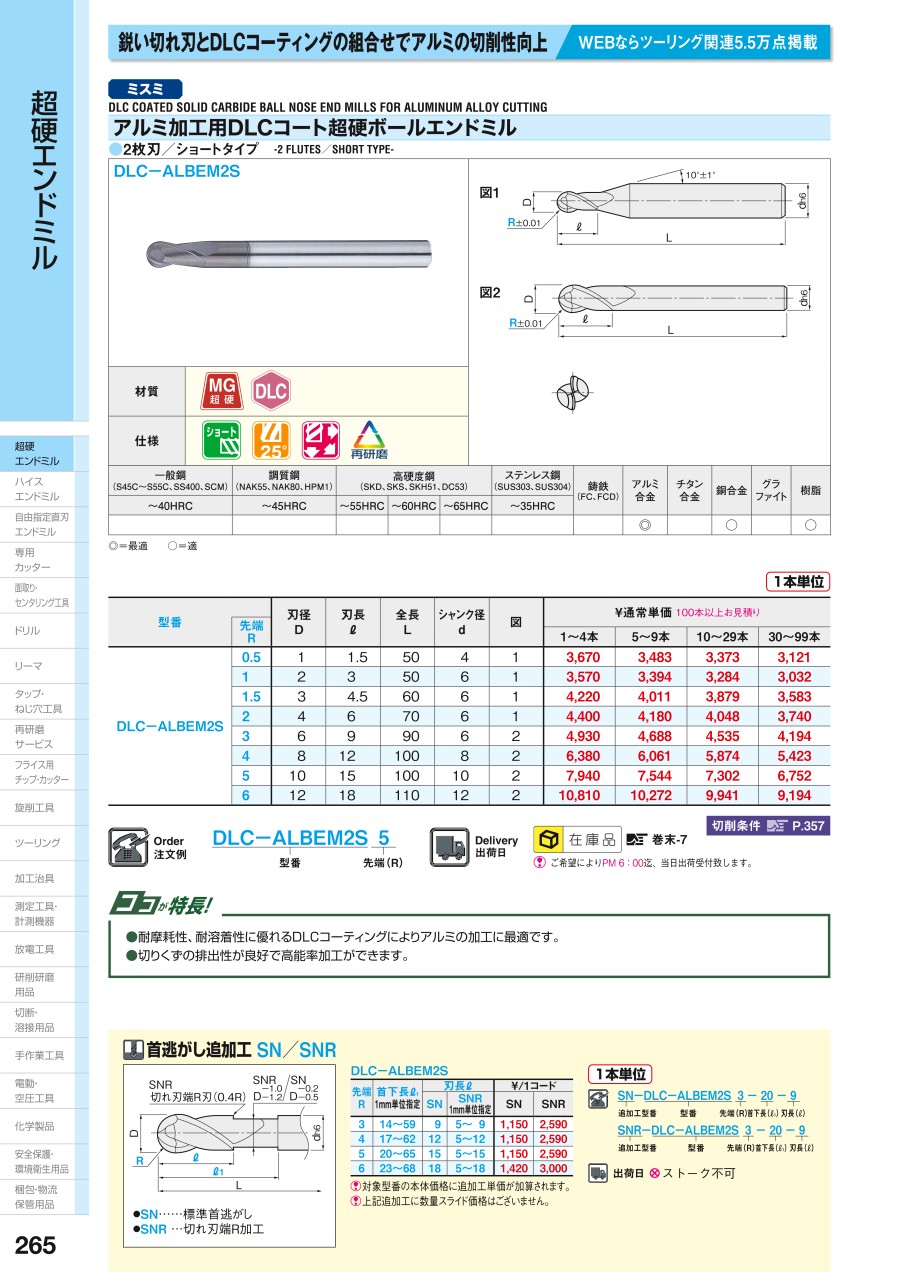

カタログ
