未確定：候補が27型番あります。

加工用途（加工形状）
~mm
標準/追加工区分
~mm
- メーカー標準品
- 追加工（首逃しのみ）
刃径(mm)
~mm
- 1
- 1.5
- 2
- 2.5
- 3
- 4
- 5
- 6
- 8
- 10
- 12
刃長(mm)
~mm
- 2
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 16
- 20
- 24
[5-24/1mm単位]
首下長(mm)
~mm
[4-50/1mm単位]
シャンク径(mm)
~mm
- 4
- 6
- 8
- 10
- 12
全長(mm)
~mm
- 40
- 50
- 55
- 65
- 75
- 80
CAM・工具管理ソフト用データ
~mm
- tebis
- Zoller
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 5日以内

ミスミ

DLCコート超硬スクエアエンドミルアルミ加工用/3枚刃/刃長2D（ショート）タイプ

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・切りくずの排出性に優れた3枚刃形状・耐摩耗性、耐溶着性にすぐれるDL...

詳細情報を確認する

規格・仕様：

DLC
アルミ
3枚刃
S（ショート）

工具材質
超硬
被削材
アルミ / 銅 / 樹脂
ねじれ角
強ネジレ(45～60°)
コーティング
非鉄用（DLC）
刃数 (枚)
3
コーナー形状
ピンカド
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が27型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

アルミ加工用ＤＬＣコート超硬スクエアエンドミル　３枚刃／刃長２Ｄ（ショート）タイプ:関連画像

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1	2	-	4	40	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.5	3	-	4	40	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	4	-	4	40	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	5	-	4	40	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	6	-	6	50	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	8	-	6	50	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	10	-	6	55	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	12	-	6	55	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	16	-	8	65	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	20	-	10	75	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	24	-	12	80	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	3	4 ～ 15	4	40	-	-	1～1.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	4	5 ～ 15	4	40	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	5	6 ～ 15	4	40	-	-	2～2.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	6	7 ～ 25	6	50	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	8	9 ～ 25	6	50	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	10	11 ～ 30	6	55	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	12	17 ～ 37	6	55	-	-	5.5～5.8	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	16	21 ～ 41	8	65	-	-	7.5～7.8	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	20	25 ～ 45	10	75	-	-	9.5～9.8	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	24	29 ～ 50	12	80	-	-	11.5～11.8	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 8	9 ～ 25	6	50	-	-	2.8～3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 10	11 ～ 30	6	55	-	-	3.8～4	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 12	17 ～ 37	6	55	-	-	4.8～5	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 16	21 ～ 41	8	65	-	-	6.8～7	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 20	25 ～ 45	10	75	-	-	8.8～9	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 24	29 ～ 50	12	80	-	-	10.8～11	2	□	1個

通常単価(税別) (税込単価)	通常出荷日

4,240円 ( 4,664円 )	在庫品1日目当日出荷可能
4,240円 ( 4,664円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
3,850円 ( 4,235円 )	在庫品1日目当日出荷可能
3,990円 ( 4,389円 )	在庫品1日目当日出荷可能
4,290円 ( 4,719円 )	在庫品1日目当日出荷可能
4,420円 ( 4,862円 )	在庫品1日目当日出荷可能
5,950円 ( 6,545円 )	在庫品1日目当日出荷可能
6,900円 ( 7,590円 )	在庫品1日目当日出荷可能
9,250円 ( 10,175円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

【特長】
・切りくずの排出性に優れた3枚刃形状
・耐摩耗性、耐溶着性にすぐれるDLCコーティングによりアルミ、銅などの非鉄加工に最適
・独自のチップポケット形状により、溝切削を2枚刃並の切り込み深さで切削可能
・3枚刃形状の採用によりビビリに強く、溝の高速・高能率加工が可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q アルミ加工ではどのようなエンドミルを選べばよいですか？
A アルミは被削性は良好ですが、刃先に溶着しやすく面粗さなど加工品質を
  保つことが困難です。エンドミルは切りくず排出性の優れた強ねじれで
  大きなチップポケット、切削抵抗のすくないポジ刃のピンカドが適しています。
  表面コートは刃先の鋭いノンコートまたは低摩擦のDLC、
  高Siアルミには耐摩耗性の高いダイヤコートが適しています。

Q アルミ合金はどのような種類と特長がありますか？
A アルミ合金には主に展伸用、鋳物用、ダイカスト用に分類されます。

大分類	代表的なアルミ合金
展伸用アルミ合金 A1000番台~A8000番台	純アルミ：A1000番台、ジュラルミン：A2017
展伸用アルミ合金 A1000番台~A8000番台	鋼同等強度の超々ジュラルミン：A7075
鋳物用アルミ合金 AC～	広く使用されている：AC2B、AC4B
鋳物用アルミ合金 AC～	高Siで切削工具の摩耗が早い：AC9A、AC9B
ダイカスト用アルミ合金 ADC～	広く使用されている：ADC12
ダイカスト用アルミ合金 ADC～	高Siで切削工具の摩耗が早い：ADC14

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削はダウンカットでご使用ください。
側面切削でビビリが生じた場合は切削条件を下げてご使用ください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
3枚刃の首逃がしエンドミルは、切削条件表の数値に以下の比率をかけてご使用ください。

刃数	送り速度		回転速度
刃数	SN-	SNR-	SN-	SNR-
3枚刃	100%	70%	100%	70%

型番 DLC-ALHEM3S

■溝切削・側面切削

被削材	アルミニウム合金（A7075等）
刃径 D	送り速度（mm/min）			回転速度（min^-1）
刃径 D	溝切削	側面切削		回転速度（min^-1）
1	840	1,260		50,000
2	840	1,260		47,700
3	1,095	1,650		31,800
4	1,095	1,650		23,900
5	1,095	1,650		19,100
6	1,095	1,650		15,900
8	1,095	1,650		11,900
10	1,095	1,650		9,500
12	1,095	1,650		8,000
14	1,095	1,650		6,800
16	1,095	1,650		6,000
18	1,095	1,650		5,300
22	1,095	1,650		4,300
切込み量	Ad	Ad	Rd	-
切込み量	≦0.2D	≦1.5D	≦0.2D	-

DLCコート超硬スクエアエンドミルアルミ加工用/3枚刃/刃長2D（ショート）タイプ:関連画像

追加工・追加コーディング

追加工

アルミ加工用ＤＬＣコート超硬スクエアエンドミル　３枚刃／刃長２Ｄ（ショート）タイプ:関連画像

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

DLCコート超硬スクエアエンドミルアルミ加工用/3枚刃/刃長2D（ショート）タイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

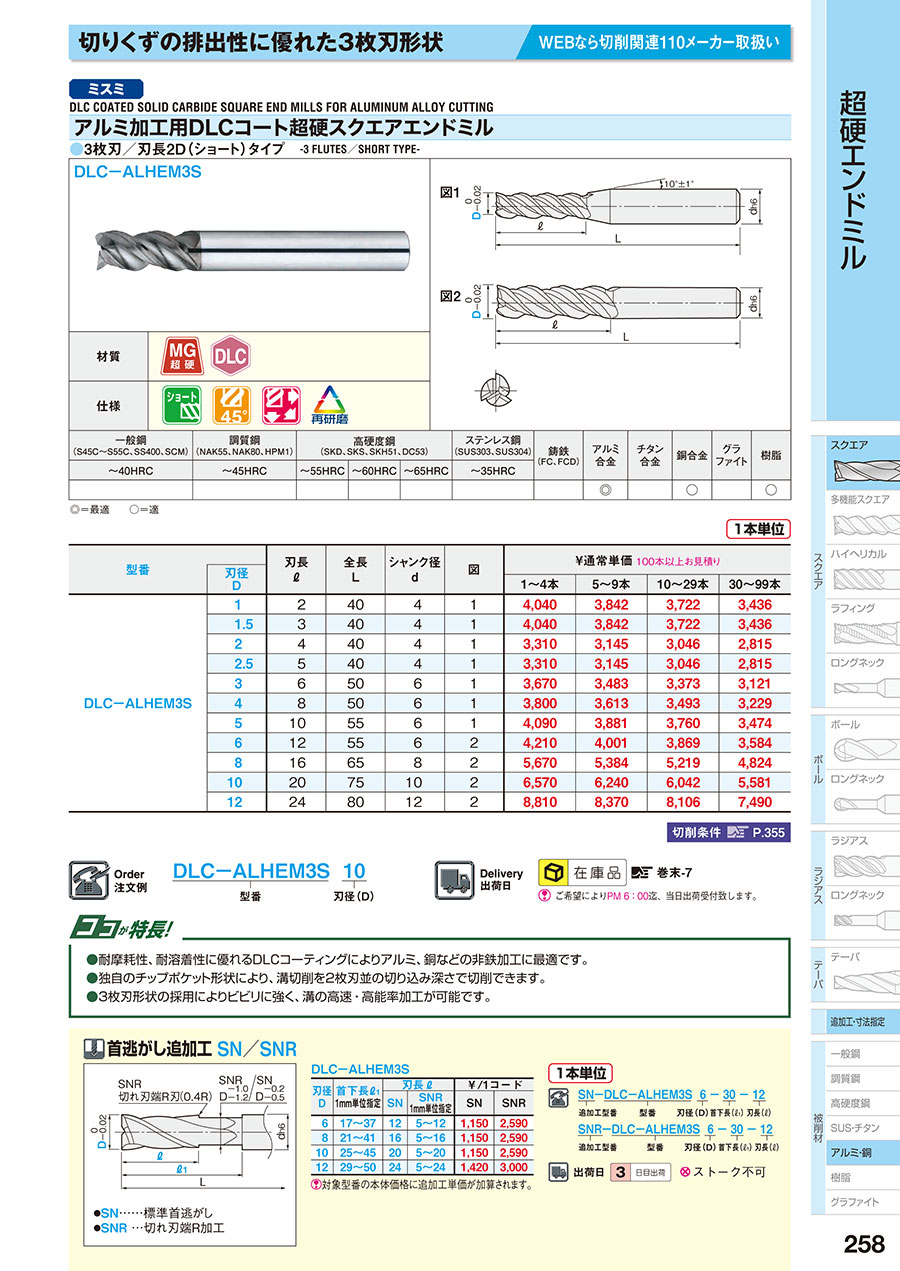

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DLCコート超硬スクエアエンドミルアルミ加工用/3枚刃/刃長2D（ショート）タイプのレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

アルミ部品加工

満足度：4.02020/02/19

ミスミ製は最安値の部類に入ると思うのですが、加工条件をカタログ値よりも思い切って上げてみたところ、問題なくいけました。も...もっと読む

0人が参考にしています。

切削工具

満足度：5.02019/09/24

ネットでサクサク購入できるので助かってます商社経由では見積を取る時間が長すぎて！

0人が参考にしています。

面切削用

満足度：5.02018/09/20

とても価格が安くて精度的にも問題ありません。今後も購入したいと思います。

0人が参考にしています。

アルミ加工

満足度：5.02018/07/21

この価格でＤＬＣコーティングのエンドミルが購入できるのは驚きです、

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q被削材：アルミ５０５２　ポケット加工　深さ16　エンドミルφ１０　を希望。選定をお願いします。また、切削条件を教えて下さい。

DLCコートのDLC-ALHEM3S10をご紹介します。切削条件ですが回転数９０００rpm 送り７００mm/min　切込み0.2Dを基準に調整して下さい。
