DLCコート超硬スクエアエンドミルアルミ加工用/2枚刃/刃長2D（ショート）タイプ

数量スライド割引
一部当日出荷可能

3.8

平均満足度3.8

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

【特長】・ビビリを抑制するショート刃長・耐摩耗性、耐溶着性に優れるDLCコーテ...

詳細情報を確認する

規格・仕様：

DLC
アルミ
2枚刃
S（ショート）

工具材質
超硬
被削材
アルミ / 銅 / 樹脂
ねじれ角
強ネジレ(45～60°)
コーティング
非鉄用（DLC）
刃数 (枚)
2
コーナー形状
ピンカド
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が31型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

アルミ加工用ＤＬＣコート超硬スクエアエンドミル　２枚刃／刃長２Ｄ（ショート）タイプ:関連画像

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1	2	-	4	40	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.5	3	-	4	40	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	4	-	4	40	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	5	-	4	40	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	6	-	6	50	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	8	-	6	50	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	10	-	6	55	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	12	-	6	55	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	16	-	8	65	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	20	-	10	75	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	24	-	12	80	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	32	-	16	105	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	20	40	-	20	110	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	3	4 ～ 15	4	40	-	-	1～1.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	4	5 ～ 15	4	40	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	5	6 ～ 15	4	40	-	-	2～2.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	6	7 ～ 25	6	50	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	8	9 ～ 25	6	50	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	10	11 ～ 30	6	55	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	12	17 ～ 37	6	55	-	-	5.5～5.8	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	16	21 ～ 41	8	65	-	-	7.5～7.8	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	20	25 ～ 45	10	75	-	-	9.5～9.8	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	24	29 ～ 50	12	80	-	-	11.5～11.8	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 8	9 ～ 25	6	50	-	-	2.8～3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 10	11 ～ 30	6	55	-	-	3.8～4	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 12	17 ～ 37	6	55	-	-	4.8～5	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 16	21 ～ 41	8	65	-	-	6.8～7	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 20	25 ～ 45	10	75	-	-	8.8～9	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 24	29 ～ 50	12	80	-	-	10.8～11	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	5 ～ 32	37 ～ 73	16	105	-	-	14.8～15	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	20	5 ～ 40	45 ～ 72	20	110	-	-	18.8～19	2	□	1個

通常単価(税別) (税込単価)	通常出荷日

2,920円 ( 3,212円 )	在庫品1日目当日出荷可能
3,230円 ( 3,553円 )	在庫品1日目当日出荷可能
2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
3,260円 ( 3,586円 )	在庫品1日目当日出荷可能
3,390円 ( 3,729円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能
4,000円 ( 4,400円 )	在庫品1日目当日出荷可能
5,170円 ( 5,687円 )	在庫品1日目当日出荷可能
6,430円 ( 7,073円 )	在庫品1日目当日出荷可能
8,760円 ( 9,636円 )	在庫品1日目当日出荷可能
17,520円 ( 19,272円 )	在庫品1日目当日出荷可能
29,640円 ( 32,604円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

【特長】
・ビビリを抑制するショート刃長
・耐摩耗性、耐溶着性に優れるDLCコーティングによりアルミの加工に最適
・シャープな切れ刃を採用しており、アルミ特有の構成刃先を抑制
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q アルミ加工ではどのようなエンドミルを選べばよいですか？
A アルミは被削性は良好ですが、刃先に溶着しやすく面粗さなど加工品質を
  保つことが困難です。エンドミルは切りくず排出性の優れた強ねじれで
  大きなチップポケット、切削抵抗のすくないポジ刃のピンカドが適しています。
  表面コートは刃先の鋭いノンコートまたは低摩擦のDLC、
  高Siアルミには耐摩耗性の高いダイヤコートが適しています。

Q アルミ合金はどのような種類と特長がありますか？
A アルミ合金には主に展伸用、鋳物用、ダイカスト用に分類されます。

大分類	代表的なアルミ合金
展伸用アルミ合金 A1000番台~A8000番台	純アルミ：A1000番台、ジュラルミン：A2017
展伸用アルミ合金 A1000番台~A8000番台	鋼同等強度の超々ジュラルミン：A7075
鋳物用アルミ合金 AC～	広く使用されている：AC2B、AC4B
鋳物用アルミ合金 AC～	高Siで切削工具の摩耗が早い：AC9A、AC9B
ダイカスト用アルミ合金 ADC～	広く使用されている：ADC12
ダイカスト用アルミ合金 ADC～	高Siで切削工具の摩耗が早い：ADC14

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削はダウンカットでご使用ください。
側面切削でビビリが生じた場合は切削条件を下げてご使用ください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
2枚刃の標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 DLC-ALHEM2S

■溝切削・側面切削

被削材	アルミニウム合金（A7075等）
刃径 D	送り速度（mm/min）			回転速度（min^-1）
刃径 D	溝切削	側面切削		回転速度（min^-1）
1	560	840		50,000
2	560	840		47,700
3	730	1,100		31,800
4	730	1,100		23,900
5	730	1,100		19,100
6	730	1,100		15,900
8	730	1,100		11,900
10	730	1,100		9,500
12	730	1,100		8,000
14	730	1,100		6,800
16	730	1,100		6,000
18	730	1,100		5,300
22	730	1,100		4,300
切込み量	Ad	Ad	Rd	-
切込み量	≦0.2D	≦1.5D	≦0.2D	-

DLCコート超硬スクエアエンドミルアルミ加工用/2枚刃/刃長2D（ショート）タイプ:関連画像

追加工・追加コーディング

追加工

アルミ加工用ＤＬＣコート超硬スクエアエンドミル　２枚刃／刃長２Ｄ（ショート）タイプ:関連画像

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

DLCコート超硬スクエアエンドミルアルミ加工用/2枚刃/刃長2D（ショート）タイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

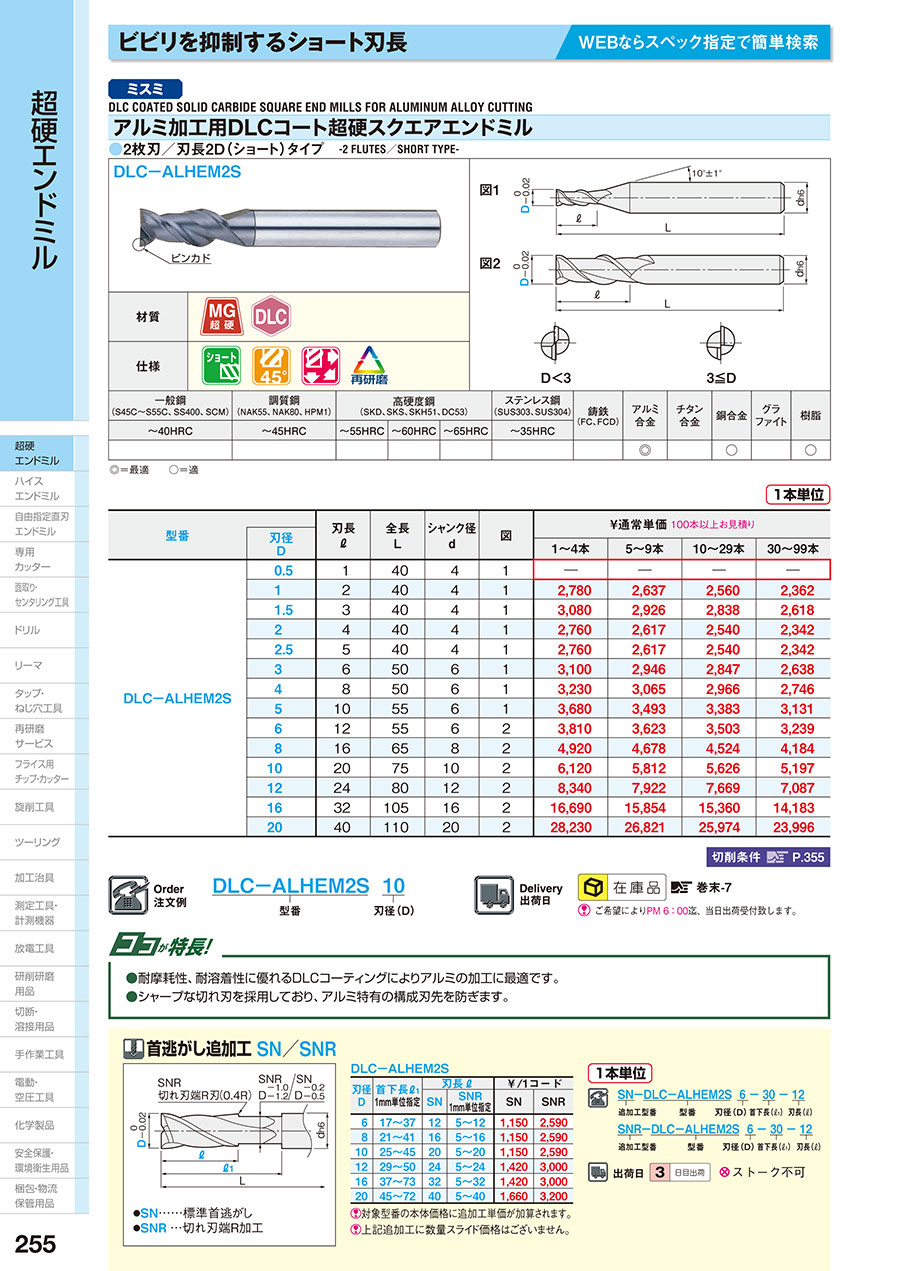

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
