ミスミ

超硬ボールエンドミル 2枚刃/ショートタイプ

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

【特長】・汎用性が高く、幅広い用途で使用可能・ノンコート2枚刃の刃長2Dショー...

詳細情報を確認する

規格・仕様：

ノンコート
一般鋼
2枚刃
S（ショート）

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
コーティング
ノンコート
刃数 (枚)
2
R精度 (μm)
±10

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が37型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

超硬ボールエンドミル　２枚刃／ショートタイプ:関連画像

型番リスト

表示件数

型番

ねじれ角

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

標準ネジレ(30～44°)	メーカー標準品	0.4	0.8	0.2	-	3	40	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	0.6	1.2	0.3	-	3	40	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	0.8	1.6	0.4	-	3	40	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	1	2	0.5	-	4	40	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	1.2	2.4	0.6	-	4	40	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	1.5	3	0.75	-	4	40	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	2	3	1	-	4	40	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	3	4	1.5	-	4	40	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	2.5	3.5	1.25	-	4	40	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	3.5	5	1.75	-	4	40	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	4	6	2	-	6	50	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	5	8	2.5	-	6	50	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	6	10	3	-	6	60	tebis / Zoller	2D/3D	-	2	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	7	12	3.5	-	8	60	tebis / Zoller	2D/3D	-	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	8	13	4	-	8	60	tebis / Zoller	2D/3D	-	2	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	10	15	5	-	10	80	tebis / Zoller	2D/3D	-	2	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	16	20	8	-	16	150	tebis / Zoller	2D/3D	-	2	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	20	25	10	-	20	150	tebis / Zoller	2D/3D	-	2	在庫品	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	1.5	3	0.75	4 ～ 15	4	40	-	-	1～1.3	-	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	2	3	1	4 ～ 15	4	40	-	-	1.5～1.8	-	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	3	4	1.5	5 ～ 15	4	40	-	-	2.5～2.8	-	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	2.5	3.5	1.25	5 ～ 15	4	40	-	-	2～2.3	-	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	3.5	5	1.75	6 ～ 15	4	40	-	-	3～3.3	-	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	4	6	2	7 ～ 25	6	50	-	-	3.5～3.8	-	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	5	8	2.5	9 ～ 25	6	50	-	-	4.5～4.8	-	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	6	10	3	15 ～ 42	6	60	-	-	5.5～5.8	2	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	7	12	3.5	17 ～ 36	8	60	-	-	6.5～6.8	1	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	8	13	4	18 ～ 36	8	60	-	-	7.5～7.8	2	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	10	15	5	20 ～ 50	10	80	-	-	9.5～9.8	2	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	4	2 ～ 6	2	7 ～ 25	6	50	-	-	2.8～3	-	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	5	5 ～ 8	2.5	9 ～ 25	6	50	-	-	3.8～4	-	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	6	5 ～ 10	3	15 ～ 42	6	60	-	-	4.8～5	2	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	7	5 ～ 12	3.5	17 ～ 36	8	60	-	-	5.8～6	1	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	8	5 ～ 13	4	18 ～ 36	8	60	-	-	6.8～7	2	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	10	5 ～ 15	5	20 ～ 50	10	80	-	-	8.8～9	2	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	16	5 ～ 20	8	25 ～ 70	16	150	-	-	14.8～15	2	□	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	20	25	10	30 ～ 75	20	150	-	-	18.8～19	2	□	1個

通常単価(税別) (税込単価)	通常出荷日

2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,070円 ( 2,277円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
3,460円 ( 3,806円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,920円 ( 3,212円 )	在庫品1日目当日出荷可能
3,140円 ( 3,454円 )	在庫品1日目当日出荷可能
4,710円 ( 5,181円 )	在庫品1日目当日出荷可能
4,790円 ( 5,269円 )	在庫品1日目当日出荷可能
6,170円 ( 6,787円 )	在庫品1日目当日出荷可能
18,080円 ( 19,888円 )	在庫品1日目当日出荷可能
28,690円 ( 31,559円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

【特長】
・汎用性が高く、幅広い用途で使用可能
・ノンコート2枚刃の刃長2Dショートタイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q メニューの「追加工（首逃しのみ）」とはなんでしょう？
A 標準在庫エンドミルに、首下長を任意寸法で追加工をするサービスです。

標準型番の頭にSN-が付いた型番
⇒標準首逃がし追加工型番標準型番の頭にSNR-が付いた型番
⇒切れ刃端R付首逃し追加工型番

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
2枚刃の標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 SEC-BEM2S

■切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金		アルミ合金
先端 R	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
先端 R	標準	標準	標準	標準	標準	標準	標準	標準	標準	標準
0.1	385	35,000	329	35,000	280	35,000	18	2,800	140	35,000
0.2	581	35,000	539	35,000	490	35,000	25	2,800	175	35,000
0.3	763	35,000	728	35,000	490	26,950	35	2,800	210	35,000
0.4	910	34,930	882	29,400	588	20,230	42	2,800	245	35,000
0.5	938	27,930	742	23,520	420	16,170	49	2,800	252	31,290
0.6	1,064	23,310	868	19,600	574	13,510	60	2,800	252	22,960
0.7	1,050	19,950	840	16,800	574	11,550	63	2,800	252	18,200
0.75	1,036	18,620	840	15,680	581	10,780	70	2,800	252	16,450
0.8	1,015	17,430	812	14,700	581	10,080	77	2,800	252	15,050
0.9	910	15,540	735	13,090	490	8,960	88	2,800	252	12,810
1	833	14,000	651	11,760	413	8,120	98	2,800	378	16,730
1.1	833	12,670	651	10,710	413	7,350	119	2,800	378	15,190
1.2	833	11,620	651	9,800	413	6,720	144	2,800	378	13,930
1.25	805	11,200	630	9,380	392	6,440	154	2,800	378	13,370
1.3	777	10,780	630	9,030	392	6,230	161	2,800	378	12,810
1.4	763	10,010	609	8,400	392	5,810	168	2,800	378	11,900
1.5	756	9,310	581	7,840	392	5,390	175	2,800	378	11,130
1.6	742	8,750	581	7,350	378	5,040	193	2,800	378	10,430
1.7	728	8,190	581	6,930	378	4,760	210	2,800	378	9,800
1.75	714	7,980	560	6,720	378	4,620	217	2,800	378	9,520
1.8	700	7,770	560	6,510	343	4,480	224	2,800	378	9,240
1.9	686	7,350	525	6,160	343	4,270	238	2,800	378	8,750
2	672	7,000	504	5,880	343	4,060	245	2,800	378	8,330
2.5	630	5,600	434	4,690	315	3,220	308	2,800	378	6,720
3	595	4,690	434	3,920	287	2,730	371	2,800	378	5,600
3.5	588	3,990	434	3,360	287	2,310	431	2,800	378	4,830
4	588	3,500	420	2,940	280	2,030	490	2,800	378	4,200
4.5	560	3,080	420	2,590	266	1,820	490	2,520	378	3,710
5	532	2,800	392	2,380	245	1,610	490	2,240	378	3,360
5.5	511	2,520	371	2,170	231	1,470	490	2,065	378	3,010
6	490	2,310	357	1,960	217	1,330	490	1,890	378	2,800
8	490	1,750	406	1,470	301	980	490	1,400	378	2,121
10	490	1,400	385	1,190	301	840	490	1,120	378	1,680
加工内容	Ad	Pf	Ad	Pf	Ad	Pf	Ad	Pf	Ad	Pf
粗加工	≦0.1D	≦0.3D	≦0.1D	≦0.3D	≦0.1D	≦0.3D	≦0.1D	≦0.3D	≦0.2D	≦0.3D
仕上加工	≦0.05D	≦0.05D	≦0.05D	≦0.05D	≦0.05D	≦0.05D	≦0.02D	≦0.05D	≦0.05D	≦0.05D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

超硬ボールエンドミル 2枚刃/ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「ボール半径・刃数」等の【仕様・寸法】を指定し、
追加工対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

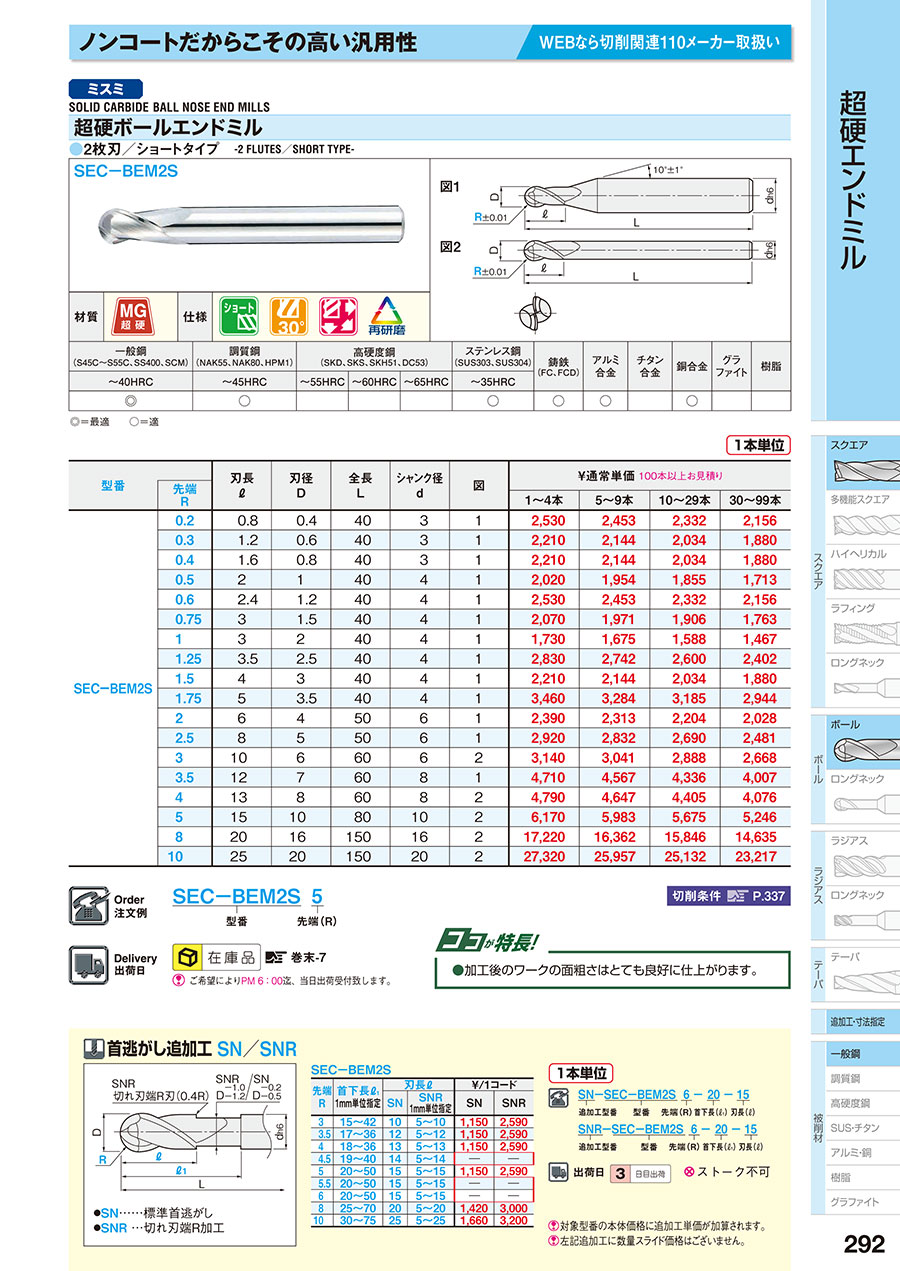

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
