ミスミ

超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプ

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・汎用性が高く、幅広い用途で使用可能・ノンコート4枚刃の刃長2Dショートタイプ・再研磨可能。ご...

詳細を確認

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ミスミ

XALシリーズ超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプ

通常価格(税別)： 870円 (税込価格：957円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

XALシリーズ超硬スクエアエンドミル 4枚刃/刃長3D（レギュラー）タイプ

通常価格(税別)： 960円 (税込価格：1,056円)

通常出荷日：在庫品1日目

未確定：候補が63型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報

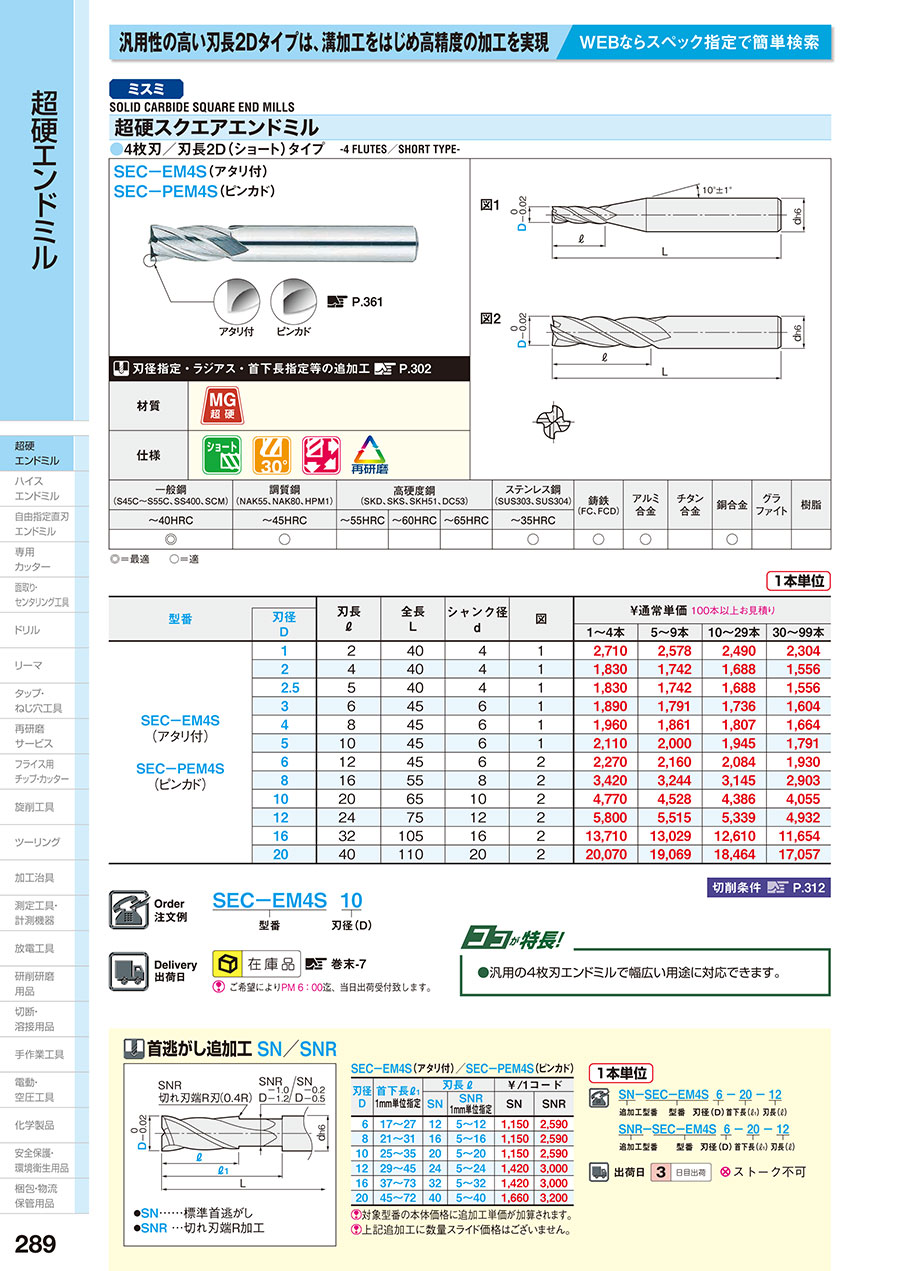

カタログ

外形図

超硬スクエアエンドミル　４枚刃／刃長２Ｄ（ショート）タイプ:関連画像

型番リスト

表示件数

型番

SN-SEC-EM4S2-[5-15/1]-4

SN-SEC-EM4S2.5-[6-15/1]-5

SN-SEC-EM4S3-[7-20/1]-6

SN-SEC-EM4S4-[9-20/1]-8

SN-SEC-EM4S5-[11-20/1]-10

SN-SEC-EM4S6-[17-27/1]-12

SN-SEC-EM4S8-[21-31/1]-16

SN-SEC-EM4S10-[25-35/1]-20

SN-SEC-EM4S12-[29-45/1]-24

SN-SEC-PEM4S2-[5-15/1]-4

SN-SEC-PEM4S2.5-[6-15/1]-5

SN-SEC-PEM4S3-[7-20/1]-6

SN-SEC-PEM4S4-[9-20/1]-8

SN-SEC-PEM4S5-[11-20/1]-10

SN-SEC-PEM4S6-[17-27/1]-12

SN-SEC-PEM4S8-[21-31/1]-16

SN-SEC-PEM4S10-[25-35/1]-20

SN-SEC-PEM4S12-[29-45/1]-24

SNR-SEC-EM4S4-[9-20/1]-[5-8/1]

SNR-SEC-EM4S6-[17-27/1]-[5-12/1]

SNR-SEC-EM4S8-[21-31/1]-[5-16/1]

SNR-SEC-EM4S10-[25-35/1]-[5-20/1]

SNR-SEC-EM4S12-[29-45/1]-[5-24/1]

SNR-SEC-EM4S16-[37-73/1]-[5-32/1]

SNR-SEC-EM4S20-[45-72/1]-[5-40/1]

SNR-SEC-PEM4S4-[9-20/1]-[5-8/1]

SNR-SEC-PEM4S5-[11-20/1]-[5-10/1]

SNR-SEC-PEM4S6-[17-27/1]-[5-12/1]

SNR-SEC-PEM4S8-[21-31/1]-[5-16/1]

SNR-SEC-PEM4S10-[25-35/1]-[5-20/1]

SNR-SEC-PEM4S12-[29-45/1]-[5-24/1]

SNR-SEC-PEM4S16-[37-73/1]-[5-32/1]

SNR-SEC-PEM4S20-[45-72/1]-[5-40/1]

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	4	-	4	40	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	5	-	4	40	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	6	-	6	45	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	8	-	6	45	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	10	-	6	45	アタリ付き	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	12	-	6	45	アタリ付き	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	16	-	8	55	アタリ付き	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	20	-	10	65	アタリ付き	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	24	-	12	75	アタリ付き	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	32	-	16	105	アタリ付き	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	20	40	-	20	110	アタリ付き	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1	2	-	4	40	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	4	-	4	40	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	5	-	4	40	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	6	-	6	45	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	8	-	6	45	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	10	-	6	45	ピンカド	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	12	-	6	45	ピンカド	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	16	-	8	55	ピンカド	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	20	-	10	65	ピンカド	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	24	-	12	75	ピンカド	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	32	-	16	105	ピンカド	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	20	40	-	20	110	ピンカド	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	4	5 ～ 15	4	40	アタリ付き	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	5	6 ～ 15	4	40	アタリ付き	-	-	2～2.3	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	6	7 ～ 20	6	45	アタリ付き	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	8	9 ～ 20	6	45	アタリ付き	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	10	11 ～ 20	6	45	アタリ付き	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	12	17 ～ 27	6	45	アタリ付き	-	-	5.5～5.8	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	16	21 ～ 31	8	55	アタリ付き	-	-	7.5～7.8	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	20	25 ～ 35	10	65	アタリ付き	-	-	9.5～9.8	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	24	29 ～ 45	12	75	アタリ付き	-	-	11.5～11.8	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	4	5 ～ 15	4	40	ピンカド	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	5	6 ～ 15	4	40	ピンカド	-	-	2～2.3	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	6	7 ～ 20	6	45	ピンカド	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	8	9 ～ 20	6	45	ピンカド	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	10	11 ～ 20	6	45	ピンカド	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	12	17 ～ 27	6	45	ピンカド	-	-	5.5～5.8	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	16	21 ～ 31	8	55	ピンカド	-	-	7.5～7.8	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	20	25 ～ 35	10	65	ピンカド	-	-	9.5～9.8	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	24	29 ～ 45	12	75	ピンカド	-	-	11.5～11.8	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 8	9 ～ 20	6	45	アタリ付き	-	-	2.8～3	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 12	17 ～ 27	6	45	アタリ付き	-	-	4.8～5	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 16	21 ～ 31	8	55	アタリ付き	-	-	6.8～7	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 20	25 ～ 35	10	65	アタリ付き	-	-	8.8～9	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 24	29 ～ 45	12	75	アタリ付き	-	-	10.8～11	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	5 ～ 32	37 ～ 73	16	105	アタリ付き	-	-	14.8～15	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	20	5 ～ 40	45 ～ 72	20	110	アタリ付き	-	-	18.8～19	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 8	9 ～ 20	6	45	ピンカド	-	-	2.8～3	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 10	11 ～ 20	6	45	ピンカド	-	-	3.8～4	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 12	17 ～ 27	6	45	ピンカド	-	-	4.8～5	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 16	21 ～ 31	8	55	ピンカド	-	-	6.8～7	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 20	25 ～ 35	10	65	ピンカド	-	-	8.8～9	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 24	29 ～ 45	12	75	ピンカド	-	-	10.8～11	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	5 ～ 32	37 ～ 73	16	105	ピンカド	-	-	14.8～15	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	20	5 ～ 40	45 ～ 72	20	110	ピンカド	-	-	18.8～19	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	3	6	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	8	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	10	-	6	45	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	12	-	6	45	アタリ付き	-	-	-	2	□	1個

通常単価(税別) (税込単価)	通常出荷日

2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
2,340円 ( 2,574円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,810円 ( 3,091円 )	在庫品1日目当日出荷可能
4,340円 ( 4,774円 )	在庫品1日目当日出荷可能
6,320円 ( 6,952円 )	在庫品1日目当日出荷可能
8,270円 ( 9,097円 )	在庫品1日目当日出荷可能
23,530円 ( 25,883円 )	在庫品1日目当日出荷可能
38,030円 ( 41,833円 )	在庫品1日目当日出荷可能
3,120円 ( 3,432円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,760円 ( 3,036円 )	在庫品1日目当日出荷可能
4,390円 ( 4,829円 )	在庫品1日目当日出荷可能
6,320円 ( 6,952円 )	在庫品1日目当日出荷可能
8,270円 ( 9,097円 )	在庫品1日目当日出荷可能
23,160円 ( 25,476円 )	在庫品1日目当日出荷可能
38,170円 ( 41,987円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
2,340円 ( 2,574円 )	5日目
2,430円 ( 2,673円 )	5日目
2,590円 ( 2,849円 )	5日目
2,810円 ( 3,091円 )	5日目

基本情報
特徴・使用例
追加工・追加コーディング

基本情報

【特長】
・汎用性が高く、幅広い用途で使用可能
・ノンコート4枚刃の刃長2Dショートタイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q スクエアエンドミルのピンカド、アタリ付の違いは？
A ピンカドは刃先先端が鋭く、コーナの切れ味をよくしています。
アタリ付は先端の厚みを残して、刃先強度を増しています。

ピンカド		アタリ付

Q 「追加工（首逃しのみ）」「追加工（刃先・刃径・首逃し等）」とは？
A 標準在庫エンドミルに追加工を施すサービスです。

	標準型番の頭にSN-が付いた型番 ⇒標準首逃がし追加工型番標準型番の頭にSNR-が付いた型番 ⇒切れ刃端R付首逃し追加工型番

	標準型番の頭にT-が付いた型番 ⇒刃先形状、刃径変更、首逃がし等　様々な設定ができる追加工型番

詳細は下段の　追加工エンドミル指定方法　をご覧ください

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ノンコート品での高速切削は避けてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
ダウンカットでご使用ください。ビビリが生じた場合は切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 SEC-EM4S / SEC-PEM4S

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金		アルミ合金
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1・1.5	260	19,600	200	17,150	130	12,250	210	16,100	560	35,000
2・2.5	410	9,800	250	8,610	190	6,160	210	8,050	560	22,260
3・3.5	430	6,510	270	5,740	190	4,060	280	5,600	560	14,840
4・4.5	430	4,900	270	4,270	200	3,080	280	4,200	700	11,130
5・5.5	530	3,920	290	3,430	220	2,450	280	3,500	700	8,890
6・6.5	540	3,290	300	2,870	220	2,030	280	2,800	700	7,420
7・7.5	530	2,800	300	2,450	220	1,750	280	2,450	700	6,510
8・8.5	530	2,450	300	2,170	220	1,540	280	2,100	840	5,600
9・9.5	560	2,170	320	1,890	220	1,330	280	1,890	840	5,040
10	540	1,960	320	1,750	220	1,260	280	1,680	840	4,480
11	540	1,790	290	1,520	220	1,160	280	1,540	840	4,100
12	530	1,610	290	1,400	220	1,050	280	1,400	980	3,710
13	460	1,510	280	1,290	220	980	280	1,310	980	3,230
14	390	1,400	280	1,260	220	910	280	1,230	980	2,750
15	340	1,310	250	1,110	200	850	280	1,140	980	2,600
16	320	1,260	220	1,050	180	770	280	1,050	980	2,450
18	270	1,090	200	930	160	710	280	950	980	2,240
20	250	980	190	840	130	630	280	840	980	2,030
Ad	≦1.5D
Rd	≦0.05D						≦0.2D

追加工・追加コーディング

追加工

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプ	TSCシリーズ超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプ	XALシリーズ超硬スクエアエンドミル 4枚刃/刃長2D（ショート）タイプ	TSCシリーズ超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ	XALシリーズ超硬スクエアエンドミル 2枚刃/刃長2D（ショート）タイプ	超硬スクエアエンドミル 4枚刃/刃長4D（ロング）タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	ノンコート	鋼用	鋼用	鋼用	鋼用	ノンコート
刃数(枚)	4	4	4	2	2	4
