ミスミ

TSCシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ロングシャンク/ショートタイプ

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマンスを発揮・独自のチップポ...

詳細を確認

4.84.8

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ミスミ

TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングシャンク/ショートタイプ

通常価格(税別)： 5,760円 (税込価格：6,336円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ロングシャンク・ショートタイプ

通常価格(税別)： 5,830円 (税込価格：6,413円)

通常出荷日：在庫品1日目

未確定：候補が37型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

ＴＳＣシリーズ超硬多機能スクエアエンドミル　３枚刃・４５°ネジレ／ロングシャンク・ショートタイプ:関連画像

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

追加工（刃先・刃径・首逃し等）	4	6	35	6	80	-	-	-	1	□	1個
追加工（刃先・刃径・首逃し等）	5	8	50	6	100	-	-	-	1	□	1個
追加工（刃先・刃径・首逃し等）	6	9	70	6	120	-	-	-	2	□	1個
追加工（刃先・刃径・首逃し等）	7	12	-	6	135	-	-	-	3	□	1個
追加工（刃先・刃径・首逃し等）	8	12	85	8	135	-	-	-	2	□	1個
追加工（刃先・刃径・首逃し等）	8	12	-	6	135	-	-	-	3	□	1個
追加工（刃先・刃径・首逃し等）	9	13	-	8	135	-	-	-	3	□	1個
追加工（刃先・刃径・首逃し等）	10	15	100	10	150	-	-	-	2	□	1個
追加工（刃先・刃径・首逃し等）	10	15	-	8	150	-	-	-	3	□	1個
追加工（刃先・刃径・首逃し等）	11	18	-	10	160	-	-	-	3	□	1個
追加工（刃先・刃径・首逃し等）	12	18	108	12	160	-	-	-	2	□	1個
追加工（刃先・刃径・首逃し等）	12	18	-	10	160	-	-	-	3	□	1個
追加工（刃先・刃径・首逃し等）	13	20	-	12	160	-	-	-	3	□	1個
追加工（刃先・刃径・首逃し等）	16	24	120	16	180	-	-	-	2	□	1個
追加工（刃先・刃径・首逃し等）	17	25	-	16	180	-	-	-	3	□	1個
追加工（刃先・刃径・首逃し等）	18	27	-	16	180	-	-	-	3	□	1個
追加工（刃先・刃径・首逃し等）	20	30	140	20	200	-	-	-	2	□	1個
メーカー標準品	2	3.5	30	6	80	tebis / Zoller	2D/3D	1.9	1	●	1個
メーカー標準品	2.5	4.5	30	6	80	tebis / Zoller	2D/3D	2.4	1	●	1個
メーカー標準品	3	5	30	6	80	tebis / Zoller	2D/3D	2.9	1	●	1個
メーカー標準品	4	6	35	6	80	tebis / Zoller	2D/3D	3.8	1	●	1個
メーカー標準品	5	8	50	6	100	tebis / Zoller	2D/3D	4.8	1	●	1個
メーカー標準品	6	9	70	6	120	tebis / Zoller	2D/3D	5.7	2	●	1個
メーカー標準品	7	12	-	6	135	tebis / Zoller	2D/3D	-	3	●	1個
メーカー標準品	8	12	85	8	135	tebis / Zoller	2D/3D	7.6	2	●	1個
メーカー標準品	8	12	-	6	135	tebis / Zoller	2D/3D	-	3	●	1個
メーカー標準品	9	13	-	8	135	tebis / Zoller	2D/3D	-	3	●	1個
メーカー標準品	10	15	100	10	150	tebis / Zoller	2D/3D	9.5	2	●	1個
メーカー標準品	10	15	-	8	150	tebis / Zoller	2D/3D	-	3	●	1個
メーカー標準品	11	18	-	10	160	tebis / Zoller	2D/3D	-	3	●	1個
メーカー標準品	12	18	108	12	160	tebis / Zoller	2D/3D	11.5	2	●	1個
メーカー標準品	12	18	-	10	160	tebis / Zoller	2D/3D	-	3	●	1個
メーカー標準品	13	20	-	12	160	tebis / Zoller	2D/3D	-	3	●	1個
メーカー標準品	16	24	120	16	180	tebis / Zoller	2D/3D	15.5	2	●	1個
メーカー標準品	17	25	-	16	180	tebis / Zoller	2D/3D	-	3	●	1個
メーカー標準品	18	27	-	16	180	tebis / Zoller	2D/3D	-	3	●	1個
メーカー標準品	20	30	140	20	200	tebis / Zoller	2D/3D	19.5	2	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
6,860円 ( 7,546円 )	在庫品1日目当日出荷可能
6,790円 ( 7,469円 )	在庫品1日目当日出荷可能
6,680円 ( 7,348円 )	在庫品1日目当日出荷可能
7,010円 ( 7,711円 )	在庫品1日目当日出荷可能
8,020円 ( 8,822円 )	在庫品1日目当日出荷可能
9,010円 ( 9,911円 )	在庫品1日目当日出荷可能
12,780円 ( 14,058円 )	在庫品1日目当日出荷可能
12,010円 ( 13,211円 )	在庫品1日目当日出荷可能
13,080円 ( 14,388円 )	在庫品1日目当日出荷可能
13,350円 ( 14,685円 )	在庫品1日目当日出荷可能
12,720円 ( 13,992円 )	在庫品1日目当日出荷可能
13,660円 ( 15,026円 )	在庫品1日目当日出荷可能
19,250円 ( 21,175円 )	在庫品1日目当日出荷可能
17,100円 ( 18,810円 )	在庫品1日目当日出荷可能
17,900円 ( 19,690円 )	在庫品1日目当日出荷可能
18,610円 ( 20,471円 )	在庫品1日目当日出荷可能
30,940円 ( 34,034円 )	在庫品1日目当日出荷可能
33,150円 ( 36,465円 )	在庫品1日目当日出荷可能
50,570円 ( 55,627円 )	在庫品1日目当日出荷可能
62,370円 ( 68,607円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマンスを発揮
・独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削可能
・刃部後端にR刃付けを施すことで、側面の多段加工時に発生する加工スジを抑制（図3の商品のみ）
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより長寿命を実現、高速加工・ドライ加工に最適です。
●独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削できます。
●刃部後端にR刃付けを施すことで、側面の多段加工時に発生する加工スジを抑制します（図3の商品のみ）。

推奨切削条件

型番 TSC-LS-HEM3S

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
1～1.8	190	12,500	100	11,150	90	9,550
2～2.8	310	7,350	160	6,150	140	5,350
3・3.5	340	5,300	170	4,500	160	4,000
4・4.5	350	4,000	180	3,400	160	3,000
5・5.5	400	3,200	200	2,700	180	2,400
6・6.5	390	2,650	200	2,250	180	2,000
7・7.5	390	2,250	210	1,950	180	1,700
8・8.5	390	2,000	200	1,700	180	1,500
9	400	1,750	210	1,500	190	1,350
10・10.5	380	1,600	200	1,350	180	1,200
11	380	1,450	200	1,250	180	1,100
12・12.5	390	1,350	200	1,150	180	1,000
13	360	1,200	190	1,050	170	900
16	320	1,000	160	850	140	750
17	300	950	150	800	130	700
18	270	900	140	750	120	650
20	230	800	120	700	110	600
22	200	700	110	600	100	550
Ad	≦0.3D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SCM、SUS）				調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）		回転速度（min-1）		送り速度（mm/min）		回転速度（min-1）		送り速度（mm/min）		回転速度（min-1）
刃径D	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
1～1.8	280	430	12,500	25,000	190	290	11,150	22,300	160	250	9,550	19,100
2～2.8	460	700	7,350	14,700	290	450	6,150	12,350	250	390	5,350	10,750
3・3.5	500	770	5,300	10,600	320	490	4,500	9,000	290	440	4,000	7,950
4・4.5	530	800	4,000	7,950	340	520	3,400	6,750	300	460	3,000	5,950
5・5.5	590	900	3,200	6,350	380	580	2,700	5,400	330	510	2,400	4,750
6・6.5	590	900	2,650	5,300	380	580	2,250	4,500	340	510	2,000	4,000
7・7.5	580	900	2,250	4,550	380	580	1,950	3,850	330	510	1,700	3,400
8・8.5	580	900	2,000	4,000	380	580	1,700	3,400	330	510	1,500	3,000
9	590	920	1,750	3,550	380	590	1,500	3,000	350	520	1,350	2,650
10・10.5	570	880	1,600	3,200	370	560	1,350	2,700	330	500	1,200	2,400
11	570	880	1,450	2,900	370	560	1,250	2,450	330	490	1,100	2,150
12・12.5	580	870	1,350	2,650	370	560	1,150	2,250	320	500	1,000	2,000
13	540	840	1,200	2,450	360	550	1,050	2,100	310	480	900	1,850
16	470	720	1,000	2,000	300	460	850	1,700	270	410	750	1,500
17	440	660	950	1,850	280	430	800	1,600	250	380	700	1,400
18	400	600	900	1,750	250	390	750	1,500	220	350	650	1,350
20	340	530	800	1,600	230	340	700	1,350	200	300	600	1,200
22	300	480	700	1,450	200	310	600	1,250	180	280	550	1,100
Ad	≦1.5D				≦1.5D				≦1.5D
Rd	≦0.1D				≦0.05D				≦0.05D

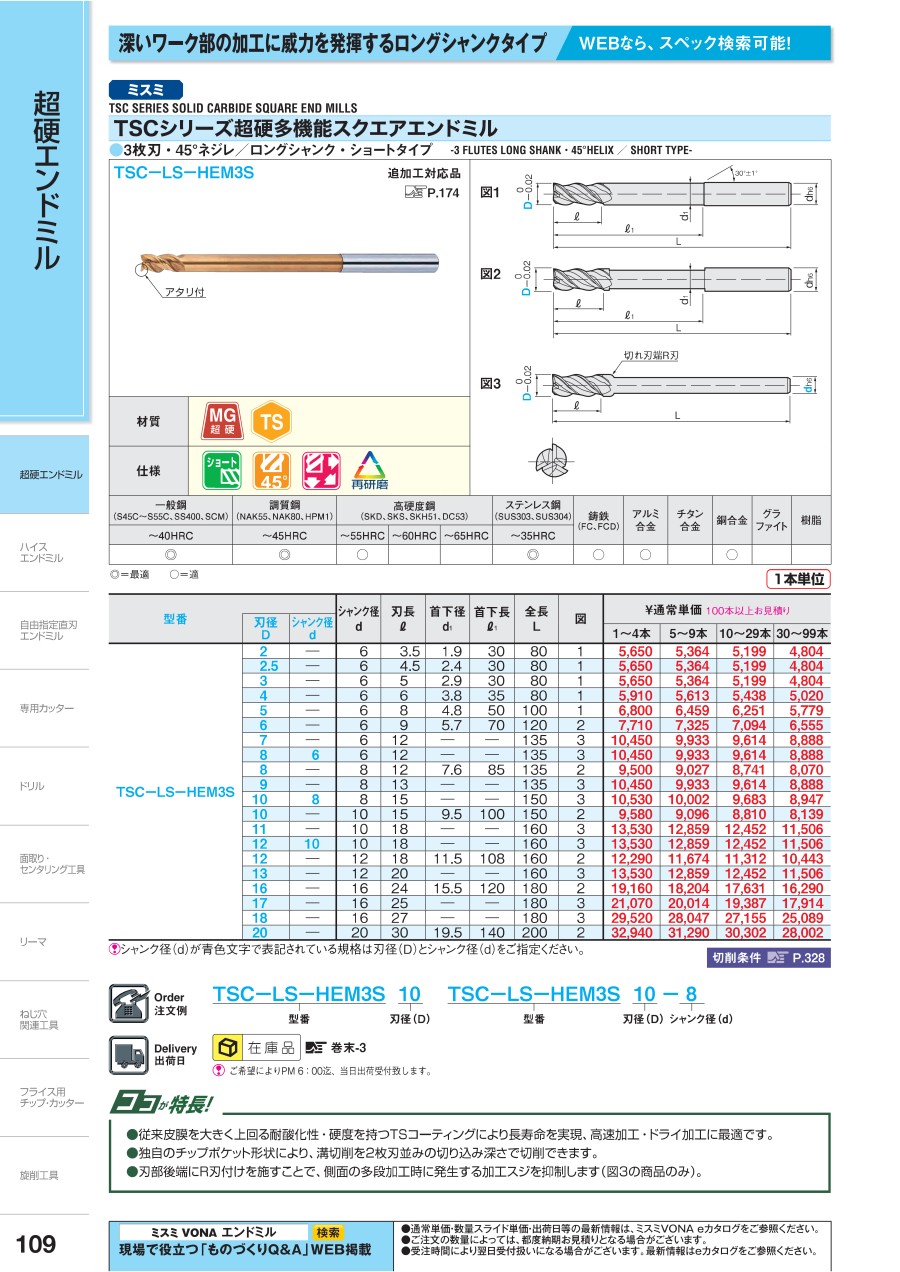

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TSCシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ロングシャンク/ショートタイプのレビュー

4.8平均満足度：4.86件のレビュー

星5
83%
星4
17%
星3
0%
星2
0%
星1
0%

アルミ鋳物のザグリ加工

満足度：5.02022/05/27

アルミ鋳物のザグリ加工に使用しました。深い段の下にあるザグリ加工に使用。剛性があるのでビビりもなく加工できました。

0人が参考にしています。

マシニング加工

満足度：4.02021/05/26

他のメーカーより安価ですが、遜色なく使用できると思います。耐久性は他メーカー同様、使い方次第。

0人が参考にしています。

テーパ筒穴加工

満足度：5.02019/08/08

深さ７５ｍｍでΦ１２～Φ７のテーパ加工に使用しましたがビビリもなく良好に加工が出来ました。

0人が参考にしています。

深穴

満足度：5.02019/02/03

深穴加工用に使用しています。ヘリカル加工の際に下穴なしでも加工できます

0人が参考にしています。

SS400（一般構造用圧延鋼材）に利用

満足度：5.02018/11/20

柄の長い商品が欲しかったのでロングシャンクであるこの商品を選定しました。強度について問題なく、摩耗性も気になりません。切...もっと読む

0人が参考にしています。
