ミスミ

TSCシリーズ超硬テーパエンドミル 4枚刃/レギュラー

通常単価(税別): 4,960円～36,840円

税込単価: 5,456円～40,524円

通常出荷日：在庫品1日目当日出荷可能

【特長】・4枚刃形状の採用により、勾配付の側面加工に最適・高耐酸化性、高硬度の特性を持つコーティングに...

詳細を確認

44.0

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ミスミ

TSCシリーズ超硬テーパエンドミル 2枚刃/レギュラータイプ

通常価格(税別)： 3,530円 (税込価格：3,883円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

MRCシリーズ超硬テーパエンドミル 4枚刃/レギュラータイプ

通常価格(税別)： 4,850円 (税込価格：5,335円)

通常出荷日：在庫品1日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

最小発注数量

3	12	0.5	3.21	4	60	tebis / Zoller	2D/3D	1個
3	12	1	3.42	4	60	tebis / Zoller	2D/3D	1個
3	12	1.5	3.63	4	60	tebis / Zoller	2D/3D	1個
3	12	2	3.84	4	60	tebis / Zoller	2D/3D	1個
3	12	3	4.26	4	60	tebis / Zoller	2D/3D	1個
3	12	5	5.1	6	60	tebis / Zoller	2D/3D	1個
4	16	0.5	4.28	4	60	tebis / Zoller	2D/3D	1個
4	16	1	4.56	6	60	tebis / Zoller	2D/3D	1個
4	16	1.5	4.84	6	60	tebis / Zoller	2D/3D	1個
4	16	2	5.12	6	60	tebis / Zoller	2D/3D	1個
4	16	3	5.68	6	60	tebis / Zoller	2D/3D	1個
4	16	5	6.8	6	60	tebis / Zoller	2D/3D	1個
5	20	0.5	5.35	6	60	tebis / Zoller	2D/3D	1個
5	20	1	5.7	6	60	tebis / Zoller	2D/3D	1個
5	20	1.5	6.05	6	60	tebis / Zoller	2D/3D	1個
5	20	2	6.4	6	60	tebis / Zoller	2D/3D	1個
5	20	3	7.1	8	60	tebis / Zoller	2D/3D	1個
5	20	5	8.5	8	60	tebis / Zoller	2D/3D	1個
6	24	0.5	6.42	6	70	tebis / Zoller	2D/3D	1個
6	24	1	6.84	8	70	tebis / Zoller	2D/3D	1個
6	24	1.5	7.26	8	70	tebis / Zoller	2D/3D	1個
6	24	2	7.68	8	70	tebis / Zoller	2D/3D	1個
6	24	3	8.52	8	70	tebis / Zoller	2D/3D	1個
6	24	5	10.2	10	70	tebis / Zoller	2D/3D	1個
8	25	0.5	8.44	8	65	tebis / Zoller	2D/3D	1個
8	25	1	8.87	8	65	tebis / Zoller	2D/3D	1個
8	25	1.5	9.31	8	65	tebis / Zoller	2D/3D	1個
8	25	2	9.74	8	65	-	-	1個
8	25	3	10.62	10	70	tebis / Zoller	2D/3D	1個
8	25	5	12.37	12	90	tebis / Zoller	2D/3D	1個
10	35	0.5	10.61	10	85	tebis / Zoller	2D/3D	1個
10	35	1	11.22	10	85	tebis / Zoller	2D/3D	1個
10	35	1.5	11.83	10	85	tebis / Zoller	2D/3D	1個
10	35	2	12.44	12	90	tebis / Zoller	2D/3D	1個
10	35	3	13.67	12	90	tebis / Zoller	2D/3D	1個
10	35	5	16.12	16	90	tebis / Zoller	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

4,970円 ( 5,467円 )	在庫品1日目当日出荷可能
4,960円 ( 5,456円 )	在庫品1日目当日出荷可能
5,060円 ( 5,566円 )	在庫品1日目当日出荷可能
5,060円 ( 5,566円 )	在庫品1日目当日出荷可能
5,230円 ( 5,753円 )	在庫品1日目当日出荷可能
5,650円 ( 6,215円 )	在庫品1日目当日出荷可能
5,480円 ( 6,028円 )	在庫品1日目当日出荷可能
5,460円 ( 6,006円 )	在庫品1日目当日出荷可能
5,490円 ( 6,039円 )	在庫品1日目当日出荷可能
5,460円 ( 6,006円 )	在庫品1日目当日出荷可能
5,450円 ( 5,995円 )	在庫品1日目当日出荷可能
7,920円 ( 8,712円 )	在庫品1日目当日出荷可能
6,340円 ( 6,974円 )	在庫品1日目当日出荷可能
6,340円 ( 6,974円 )	在庫品1日目当日出荷可能
7,270円 ( 7,997円 )	在庫品1日目当日出荷可能
7,230円 ( 7,953円 )	在庫品1日目当日出荷可能
7,010円 ( 7,711円 )	在庫品1日目当日出荷可能
10,830円 ( 11,913円 )	在庫品1日目当日出荷可能
7,140円 ( 7,854円 )	在庫品1日目当日出荷可能
6,990円 ( 7,689円 )	在庫品1日目当日出荷可能
7,020円 ( 7,722円 )	在庫品1日目当日出荷可能
7,020円 ( 7,722円 )	在庫品1日目当日出荷可能
8,540円 ( 9,394円 )	在庫品1日目当日出荷可能
12,270円 ( 13,497円 )	在庫品1日目当日出荷可能
11,120円 ( 12,232円 )	在庫品1日目当日出荷可能
11,570円 ( 12,727円 )	在庫品1日目当日出荷可能
12,190円 ( 13,409円 )	在庫品1日目当日出荷可能
12,910円 ( 14,201円 )	在庫品1日目当日出荷可能
15,550円 ( 17,105円 )	在庫品1日目当日出荷可能
27,200円 ( 29,920円 )	在庫品1日目当日出荷可能
18,550円 ( 20,405円 )	在庫品1日目当日出荷可能
19,580円 ( 21,538円 )	在庫品1日目当日出荷可能
21,530円 ( 23,683円 )	在庫品1日目当日出荷可能
25,720円 ( 28,292円 )	在庫品1日目当日出荷可能
29,680円 ( 32,648円 )	在庫品1日目当日出荷可能
36,840円 ( 40,524円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・4枚刃形状の採用により、勾配付の側面加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより、長寿命を実現、高速加工・ドライ加工に最適です。
●4枚刃形状の採用により、勾配付の側面加工に最適です。

推奨切削条件

型番 TSC-TEM4R

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ダウンカットでご使用ください。ビビリが生じた場合は切削条件を下げてご使用ください。
ノンコート品は送り速度、回転速度とも下記条件の70%以下でご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	310	15500	260	15500	180	13000
1.5	310	10500	260	10500	180	8900
2	310	7950	260	7950	180	6650
2.5	310	6200	260	6200	180	5300
3	310	5150	260	5150	180	4450
4	310	3850	260	3850	180	3300
5	310	3100	260	3100	180	2650
6	310	2600	260	2600	180	2200
Ad	≦2.5D
Rd	≦0.02D

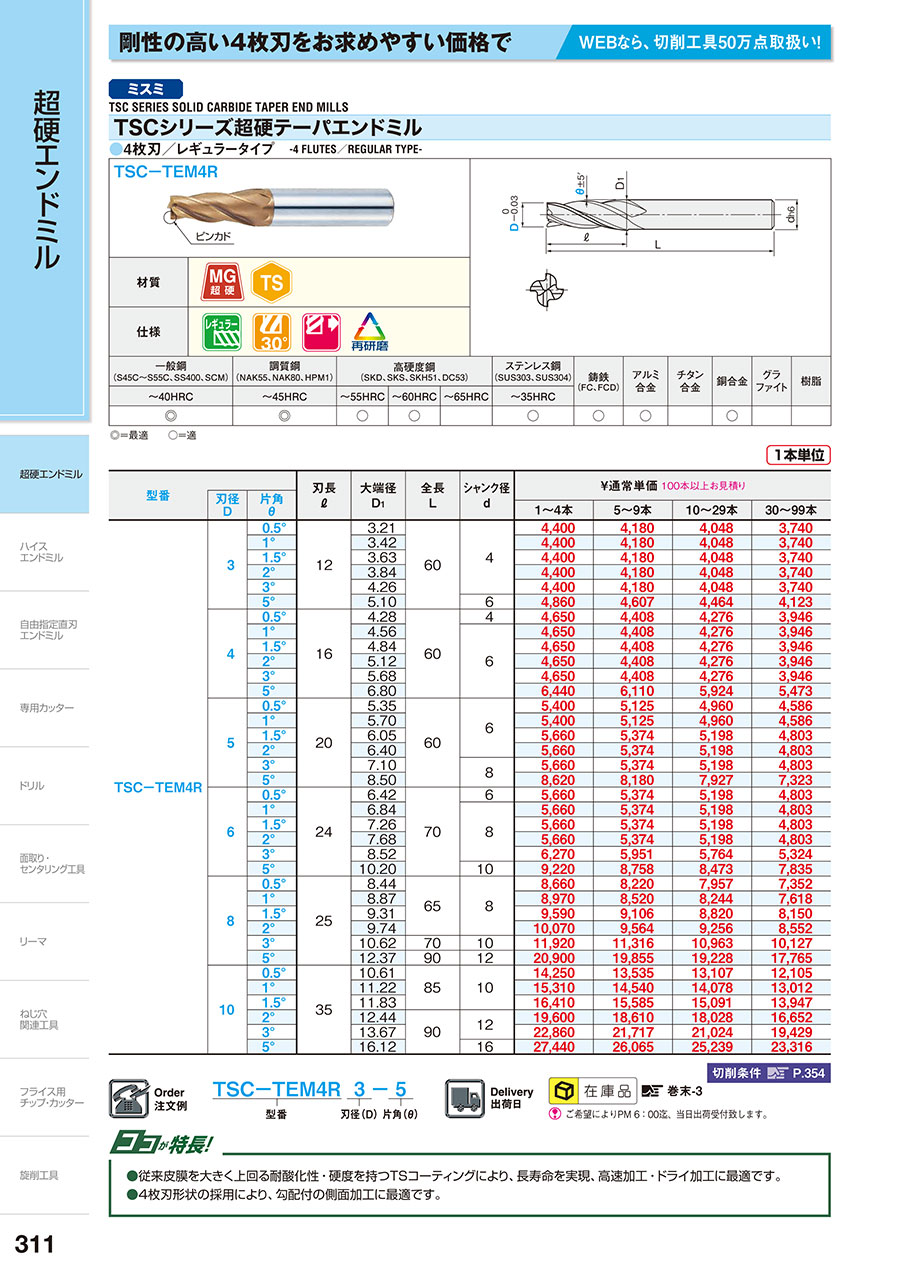

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TSCシリーズ超硬テーパエンドミル 4枚刃/レギュラーのレビュー

4平均満足度：4.016件のレビュー

星5
25%
星4
56%
星3
13%
星2
6%
星1
0%

30Lの側面加工

満足度：2.02021/02/22

4やすいので３枚刃がラインナップにあると非常に良いと思います。

ミスミからのコメント

いつもミスミをご利用頂きまして誠にありがとうございます。側面加工時に刃長の長い工具はビビリによって加工面が粗くなってしまうため、奇数刃もしくは不等リードの工具をお勧めさせていただいております。しかし、テーパーエンドミルにはご指摘の仕様をご用意出来ておりませんので、今後の開発の参考にさせていただきます。引き続きお引き立てを賜りますようお願い申し上げます。

0人が参考にしています。

ミキリ

満足度：4.02021/02/07

金型のインロ−部につかっております最近の型は四方にインロ−があるので必須ですね

0人が参考にしています。

ミキリ

満足度：4.02021/01/09

入れ子のインロ-などのミキリ部に使用してます問題なく使えております

0人が参考にしています。

ミキリ

満足度：4.02020/03/04

くいきり仕上げ時非常に重宝してます側面仕上げはかなりきれいです

0人が参考にしています。

金型加工

満足度：5.02019/12/03

切れ味加工面ともに問題ありません。他メーカー品だと高価なので費用が抑えられて大変いいです。

0人が参考にしています。

16件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 TSCシリーズ超硬テーパエンドミル 4枚刃/レギュラー	TSCシリーズ超硬テーパエンドミル 2枚刃/レギュラータイプ	MRCシリーズ超硬テーパエンドミル 4枚刃/レギュラータイプ	TSCシリーズ超硬テーパエンドミル 4枚刃/深リブ用	MRCシリーズ超硬テーパエンドミル 2枚刃/レギュラータイプ	超硬エアホールソリッドテーパーエンドミル
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	栄工舎
通常価格	4,960円-	3,530円 -	4,850円 -	4,790円 -	3,550円 -	16,832円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	3日目
加工用途（加工形状）	テーパ側面	テーパ側面	テーパ側面	-	テーパ側面	-
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / アルミ / 銅 / グラファイト
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	ノンコート
