鉄製フリーサイズ制御ボックスネジ止め組合せ型 FCSシリーズ

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックス 4点ネジ止め RSDXシリーズ

3.4

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックス水切りなしパチン錠 RSCシリーズ

4.2

通常出荷日：3 日目

基板・制御機器の組込みに最適です。前後パネルはサラネジ固定のためメンテナンスも...

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途
制御・中継
材質
鉄
穴加工対応
特注のみ対応
開閉形状
ネジ止め
基板・中板
鉄製
保護機能(耐環境性)
無
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
1.6
代表規格
なし
仕様
前後パネルネジ止め式

選定サポート情報：ボックス

未確定：候補が2型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t1.6	SPHC

サイズ	範囲	単位
W（幅）	100～400mm	1mm
H（高さ）	100～300mm	1mm
D（奥行）	150～400mm	1mm

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

お手持ちの穴加工図面で特注見積お受けします！

詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

規格表


		型番	-	下地処理	-	W	-	H	-	D	-	塗装色	-	追加工コード
穴加工無し	標準品	FCS	-			120	-	100	-	150	-	K	-
穴加工無し	下地処理	FCS	-	NS	-	120	-	100	-	150			-
下地処理をご注文の場合は塗装記号は不要です。												↑

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

「×」部は製作不可です。

D	H	W
D	H	100～199	200～299	300～400
150～199	100～149	○	○	○
	150～200	○	○	○
	201～249	×	×	×
	250～300	×	×	×
200～249	100～149	○	○	○
	150～199	○	○	○
	200～250	○	○	○
	251～300	×	×	×
250～299	100～149	○	○	○
	150～199	○	○	○
	200～250	○	○	○
	251～300	×	×	×
300～349	100～149	○	○	○
	150～199	○	○	○
	200～249	○	○	○
	250～300	○	○	○
350～400	100～149	○	○	○
	150～199	○	○	○
	200～249	○	○	○
	250～300	○	○	○

概要仕様

商品の特徴

サラネジを採用	ネジ固定でかつ頑丈な構造	パネルは簡単に取り外せます。

ゴム足オプション

追加工コード	¥加工単位
GM	1,620

注文例

FCS-120-150-200-G-GM

ゴム足型番：C-30-RK-20

（1175ページ）

詳細図は753ページ

放熱穴オプション

追加工コード	¥加工単位
HA	4,310

注文例

FCS-220-130-200-K-HA

※両側面に放熱穴があきます。

詳細図は753ページ

中板取付オプション

追加工コード	¥加工単位
NKT	7,440

注文例

FCS-250-200-300-E-NKT

詳細図は754ページ

*1：加工内容・台数によって納期が異なる場合もあります。

塗装色	粉体塗装

	K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1
		下地処理

	E 近似マンセル値 5Y8/1	NS ご購入後に指定色塗装される際はこちらが便利です。詳細は1108ページ

各面指定図

型番リスト

表示件数

型番

FCS-[100-400/1]-[100-300/1]-[150-400/1]-[E,G,K]

FCS-NS-[100-400/1]-[100-300/1]-[150-400/1]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

表面処理

RoHS?

最小発注数量

100 ～ 400	100 ～ 300	150 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	なし	10	1個
100 ～ 400	100 ～ 300	150 ～ 400	-	下地処理	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目

基本情報

基板・制御機器の組込みに最適です。前後パネルはサラネジ固定のためメンテナンスも楽々。

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

【ココが特長】
基板・制御機器の組込みに最適
●シンプル構造で頑丈なフリーサイズボックス。
●前後のパネルはサラネジ固定のためメンテナンスに便利です。
●穴加工の有無に関らず最短3日目出荷＊1

お手持ちの穴加工図面で特注見積お受けします！
下記窓口へ穴加工図面を送付ください。
推奨データ：PDF、CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
ミスミボックス特注見積センター：box@misumi.co.jp

配送について
本商品は西濃運輸にて出荷いたします。
運送便に対する要望・ご質問は必ずご注文時にQCT
センターにご連絡ください。

共通仕様

下地処理について

下地処理サービスのご案内

下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として
最適です。商品に応じて2種類の処理を使用しております。

＜りん酸亜鉛皮膜処理＞

＜鉄皮膜処理＞

梱包形態

付属品はボックス内部に同梱いたします。 ●制御盤ボックス（ハンドル） →パッキン、方眼シール（Fシリーズのみ）、カギ ●制御盤ボックス（ハンドル以外） →パッキン、方眼シール（Fシリーズのみ）
【ご注意】	・ボックス内部にも下地処理を施しております。

下塗り塗装との違い

	◆一部のシリーズで下塗りを採用しております。

	下塗りは「脱脂」「防錆」を目的とした途中工程の半製品となります。
	下塗りのまま放置すると変色し、サビの発生の原因となるため、下地処理と同様必ず上塗り塗装が必要となります。

近似マンセル値 2.5Y8.5/4	下塗り対応シリーズ	CUAシリーズ
		CUBシリーズ

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

カタログ

商品TOP

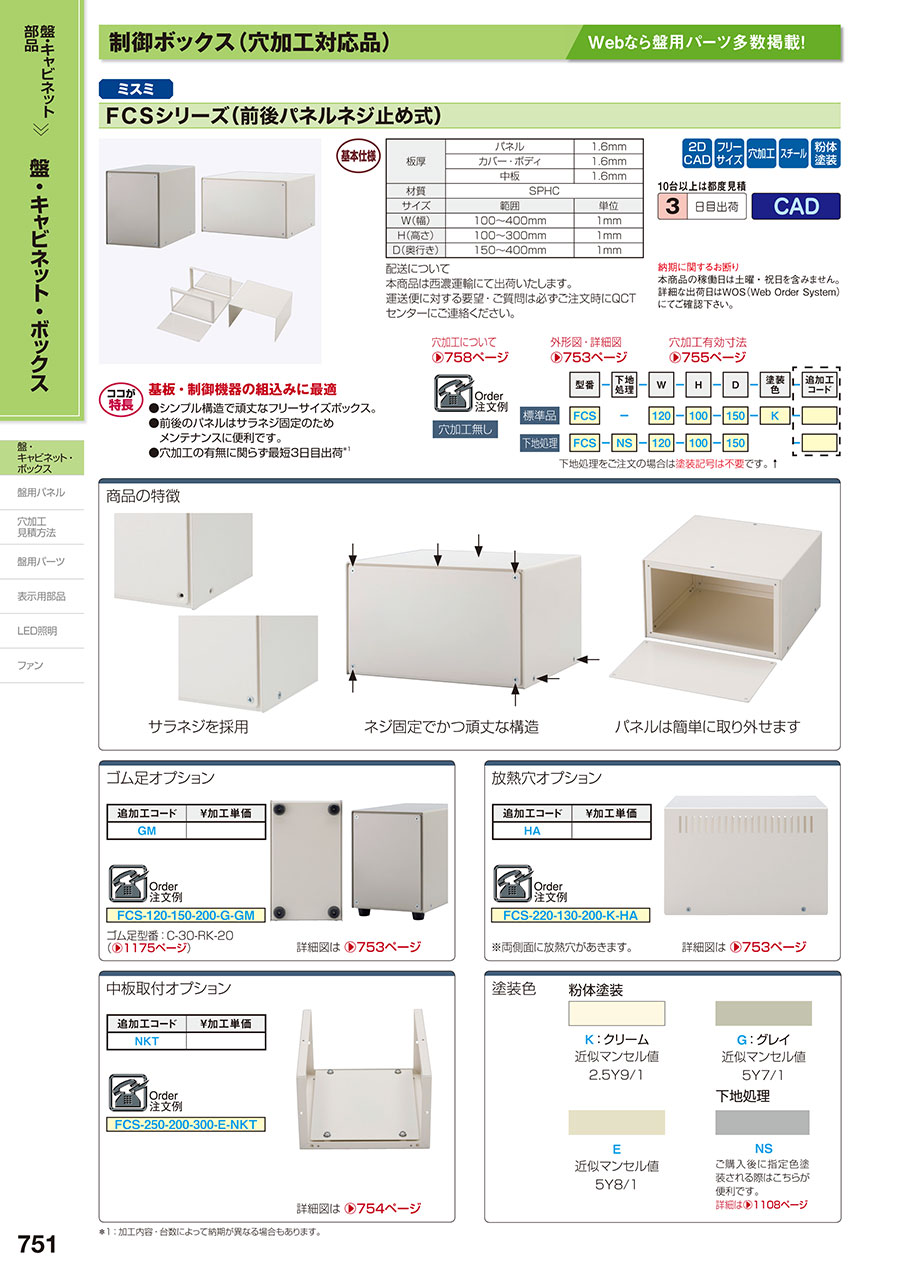

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>スタンダードタイプ
ミスミ
鉄製フリーサイズ制御ボックス片開き奥長ハンドル FDLAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>奥行MAX1200ｍｍまで対応可能
ミスミ
【穴加工無料】アルミフリーサイズパネル溝はめ込み型 APMシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>組付けしやすい前後パネルタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
