【穴加工無料】鉄製フリーサイズ制御ボックス自立盤ハンドル FJSAシリーズ

通常単価(税別): -

税込単価: -

通常出荷日：3日目

下面にケーブル引き込み用の開口と開口を塞ぐプレートも付いた自立盤。t1.6の厚板タイプ。

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
自立盤内に取付ける機器の重量や位置により台風や地震などの際に転倒する恐れがあります。
架台に取付けた上で、所定のアンカーボルトの他にも転倒防止の処理を必要に応じて実施ください。
2021年4月よりオプションETの接地端子の高さが15mmに変更となります。

詳細を確認

よく一緒に見られています

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ

通常出荷日：3 日目

よく一緒に見られています

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックス自立盤ハンドル FJTAシリーズ

通常出荷日：3 日目

未確定：候補が2型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位
W（幅）	400～1200mm	1mm
H（高さ）	400～1000mm	1mm
D（奥行）	250～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	Wが800mm以上は両開き
	・防水、耐塵仕様ではありません。※

[ ! ]※屋外使用の場合は、スチール・ステンレスボックスの
絞込み条件「保護機能(耐環境性)」より選定ください。

外形図は（>>こちら）と（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ] 固定寸CADデータType1は外形図、Type2は穴加工有効範囲の図面となります。
[ ! ] 3DCADデータのご用意はございません。
[ ! ] 外形公差は右記、公差表を参照ください。

寸法区分	W	H	D
1000以下	±1mm
1001以上	±2mm		‐

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードは会員登録・ログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積りはご相談ください。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・再見積りご希望の際もお気軽にご連絡ください

規格表

型番

‐

穴加工

‐

下地処理

‐

塗装色

‐

追加工

‐

穴加工コード

FJSA

‐

488

‐

512

‐

200

‐

（穴加工なし・追加工なし・塗装色）

FJSA

‐

200

‐

200

‐

100

（穴加工なし・追加工なし・下地処理）

FJSA

‐

150

‐

200

‐

100

‐

WB□□□□□□□□□

（穴加工あり・追加工なし・塗装色）

FJSA

‐

200

‐

150

‐

WB□□□□□□□□□

（穴加工あり・追加工なし・下地処理）

FJSA

‐

200

‐

150

‐

WB□□□□□□□□□

（穴加工あり・追加工あり・塗装色）

FJSA

‐

200

‐

150

‐

WB□□□□□□□□□

（穴加工あり・追加工あり・下地処理）

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日は「見積・注文」画面にてご確認ください。

規格一覧

[ ! ] 価格は型式生成後、「価格を確認」ボタンを押下して確認ください。
[ ! ]「×」部は製作不可です。

D	H	W
D	H	400～499	500～599	600～699	700～799	800～899	900～1000	1001～1100	1101～1200
250～295	400～499	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○
300～350	400～499	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○
355～400	400～499	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○

概要仕様

使用方法


ボックス上部構造	ボックス下部構造（開口プレート閉状態）	下面開口プレートを取り外した状態

[ ! ] 本製品は溶接構造です。扉は外せまずが、解体はできない仕様です。

扉開閉角度

[ ! ] 最大110度近辺で、扉が開くよう調整して製作しております。（あくまでも参考であり、保証値ではございません。）
内蝶番のため、平面壁に密着させても90度まで開閉可能です。90度固定のストッパー機構はございません。
[ ! ] 扉取り外しは扉蝶番のピンを抜くことで可能ですが、再度扉を取り付けできなくなる可能性がございます。
（取り外した場合は、保証対象外となります。）

塗装色
粉体塗装

K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	E 近似マンセル値 5Y8/1
[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら） [ ! ] 中板の塗装も対応しております。中板塗装ご指定の場合、塗装後上から方眼シールを貼付します。 [ ! ] 上記以外の塗装色は標準対応しておりません。

下地処理
NS	※ ご購入後に指定色塗装される際はこちらが便利です。詳細は（>>こちら）

穴加工サービス

穴加工サービス型番について
ボックス穴加工サービスで生成した型番は、「見積・注文」画面の「型番」に直接入力いただきますと、ご注文可能です。
型番は他のアカウントでも見積・注文は可能です。ただし、図面・CADデータの確認やダウンロードは、製作時のユーザーIDのみ対応しています。

立体図・平面図

立体図	平面図
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です	グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。

穴加工パターン

パターン	種類
丸穴
	丸穴	丸穴ビス穴	丸穴ビス穴	丸穴ビス穴	キー溝付き	廻止メ	丸穴3個	丸穴ビス穴	弧切欠き	U字切欠き
	丸穴	2個付き	3個付き	4個付き	丸穴	丸穴	（PCD）	4個付き（PCD）	丸穴	丸穴
角穴
	角穴	角穴ビス穴	角穴ビス穴	丸穴4個	角穴ビス穴	角穴ビス穴
	角穴	付き	4個	丸穴4個	4個内付き	2個掛違い
角丸角穴
	角穴角丸	角穴角丸	角長穴	角長穴	ファン穴	ファン穴	ファン穴	ファン穴
	角穴角丸	ビス穴付き	角長穴	ビス穴付き	1	2	3	4
ネジその他
	タップ穴	タップ穴3個	タップ穴4個	タップ穴4個	ボス加工	スリット穴	スリット穴	D-subコネクタ
	タップ穴	（PCD）		（PCD）		1	2	（ハンダ・圧着）

[ ! ] 穴加工後に塗装します。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。

穴加工サービス設計履歴確認方法
ボックス穴加工サービスで設計した履歴はMyページ→「ボックス穴加工サービス設計履歴」から確認できます。

部材

ハンドル

中板

中板取付金具

接地端子

パッキン

キーNo：200（2個付属）

ボックス外径寸法：W-70mm
ボックス外径寸法：H-70mm

ー

サイズ：M8
追加工2：ET、LET仕様

材質：NR(天然ゴム)スポンジ
厚さ：6mm　幅：20mm

キー型番：KEY200

ハンドル型番：MFL-110

※1.方眼シール貼付
※2.Wが871mm以上の場合、
両端に貼り付けない部分が生じます。
※3.単品販売しておりません。

※単品販売しておりません。

※単品販売しておりません。
類似品は（>>こちら）

[ ! ] 自立盤内に取付ける機器の重量や位置により台風や地震などの際に転倒する恐れがあります。
[ ! ] 架台に取付けた上で、所定のアンカーボルトの他にも転倒防止の処理を必要に応じて実施ください。
[ ! ] アイボルトは標準で付いております。アイボルト不要の場合、FSAシリーズ（>>こちら）をご検討ください。
[ ! ] 板厚2.3mmタイプのFJTAシリーズの詳細はWebにてご確認下さい。

型番リスト

表示件数

型番

FJSA-[400-1200/1]-[400-1000/1]-[250-400/5]-[E,G,K]

FJSA-NS-[400-1200/1]-[400-1000/1]-[250-400/5]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

表面処理

RoHS?

最小発注数量

400 ～ 1200	400 ～ 1000	250 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	なし	10	1個
400 ～ 1200	400 ～ 1000	250 ～ 400	-	下地処理	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目

基本情報

下面にケーブル引き込み用の開口と開口を塞ぐプレートも付いた自立盤。t1.6の厚板タイプ。

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
自立盤内に取付ける機器の重量や位置により台風や地震などの際に転倒する恐れがあります。
架台に取付けた上で、所定のアンカーボルトの他にも転倒防止の処理を必要に応じて実施ください。
2021年4月よりオプションETの接地端子の高さが15mmに変更となります。

【ご注意】

新型肺炎の影響によりハンドルの供給が安定しないため、一時的にH-85ハンドルに変更する場合がございます。ハンドルのご指定はいただけません。
予めご了承ください。
各商品の仕様は以下リンクよりご確認ください。
ハンドル型番：MFL-110
ハンドル型番：H-85

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

【ココが特長】
自立盤ボックスもフリーサイズでご提供
●板厚1.6mmのフリーサイズ自立盤ボックスです。
●穴加工の有無に関わらず最短3日目出荷。＊1
●下面を除く全ての面にタップ加工可能です。
架台は付属しておりません。
→架台FSCBシリーズ（>>こちら）を別途ご注文ください。
ボックスと架台との接続ボルトは架台側に付属しております。

共通仕様

下地処理について

下地処理サービスのご案内

下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として最適です。商品に応じて2種類の処理を使用しております。

<りん酸亜鉛皮膜処理>

【穴加工無料】鉄製フリーサイズ制御ボックス自立盤ハンドル FJSAシリーズ:関連画像

<鉄皮膜処理>

梱包形態

付属品はボックス内部に同梱いたします。
●制御盤ボックス（ハンドル）
　→パッキン、方眼シール（Fシリーズのみ）、カギ
●制御盤ボックス（ハンドル以外）
　→パッキン、方眼シール（Fシリーズのみ）

ご注意
・ボックス内部も下地処理
を施しております。

下塗り塗装との違い

近似マンセル値　2.5Y8.5/4

◆一部のシリーズで下塗りを採用しております。
下塗りは「脱脂」「防錆」を目的として途中工程の半製品となります。
下塗りのまま放置すると変色し、サビの発生の原因になるため、下地処理と同様必ず上塗り塗装が必要となります。

下塗り対応シリーズ CUAシリーズ

CUBシリーズ

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

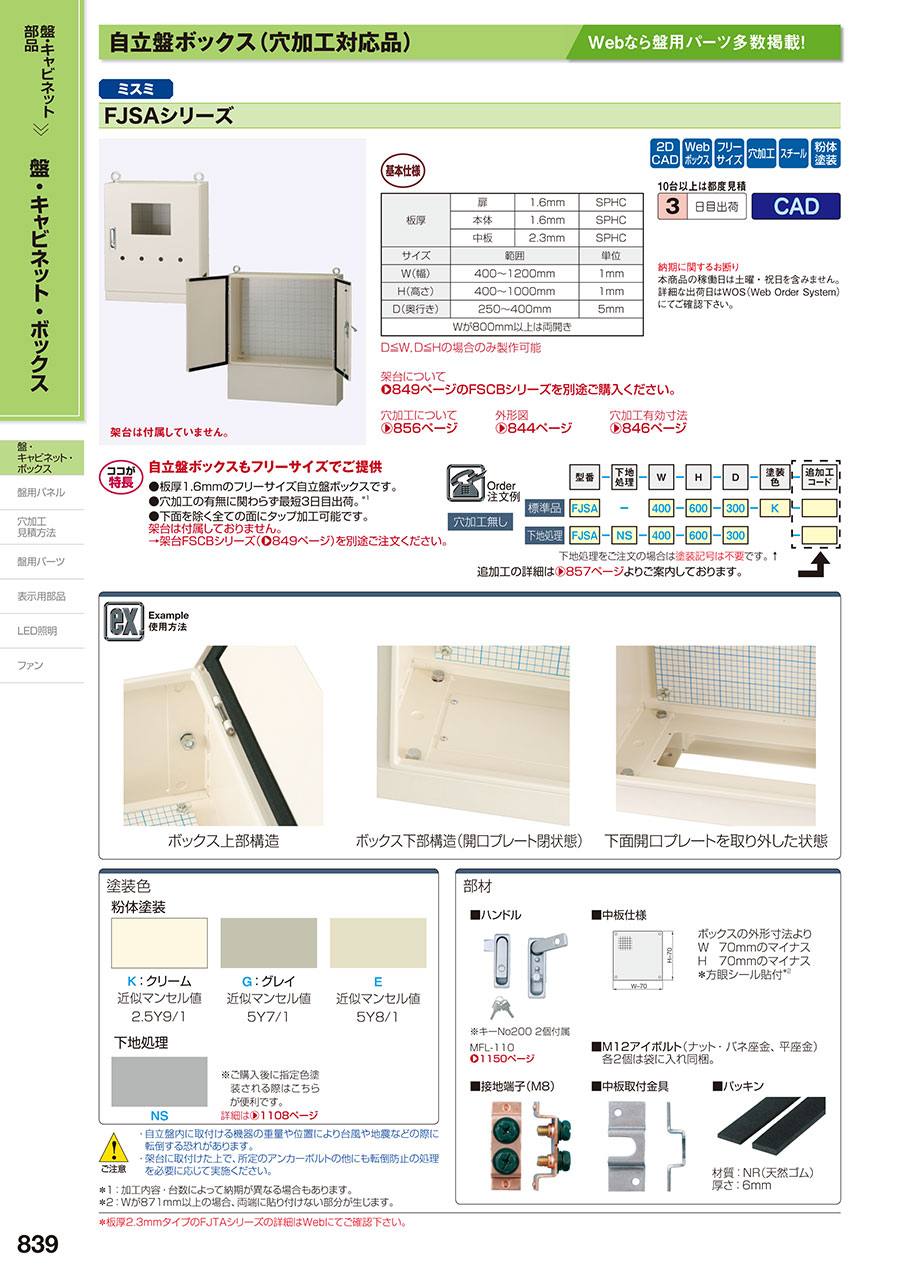

カタログ
