【穴加工無料】鉄製 フリーサイズ 制御ボックス 水切りあり パチン錠 RSBシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
3辺10mm単位で指定、フリーサイズ・低価格のスチールボックス！
- 外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
きょう雑物測定図表0.7mmを外観基準として採用しております。
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。 - 下地処理（リン酸鉄皮膜）の状態においては防錆性はありません。
下地処理の場合、パッキン同梱にて出荷します。 - 本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。部材の個別配送につきましても承っておりませんので、予めご了承ください。
- 塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【基本仕様】
外形図・穴加工有効寸法は（>>こちら）詳細図は（>>こちら）をご確認ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。
|
|
|
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積など、製作可否を含めたお見積り依頼ができます。
・穴加工サービスでは指示できない加工や穴サイズ変更、穴加工の角度変更、穴数が多く設計が困難な場合
・扉単品、扉逆開きへの変更、DINレールの追加、蝶番などの単品部品をご希望の場合
[ NG ]標準品以外の塗装色の指示はできません。塗装色なしをご希望の場合は、「下地処理」の依頼をご検討ください。
[ NG ]中板単品の販売はございません。ご希望の際は汎用パネル(>>こちら)をご検討ください。
[ NG ]中板単品の販売はございません。ご希望の際は汎用パネル(>>こちら)をご検討ください。
規格表
| 型式 | ‐ | 穴加工 | ‐ | W | ‐ | H | ‐ | D | ‐ | 塗装色 | ‐ | 追加工コード | ‐ | 穴加工コード | |
| RSB12 | ‐ | 400 | ‐ | 300 | ‐ | 200 | ‐ | K | （追加工なし・穴加工なし） | ||||||
| RSB16 | ‐ | 400 | ‐ | 300 | ‐ | 200 | ‐ | K | ‐ | NN | （追加工あり・穴加工なし） | ||||
| RSB16 | ‐ | PS | ‐ | 400 | ‐ | 300 | ‐ | 200 | ‐ | K | ‐ | PD | ‐ | WB□□□□□□□□□□ | （追加工あり・穴加工あり） |
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 旧型番「RSB12W、RSB16W」は現在使用できません。新型番との仕様の違いはございません。マイページの設計履歴より新型番を発行のうえ、ご注文ください。手順・詳細は(>>こちら)
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
| お値引き | ||
| 10～29台 5% | 30～49台 10% | 50台〜 15% |
【基本仕様】
| ボックスタイプ | ||
| RSB12 | RSB16 | |
| 材質 | SPCC | SPHC |
| 板厚 | 扉・本体 1.2ｍｍ | 扉・本体 1.6ｍｍ |
| 中板 | 鉄製基盤（1.6ｍｍ） | |
| 中板サイズ | （W-30）×（H-30） | |
| 開閉金具 | パチン錠（ステンレス製） | |
| 開口部分 | 水切あり | |
追加工
■ 追加工コード一覧
| 追加工 | コード | 追加工内容 | 加工詳細 |
| 1 | AN | 接地端子・中板・中板取付金具なし | 接地端子・中板・中板取付金具を付属しません |
| BN | 中板・中板取付金具なし | 中板・中板取付金具を付属しません | |
| NN | 中板のみなし | 中板のみ付属しません | |
| 2 | PD | 扉裏パッキン貼らずに同梱 | パッキンを貼り付けずに商品に同梱して出荷します |
■パッキン扉貼付、同梱条件
[ ! ] 追加工「PD」を指定の場合、パッキンは貼りつけずに同梱します。そのため、お客様にて貼り付けていただく必要がございます。
追加工「PD」を指定しない場合、貼り付けた状態で出荷します。
[ ! ] 下地処理はパッキンが同梱のみでの出荷です。（PD追加工コード指定不要です）
塗装色指定の場合は通常パッキン貼付での出荷ですが、外した状態での同梱をご希望の場合は「PD」を指定してください。
例）-K（塗装色：クリーム）-PD（パッキン同梱）-NN（中板なし）
| 絞込み条件 | パッキン | ||
| 塗装色 | 追加工2 | 扉貼付 | 同梱 |
| あり | ー | 〇 | × |
| [PD] 扉裏パッキン貼らずに同梱 | × | 〇 | |
| なし | ー | × | 〇 |
追加工「PD」を指定しない場合、貼り付けた状態で出荷します。
[ ! ] 下地処理はパッキンが同梱のみでの出荷です。（PD追加工コード指定不要です）
塗装色指定の場合は通常パッキン貼付での出荷ですが、外した状態での同梱をご希望の場合は「PD」を指定してください。
例）-K（塗装色：クリーム）-PD（パッキン同梱）-NN（中板なし）
概要仕様
■塗装色
| 粉体塗装 | 下地処理 | ||||
 |  |  |  |  |  |
| Ｋ：クリーム 近似マンセル値 2.5Ｙ9/1 | Ｇ：グレイ 近似マンセル値 5Ｙ7/1 | W：ホワイト 近似マンセル値 N9.5 | Ｅ 近似マンセル値 5Ｙ8/1 | Ｂ：ブラック 近似マンセル値 Ｎ1 | Ｓ 下地処理の詳細は(>>こちら) |
[ ! ] 下地処理品の場合は製品の保管環境により短時間で錆びが発生する場合がありますので、速やかに上塗り塗装をお願いします。

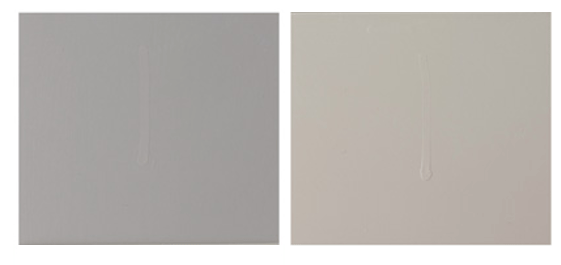

◆タッチアップ処理について
タッチアップ処理を行った場合、以下のような塗装となります。
タッチアップ処理を行った場合、以下のような塗装となります。
構造
| 水切あり構造 | |
| 貼り合わせ（1） | 貼り合わせ（2） |
 |  |
■扉開閉角度
[ ! ] 最大170度近辺で、扉が開くよう調整して製作しております。
（あくまでも参考であり、保証値ではございません）
外蝶番のため、壁に密着不可となります。
[ ! ] 蝶番を外すことで扉を取り外すことが可能です。
[ ! ] 扉のみの単品販売はしておりません。
ご希望の場合は、特注お見積りへご相談ください
[ ! ] 最大170度近辺で、扉が開くよう調整して製作しております。
（あくまでも参考であり、保証値ではございません）
外蝶番のため、壁に密着不可となります。
[ ! ] 蝶番を外すことで扉を取り外すことが可能です。
[ ! ] 扉のみの単品販売はしておりません。
ご希望の場合は、特注お見積りへご相談ください
穴加工サービス

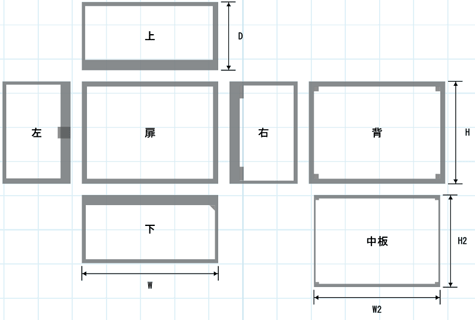

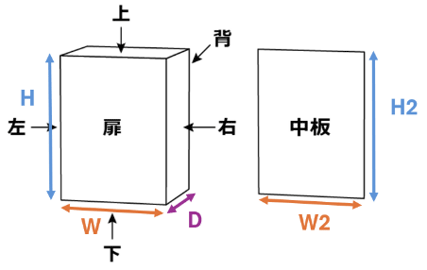

■立体図、展開図（一例）
| 立体図 | 展開図 |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています ※3 中板は扉を開け内側から見た矢視方向です  |  |
| 加工面はすべて外から見た図となります。 | 中板は扉を開けて正面側から見た図面となります。 グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 |
■穴加工パターン種類
[ ! ] 穴加工後に塗装します。
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外のご指定はできかねます。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 2個付 | 丸穴ビス穴 3個付 | 丸穴ビス穴 4個付 | キー溝付 丸穴 | 廻止メ 丸穴 | 丸穴3個 （PCD） | 丸穴ビス穴 4個付（PCD） | 弧切欠き 丸穴 | U時欠き 丸穴 | |
| 角穴 |  |  |  |  |  |  | ||||
| 角穴 | 角穴ビス穴 付 | 角穴ビス穴 4個 | 丸穴4個 | 角穴ビス穴 4個内付 | 角穴ビス穴 2個掛違い | |||||
| 角丸 角穴 |  |  |  |  |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 ビス穴付 | 角長穴 | 角長穴 ビス穴付 | ファン穴 1 | ファン穴 2 | ファン穴 3 | ファン穴 4 | |||
| ネジ その他 |  |  |  |  |  |  | ||||
| タップ穴 | タップ穴3個 （PCD） | タップ穴4個 | タップ穴4個 （PCD） | バーリング穴 | スリット穴 | |||||
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外のご指定はできかねます。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
■加工穴の普通寸法許容差
JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
| 単位㎜ | ||||
| 加工穴寸法の区分 | 寸法許容差 | |||
| 6以下 | ±0.1 | |||
| 6を超え | 30以下 | ±0.2 | ||
| 30を超え | 120以下 | ±0.3 | ||
| 120を超え | 400以下 | ±0.5 | ||
| 400を超え | 1000以下 | ±0.8 | ||
| 1000を超え | 2000以下 | ±1.2 | ||
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
■部材
[ ! ] 取り付け足は付属しておりません。
[ ! ] パチン錠から鍵付きハンドル仕様への変更は対応しておりません。
[ ! ] ねじを外すことで中板は着脱が可能です。
| 開閉金具(パチン錠) | 蝶番 | 接地端子 | パッキン(扉裏四辺) | 中板 |
| 材質：ステンレス | 材質：ステンレス | M5グリーンボルト 首下長さ10mm ×1箇所 | 材質：天然ゴムスポンジ 幅：6mm 厚さ：2mm | ボックス外形寸法：W-30mm ボックス外形寸法：H-30mm 中板浮き高さ10mm上下2方向曲げ 取付部品：M4スタッドナット溶接 |
 |  |  |  |  |
※単品販売しておりません。 | ※単品販売しておりません。 | ※単品販売しておりません。 | ※単品販売しておりません。 | ※中板は背面に取りつけて納品します。 ※単品販売しておりません。 |
[ ! ] パチン錠から鍵付きハンドル仕様への変更は対応しておりません。
[ ! ] ねじを外すことで中板は着脱が可能です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
3辺10mm単位で指定、フリーサイズ・低価格のスチールボックス！
ご注意
- 外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
きょう雑物測定図表0.7mmを外観基準として採用しております。
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。 - 下地処理（リン酸鉄皮膜）の状態においては防錆性はありません。
下地処理の場合、パッキン同梱にて出荷します。 - 本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。部材の個別配送につきましても承っておりませんので、予めご了承ください。
- 塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
大口注文もお任せください！
20個までの数量は、即見積・即注文可能！
20個までの数量は、即見積・即注文可能！
【ココが特長】
水切ありの低価格品です
●フリーサイズでの低価格を実現。
●小型サイズ向けの仕様改良版です。
水切ありの低価格品です
●フリーサイズでの低価格を実現。
●小型サイズ向けの仕様改良版です。
【お知らせ】
遂に塗装色ホワイトが登場！
（※近似マンセル値：N9.5、全ツヤとなります）
遂に塗装色ホワイトが登場！
（※近似マンセル値：N9.5、全ツヤとなります）
※1 DXFダウンロードはWOSログインが必要となります。

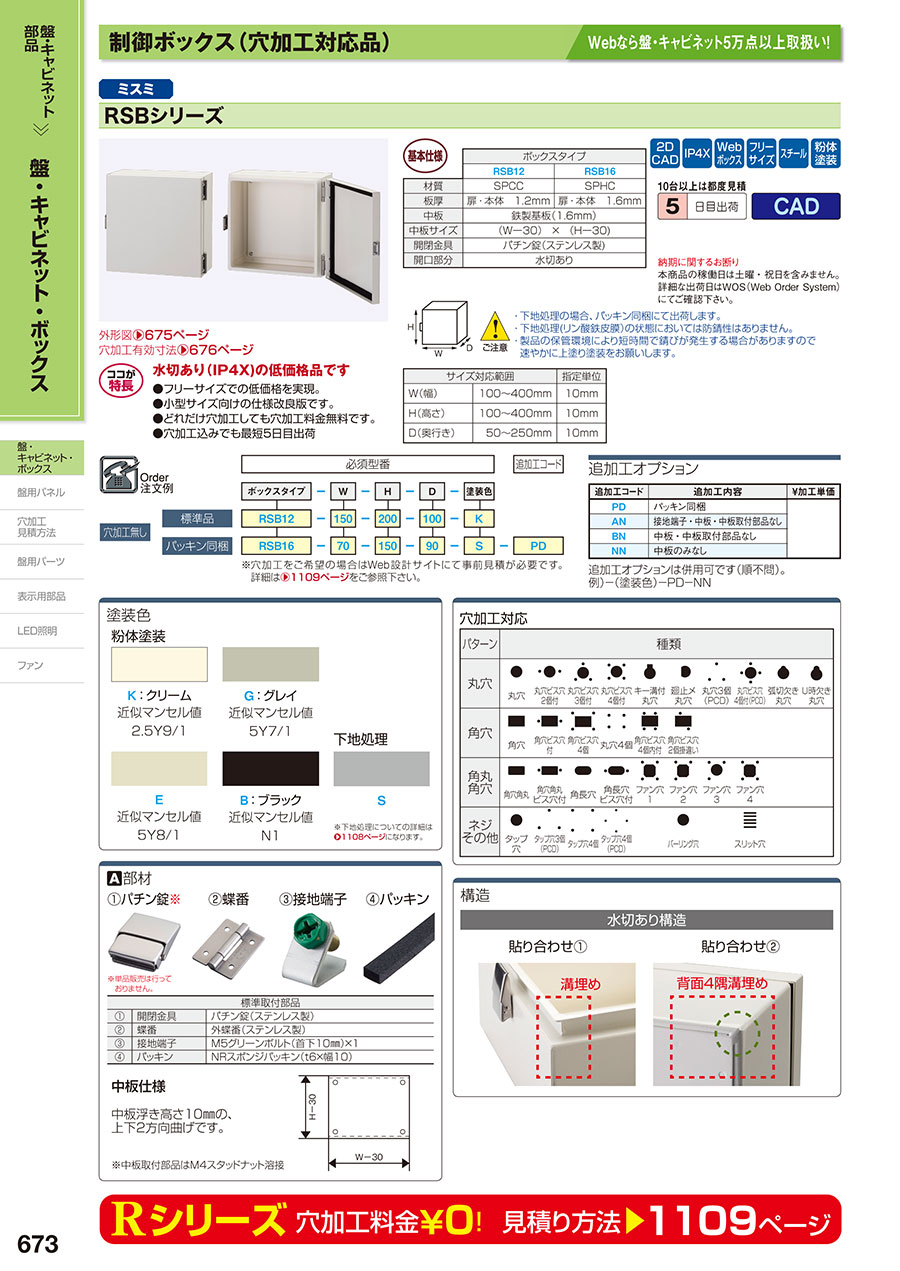

カタログ
商品担当おすすめ
【穴加工無料】鉄製 フリーサイズ 制御ボックス 水切りあり パチン錠 RSBシリーズのレビュー
機械設備の制御BOX
5
5.02022/09/22
機械設備の制御BOXとして使用しました。
穴加工サービスが最高に便利で
製品の仕上がりも綺麗です。
0人が参考にしています。
中継ボックスに使用
5
5.02021/08/04
中継ボックスに、この制御ボックス(RSB12)を使用しました。客先の設備で使われているボックスの仕様が、このボックスとぴ...もっと読む
0人が参考にしています。
電機保守担当者の使用部品として購入。
3
3.02019/01/22
価格と納期がすぐに分かるので、予定が立てやすくて助かっています。
0人が参考にしています。
よくあるご質問（FAQ）
Q穴加工の指定方法を教えて下さい。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
QWeb設計ボックスサイトの使用方法を教えてください。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
Q図面が手元にありますが、どこに送信すればよいですか？
A
申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
