【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠下塗り対応 CUBシリーズ

通常単価(税別): -

税込単価: -

通常出荷日：7日目

納品後に再塗装しやすい下塗り対応、パチン錠タイプのスチールボックス！

2020年6月1日より、7日目出荷に変更となります。予めご了承ください。

よく一緒に見られています

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠 FSBシリーズ

通常出荷日：3 日目

よく一緒に見られています

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠カラータイプ CNB CSBシリーズ

通常出荷日：9 日目

型番:

CUB-[200-700/1]-[200-800/1]-[100-350/5]

解除

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

CUB-[200-700/1]-[200-800/1]-[100-350/5]の仕様・寸法情報

用途

制御・中継

材質

鉄

外形寸法W 横(幅)(mm)

200 ～ 700

外形寸法H 縦(高さ)(mm)

200 ～ 800

外形寸法D 奥行(厚み)(mm)

100 ～ 350

穴加工対応

Web設計対応

開閉形状

パチン錠

基板・中板

鉄製

保護機能(耐環境性)

無

板厚（本体）(mm)

1.6

板厚（扉・カバー）(mm)

1.6

板厚（中板）(mm)

2.3

表面処理

下塗り

代表規格

なし

RoHS?

chemSHERPA

調査中

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位
W（幅）	200～700mm	1mm
H（高さ）	200～800mm	1mm
D（奥行）	100～350mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

お手持ちの穴加工図面で特注見積お受けします！
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

規格表

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

「×」部は製作不可です。

D	H	W
D	H	200～299	300～399	400～499	500～599	600～700
100～135	200～299	○	○	○	─	─
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
140～155	200～299	○	○	○	─	─
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
160～195	200～299	○	○	○	─	─
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
200～245	200～299	○	○	○	─	─
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
250～295	200～299	○	○	○	─	─
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
300～350	200～299	─	─	─	─	─
	300～399	─	○	○	○	○
	400～499	─	○	○	○	○
	500～599	─	○	○	○	○
	600～699	─	○	○	○	○
	700～800	─	○	○	○	○

概要仕様

穴加工サービス標準公差

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2~29.9	0.1	±0.2
30~60	1.0	+0.4
30~60	1.0	-0.2
61~120	1.0	+0.8
61~120	1.0	-0.2
121~	1.0	+0.8
121~	1.0	-0.2

■角穴加工公差

角穴サイズ	5~30	30.1~60	60.1~130	131~
（mm）
公差	±0.2	+0.3	+0.3	+0.3
（mm）		-0.2	-0.2	-0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

型番リスト

表示件数

型番

CUB-[200-700/1]-[200-800/1]-[100-350/5]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

RoHS?

最小発注数量

200 ～ 700

200 ～ 800

100 ～ 350

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

7日目

詳細情報

基本情報

基本情報

納品後に再塗装しやすい下塗り対応、パチン錠タイプのスチールボックス！

ご注意

2020年6月1日より、7日目出荷に変更となります。予めご了承ください。

下塗り出荷だと上塗り塗装が大変“楽”です
●フリーサイズでサイズが指定できるパチン錠タイプのボックス
●穴加工の有無に関わらず5日目出荷。＊1
●納品後に再塗装しやすい下塗り塗装まで実施。

（W+H）が1400mm以上の場合、すべて木枠での出荷となります。
（W+H）が2000mm以上の場合、中板を別梱包で発送します。

■ 穴加工サービスに関するご注意 ■
本商品はタップ加工後に塗装を行う為、ネジ山に塗料が入り込みます。
商品到着後にお手元での再タップ加工が必要となる場合がございます。
製造工程上、マスキング対応、弊社での再タップは行っておりません。予めご了承ください。

外形図は、こちらをご確認ください。
穴加工有効寸法は、こちらをご確認ください。

※2017年9月1日より前の作図分は穴加工無料対象外です。
※特注見積は穴加工積算価格（有料）となります。

カタログ

商品TOP

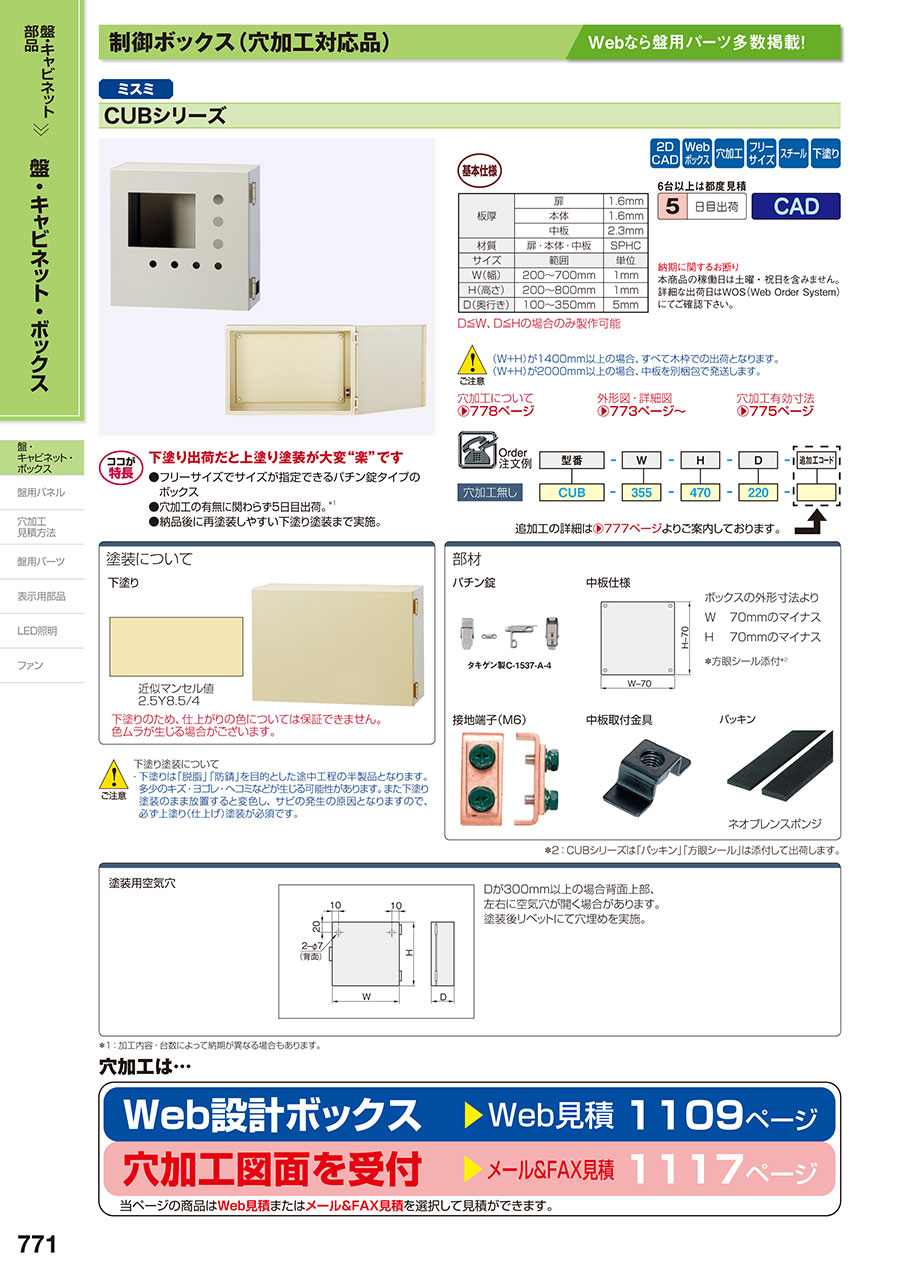

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠カラータイプ CNB CSBシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>カラーバリエーション豊富
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックス水切りなしパチン錠 RSCシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>小型サイズ対応
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックス水切りありパチン錠 RSBシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>小型サイズ対応

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠下塗り対応 CUBシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q穴加工の指定方法を教えて下さい。

下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/

QWeb設計ボックスサイトの使用方法を教えてください。

下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
