【穴加工無料】鉄製 フリーサイズ 制御ボックス ネジ止め 中板無し 水切りなし RFSPシリーズ
規格・仕様：
- スチール
- フリーサイズ
- 粉体塗装
ご注意
- 2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略” - 本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
- 2020年11月よりオプションETの接地端子の高さが15mmとなります。
- 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
未確定：候補が2型番あります。
商品仕様
【基本仕様】
外形図 詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
|
|
絞込み条件「保護機能(耐環境性)」より選定ください。 |
[ ! ] サイズ範囲外をご希望の場合は、特注お見積りへご相談ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。3DCADデータご用意はございません。
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・お手持ちの穴加工図面で特注見積お受けします！
規格表
| 型番 | - | 穴加工 | - | 表面処理 | - | W | - | H | - | D | - | 塗装色 | - | 追加工コード | - | 穴加工コード | |||
| 穴加工無し | 標準品 | RFSP | - | 280 | - | 220 | - | 125 | - | E | |||||||||
| 表面処理 | RFSP | - | NS | - | 280 | - | 220 | - | 125 | ||||||||||
| 穴加工有り | 表面処理 | RFSP | - | PS | - | NS | - | 280 | - | 220 | - | 125 | - | FW | - | WB□□□□□□□□□□ | |||
| 下地処理(NS)をご注文の場合は塗装記号は不要です。 | ↑ | ||||||||||||||||||
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
| 規格一覧 |
「×」部は製作不可です。
[ ! ]D≦W、D≦Hの場合のみ製作可能
D>W、D>Hをご希望の場合は、特注お見積りへご相談ください。
| D | H | W | ||||
| 200～299 | 300～399 | 400～499 | 500～599 | 600～700 | ||
| 100～135 | 200～299 | ○ | ○ | ○ | × | × |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 140～155 | 200～299 | ○ | ○ | ○ | × | × |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 160～195 | 200～299 | ○ | ○ | ○ | × | × |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 200～245 | 200～299 | ○ | ○ | ○ | × | × |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 250～295 | 200～299 | ○ | ○ | ○ | × | × |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 300～350 | 200～299 | × | × | × | × | × |
| 300～399 | × | ○ | ○ | ○ | ○ | |
| 400～499 | × | ○ | ○ | ○ | ○ | |
| 500～599 | × | ○ | ○ | ○ | ○ | |
| 600～699 | × | ○ | ○ | ○ | ○ | |
| 700～800 | × | ○ | ○ | ○ | ○ | |
| 355～400 | 200～299 | × | × | × | × | × |
| 300～399 | × | × | × | × | × | |
| 400～499 | × | × | ○ | ○ | ○ | |
| 500～599 | × | × | ○ | ○ | ○ | |
| 600～699 | × | × | ○ | ○ | ○ | |
| 700～800 | × | × | ○ | ○ | ○ | |
D>W、D>Hをご希望の場合は、特注お見積りへご相談ください。
追加工
| 追加工 | コード | 追加工内容 | 加工詳細 |
| 1 | PD | パッキン同梱 | パッキンを貼り付けずに商品に同梱して出荷 |
| FW | フラットバー溶接 | 指定取付位置※にフラットバーを溶接（4箇所） | |
| LW | L型アングル溶接 | 指定取付位置※にL型アングルを溶接（4箇所） | |
| ET | 扉裏面接地端子溶接 | 扉裏の指定位置に設置端子を溶接 | |
| TL | 扉逆開き | 片開き：扉を逆方向に開く変更、両開き：左扉が先に開く変更 | |
| ZH | 図面ホルダー取付 | 扉指定取付位置にボス溶接し図面ホルダーを取付出荷 |
[ ! ] 追加工の詳細は（>>こちら）をご確認ください。
概要仕様
使用方法 | ||
 |  |  |
| 中板・中板取付金具 接地端子なし | 折返し（水切）なし | 背面への穴加工に最適 |
扉の開閉はパチン錠となります。
扉取り外しは扉蝶番のピンを抜くことで可能ですが、再度扉を取り付けできなくなる可能性がございます。
（取り外した場合は、保証対象外となります。）
扉取り外しは扉蝶番のピンを抜くことで可能ですが、再度扉を取り付けできなくなる可能性がございます。
（取り外した場合は、保証対象外となります。）
[ ! ] 表面処理なし(塗装色指定)の場合、パッキンは扉に貼付されます。
表面処理なしでも追加工2[PD]を指定すると、パッキンは同梱されます。
下地処理の場合、パッキンは同梱のみとなります。※[PD]は指定不要です。
■パッキン扉貼付、同梱条件
表面処理なしでも追加工2[PD]を指定すると、パッキンは同梱されます。
下地処理の場合、パッキンは同梱のみとなります。※[PD]は指定不要です。
■パッキン扉貼付、同梱条件
| ||||||||||||||||||||
穴加工サービス
立体図、展開図
| ■立体図 | ■展開図 | |
 ※1 黒矢印は面の矢視方向を示しています※2 色矢印は外形寸法を示しています ※3 中板は扉を開け内側から見た矢視方向です |  ・中板は扉側から見た図面となります ・グレーの範囲は加工指定ができません ※図は一例となります（外寸により加工不可領域は変わります） |
■穴加工パターン
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
M4：Φ8、L12、ネジ深さ7.5mm
M5：Φ10、L12、ネジ深さ6.8mm
M6：Φ10、L15、ネジ深さ9.0mm
（一部溶接できない面があります）
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
M4：Φ8、L12、ネジ深さ7.5mm
M5：Φ10、L12、ネジ深さ6.8mm
M6：Φ10、L15、ネジ深さ9.0mm
（一部溶接できない面があります）
■丸穴加工公差
| ■角穴加工公差
|
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
■部材
[ ! ] 加工内容・台数によって納期が異なる場合もあります。
[ ! ] ヒンジピン 型番：B-99-□（>>こちら）
Ｅ形止め輪（軸用）型番：NETW□□（>>こちら）
| 開閉金具 | パッキン | ||||
| パチン錠(ステンレス製) タキゲン製 ：C-1537-A-4 (>>こちら) | 材質：NR(天然ゴム)スポンジ 厚さ：6mm、幅：20mm | ||||
 |  | ||||
| ※単品販売しておりません。 |
[ ! ] ヒンジピン 型番：B-99-□（>>こちら）
Ｅ形止め輪（軸用）型番：NETW□□（>>こちら）
●扉裏面への接地端子の溶接、ボックス固定用金具の溶接については（>>こちら）を参照ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
背面に中板と取付部品がないため、タッチパネルの取付にも最適です。
ご注意
- 2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略” - 本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
- 2020年11月よりオプションETの接地端子の高さが15mmとなります。
- 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
大口注文もお任せください！
20個までの数量は、即見積・即注文可能！
20個までの数量は、即見積・即注文可能！
【ココが特長】
中板・中板取付金具・接地端子なし、本体折り返しなしのパチン錠ボックスです
●背面に部品がないため、タッチパネルの角穴加工に最適。
●穴加工の有無に関わらず最短3日目出荷＊1
●全6面にタップ加工可能です。
中板・中板取付金具・接地端子なし、本体折り返しなしのパチン錠ボックスです
●背面に部品がないため、タッチパネルの角穴加工に最適。
●穴加工の有無に関わらず最短3日目出荷＊1
●全6面にタップ加工可能です。
配送について
本商品は西濃運輸にて出荷致します。
運送便に対する要望・ご質問は必ずご注文時にQCTセンターにご連絡ください。
共通仕様
下地処理について
下地処理サービスのご案内
下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として
最適です。商品に応じて2種類の処理を使用しております。
最適です。商品に応じて2種類の処理を使用しております。
| ＜りん酸亜鉛皮膜処理＞ |  | ＜鉄皮膜処理＞ |  |
梱包形態
| 付属品はボックス内部に同梱いたします。 ●制御盤ボックス（ハンドル） →パッキン、方眼シール（Fシリーズのみ）、カギ ●制御盤ボックス（ハンドル以外） →パッキン、方眼シール（Fシリーズのみ） |  | |
| 【ご注意】 | ・ボックス内部にも下地処理 を施しております。 | |
下塗り塗装との違い
 | ◆一部のシリーズで下塗りを採用しております。 | ||||
| 下塗りは「脱脂」「防錆」を目的とした途中工程の 半製品となります。 | |||||
| 下塗りのまま放置すると変色し、サビの発生の 原因となるため、下地処理と同様必ず上塗り塗 装が必要となります。 | |||||
| 近似マンセル値 2.5Y8.5/4 | 下塗り対応シリーズ | CUAシリーズ |  | ||
| CUBシリーズ | | ||||
下地処理対応シリーズ
●Rシリーズボックス
| 商品シリーズ・形状 | 開閉方式 | 商品型式 | 処理方法 | 掲載ページ |
|---|---|---|---|---|
| スチールスタンダード自立盤タイプ | ハンドル | RJSA | りん酸亜鉛皮膜 | |
| スチールハンドル錠内蝶番タイプ | ハンドル | RSAU | 鉄皮膜 | |
| スチールハンドル＋2点ネジタイプ | ハンドル | RSH | 鉄皮膜 | |
| スチールパチン錠水切なしタイプ | パチン錠 | RSC | 鉄皮膜 | |
| スチールパチン錠水切ありタイプ | パチン錠 | RSB | 鉄皮膜 | |
| スチール4点ネジ止めタイプ | ネジ止め | RSDX | 鉄皮膜 | |
| スチール中継ボックス・ネジ止め | ネジ止め | RTE | 鉄皮膜 | |
●Fシリーズ制御盤ボックス
| 商品シリーズ・形状 | 開閉方式 | 商品型式 | 処理方法 | 掲載ページ |
|---|---|---|---|---|
| スチールスタンダード自立盤タイプハンドル | ハンドル | HJSA | りん酸亜鉛皮膜 | |
| スチール奥行対応盤タイプ | ハンドル | FDLA | りん酸亜鉛皮膜 | |
| スチール自立盤ボックス短納期タイプ | ハンドル | FJSA | りん酸亜鉛皮膜 | |
| スチール架台HJSAシリーズ対応 | - | HSCB | りん酸亜鉛皮膜 | |
| スチール架台FJSAシリーズ対応 | - | FSCB | りん酸亜鉛皮膜 | |
| スタンダードタイプ | ハンドル | FSA | りん酸亜鉛皮膜 | |
| 扉中板タイプ | ハンドル | FST | りん酸亜鉛皮膜 | |
| 省スペース両開きタイプ | ハンドル | XASFなど | りん酸亜鉛皮膜 | |
| 厚板タイプ | ハンドル | FTA | りん酸亜鉛皮膜 | |
| スタンダードタイプ | パチン錠 | FSB | りん酸亜鉛皮膜 | |
| 中板無し制御盤ボックス | パチン錠 | RFSB, RFSP | りん酸亜鉛皮膜 | |
| 水切なし制御盤ボックス | パチン錠 | FSP | りん酸亜鉛皮膜 | |
| サイドハンドル | サイドハンドル | FSG, FSE | りん酸亜鉛皮膜 | |
| ネジ止め制御盤ボックス | ネジ止め | FSD | りん酸亜鉛皮膜 | |
| 中型ネジ止めタイプ/簡易ネジ止めタイプ | ネジ止め | FSTM, FSTR, FSTX | りん酸亜鉛皮膜 | |
| 組合せタイプ | ネジ止め | FCS | りん酸亜鉛皮膜 | |
| 扉無し制御盤ボックス | - | FSF | りん酸亜鉛皮膜 | |
ご注意
下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

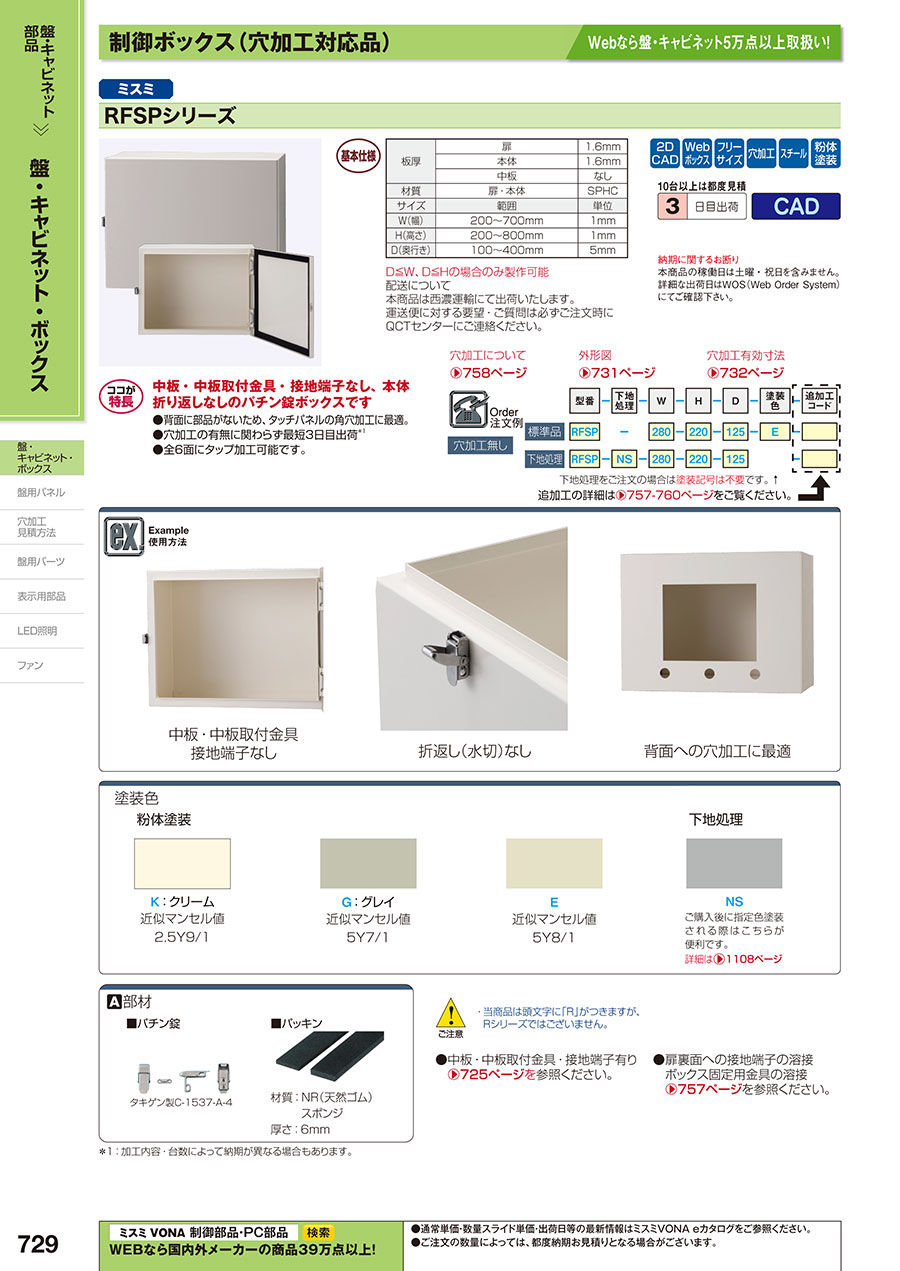

カタログ
