ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠中板無し水切りあり RFSBシリーズ

Web設計対応

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠水切りなし FSPシリーズ

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠 FSBシリーズ

通常出荷日：3 日目

背面に中板と取付部品がないため、タッチパネルの取付にも最適です。

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途
制御・中継
材質
鉄
穴加工対応
Web設計対応
開閉形状
パチン錠
基板・中板
無
保護機能(耐環境性)
無
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
代表規格
なし

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
外形寸法や追加工コードはボックス穴加工サービスへ進む前にご選定ください。
（※一部追加工コードは穴加工サービスをご利用いただけません）

選定サポート情報：ボックス

未確定：候補が2型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	なし	なし

サイズ	範囲	単位
W（幅）	200～700mm	1mm
H（高さ）	200～800mm	1mm
D（奥行）	100～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	防水仕様ではありません (IP規格非対応)※

※ IP保護機能(耐環境性)をご希望の場合は、(>>こちら)よりご選定ください。

[ ! ]外形図・詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・サイズ変更、中板単品、図面からの見積依頼など

規格表


		型番	-	穴加工	-	下地処理	-	W	-	H	-	D	-	塗装色	-	追加工コード	-	穴加工コード
穴加工無し	標準品	RFSB			-			200	-	200	-	100	-	G	-	ET
穴加工無し	下地処理	RFSB	-		-	NS	-	200	-	200	-	100
穴加工有り	標準品	RFSB	-	PS	-			200	-	200	-	100	-	G	-			WB□□□□□□□□□□
穴加工有り	下地処理	RFSB	-	PS	-	NS		200	-	200	-	100	-			ET	-	WB□□□□□□□□□□

[ ! ] 下地処理をご注文の場合は塗装色の記号は不要です。

塗装色記号
[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
加工内容・台数によって納期が異なる場合もあります。

規格一覧

「×」部は製作不可です。

D	H	W
D	H	200～299	300～399	400～499	500～599	600～700
100～135	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
140～155	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
160～195	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
200～245	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
250～295	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
300～350	200～299	×	×	×	×	×
	300～399	×	○	○	○	○
	400～499	×	○	○	○	○
	500～599	×	○	○	○	○
	600～699	×	○	○	○	○
	700～800	×	○	○	○	○
355～400	200～299	×	×	×	×	×
	300～399	×	×	×	×	×
	400～499	×	×	○	○	○
	500～599	×	×	○	○	○
	600～699	×	×	○	○	○
	700～800	×	×	○	○	○

[ ! ] D≦W、D≦Hの場合のみ製作可能
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。

追加工

追加工	コード	追加工内容	加工詳細
1	ET	扉裏面指定位置接地端子溶接	扉裏の指定取付位置に接地端子を溶接
	FW	指定フラットバー指定位置溶接	指定取付位置にフラットバーを溶接（4箇所）
	LW	指定L型アングル指定位置溶接	指定取付位置にL型アングルを溶接（4箇所）
	PD	扉裏パッキン貼らずに同梱	パッキンを貼り付けずに商品に同梱して出荷
	TL	扉逆開き	片開き：扉を逆方向に開く変更、両開き：左扉が先に開く変更
	ZH	扉裏面指定位置図面ホルダー取付	指定取付位置にボスを溶接し図面ホルダーを取付出荷

[ ! ]追加工の詳細は(>>こちら)よりご案内しております。

■追加工取付位置

FW取付位置		LW取付位置		ET取付位置	ZH取付位置
取付部分拡大	背面から見た場合	取付部分拡大	背面から見た場合

[ ! ]取付位置のご指定はできません。
[ ! ]追加工FW,LWの詳細は（>>こちら）ET,ZHは（>>こちら）をご確認ください。

概要仕様


中板・中板取付金具接地端子なし	折返し（水切り）あり	背面への穴加工に最適

塗装色

粉体塗装			下地処理

K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	E 近似マンセル値 5Y8/1	NS ご購入後に指定色塗装される際はこちらが便利です。詳細は(>>こちら)

[ ! ] 上記以外の塗装色は対応しておりません。

型番構成へ戻る

穴加工サービス

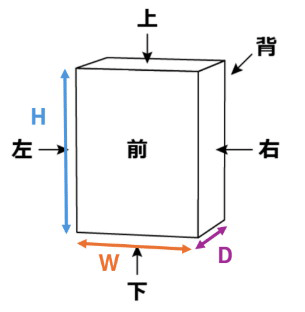

立体図、展開図

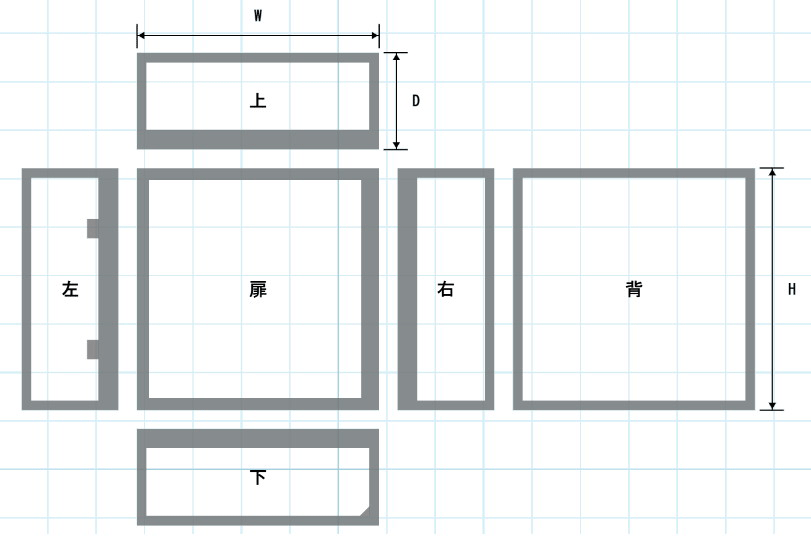

立体図	展開図(一例)
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています
加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。

穴加工パターン種類

パターン	種類
丸穴
丸穴	丸穴	丸穴ビス穴 2個付き	丸穴ビス穴 3個付き	丸穴ビス穴 4個付き	キー溝付き丸穴	廻止メ丸穴	丸穴3個（PCD）	丸穴ビス穴 4個付き（PCD）	弧切欠き丸穴	U字切欠き丸穴
角穴
角穴	角穴	角穴ビス穴付	角穴ビス穴 4個	丸穴4個	角穴ビス穴 4個内付き	角穴ビス穴 2個掛違い
角丸角穴
角丸角穴	角穴角丸	角穴角丸ビス穴付き	角長穴	角長穴ビス穴付き	ファン穴1	ファン穴2	ファン穴3	ファン穴4
ネジその他
ネジその他	タップ穴	タップ穴 3個（PCD）	タップ穴4個	タップ穴4個（PCD）	ボス加工	スリット穴 1	スリット穴 2	D-subコネクタ（ハンダ・圧着）

[ ! ] 穴加工後に塗装します。
[ ! ] ビス穴は、キリ穴となります。
[ ! ] タップ穴はM3とM4からお選びいただけます。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。

■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。穴加工サービスのボス溶接方向は、ボックス体の内側(標準中板の表面)となます。
M4：Φ8、L12、ネジ深さ7.5mm
M5：Φ10、L12、ネジ深さ6.8mm
M6：Φ10、L15、ネジ深さ9.0mm （一部溶接できない面があります）

加工穴標準公差

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2～31.9	0.1	±0.2
32～60	1.0	+0.4
32～60	1.0	-0.2
61～120	1.0	+0.8
61～120	1.0	-0.2
121～	1.0	+0.8
121～	1.0	-0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5.0~30.0	±0.2
30.1~60.0	+0.3 -0.2
60.1~130.9	+0.3 -0.2
131～	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

■部材

ハンドル錠			パッキン
タキゲン製：C-1537-A-4			材質：NR（天然ゴム）スポンジ厚さ：６mm


			※単品販売しておりません

[ ! ]中板・中板取付金具・接地端子有りをご希望の際はFSBシリーズをご検討ください。

型番リスト

表示件数

型番

RFSB-[200-700/1]-[200-800/1]-[100-400/5]-[E,G,K]

RFSB-NS-[200-700/1]-[200-800/1]-[100-400/5]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

表面処理

RoHS?

最小発注数量

200 ～ 700	200 ～ 800	100 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	なし	10	1個
200 ～ 700	200 ～ 800	100 ～ 400	-	下地処理	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目

基本情報

背面に中板と取付部品がないため、タッチパネルの取付にも最適です。

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
外形寸法や追加工コードはボックス穴加工サービスへ進む前にご選定ください。
（※一部追加工コードは穴加工サービスをご利用いただけません）

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

【ココが特長】
中板・中板取付金具・接地端子なしのパチン錠ボックスです
●背面に部品がないため、タッチパネルの角穴加工に最適。
●穴加工の有無に関わらず最短3日目出荷＊1
●全6面にタップ加工可能です。

配送について
本商品は西濃運輸にて出荷致します。
運送便に対する要望・ご質問は必ずご注文時にQCTセンターにご連絡ください。

共通仕様

下地処理について

下地処理サービスのご案内

下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として
最適です。商品に応じて2種類の処理を使用しております。

＜りん酸亜鉛皮膜処理＞

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠中板無し水切りあり RFSBシリーズ：関連画像

＜鉄皮膜処理＞

梱包形態

付属品はボックス内部に同梱いたします。 ●制御盤ボックス（ハンドル） →パッキン、方眼シール（Fシリーズのみ）、カギ ●制御盤ボックス（ハンドル以外） →パッキン、方眼シール（Fシリーズのみ）
【ご注意】	・ボックス内部にも下地処理を施しております。

下塗り塗装との違い

	◆一部のシリーズで下塗りを採用しております。

	下塗りは「脱脂」「防錆」を目的とした途中工程の半製品となります。
	下塗りのまま放置すると変色し、サビの発生の原因となるため、下地処理と同様必ず上塗り塗装が必要となります。

近似マンセル値 2.5Y8.5/4	下塗り対応シリーズ	CUAシリーズ
		CUBシリーズ

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

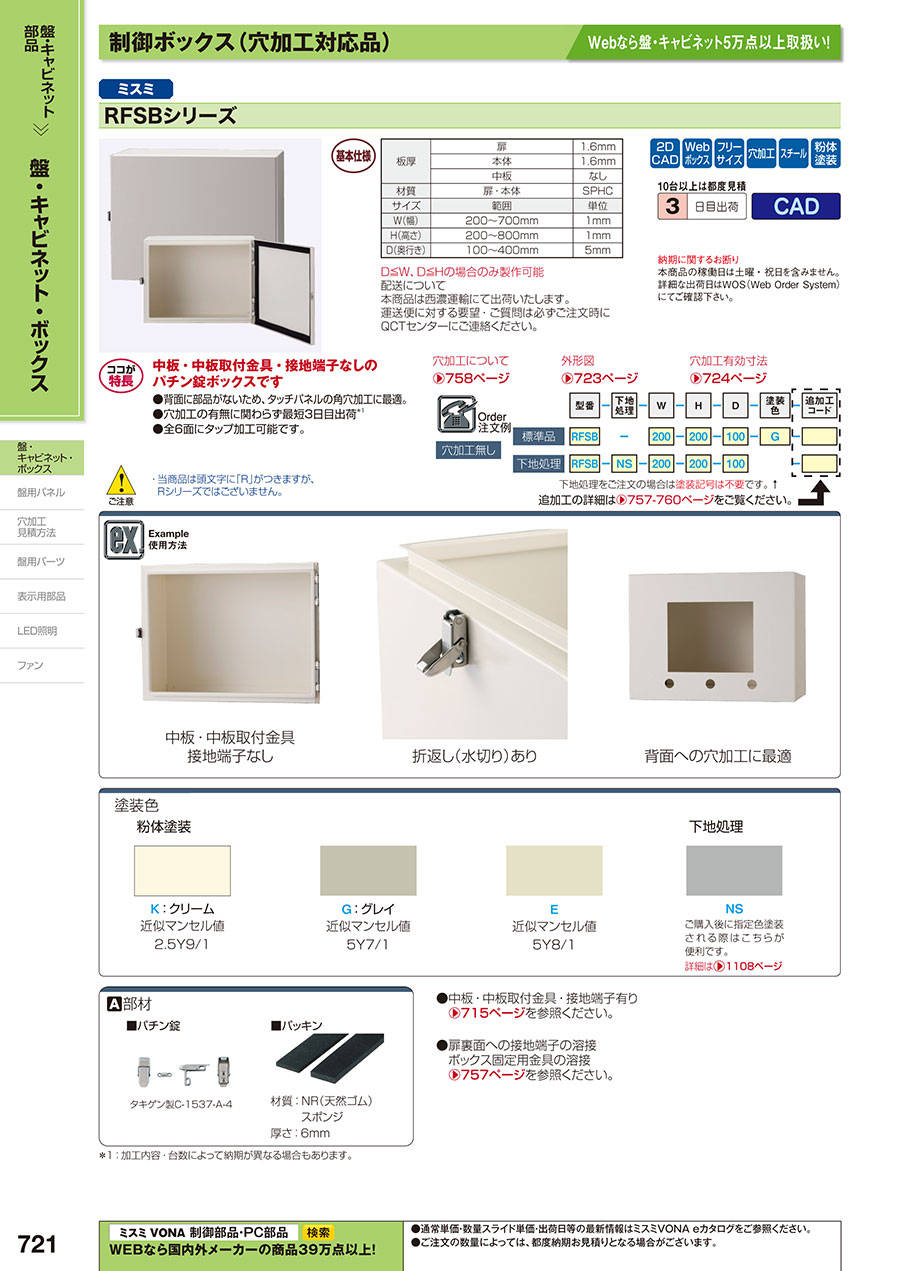

カタログ
