【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ

【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ
  • 【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ
  • 【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ
規格・仕様：
  • スチール
  • フリーサイズ
  • 粉体塗装

ご注意

  • 2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
    マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
    製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
    例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
  • 本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
  • 2020年11月よりオプションETの接地端子の高さが15mmとなります。
  • 追加工コードはボックス穴加工サービスへ進む前にご選定ください
    （※一部追加工コードは穴加工サービスをご利用いただけません）

選定サポート情報：ボックス

未確定：候補が2型番あります。
  • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
数量：

商品仕様

【基本仕様】
 板厚材質
扉t1.6SPHC
本体t1.6SPHC
中板t2.3SPHC
サイズ範囲単位
W（幅）200～700mm1mm
H（高さ）200～800mm1mm
D（奥行）100～400mm5mm
備考D≦W、D≦Hの場合のみ製作可能
防水仕様ではありません。(IP規格非対応)※
※ IP保護機能(耐環境性)をご希望の場合は、(>>こちら)よりご選定ください。
外形図・詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。




その他、加工に関するお問い合わせは以下リンクから
特注お見積もりについて
Q&A
ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工や穴位置・角度指定、穴数が多く設計が困難な場合

[ NG] 塗装色の指定や変更はできません。
[ ! ] 水抜き穴なしのご注文は、ご購入済みのボックスに限り「特注お見積り」にてお受けしております。



規格表

 型番-穴加工-下地処理-W-H-D-塗装色-追加工コード-穴加工コード
穴加工無し標準品FSG    -422-375-155-K-PD
下地処理FSG  -NS-422-375-155
穴加工有りFSG-PS  -422-375-155-K  -WB□□□□□□□□□
[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
規格一覧
「×」のサイズは製作できません。
DHW
200～299300～399400～499500～599600～700
100～135200～299○○○××
300～399○○○○○
400～499○○○○○
500～599○○○○○
600～699○○○○○
700～800○○○○○
140～155200～299○○○××
300～399○○○○○
400～499○○○○○
500～599○○○○○
600～699○○○○○
700～800○○○○○
160～195200～299○○○××
300～399○○○○○
400～499○○○○○
500～599○○○○○
600～699○○○○○
700～800○○○○○
200～245200～299○○○××
300～399○○○○○
400～499○○○○○
500～599○○○○○
600～699○○○○○
700～800○○○○○
250～295200～299○○○××
300～399○○○○○
400～499○○○○○
500～599○○○○○
600～699○○○○○
700～800○○○○○
300～350200～299×××××
300～399×○○○○
400～499×○○○○
500～599×○○○○
600～699×○○○○
700～800×○○○○
355～400200～299×××××
300～399×××××
400～499××○○○
500～599××○○○
600～699××○○○
700～800××○○○
[ ! ] D≦W、D≦Hの場合のみ製作可能
   D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。
■追加工オプション
追加工コード追加工内容加工詳細
1AN内部部品なし接地端子・中板・中板取付金具なし
BN中板・中板取付金具なし中板・中板取付金具なし
NN中板なし中板のみなし
2ET扉裏面指定位置接地端子溶接扉裏の指定取付位置に接地端子を溶接
FW指定フラットバー指定位置溶接指定取付位置にフラットバーを溶接（4箇所）
HD背面中板用方眼シール同梱中板の方眼シールを貼り付けずに商品に同梱して出荷
LWL型アングル溶接固定位置にL型アングルを溶接（4箇所）
NM背面中板四方折り曲げ600mm以下の中板の四方を折り曲げる
PD扉裏パッキン貼らずに同梱※パッキンを貼り付けずに商品に同梱して出荷
TL扉逆開き片開き：扉を逆方向に開く変更、両開き：左扉が先に開く変更
[ ! ]追加工の詳細は（>>こちら）
[ ! ]中板追加をご希望の場合は、特注お見積りへご相談ください。
※下地処理製品はパッキンが同梱しています。
■追加工取付位置
FW取付位置 LW取付位置 ET取付位置
取付部分拡大背面から見た場合取付部分拡大背面から見た場合
[ ! ]取付位置のご指定はできません。
[ ! ]追加工FW,LWの取付位置詳細は（>>こちら）ETは（>>こちら）をご確認ください。

穴加工サービス標準公差

加工穴標準公差
■丸穴加工公差
丸穴サイズサイズ指定単位公差
（mm）（mm）（mm）
2～31.90.1±0.2
32～601.0+0.4
-0.2
61～1201.0+0.8
-0.2
121～1.0+0.8
-0.2
■角穴加工公差
角穴サイズ
（mm）		公差
（mm）
5.0~30.0±0.2
30.1~60.0+0.3
-0.2
60.1~130+0.3
-0.2
131~+0.3
-0.2
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。

■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。（溶接のみです）
穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
　M4：Φ8、L12、ネジ深さ7.5mm
　M5：Φ10、L12、ネジ深さ6.8mm
　M6：Φ10、L15、ネジ深さ9.6mm
　(一部溶接できない面があります)
立体図、展開図
立体図展開図（一例）
※1　黒矢印は面の矢視方向を示しています
※2　色矢印は外形寸法を示しています
※3　中板は扉を開け内側から見た矢視方向です
加工面はすべて外から見た図となります。中板は扉を開けて正面側から見た図面となります。
グレーの範囲は加工指定ができません。
※図はあくまで一例です。外寸により加工不可領域は異なります。

概要仕様



■塗装色

粉体塗装



下地処理

【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ：関連画像
K：クリーム
近似マンセル値
2.5Y9/1		G：グレイ
近似マンセル値
5Y7/1		E
近似マンセル値
5Y8/1
NS
ご購入後に指定色塗装される際はこちらが便利です。
[ ! ] 中板にも下処理がされております。下地処理についての詳細は>>こちら
[ ! ] 下地処理後に塗装しております。
[ ! ] 塗装色の変更は対応しておりません。
型番構成へ戻る

【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ：関連画像【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ：関連画像
折り返し（水切）あり軍手でも開閉可能中板・パッキン付
■部材
ハンドル中板接地端子中板取付金具パッキン
サイドハンドル型番：A-458-R
キー型番：TAK60　2個
タキゲン製
※キー型番は単品販売しておりません。		ボックス外径寸法W-70mm
ボックス外径寸法H-70mm		サイズ：M8ー材質：NR(天然ゴム)スポンジ
厚さ：6mm
※方眼シール貼付
※単品販売しておりません。
類似品は（>>こちら）
[ ! ] 接地端子・中板・中板取付金具なしをご希望の場合は追加工ANをご検討ください。詳細は>>こちら

型番リスト

表示件数
  • 1
    • 型番
    FSG-[200-700/1]-[200-800/1]-[100-400/5]-[E,G,K]
    FSG-NS-[200-700/1]-[200-800/1]-[100-400/5]

    外形寸法W 横(幅)

    (mm)

    外形寸法H 縦(高さ)

    (mm)

    外形寸法D 奥行(厚み)

    (mm)

    塗装色

    表面処理

    		RoHS?最小発注数量
    200 ～ 700
    200 ～ 800
    100 ～ 400
    クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）
    なし
    10
    1個
    200 ～ 700
    200 ～ 800
    100 ～ 400
    -
    下地処理
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1

    • 詳細情報

    基本情報

    3辺指定可能、サイドハンドルで広く使用できるフリーサイズのスチールボックス！

    ご注意

    • 2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
      マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
      製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
      例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
    • 本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
    • 2020年11月よりオプションETの接地端子の高さが15mmとなります。
    • 追加工コードはボックス穴加工サービスへ進む前にご選定ください
      （※一部追加工コードは穴加工サービスをご利用いただけません）

    大口注文もお任せください！
    20個までの数量は、即見積・即注文可能！

    【ココが特長】
    サイドハンドルで扉面が広く使えます
    ●本体の折返しがあるサイドハンドルタイプのボックス。
    ●扉面が広く使える為、タッチパネル等の組込に最適です。
    ●サイドハンドルは施錠可能です。
    ●穴加工の有無に関らず最短3日目出荷＊1
    ●中板を含めた全7面にタップ加工ができます。

    配送について
    本商品は西濃運輸にて出荷致します。
    運送便に対する要望・ご質問は必ずご注文時にQCTセンターにご連絡ください。

    共通仕様

    下地処理について

    下地処理サービスのご案内

    下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として
    最適です。商品に応じて2種類の処理を使用しております。
    ＜りん酸亜鉛皮膜処理＞【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ：関連画像＜鉄皮膜処理＞【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ：関連画像

    梱包形態

    付属品はボックス内部に同梱いたします。
    ●制御盤ボックス（ハンドル）
    →パッキン、方眼シール（Fシリーズのみ）、カギ
    ●制御盤ボックス（ハンドル以外）
    →パッキン、方眼シール（Fシリーズのみ）    		【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ：関連画像
    【ご注意】・ボックス内部にも下地処理
    を施しております。

    下塗り塗装との違い

    【穴加工無料】鉄製 フリーサイズ 制御ボックス サイドハンドル 水切りあり FSGシリーズ：関連画像◆一部のシリーズで下塗りを採用しております。

    下塗りは「脱脂」「防錆」を目的とした途中工程の
    半製品となります。
    下塗りのまま放置すると変色し、サビの発生の
    原因となるため、下地処理と同様必ず上塗り塗
    装が必要となります。

    近似マンセル値 2.5Y8.5/4下塗り対応シリーズCUAシリーズ商品ページ
      CUBシリーズ商品ページ

    下地処理対応シリーズ

    ●Rシリーズボックス
    商品シリーズ・形状開閉方式商品型式処理方法掲載ページ
    スチールスタンダード自立盤タイプハンドルRJSAりん酸亜鉛皮膜商品ページ
    スチールハンドル錠内蝶番タイプハンドルRSAU鉄皮膜商品ページ
    スチールハンドル＋2点ネジタイプハンドルRSH鉄皮膜商品ページ
    スチールパチン錠水切なしタイプパチン錠RSC鉄皮膜商品ページ
    スチールパチン錠水切ありタイプパチン錠RSB鉄皮膜商品ページ
    スチール4点ネジ止めタイプネジ止めRSDX鉄皮膜商品ページ
    スチール中継ボックス・ネジ止めネジ止めRTE鉄皮膜商品ページ
    ●Fシリーズ制御盤ボックス
    商品シリーズ・形状開閉方式商品型式処理方法掲載ページ
    スチールスタンダード自立盤タイプハンドルハンドルHJSAりん酸亜鉛皮膜商品ページ
    スチール奥行対応盤タイプハンドルFDLAりん酸亜鉛皮膜商品ページ
    スチール自立盤ボックス短納期タイプハンドルFJSAりん酸亜鉛皮膜商品ページ
    スチール架台HJSAシリーズ対応-HSCBりん酸亜鉛皮膜商品ページ
    スチール架台FJSAシリーズ対応-FSCBりん酸亜鉛皮膜商品ページ
    スタンダードタイプハンドルFSAりん酸亜鉛皮膜商品ページ
    扉中板タイプハンドルFSTりん酸亜鉛皮膜商品ページ
    省スペース両開きタイプハンドルXASFなどりん酸亜鉛皮膜商品ページ
    厚板タイプハンドルFTAりん酸亜鉛皮膜商品ページ
    スタンダードタイプパチン錠FSBりん酸亜鉛皮膜商品ページ
    中板無し制御盤ボックスパチン錠RFSB, RFSPりん酸亜鉛皮膜商品ページ商品ページ
    水切なし制御盤ボックスパチン錠FSPりん酸亜鉛皮膜商品ページ
    サイドハンドルサイドハンドルFSG, FSEりん酸亜鉛皮膜商品ページ商品ページ
    ネジ止め制御盤ボックスネジ止めFSDりん酸亜鉛皮膜商品ページ
    中型ネジ止めタイプ/簡易ネジ止めタイプネジ止めFSTM, FSTR, FSTXりん酸亜鉛皮膜商品ページ商品ページ商品ページ
    組合せタイプネジ止めFCSりん酸亜鉛皮膜商品ページ
    扉無し制御盤ボックス-FSFりん酸亜鉛皮膜商品ページ

    ご注意

    下地処理・下塗り塗装のいずれの場合も防錆性はございません。
    製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

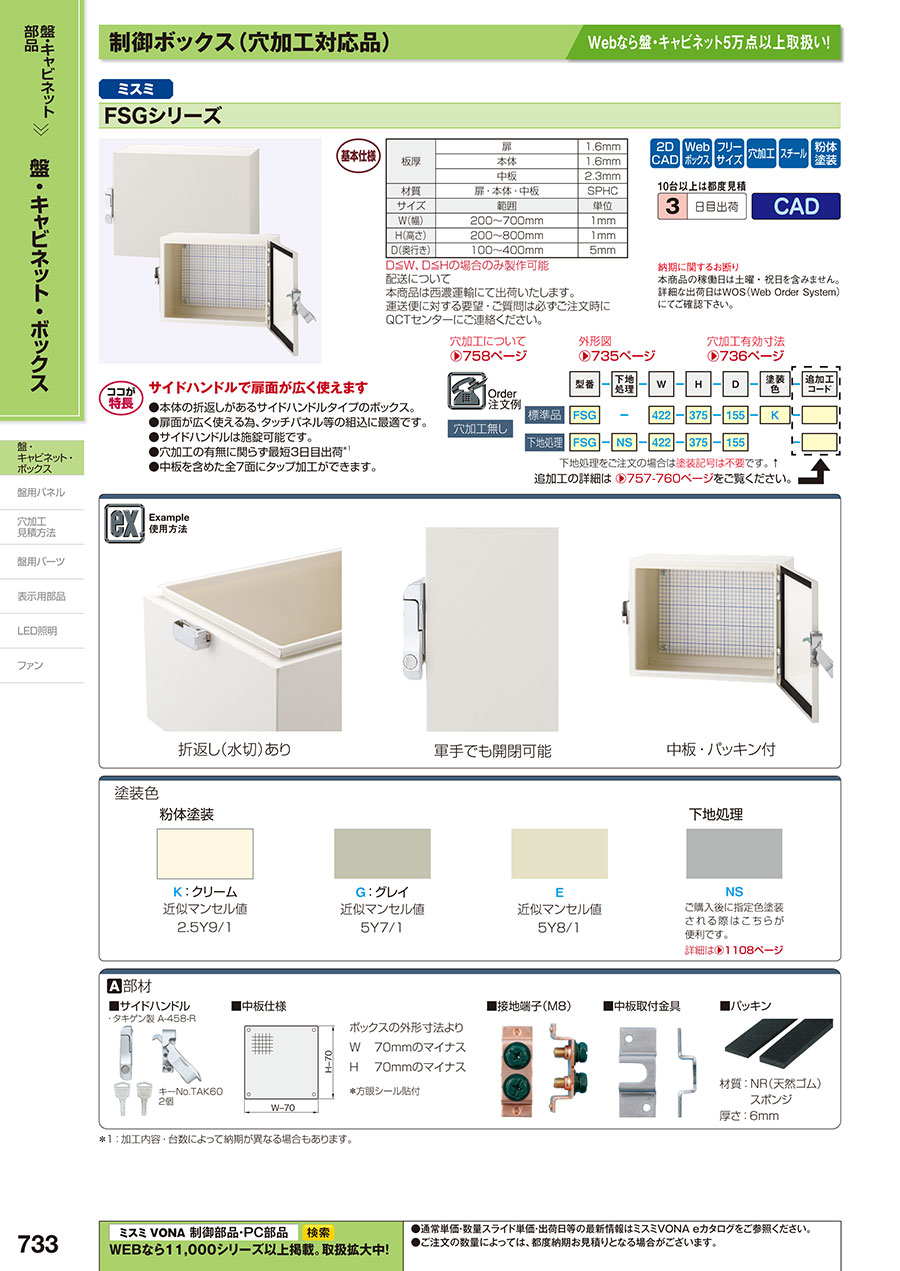

    EC-733
