Dsubコネクタ付ケーブル EMI対策・薄型フードアングルタイプ (第一電子工業製コネクタ使用)

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタ付ケーブル (ミスミオリジナルコネクタ使用）

4.6

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタ付ケーブル EMI対策・薄型フードタイプ (第一電子工業製コネクタ使用)

4.2

通常出荷日：2 日目～

第一電子工業（DDK）製Dsubコネクタ・アングルフードとミスミ製ケーブルを採...

詳細情報を確認する

規格・仕様：

省スペース
PLC
柔軟
EMI対策
RS232
ハンダ
金メッキ
細径

コネクタ種類
Dsub
加工方法
半田
ケーブル形状
丸型
フード
EMI対策プラスチック
コネクタ形状
アングル
コネクタメーカー
第一電子工業
ケーブル規格（UL/CSA）
UL
ツイストペア
あり
備考
嵌合面と配線方向は、カタログをご覧下さい。

ご注意

【部材変更案内】 本シリーズのKS・JSケーブルは仕様変更を予定しております。変更内容はケーブルへのLISTED規格追加で、電気的特性に差異なく上位互換となります。外観・内部配線色・ハーネス型番は従来通りで変更ございません。
変更時期：2025年7月1日製作分より（ランニングチェンジ）
内容詳細：こちらをご参照ください。
変更対象：こちらをご参照ください。
【仕様について】・RS232C通信でご利用の際は15m以内でご利用ください。
・一般的なクロス結線を用意したRS232Cケーブルは、こちらをご覧ください。
【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字・シース剥き長さの指定が可能。指定方法はこちら
・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン配列No.が印字されます。機器対応のカスタムNo．付け忘れにご注意ください。
・追加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
・コネクタ側のアース線長さ指定は対応しておりません。

選定サポート情報

未確定：候補が480型番あります。

商品仕様
型番リスト
詳細情報

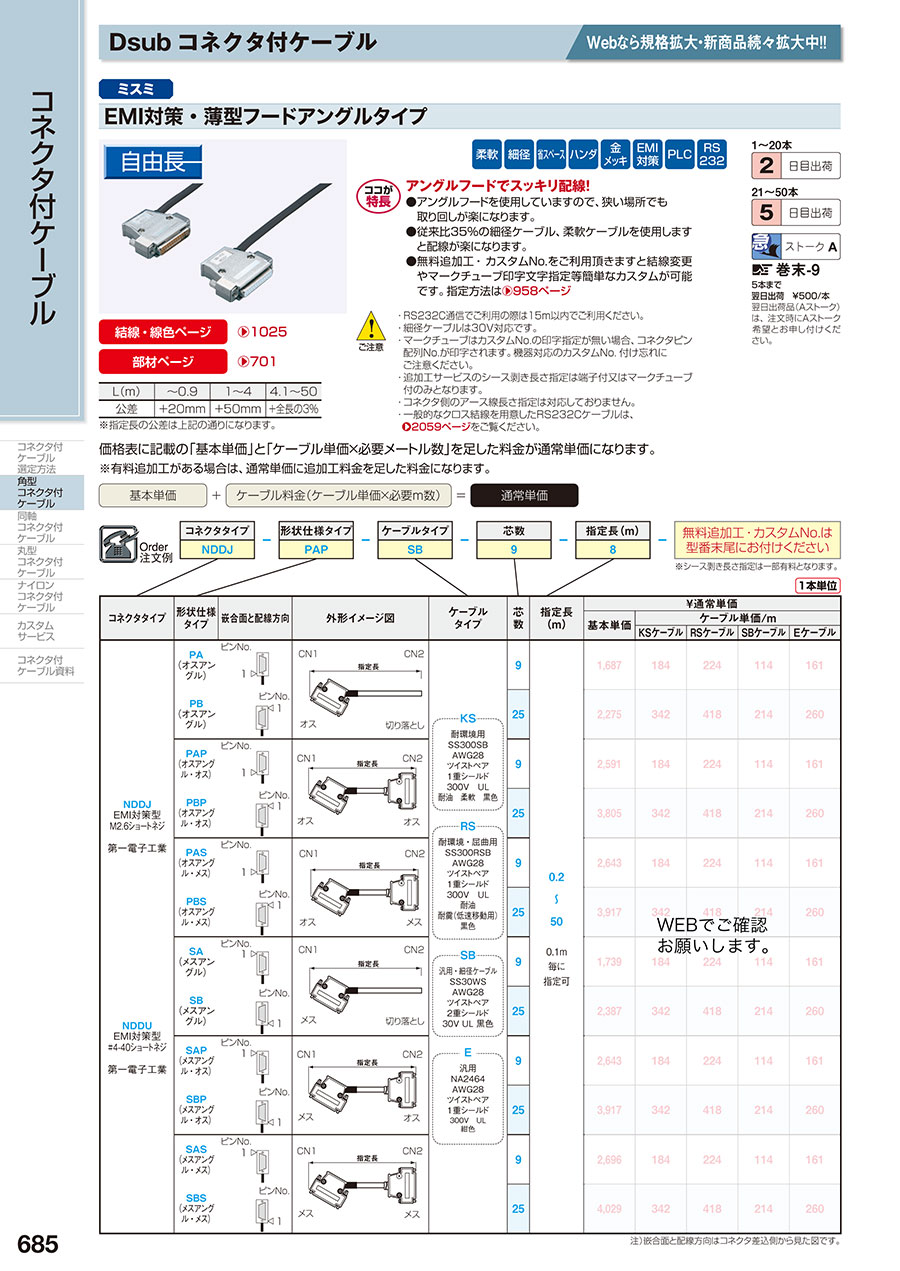

カタログ

商品仕様

結線・線色情報はこちら

部材情報はこちら

結線は全線ストレート結線です。

規格表

コネクタタイプ	−	形状仕様タイプ	−	ケーブルタイプ	−	芯数	−	指定長（m）	−	無料追加工・カスタムNo.は型番末尾にお付けください
NDDJ	−	PAP	−	SB	−	9	−	8
※シース剥き長さ指定は一部有料となります。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

規格表-1

コネクタタイプ	形状仕様タイプ	嵌合面と配線方向	外形イメージ図	ケーブルタイプ	芯数	指定長（m）


NDDJ EMI対策型 M2.6ショートネジ第一電子工業 NDDU EMI対策型 #4-40ショートネジ第一電子工業	PA （オスアングル）			KS 耐環境用 SS300SB AWG28 ツイストペア 1重シールド 300V UL 耐油柔軟黒色 RS 耐環境・屈曲用 SS300RSB AWG28 ツイストペア 1重シールド 300V UL 耐油耐震（低速移動用）黒色 SB 汎用・細径ケーブル SS30WS AWG28 2重シールド 300V UL 黒色 E 汎用 NA2464 AWG28 ツイストペア 1重シールド 300V UL 紺色 JS SS300SB AWG24 ツイストペア 1重シールド 300V UL 耐油柔軟黒色	9	0.2　～　50 0.1m 毎に指定可
	PB （オスアングル）				25
	PAP （オスアングル・オス）				9
	PBP （オスアングル・オス）				25
	PAS （オスアングル・メス）				9
	PBS （オスアングル・メス）				25
	SA （メスアングル）				9
	SB （メスアングル）				25
	SAP （メスアングル・オス）				9
	SBP （メスアングル・オス）				25
	SAS （メスアングル・メス）				9

	SBS （メスアングル・メス）				25

注）嵌合面と配線方向はコネクタ差込側から見た図です。

規格表

コネクタタイプ	−	形状仕様タイプ	−	ケーブルタイプ	−	芯数	−	指定長（m）	−	無料追加工・カスタムNo.は型番末尾にお付けください
NDDJ	−	SAY	−	SB	−	9	−	8
※シース剥き長さ指定は一部有料となります。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

規格表-2

コネクタタイプ	形状仕様タイプ	嵌合面と配線方向	外形イメージ図	ケーブルタイプ	芯数	指定長（m）


NDDJ EMI対策型 M2.6ショートネジ第一電子工業 NDDU EMI対策型 #4-40ショートネジ第一電子工業	PAY （オスアングル・Y端子）ピン番入りマークチューブ付			KS 耐環境用 SS300SB AWG28 ツイストペア 1重シールド 300V UL 耐油柔軟黒色 RS 耐環境・屈曲用 SS300RSB AWG28 ツイストペア 1重シールド 300V UL 耐油耐震（低速移動用）黒色 SB 汎用・細径ケーブル SS30WS AWG28 ツイストペア 2重シールド 30V UL 黒色 E 汎用 NA2464 AWG28 ツイストペア 1重シールド 300V UL 紺色 JS SS300SB AWG24 ツイストペア 1重シールド 300V UL 耐油柔軟黒色	9	0.2　～　50 0.1m 毎に指定可
	PBY （オスアングル・Y端子）ピン番入りマークチューブ付				25
	PAT （オスアングル・バラ線）ピン番入りマークチューブ付				9
	PBT （オスアングル・バラ線）ピン番入りマークチューブ付				25
	SAY （メスアングル・Y端子）ピン番入りマークチューブ付				9
	SBY （メスアングル・Y端子）ピン番入りマークチューブ付				25
	SAT （メスアングル・バラ線）ピン番入りマークチューブ付				9
	SBT （メスアングル・バラ線）ピン番入りマークチューブ付				25
	PAU （オスアングル・融着）				9	1.0～50 0.1m 毎に指定可
	PBU （オスアングル・融着）				25
	SAU （メスアングル・融着）				9

	SBU （メスアングル・融着）				25

概要仕様

L（m）	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+全長の3%

※指定長の公差は上記の通りになります。

■部材情報

多芯ケーブル

各種ケーブルのメーカーはすべてミスミです。

SBケーブル	型番	SS30WS
	定格（V）	30V
	取得規格	AWM20276
	使用温度	0～80℃
	難燃性	VW-1SC
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

Eケーブル	型番	NA2464
	定格（V）	300V
	取得規格	ULAWM2464
	使用温度	0～80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

RSケーブル	型番	SS300RSB-28
	定格（V）	300V
	取得規格	AWM2464
	使用温度	0～80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	仕上外径×6倍
	更に詳しく	>>詳細情報はこちら

KSケーブル	型番	SS300SB-28
	定格（V）	300V
	取得規格	ULAWM2464
	使用温度	0～80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

JSケーブル	型番	SS300SB-24
	定格（V）	300V
	取得規格	ULAWM2464
	使用温度	0～80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

コネクタ・フード

コネクタ	型番（オス）	17JE-23□0-02-（D1）
	型番（メス）	17JE-13□0-02-（D1）-A
	メーカー	第一電子工業（DDK）
	使用温度	-25℃～+85℃
	許容電圧（V）	AC 1,000V（r.m.s.）
	許容電流（A）	5A / コンタクト
	更に詳しく	>>詳細情報はこちら
※□には芯数が入ります。

フード	型番（M2.6ショートねじ）	17JE-□H-1A-CF
	型番（＃4-40ショートねじ）	17JE-□H-1C-CF
	メーカー	第一電子工業（DDK）
	使用温度	-25℃～+60℃
	更に詳しく	>>詳細情報はこちら
※□には芯数が入ります。

Y端子	サイズ	F0.08-3 相当品
	メーカー	大同端子製造
	内径（A）	3.2
	外形（B）	5.2
	更に詳しく	>>詳細情報はこちら

アース線・アース端子

アース線	サイズ	UL1007-16-GN 相当品
	取得規格	UL1007
	曲げ半径	仕上外径×8倍
	更に詳しく	>>詳細情報はこちら（類似仕様）

アース端子	サイズ	RBA1.25-3.5RE 相当品
	メーカー	大同端子製造
	内径（A）	3.7mm
	外形（B）	6.6mm
	難燃性	VW-1
	更に詳しく	>>詳細情報はこちら

ケーブル仕上外径・許容電流量

ケーブル仕上外径・許容電流値

芯数

ケーブルタイプ

SS30WS

仕上外径（mm）

5.0

6.5

許容電流A（30℃）

2.0

1.4

NA2464

仕上外径（mm）

7.4

9.8

許容電流A（30℃）

2.4

1.7

SS300RSB-28

仕上外径（mm）

6.5

8.8

許容電流A（30℃）

2.2

1.6

SS300SB-28

仕上外径（mm）

6.5

8.8

許容電流A（30℃）

2.3

1.7

SS300SB-24

仕上外径（mm）

7.4

10.2

許容電流A（30℃）

3.7

2.7

※許容電流値はあくまで参考値であって、保証値ではありません。

型番リスト

表示件数

...

型番

NDDJ-PA-E-9-[0.2-50/0.1]

NDDJ-PA-E-25-[0.2-50/0.1]

NDDJ-PA-JS-9-[0.2-50/0.1]

NDDJ-PA-JS-25-[0.2-50/0.1]

NDDJ-PA-KS-9-[0.2-50/0.1]

NDDJ-PA-KS-25-[0.2-50/0.1]

NDDJ-PA-RS-9-[0.2-50/0.1]

NDDJ-PA-RS-25-[0.2-50/0.1]

NDDJ-PA-SB-9-[0.2-50/0.1]

NDDJ-PA-SB-25-[0.2-50/0.1]

NDDJ-PAP-E-9-[0.2-50/0.1]

NDDJ-PAP-E-25-[0.2-50/0.1]

NDDJ-PAP-JS-9-[0.2-50/0.1]

NDDJ-PAP-JS-25-[0.2-50/0.1]

NDDJ-PAP-KS-9-[0.2-50/0.1]

NDDJ-PAP-KS-25-[0.2-50/0.1]

NDDJ-PAP-RS-9-[0.2-50/0.1]

NDDJ-PAP-RS-25-[0.2-50/0.1]

NDDJ-PAP-SB-9-[0.2-50/0.1]

NDDJ-PAP-SB-25-[0.2-50/0.1]

NDDJ-PAS-E-9-[0.2-50/0.1]

NDDJ-PAS-E-25-[0.2-50/0.1]

NDDJ-PAS-JS-9-[0.2-50/0.1]

NDDJ-PAS-JS-25-[0.2-50/0.1]

NDDJ-PAS-KS-9-[0.2-50/0.1]

NDDJ-PAS-KS-25-[0.2-50/0.1]

NDDJ-PAS-RS-9-[0.2-50/0.1]

NDDJ-PAS-RS-25-[0.2-50/0.1]

NDDJ-PAS-SB-9-[0.2-50/0.1]

NDDJ-PAS-SB-25-[0.2-50/0.1]

NDDJ-PAT-E-9-[0.2-50/0.1]

NDDJ-PAT-E-25-[0.2-50/0.1]

NDDJ-PAT-JS-9-[0.2-50/0.1]

NDDJ-PAT-JS-25-[0.2-50/0.1]

NDDJ-PAT-KS-9-[0.2-50/0.1]

NDDJ-PAT-KS-25-[0.2-50/0.1]

NDDJ-PAT-RS-9-[0.2-50/0.1]

NDDJ-PAT-RS-25-[0.2-50/0.1]

NDDJ-PAT-SB-9-[0.2-50/0.1]

NDDJ-PAT-SB-25-[0.2-50/0.1]

NDDJ-PAU-E-9-[0.2-50/0.1]

NDDJ-PAU-E-25-[0.2-50/0.1]

NDDJ-PAU-JS-9-[0.2-50/0.1]

NDDJ-PAU-JS-25-[0.2-50/0.1]

NDDJ-PAU-KS-9-[0.2-50/0.1]

NDDJ-PAU-KS-25-[0.2-50/0.1]

NDDJ-PAU-RS-9-[0.2-50/0.1]

NDDJ-PAU-RS-25-[0.2-50/0.1]

NDDJ-PAU-SB-9-[0.2-50/0.1]

NDDJ-PAU-SB-25-[0.2-50/0.1]

NDDJ-PAY-E-9-[0.2-50/0.1]

NDDJ-PAY-E-25-[0.2-50/0.1]

NDDJ-PAY-JS-9-[0.2-50/0.1]

NDDJ-PAY-JS-25-[0.2-50/0.1]

NDDJ-PAY-KS-9-[0.2-50/0.1]

NDDJ-PAY-KS-25-[0.2-50/0.1]

NDDJ-PAY-RS-9-[0.2-50/0.1]

NDDJ-PAY-RS-25-[0.2-50/0.1]

NDDJ-PAY-SB-9-[0.2-50/0.1]

NDDJ-PAY-SB-25-[0.2-50/0.1]

芯数

コネクタ1(CN1)

コネクタ2(CN2)

フードネジ

ケーブル定格電圧

(V)

シールド

ケーブルタイプ

指定長

(m)

ケーブル配線方向（CN1コネクタ）

RoHS?

最小発注数量

9	オス	切落とし	M2.6ショートネジ	300	1重	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
25	オス	切落とし	M2.6ショートネジ	300	1重	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
9	オス	切落とし	M2.6ショートネジ	300	1重	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
25	オス	切落とし	M2.6ショートネジ	300	1重	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
9	オス	切落とし	M2.6ショートネジ	300	1重	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
25	オス	切落とし	M2.6ショートネジ	300	1重	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
9	オス	切落とし	M2.6ショートネジ	300	1重	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	左側	10	1個
25	オス	切落とし	M2.6ショートネジ	300	1重	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	左側	10	1個
9	オス	切落とし	M2.6ショートネジ	30	2重	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
25	オス	切落とし	M2.6ショートネジ	30	2重	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
9	オス	オス	M2.6ショートネジ	300	1重	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
25	オス	オス	M2.6ショートネジ	300	1重	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
9	オス	オス	M2.6ショートネジ	300	1重	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
25	オス	オス	M2.6ショートネジ	300	1重	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
9	オス	オス	M2.6ショートネジ	300	1重	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
25	オス	オス	M2.6ショートネジ	300	1重	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
9	オス	オス	M2.6ショートネジ	300	1重	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	左側	10	1個
25	オス	オス	M2.6ショートネジ	300	1重	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	左側	10	1個
9	オス	オス	M2.6ショートネジ	30	2重	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
25	オス	オス	M2.6ショートネジ	30	2重	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
9	オス	メス	M2.6ショートネジ	300	1重	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
25	オス	メス	M2.6ショートネジ	300	1重	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
9	オス	メス	M2.6ショートネジ	300	1重	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
25	オス	メス	M2.6ショートネジ	300	1重	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
9	オス	メス	M2.6ショートネジ	300	1重	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
25	オス	メス	M2.6ショートネジ	300	1重	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
9	オス	メス	M2.6ショートネジ	300	1重	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	左側	10	1個
25	オス	メス	M2.6ショートネジ	300	1重	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	左側	10	1個
9	オス	メス	M2.6ショートネジ	30	2重	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
25	オス	メス	M2.6ショートネジ	30	2重	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
9	オス	バラ線	M2.6ショートネジ	300	1重	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
25	オス	バラ線	M2.6ショートネジ	300	1重	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
9	オス	バラ線	M2.6ショートネジ	300	1重	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
25	オス	バラ線	M2.6ショートネジ	300	1重	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
9	オス	バラ線	M2.6ショートネジ	300	1重	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
25	オス	バラ線	M2.6ショートネジ	300	1重	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
9	オス	バラ線	M2.6ショートネジ	300	1重	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	左側	10	1個
25	オス	バラ線	M2.6ショートネジ	300	1重	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	左側	10	1個
9	オス	バラ線	M2.6ショートネジ	30	2重	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
25	オス	バラ線	M2.6ショートネジ	30	2重	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
9	オス	融着	M2.6ショートネジ	300	1重	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
25	オス	融着	M2.6ショートネジ	300	1重	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
9	オス	融着	M2.6ショートネジ	300	1重	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
25	オス	融着	M2.6ショートネジ	300	1重	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
9	オス	融着	M2.6ショートネジ	300	1重	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
25	オス	融着	M2.6ショートネジ	300	1重	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
9	オス	融着	M2.6ショートネジ	300	1重	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	左側	10	1個
25	オス	融着	M2.6ショートネジ	300	1重	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	左側	10	1個
9	オス	融着	M2.6ショートネジ	30	2重	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
25	オス	融着	M2.6ショートネジ	30	2重	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
9	オス	Y端子	M2.6ショートネジ	300	1重	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
25	オス	Y端子	M2.6ショートネジ	300	1重	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
9	オス	Y端子	M2.6ショートネジ	300	1重	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
25	オス	Y端子	M2.6ショートネジ	300	1重	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
9	オス	Y端子	M2.6ショートネジ	300	1重	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
25	オス	Y端子	M2.6ショートネジ	300	1重	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	左側	10	1個
9	オス	Y端子	M2.6ショートネジ	300	1重	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	左側	10	1個
25	オス	Y端子	M2.6ショートネジ	300	1重	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	左側	10	1個
9	オス	Y端子	M2.6ショートネジ	30	2重	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個
25	オス	Y端子	M2.6ショートネジ	30	2重	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	左側	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

第一電子工業（DDK）製Dsubコネクタ・アングルフードとミスミ製ケーブルを採用したシリーズ。アングル引出しフードで、狭い場所でのケーブル配線に貢献。
【特長】
・コネクタ、フード：第一電子工業（DDK製）17シリーズ
・ケーブル：二重シールド、細径柔軟、耐油、豊富なケーブルタイプ（5種類）から選定可能。
・全長：最短0.2ｍ～最長50ｍまで、0.1ｍごとに長さを指定可能。
・片側アングルフード、片側Y端子付、融着加工等、組合せ自由
・EMI対策フードのみ
・M2.6ショートねじ、#4-40ショートねじタイプより選定可

ご注意

【部材変更案内】 本シリーズのKS・JSケーブルは仕様変更を予定しております。変更内容はケーブルへのLISTED規格追加で、電気的特性に差異なく上位互換となります。外観・内部配線色・ハーネス型番は従来通りで変更ございません。
変更時期：2025年7月1日製作分より（ランニングチェンジ）
内容詳細：こちらをご参照ください。
変更対象：こちらをご参照ください。
【仕様について】・RS232C通信でご利用の際は15m以内でご利用ください。
・一般的なクロス結線を用意したRS232Cケーブルは、こちらをご覧ください。
【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字・シース剥き長さの指定が可能。指定方法はこちら
・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン配列No.が印字されます。機器対応のカスタムNo．付け忘れにご注意ください。
・追加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
・コネクタ側のアース線長さ指定は対応しておりません。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Dsubコネクタ付ケーブル EMI対策・薄型フードアングルタイプ (第一電子工業製コネクタ使用)のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

UPSコネクタ端子と盤内配線の接続に使用

満足度：4.02019/01/28

UPSなどの弱電機器のコネクタと制御配線のインターフェースに社内製作ならかなりの時間がかかるのですが、短納期で安価で買え...もっと読む

1人が参考にしています。

フライス盤制御信号

満足度：4.02023/03/03

ソケットに差し込んだ時のはまり具合や差し込んだ後のしっかり感はあります。ただ、ソケットに差し込んだ後に、六角ボルトでねじ...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 Dsubコネクタ付ケーブル EMI対策・薄型フードアングルタイプ (第一電子工業製コネクタ使用)	Dsubコネクタ付ケーブル EMI対策・薄型フードタイプ (第一電子工業製コネクタ使用)	Dsubコネクタ付ケーブル EMI対策・薄型フードタイプ	Dsubコネクタ付ケーブルバラ線・薄型フードタイプ (オムロン製コネクタ使用)	Dsubコネクタ付ケーブル高EMI対策タイプ	Dsubコネクタ付ケーブルフラットケーブルタイプ (日本航空電子製コネクタ使用)
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	2日目〜	2日目〜	2日目	2日目	2日目
コネクタ種類	Dsub	Dsub	Dsub	Dsub	Dsub	Dsub
加工方法	半田	半田	半田	半田	半田	圧接
ケーブル形状	丸型	丸型	丸型	バラ線	丸型	フラット
フード	EMI対策プラスチック	EMI対策プラスチック	EMI対策プラスチック	EMI対策プラスチック	EMI対策プラスチック	なし
コネクタ形状	アングル	ストレート	ストレート	ストレート	ストレート	ストレート
