Dsubコネクタ 半田付タイプコネクタ 17JEシリーズ
- 通常単価(税別)
- 583円～2,529円
- 税込単価
- 641円～2,782円
ソルダカップ型コンタクトで、半田付結線用コネクタです。通信機器、計測機器【特長】●ソルダカップ型コンタ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
ピンコネクタ、ソケットコネクタどちらも選択可能、半田付の結線用コネクタ
シェルサイズは9、15、25、37の4種類、芯数は9芯、15芯、25芯、37芯。
17JEシリーズ 半田付タイプコネクタの仕様について
| 定格電圧 | AC300V(r.m.s.) |
|---|---|
| 定格電流 | 5A/コンタクト |
| 耐電圧 | AC1.000V(r.m.s.)1分間 |
| 絶縁抵抗 | DC500Vで1,000MΩ以上 |
| 接触抵抗 | 10mΩ以下 |
| 適合電線 | AWG20以下(単線)、AWG22以下(より線) |
| 使用温度 | -25℃～+85°C |
この商品の材質/処理について
| 部品名 | 材質/処理 |
|---|---|
| ブロック | PBT樹脂（UL94V-0）／乳白色 |
| シェル | 鋼／Niめっき |
| コンタクト | 銅合金／Ni下地Auめっき |
| フード | ABS樹脂／Niめっき |
| ジャックスクリュー | 鋼または黄銅／Niめっき |

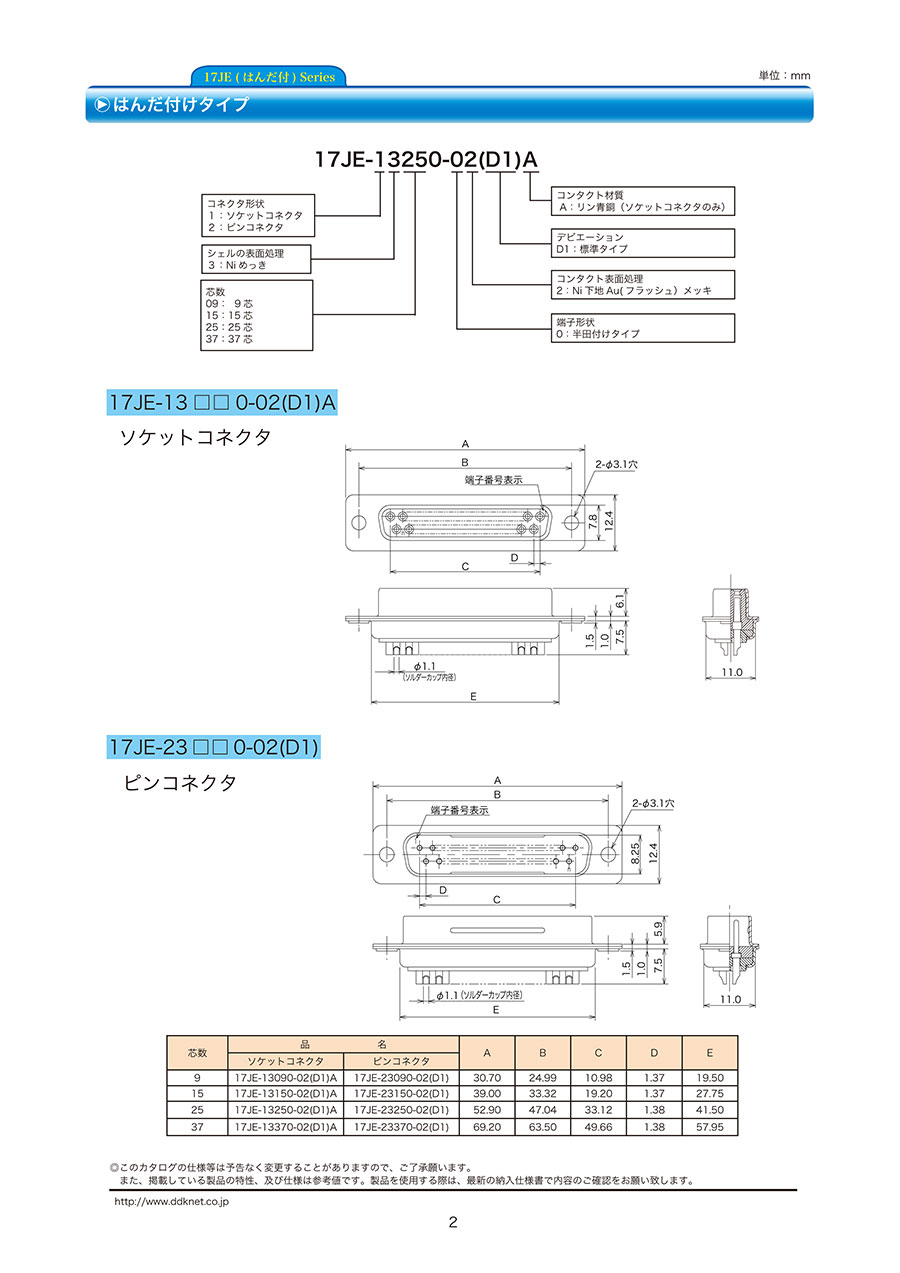

外形図
9 コンタクト（ブーツ無し）
15 コンタクト
25 コンタクト
37 コンタクト
- ※ コネクタ取付け後の寸法
はんだ付けタイプの外形図（ピンコネクタ 標準ケーブル用）
9 コンタクト（ブーツ無し）
15 コンタクト
25 コンタクト
37 コンタクト
- ※ コネクタ取付け後の寸法
はんだ付けタイプの対応表
パネルに固定した場合のスタッドの品名
※スタッド、ジャック・ソケットと実装形態の組み合わせです。
交差したところがデビエーション品名となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
793円 ( 872円 ) | 在庫品1日目当日出荷可能 |
1,349円 ( 1,484円 ) | 在庫品1日目当日出荷可能 |
1,349円 ( 1,484円 ) | 在庫品1日目当日出荷可能 |
629円 ( 692円 ) | 在庫品1日目当日出荷可能 |
1,639円 ( 1,803円 ) | 在庫品1日目当日出荷可能 |
1,657円 ( 1,823円 ) | 在庫品1日目当日出荷可能 |
1,671円 ( 1,838円 ) | 在庫品1日目当日出荷可能 |
583円 ( 641円 ) | 在庫品1日目当日出荷可能 |
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
1,326円 ( 1,459円 ) | 在庫品1日目当日出荷可能 |
1,172円 ( 1,289円 ) | 在庫品1日目当日出荷可能 |
805円 ( 886円 ) | 在庫品1日目当日出荷可能 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
1,616円 ( 1,778円 ) | 在庫品1日目当日出荷可能 |
1,448円 ( 1,593円 ) | 在庫品1日目当日出荷可能 |
1,936円 ( 2,130円 ) | 在庫品1日目当日出荷可能 |
1,120円 ( 1,232円 ) | 在庫品1日目当日出荷可能 |
2,509円 ( 2,760円 ) | 在庫品1日目当日出荷可能 |
2,529円 ( 2,782円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ソルダカップ型コンタクトで、半田付結線用コネクタです。
通信機器、計測機器
【特長】
●ソルダカップ型コンタクトで、手半田付結線用コネクタです
●芯数は9芯、15芯、25芯、37芯です
●AWG22以下のより線が最適です（半田付けの際の半田ゴテは40W以下のものを使用して下さい）
●金属シェルの表面処理はNi めっきを施しピンコネクタにはビート加工を施してあります
●ケーブル・プラグの結線部はメタライズ処理されたフードによりシールドすることができEMI対策に有効です
EMI対策
