エレクトロニクス部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が1,100型番あります。

chemSHERPA・RoHS
ミスミ品のみ対象
- chemSHERPA
  回答可能（特定物質なし）
- RoHS2(10物質)
  対応
対数
~mm
- 2P
- 3P
- 5P
- 8P
- 10P
- 13P
- 17P
- 20P
- 25P
- 30P
- 32P
導体断面積(㎟)
~mm
- 0.08
仕上がり外径(mm)
~mm
- 6
- 6.3
- 7.4
- 8.2
- 8.9
- 9.8
- 10.9
- 11.6
- 12.7
- 13.7
- 14.1
全長(m)
~mm
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
導体断面積詳細(mm²)
~mm
- 0.08
出荷日
- すべて
- 当日出荷可能

ミスミ

NA2464 UL シールド付　AWG28

chemSHERPA対応品あり

通常単価(税別): 1,848円～115,617円

税込単価: 2,033円～127,179円

通常出荷日：在庫品1日目当日出荷可能

300V　ULAWM2464規格対応ケーブル。細径タイプ、EMI対策用に編組シールドを施しております。

4.84.8

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はSS300SB UL 小径・低価格シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

よく一緒に見られています

ミスミ

SS300CMSB CM（UL LISTED規格・NEPA対応）細径シールド付

通常価格(税別)： 811円 (税込価格：892円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

SS300CM CM（UL LISTED規格・NEPA対応）細径

通常価格(税別)： 945円 (税込価格：1,040円)

通常出荷日：在庫品1日目

未確定：候補が1,100型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	対数	−	指定長
NA2464	−	5P	−	10

※「(：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

シース色	ネイビー
使用温度範囲	0～80℃
取得規格	ULAWM2464
曲げ半径	仕上外径×8倍（固定部のみ）

仕様

型番	AWG サイズ	対数 1P=2芯	指定長（m）	導体		絶縁厚さ（mm）	線芯外径約（mm）	シース厚さ（mm）	仕上外径（mm）	電気的特性				概算質量 kg/km	サンプル提供
型番	AWG サイズ	対数 1P=2芯	指定長（m）	構成本/mm	外径　約（mm）	絶縁厚さ（mm）	線芯外径約（mm）	シース厚さ（mm）	仕上外径（mm）	導体抵抗 Ω/km（20℃）	絶縁特性 MΩkm（20℃）	試験電圧 V/分	許容電流 A（30℃）	概算質量 kg/km	サンプル提供
NA2464	AWG28 *（0.08mm²）	2P	1～100 （指定1m単位）	7/0.127 （すずめっき）	0.38	0.33	1.04	0.8	6	228以下	100以上	500	3.4	50	◎
		3P						0.8	6.3				2.8	54	◎
		5P						0.8	7.4				2.4	61	◎
		8P						1	8.2				2	76	◎
		10P						1	8.9				1.8	89	◎
		13P						1	9.8				1.7	106	◎
		17P						1.1	10.9				1.5	131	◎
		20P						1.1	11.6				1.5	145	◎
		25P						1.3	12.7				1.4	171	◎
		30P						1.3	13.7				1.3	197	◎
		32P						1.3	14.1				1.3	207	◎

※許容電流はあくまでも参考値で保証値ではありません。*（～mm²）はあくまで目安です。詳しくは→P1688の対比表を参照ください。
※2P、3Pの許容電流値は、製造上5Pの値よりも低くなっております。誤植では御座いません。
※ケーブル・電線のシース（外被部分）外径サイズについては、上記表中の"仕上外径"の項目をご参照下さい。

構造概略

導体	すずめっき軟銅より線
絶縁体	ビニル
より合わせ	対より
遮蔽	すずめっき軟銅編組
シース	耐熱ビニル/つや消し

電流減少係数

周囲温度（℃）	30以下	40	50	60	70
電流減少係数	1.00	0.89	0.77	0.63	0.45

許容電流値は周囲温度30℃空中1条布設時の計算値を示し、保証値ではありません。周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）AWG28の5Pで周囲温度が40℃の場合の許容電流値2.38×0.89＝2.11（A）

線芯識別表

対NO.	絶縁体の色	ドットマーク	ドットマーク色		対NO.	絶縁体の色	ドットマーク	ドットマーク色
対NO.	絶縁体の色	ドットマーク	第1線芯	第2線芯	対NO.	絶縁体の色	ドットマーク	第1線芯	第2線芯
1	橙	■	黒	赤	17	黄	■■■■	黒	赤
2	黄	■	黒	赤	18	若草	■■■■	黒	赤
3	若草	■	黒	赤	19	灰	■■■■	黒	赤
4	灰	■	黒	赤	20	白	■■■■	黒	赤
5	白	■	黒	赤	21	橙	■■■■■■（連続）	黒	赤
6	橙	■■	黒	赤	22	黄	■■■■■■（連続）	黒	赤
7	黄	■■	黒	赤	23	若草	■■■■■■（連続）	黒	赤
8	若草	■■	黒	赤	24	灰	■■■■■■（連続）	黒	赤
9	灰	■■	黒	赤	25	白	■■■■■■（連続）	黒	赤
10	白	■■	黒	赤	26	橙	■■■（長点^※）	黒	赤
11	橙	■■■	黒	赤	27	黄	■■■（長点^※）	黒	赤
12	黄	■■■	黒	赤	28	若草	■■■（長点^※）	黒	赤
13	若草	■■■	黒	赤	29	灰	■■■（長点^※）	黒	赤
14	灰	■■■	黒	赤	30	白	■■■（長点^※）	黒	赤
15	白	■■■	黒	赤	31	橙	■■■■■■（長点^※）	黒	赤
16	橙	■■■■	黒	赤	32	黄	■■■■■■（長点^※）	黒	赤

※対No.26からドット表示が若干長くなっています（長点）

型番リスト

表示件数

...

型番

対数

導体断面積

(㎟)

仕上がり外径

(mm)

全長

(m)

導体断面積詳細

(mm²)

その他特性

RoHS2（10物質）?

最小発注数量

2P	-	6	1	-	-	対応	1個
2P	-	6	2	-	-	対応	1個
2P	-	6	3	-	-	対応	1個
2P	-	6	4	-	-	対応	1個
2P	-	6	5	-	-	対応	1個
2P	-	6	6	-	-	対応	1個
2P	-	6	7	-	-	対応	1個
2P	-	6	8	-	-	対応	1個
2P	-	6	9	-	-	対応	1個
2P	-	6	10	-	-	対応	1個
2P	-	6	11	-	-	対応	1個
2P	-	6	12	-	-	対応	1個
2P	-	6	13	-	-	対応	1個
2P	-	6	14	-	-	対応	1個
2P	-	6	15	-	-	対応	1個
2P	-	6	16	-	-	対応	1個
2P	-	6	17	-	-	対応	1個
2P	-	6	18	-	-	対応	1個
2P	-	6	19	-	-	対応	1個
2P	-	6	20	-	-	対応	1個
2P	-	6	21	-	-	対応	1個
2P	-	6	22	-	-	対応	1個
2P	-	6	23	-	-	対応	1個
2P	-	6	24	-	-	対応	1個
2P	-	6	25	-	-	対応	1個
2P	-	6	26	-	-	対応	1個
2P	-	6	27	-	-	対応	1個
2P	-	6	28	-	-	対応	1個
2P	-	6	29	-	-	対応	1個
2P	-	6	30	-	-	対応	1個
2P	-	6	31	-	-	対応	1個
2P	-	6	32	-	-	対応	1個
2P	-	6	33	-	-	対応	1個
2P	-	6	34	-	-	対応	1個
2P	-	6	35	-	-	対応	1個
2P	-	6	36	-	-	対応	1個
2P	-	6	37	-	-	対応	1個
2P	-	6	38	-	-	対応	1個
2P	-	6	39	-	-	対応	1個
2P	-	6	40	-	-	対応	1個
2P	-	6	41	-	-	対応	1個
2P	-	6	42	-	-	対応	1個
2P	-	6	43	-	-	対応	1個
2P	-	6	44	-	-	対応	1個
2P	-	6	45	-	-	対応	1個
2P	-	6	46	-	-	対応	1個
2P	-	6	47	-	-	対応	1個
2P	-	6	48	-	-	対応	1個
2P	-	6	49	-	-	対応	1個
2P	-	6	50	-	-	対応	1個
2P	-	6	51	-	-	対応	1個
2P	-	6	52	-	-	対応	1個
2P	-	6	53	-	-	対応	1個
2P	-	6	54	-	-	対応	1個
2P	-	6	55	-	-	対応	1個
2P	-	6	56	-	-	対応	1個
2P	-	6	57	-	-	対応	1個
2P	-	6	58	-	-	対応	1個
2P	-	6	59	-	-	対応	1個
2P	-	6	60	-	-	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,849円 ( 2,034円 )	在庫品1日目当日出荷可能
1,849円 ( 2,034円 )	在庫品1日目当日出荷可能
1,849円 ( 2,034円 )	在庫品1日目当日出荷可能
1,848円 ( 2,033円 )	在庫品1日目当日出荷可能
1,848円 ( 2,033円 )	在庫品1日目当日出荷可能
3,693円 ( 4,062円 )	在庫品1日目当日出荷可能
3,693円 ( 4,062円 )	在庫品1日目当日出荷可能
3,693円 ( 4,062円 )	在庫品1日目当日出荷可能
3,693円 ( 4,062円 )	在庫品1日目当日出荷可能
3,693円 ( 4,062円 )	在庫品1日目当日出荷可能
3,792円 ( 4,171円 )	在庫品1日目当日出荷可能
4,137円 ( 4,551円 )	在庫品1日目当日出荷可能
4,482円 ( 4,930円 )	在庫品1日目当日出荷可能
4,827円 ( 5,310円 )	在庫品1日目当日出荷可能
5,172円 ( 5,689円 )	在庫品1日目当日出荷可能
5,517円 ( 6,069円 )	在庫品1日目当日出荷可能
5,862円 ( 6,448円 )	在庫品1日目当日出荷可能
6,203円 ( 6,823円 )	在庫品1日目当日出荷可能
6,548円 ( 7,203円 )	在庫品1日目当日出荷可能
6,892円 ( 7,581円 )	在庫品1日目当日出荷可能
7,237円 ( 7,961円 )	在庫品1日目当日出荷可能
7,582円 ( 8,340円 )	在庫品1日目当日出荷可能
7,928円 ( 8,721円 )	在庫品1日目当日出荷可能
8,273円 ( 9,100円 )	在庫品1日目当日出荷可能
8,618円 ( 9,480円 )	在庫品1日目当日出荷可能
8,963円 ( 9,859円 )	在庫品1日目当日出荷可能
9,308円 ( 10,239円 )	在庫品1日目当日出荷可能
9,652円 ( 10,617円 )	在庫品1日目当日出荷可能
9,998円 ( 10,998円 )	在庫品1日目当日出荷可能
10,339円 ( 11,373円 )	在庫品1日目当日出荷可能
10,684円 ( 11,752円 )	在庫品1日目当日出荷可能
11,029円 ( 12,132円 )	在庫品1日目当日出荷可能
11,374円 ( 12,511円 )	在庫品1日目当日出荷可能
11,720円 ( 12,892円 )	在庫品1日目当日出荷可能
12,065円 ( 13,272円 )	在庫品1日目当日出荷可能
12,409円 ( 13,650円 )	在庫品1日目当日出荷可能
12,754円 ( 14,029円 )	在庫品1日目当日出荷可能
13,099円 ( 14,409円 )	在庫品1日目当日出荷可能
13,444円 ( 14,788円 )	在庫品1日目当日出荷可能
13,790円 ( 15,169円 )	在庫品1日目当日出荷可能
14,135円 ( 15,549円 )	在庫品1日目当日出荷可能
14,476円 ( 15,924円 )	在庫品1日目当日出荷可能
14,821円 ( 16,303円 )	在庫品1日目当日出荷可能
15,166円 ( 16,683円 )	在庫品1日目当日出荷可能
15,511円 ( 17,062円 )	在庫品1日目当日出荷可能
15,856円 ( 17,442円 )	在庫品1日目当日出荷可能
16,201円 ( 17,821円 )	在庫品1日目当日出荷可能
16,546円 ( 18,201円 )	在庫品1日目当日出荷可能
16,891円 ( 18,580円 )	在庫品1日目当日出荷可能
12,927円 ( 14,220円 )	在庫品1日目当日出荷可能
13,186円 ( 14,505円 )	在庫品1日目当日出荷可能
13,444円 ( 14,788円 )	在庫品1日目当日出荷可能
13,704円 ( 15,074円 )	在庫品1日目当日出荷可能
13,960円 ( 15,356円 )	在庫品1日目当日出荷可能
14,218円 ( 15,640円 )	在庫品1日目当日出荷可能
14,477円 ( 15,925円 )	在庫品1日目当日出荷可能
14,736円 ( 16,210円 )	在庫品1日目当日出荷可能
14,995円 ( 16,495円 )	在庫品1日目当日出荷可能
15,253円 ( 16,778円 )	在庫品1日目当日出荷可能
15,512円 ( 17,063円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

300V　ULAWM2464規格対応ケーブル。細径タイプ、EMI対策用に編組シールドを施しております。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はSS300SB UL 小径・低価格シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

【ご注意】
・ご注文の際に、指定長と数量を混同されないようにご注意ください。
・ 1P＝2芯（ツイストペア）になります。
・耐油性能はございません。
・この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）
※採用メーカー変更により、色味や柔らかさが若干
変わる場合があります。

電気用品安全法を取得しておりません。

カタログ

商品TOP

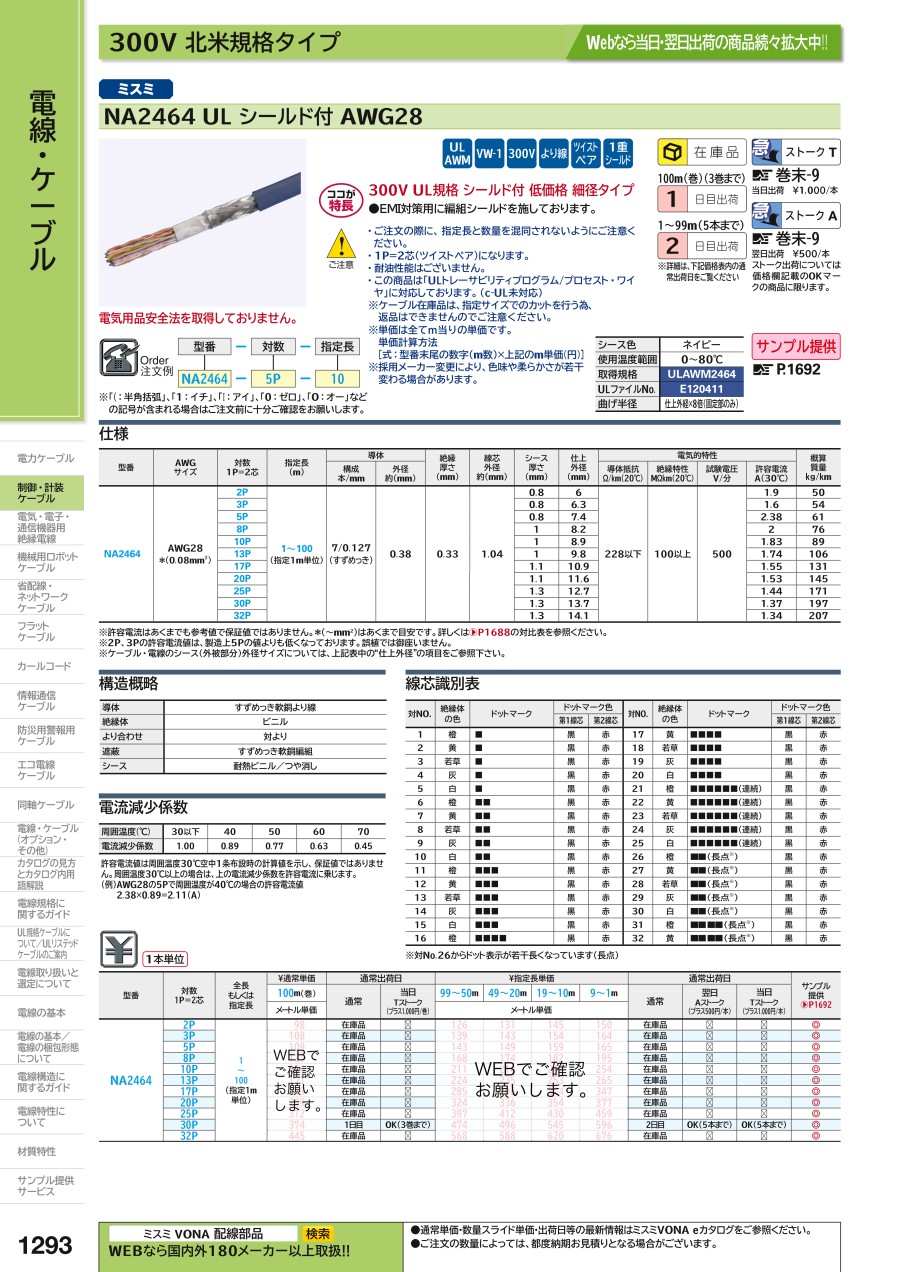

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NA2464 UL シールド付　AWG28のレビュー

4.8平均満足度：4.86件のレビュー

星5
83%
星4
17%
星3
0%
星2
0%
星1
0%

D-subコネクター制作

満足度：5.02016/07/19

規格商品の為他メーカーとの差はほとんど感じませんでしたが、納期の速さ、価格に満足です。

2人が参考にしています。

ハーネス加工

満足度：4.02020/10/22

価格帯も安く、様々な種類があるため重宝しています。長く使用していますが劣化もないためこれからも利用します。

0人が参考にしています。

製品用のハーネスに加工

満足度：5.02020/08/18

生産台数がそれほど多くないので、必要な時に必要な長さを買うことができ、便利だと思います。多く買えば単価が下がる点も良い...もっと読む

0人が参考にしています。

ハーネス作成

満足度：5.02018/05/17

シールド線ですが柔らかく、安価で、外径もコンパクトですので大変使いやすいです。　長く使用していますが特に劣化もなく気に入...もっと読む

0人が参考にしています。

ハーネス加工

満足度：5.02017/08/21

客先からの急な注文でしが、納期が早く助かりました単価も同様によかったです

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 NA2464 UL シールド付　AWG28	NA20276 UL規格シールド付 AWG28	UL20276対応 UL規格シールド付 AWG28 MAST-UL20276SB	NA28WSB UL　300V　二重シールド	UL2464 BIOケーブル	300V　シールド付信号用ケーブル
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	坂東電線	ミスミ
通常価格	1,848円-	2,323円 -	1,808円 -	1,947円 -	3,970円 -	-
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	1日目	6日目
AWGサイズ(AWG)	28	28	28	28	28	28
シールド	有	有	有	有	有	有
安全規格	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED
定格電圧	300V	30V	30V	300V	300V	300V
シース（外皮）色	青	青	黒	青	灰	青

計装用ケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

計装用ケーブルに関連する通販・販売特集

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

対数

導体断面積(㎟)

仕上がり外径(mm)

全長(m)

導体断面積詳細(mm2)

出荷日

NA2464 UL シールド付 AWG28

商品仕様

型式表示方法

概要仕様

仕様

構造概略

電流減少係数

線芯識別表

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

計装用ケーブルカテゴリの売れ筋ランキング

計装用ケーブルに関連する通販・販売特集

技術サポート窓口

chemSHERPA

導体断面積詳細(mm²)

NA2464 UL シールド付　AWG28
