【穴加工無料】鉄製 フリーサイズ 中継ボックス 4点ネジ止め FSTXシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
中板なし、3辺指定可能なネジ止めタイプのスチール製小型中継ボックス！
- 2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略” - 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【基本仕様】
[ ! ] 固定寸CADデータType1は外形図、Type2は穴加工有効範囲の図面となります。
[ ! ] 3DCADデータのご用意はございません。
|
|
|
[ ! ] 3DCADデータのご用意はございません。
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積りはご相談ください。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・再見積りご希望の際もお気軽にご連絡ください
規格表
標準タイプ（パッキン貼付なし）
| 型番 | ‐ | 穴加工 | ‐ | 下地処理 | ‐ | W | ‐ | H | ‐ | D | ‐ | 塗装色 | ‐ | 追加工 | ‐ | 穴加工コード | |
| FSTX | ‐ | 100 | ‐ | 100 | ‐ | 50 | ‐ | K | （穴加工なし、追加工なし） | ||||||||
| FSTX | ‐ | 100 | ‐ | 100 | ‐ | 50 | ‐ | K | ‐ | DIN | （穴加工なし、追加工あり） | ||||||
| FSTX | PS | ‐ | NS | ‐ | 100 | ‐ | 100 | ‐ | 50 | ‐ | WB□□□□□□□□□ | （穴加工あり・下塗り塗装） |
耐磨耗・耐油性パッキン貼付タイプ（NBRスポンジパッキン）
| 型番 | ‐ | 穴加工 | ‐ | 下地処理 | ‐ | W | ‐ | H | ‐ | D | ‐ | 塗装色 | ‐ | 追加工 | ‐ | 穴加工コード | |
| FSTXN | ‐ | 100 | ‐ | 100 | ‐ | 50 | ‐ | K | （穴加工なし、追加工なし） | ||||||||
| FSTXN | ‐ | 100 | ‐ | 100 | ‐ | 50 | ‐ | K | ‐ | DIN | （穴加工なし、追加工あり） | ||||||
| FSTXN | ‐ | PS | ‐ | NS | ‐ | 100 | ‐ | 100 | ‐ | 50 | ‐ | WB□□□□□□□□□ | （穴加工あり・下塗り塗装） |
耐熱性パッキン貼付タイプ（シリコンゴムスポンジパッキン）
| 型番 | ‐ | 穴加工 | ‐ | 下地処理 | ‐ | W | ‐ | H | ‐ | D | ‐ | 塗装色 | ‐ | 追加工 | ‐ | 穴加工コード | |
| FSTXS | ‐ | 100 | ‐ | 100 | ‐ | 50 | ‐ | K | （穴加工なし、追加工なし） | ||||||||
| FSTXS | ‐ | 100 | ‐ | 100 | ‐ | 50 | ‐ | K | ‐ | DIN | （穴加工なし、追加工あり） | ||||||
| FSTXS | PS | ‐ | NS | ‐ | 100 | ‐ | 100 | ‐ | 50 | ‐ | WB□□□□□□□□□ | （穴加工あり・下塗り塗装） |
※下地処理をご注文の場合は塗装記号は不要です。
[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
| 規格一覧 |
[ ! ]「×」部は製作不可です。
| D | H | W | |||
| 100～190 | 200～290 | 300～390 | 400～500 | ||
| 50 | 100～140 | ○ | ○ | ○ | ○ |
| 150～190 | ○ | ○ | ○ | ○ | |
| 200～240 | ○ | ○ | ○ | ○ | |
| 250～300 | ○ | ○ | ○ | ○ | |
| 60 | 100 | × | × | × | × |
| 110～140 | ○ | ○ | ○ | ○ | |
| 150～190 | ○ | ○ | ○ | ○ | |
| 200～240 | ○ | ○ | ○ | ○ | |
| 250～300 | ○ | ○ | ○ | ○ | |
| 70 | 100～110 | × | × | × | × |
| 120～140 | ○ | ○ | ○ | ○ | |
| 150～190 | ○ | ○ | ○ | ○ | |
| 200～240 | ○ | ○ | ○ | ○ | |
| 250～300 | ○ | ○ | ○ | ○ | |
| 80 | 100～110 | × | × | × | × |
| 120～140 | ○ | ○ | ○ | ○ | |
| 150～190 | ○ | ○ | ○ | ○ | |
| 200～240 | ○ | ○ | ○ | ○ | |
| 250～300 | ○ | ○ | ○ | ○ | |
| 90 | 100～120 | × | × | × | × |
| 130～140 | ○ | ○ | ○ | ○ | |
| 150～190 | ○ | ○ | ○ | ○ | |
| 200～240 | ○ | ○ | ○ | ○ | |
| 250～300 | ○ | ○ | ○ | ○ | |
| 100 | 100～130 | × | × | × | × |
| 140～190 | ○ | ○ | ○ | ○ | |
| 200～240 | ○ | ○ | ○ | ○ | |
| 250～300 | ○ | ○ | ○ | ○ | |
| 110 | 100～140 | × | × | × | × |
| 150～190 | ○ | ○ | ○ | ○ | |
| 200～240 | ○ | ○ | ○ | ○ | |
| 250～300 | ○ | ○ | ○ | ○ | |
| 120 | 100～150 | × | × | × | × |
| 160～190 | ○ | ○ | ○ | ○ | |
| 200～240 | ○ | ○ | ○ | ○ | |
| 250～300 | ○ | ○ | ○ | ○ | |
追加工
概要仕様
塗装色
粉体塗装 | 下地処理 | ||
 |  |  |  |
| K：クリーム 近似マンセル値 2.5Y9/1 | G：グレイ 近似マンセル値 5Y7/1 | E 近似マンセル値 5Y8/1 | NS ご購入後に指定色塗装され る際はこちらが便利です。 |
下地処理について
下地処理サービスのご案内
下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として
最適です。商品に応じて2種類の処理を使用しております。
最適です。商品に応じて2種類の処理を使用しております。
| ＜りん酸亜鉛皮膜処理＞ |  | ＜鉄皮膜処理＞ |  |
梱包形態
| 付属品はボックス内部に同梱いたします。 ●制御盤ボックス（ハンドル） →パッキン、方眼シール（Fシリーズのみ）、カギ ●制御盤ボックス（ハンドル以外） →パッキン、方眼シール（Fシリーズのみ） |  | |
| 【ご注意】 | ・ボックス内部にも下地処理 を施しております。 | |
下塗り塗装との違い
 | ◆一部のシリーズで下塗りを採用しております。 | ||||
| 下塗りは「脱脂」「防錆」を目的とした途中工程の 半製品となります。 | |||||
| 下塗りのまま放置すると変色し、サビの発生の 原因となるため、下地処理と同様必ず上塗り塗 装が必要となります。 | |||||
| 近似マンセル値 2.5Y8.5/4 | 下塗り対応シリーズ | CUAシリーズ |  | ||
| CUBシリーズ | | ||||
下地処理対応シリーズ
●Rシリーズボックス
| 商品シリーズ・形状 | 開閉方式 | 商品型式 | 処理方法 | 掲載ページ |
|---|---|---|---|---|
| スチールスタンダード自立盤タイプ | ハンドル | RJSA | りん酸亜鉛皮膜 |  |
| スチールハンドル錠内蝶番タイプ | ハンドル | RSAU | 鉄皮膜 | |
| スチールハンドル＋2点ネジタイプ | ハンドル | RSH | 鉄皮膜 | |
| スチールパチン錠水切なしタイプ | パチン錠 | RSC | 鉄皮膜 | |
| スチールパチン錠水切ありタイプ | パチン錠 | RSB | 鉄皮膜 | |
| スチール4点ネジ止めタイプ | ネジ止め | RSDX | 鉄皮膜 | |
| スチール中継ボックス・ネジ止め | ネジ止め | RTE | 鉄皮膜 | |
●Fシリーズ制御盤ボックス
| 商品シリーズ・形状 | 開閉方式 | 商品型式 | 処理方法 | 掲載ページ |
|---|---|---|---|---|
| スチールスタンダード自立盤タイプハンドル | ハンドル | HJSA | りん酸亜鉛皮膜 | |
| スチール奥行対応盤タイプ | ハンドル | FDLA | りん酸亜鉛皮膜 | |
| スチール自立盤ボックス短納期タイプ | ハンドル | FJSA | りん酸亜鉛皮膜 | |
| スチール架台HJSAシリーズ対応 | - | HSCB | りん酸亜鉛皮膜 | |
| スチール架台FJSAシリーズ対応 | - | FSCB | りん酸亜鉛皮膜 | |
| スタンダードタイプ | ハンドル | FSA | りん酸亜鉛皮膜 | |
| 扉中板タイプ | ハンドル | FST | りん酸亜鉛皮膜 | |
| 省スペース両開きタイプ | ハンドル | XASFなど | りん酸亜鉛皮膜 | |
| 厚板タイプ | ハンドル | FTA | りん酸亜鉛皮膜 | |
| スタンダードタイプ | パチン錠 | FSB | りん酸亜鉛皮膜 | |
| 中板無し制御盤ボックス | パチン錠 | RFSB, RFSP | りん酸亜鉛皮膜 | |
| 水切なし制御盤ボックス | パチン錠 | FSP | りん酸亜鉛皮膜 | |
| サイドハンドル | サイドハンドル | FSG, FSE | りん酸亜鉛皮膜 | |
| ネジ止め制御盤ボックス | ネジ止め | FSD | りん酸亜鉛皮膜 | |
| 中型ネジ止めタイプ/簡易ネジ止めタイプ | ネジ止め | FSTM, FSTR, FSTX | りん酸亜鉛皮膜 | |
| 組合せタイプ | ネジ止め | FCS | りん酸亜鉛皮膜 | |
| 扉無し制御盤ボックス | - | FSF | りん酸亜鉛皮膜 | |
ボックス穴加工サービス
ボックス穴加工サービス型番について
ボックス穴加工サービスで生成した型番は、「見積・注文」画面の「型番」に直接入力いただきますと、ご注文可能です。
型番は他のアカウントでも見積・注文は可能です。ただし、図面・CADデータの確認やダウンロードは、製作時のユーザーIDのみ対応しています。
ボックス穴加工サービスで生成した型番は、「見積・注文」画面の「型番」に直接入力いただきますと、ご注文可能です。
型番は他のアカウントでも見積・注文は可能です。ただし、図面・CADデータの確認やダウンロードは、製作時のユーザーIDのみ対応しています。
立体図・平面図
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
| 立体図 | 展開図 |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外径寸法を示しています。 ※3 中板は扉を開け内側から見た矢視方向です。  |  グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 |
穴加工パターン
[ ! ] 穴加工後に塗装します。
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 2個付き | 丸穴ビス穴 3個付き | 丸穴ビス穴 4個付き | キー溝付き 丸穴 | 廻止メ丸穴 | 丸穴3個 （PCD） | 丸穴ビス穴 4個付き （PCD） | 弧切欠き 丸穴 | U字切欠き 丸穴 | |
| 角穴 |  |  |  |  |  |  | ||||
| 角穴 | 角穴ビス穴 付 | 角穴ビス穴 4個 | 丸穴4個 | 角穴ビス穴 4個内付き | 角穴ビス穴 2個掛違い | |||||
| 角丸 角穴 |  |  |  |  |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 ビス穴付き | 角長穴 | 角長穴 ビス穴付き | ファン穴1 | ファン穴2 | ファン穴3 | ファン穴4 | |||
| ネジ その他 |  |  |  |  |  |  |  |  | ||
| タップ穴 | タップ穴 3個（PCD） | タップ穴4個 | タップ穴4個 （PCD） | ボス加工 | スリット穴 1 | スリット穴 2 | D-subコネクタ （ハンダ・圧着） | |||
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
穴加工サービス標準公差
■丸穴加工公差
| ■角穴加工公差
|
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
穴加工サービス設計履歴確認方法

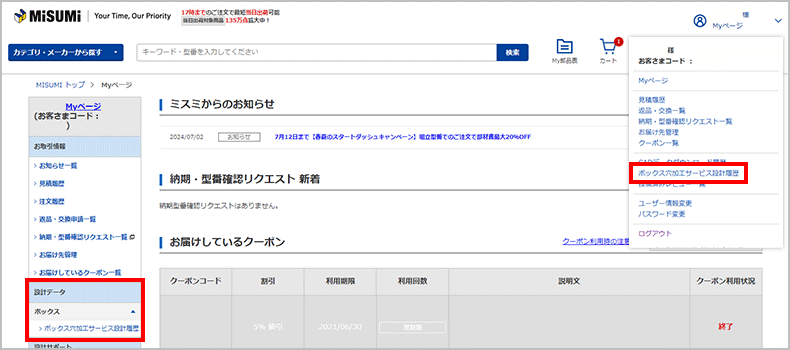

ボックス穴加工サービスで設計した履歴はMyページ→「ボックス穴加工サービス設計履歴」から確認できます。
ボックス穴加工サービスで設計した履歴はMyページ→「ボックス穴加工サービス設計履歴」から確認できます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
中板なし、3辺指定可能なネジ止めタイプのスチール製小型中継ボックス！
ご注意
- 2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略” - 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）

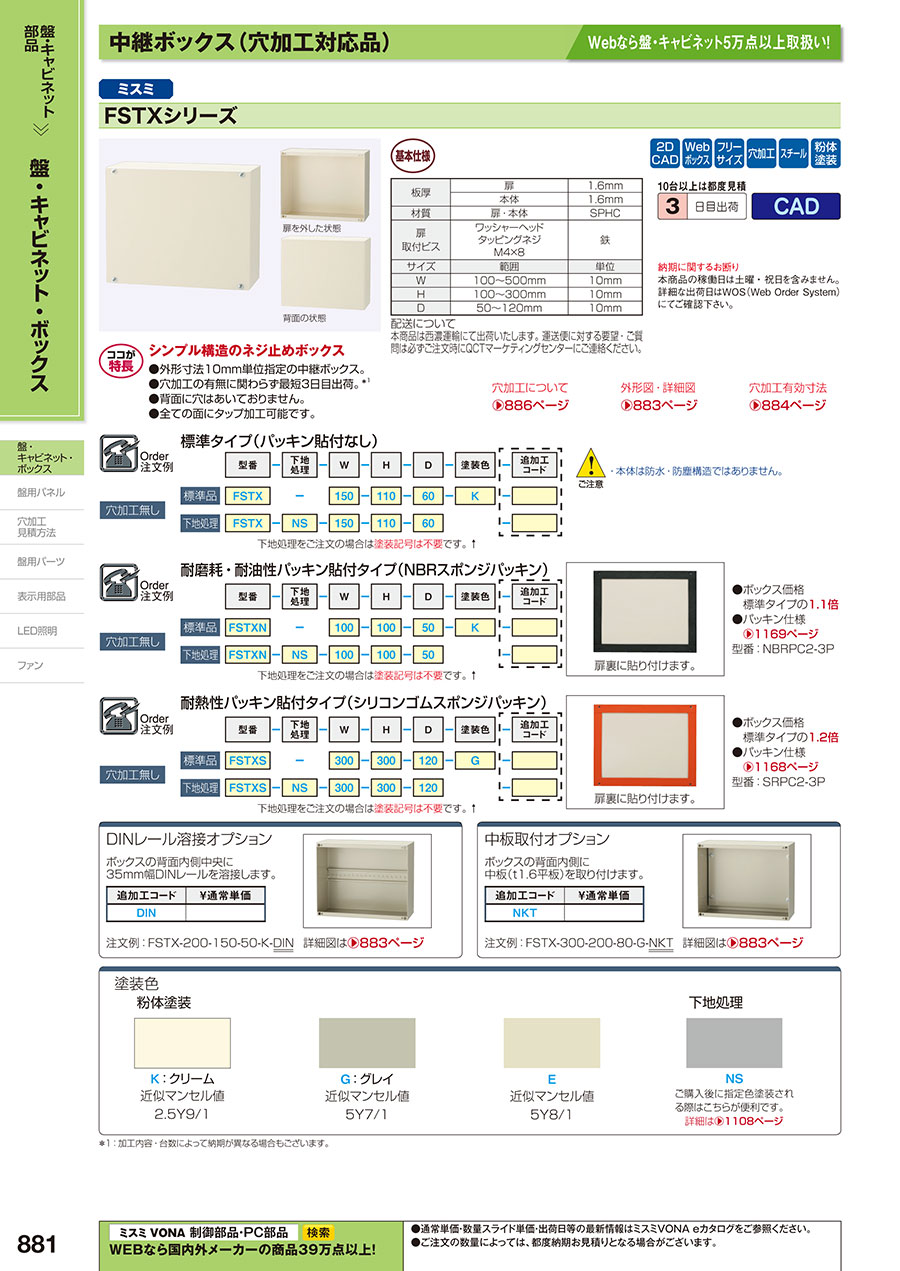

カタログ
