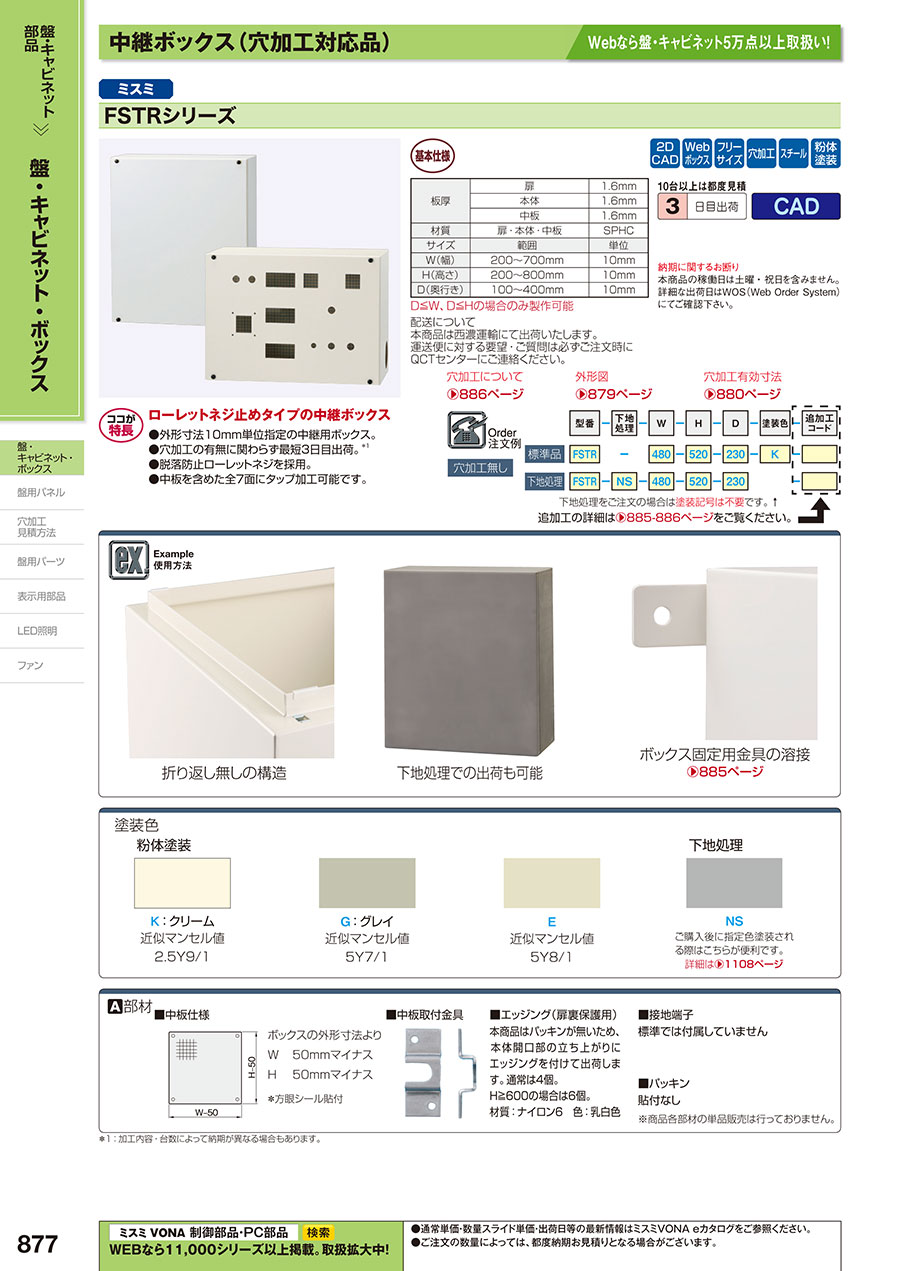

【穴加工無料】鉄製 フリーサイズ 中継ボックス 4点ネジ止め FSTRシリーズ
規格・仕様：
- スチール
- フリーサイズ
- 粉体塗装
ご注意
- 2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略” - 本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
- ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
- 標準品で指定できない特殊な穴形状・加工範囲外への加工、図面からの見積依頼は「特注お見積り」をご利用ください。
- 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
未確定：候補が2型番あります。
商品仕様
【基本仕様】
外形図・詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ]本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。
あくまで参考図面となります。3DCADデータご用意はございません。
なお、CADデータType1は外形図、Type2は穴加工有効範囲の図面となります。
[ ! ]ボックスの部材に関する情報は「
>>こちら」を参照ください。
|
|
※IP保護機能（耐環境性）をご希望の場合は、（>>こちら）よりご選定ください。 |
[ ! ]本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。
あくまで参考図面となります。3DCADデータご用意はございません。
なお、CADデータType1は外形図、Type2は穴加工有効範囲の図面となります。
[ ! ]ボックスの部材に関する情報は「
>>こちら」を参照ください。外形公差
| W | H | D |
| ±1㎜ | ||
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積り依頼ができます。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・中板やその他部材のサイズ変更のご相談、図面からのお見積りなど
・再見積りご希望の際もお気軽にご連絡ください
規格表
| 型番 | - | 穴加工 | - | 下地処理 | - | W | - | H | - | D | - | 塗装色 | - | 追加工コード | - | 穴加工コード | |
| FSTR | - | 480 | - | 520 | - | 230 | - | K | （追加工なし、穴加工なし） | ||||||||
| FSTR | - | NS | - | 480 | - | 520 | - | 230 | （追加工なし、穴加工なし、下地処理） | ||||||||
| FSTR | - | 480 | - | 520 | - | 230 | - | K | - | ET | （追加工あり、穴加工なし） | ||||||
| FSTR | - | PS | - | 480 | - | 520 | - | 230 | - | K | - | WB□□□□□□□□□ | （追加工なし、穴加工あり） | ||||
| FSTR | - | PS | - | NS | - | 480 | - | 520 | - | 230 | - | WB□□□□□□□□□ | （追加工なし、穴加工あり、下地処理） | ||||
| FSTR | - | PS | - | 480 | - | 520 | - | 230 | - | K | - | ET | - | WB□□□□□□□□□ | （追加工あり、穴加工あり） |
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)
配送について
本商品に西濃運輸にに出荷いたします。
他宅配便のご指定はできかねます。
本商品に西濃運輸にに出荷いたします。
他宅配便のご指定はできかねます。
| 規格一覧 |
[ ! ]「×」部は製作不可です。
| D | H | W | ||||
| 200～290 | 300～390 | 400～490 | 500～590 | 600～700 | ||
| 100～130 | 200～290 | ○ | ○ | ○ | ○ | ○ |
| 300～390 | ○ | ○ | ○ | ○ | ○ | |
| 400～490 | ○ | ○ | ○ | ○ | ○ | |
| 500～590 | ○ | ○ | ○ | ○ | ○ | |
| 600～690 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 140～150 | 200～290 | ○ | ○ | ○ | ○ | ○ |
| 300～390 | ○ | ○ | ○ | ○ | ○ | |
| 400～490 | ○ | ○ | ○ | ○ | ○ | |
| 500～590 | ○ | ○ | ○ | ○ | ○ | |
| 600～690 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 160～190 | 200～290 | ○ | ○ | ○ | ○ | ○ |
| 300～390 | ○ | ○ | ○ | ○ | ○ | |
| 400～490 | ○ | ○ | ○ | ○ | ○ | |
| 500～590 | ○ | ○ | ○ | ○ | ○ | |
| 600～690 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 200～240 | 200～290 | ○ | ○ | ○ | ○ | ○ |
| 300～390 | ○ | ○ | ○ | ○ | ○ | |
| 400～490 | ○ | ○ | ○ | ○ | ○ | |
| 500～590 | ○ | ○ | ○ | ○ | ○ | |
| 600～690 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 250～290 | 200～290 | ○ | ○ | ○ | ○ | ○ |
| 300～390 | ○ | ○ | ○ | ○ | ○ | |
| 400～490 | ○ | ○ | ○ | ○ | ○ | |
| 500～590 | ○ | ○ | ○ | ○ | ○ | |
| 600～690 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 300～350 | 200～290 | × | × | × | × | × |
| 300～390 | × | ○ | ○ | ○ | ○ | |
| 400～490 | × | ○ | ○ | ○ | ○ | |
| 500～590 | × | ○ | ○ | ○ | ○ | |
| 600～690 | × | ○ | ○ | ○ | ○ | |
| 700～800 | × | ○ | ○ | ○ | ○ | |
| 360～400 | 200～290 | × | × | × | × | × |
| 300～390 | × | × | × | × | × | |
| 400～490 | × | × | ○ | ○ | ○ | |
| 500～590 | × | × | ○ | ○ | ○ | |
| 600～690 | × | × | ○ | ○ | ○ | |
| 700～800 | × | × | ○ | ○ | ○ | |
D＞W、D＞Hをご希望の場合は、「特注お見積り」へご相談ください。
追加工
■ 追加工コード一覧
| 追加工 | コード | 追加工内容 | 加工詳細 |
| 1 | BN | 中板・中板取付金具無し | 中板・中板取付金具無し |
| NN | 中板のみなし | 中板のみ無し | |
| 2 | ET | 扉裏面指定位置接地端子溶接 | 扉裏面の指定位置に設置端子を溶接 |
| FW | 指定フラットバー指定位置溶接 | 指定取付位置にフラットバーを溶接（4箇所） | |
| HD | 背面中板用方眼シール同梱 | 背面中板の方眼シールを貼り付けずに商品に同梱して出荷 | |
| LW | 指定L型アングル指定位置溶接 | 指定取付位置にL型アングルを溶接（4箇所） | |
| ＺＨ | 扉裏面指定位置図面ホルダー取付 | 扉裏面指定取付位置にボスを溶接し図面ホルダーを取付出荷 |
[ ! ]追加工の詳細は（>>こちら）
概要仕様
 |  |  |
| 折り返し無しの構造 | 下地処理での出荷も可能 | ボックス固定用金具の溶接 [ ! ] 接地端子ご希望の場合は追加工-ETをご検討ください。 追加工の詳細は（>>こちら） |
塗装色
粉体塗装 | 下地処理 | ||
 |  |  |  |
| K：クリーム 近似マンセル値 2.5Y9/1 | G：グレイ 近似マンセル値 5Y7/1 | E 近似マンセル値 5Y8/1 | NS ご購入後に指定色塗装され る際はこちらが便利です。 下地処理の詳細は（>>こちら） |
[ ! ] マスキング（一部処理なし）等の特殊仕様は承っておりません。
穴加工サービス
立体図、展開図
| 立体図 ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています ※3 中板は扉を開け内側から見た矢視方向です  | 展開図（一例） |
| ボックス本体の加工面はすべて外から見た図となります。 | 中板は扉を開けて正面側から見た図面となります。 グレーの範囲は加工指定ができません。 展開図下面（ボックス底面）の右下には穴加工がされています。 図はあくまで一例です。外寸により加工不可領域は異なります。 |
穴加工パターン種類
[ ! ] 穴加工後に塗装します。
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。穴加工サービスのボス溶接方向は、内側凸加工です。（ボックス塗装前に行います）
[ ! ]一部溶接できない面がございます。
ボス溶接は貫通ではありません。穴加工サービスのボス溶接方向は、内側凸加工です。（ボックス塗装前に行います）
| ねじ径 | ボス直径 | ボス高さ（L） | ねじ深さ |
| M4 | φ8 | 12㎜ | 7.5㎜ |
| M5 | φ10 | 6.8㎜ | |
| M6 | 15㎜ | 9.0㎜ |
加工穴標準公差
■丸穴加工公差
| ■角穴加工公差
|
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
部材
基本仕様に戻る| 中板 | 中板取付金具 | エッジング（扉裏保護用） | ローレットネジ（扉固定用） | その他部材 |
| ボックス外形寸法：W-50mm ボックス外形寸法：H-50mm 固定金具で取り付けされた状態で 出荷します。 | ー | 材質：ナイロン6 色：乳白色 本商品はパッキンが無いため、本体開口部の 立ち上がりにエッジングを付けて出荷します。 通常は4個。H≧600の場合は6個。 | タキゲン製 型式：AP-176-7-BLACK 通常は4個。H≧600の場合は6個。 ナット付属：M5ケージナット（鉄製） | ■接地端子（アース取付端子） 標準では付属していません。 ※追加工：ETをご指定ください。 ■パッキン 付属しておりません。 ※各部材の単品販売はしておりません。 |
 ※方眼シール貼付 |  ※単品販売はしておりません。 |  ※単品販売はしておりません。 |  ※ケージナットは、単品販売をしておりません。 |
[ ! ] 中板固定用金具はボックス本体に固定されています。外形図・詳細図は（>>こちら）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ローレットネジ対応、3辺指定可能なフリーサイズスチールボックス！
ご注意
- 2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略” - 本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
- ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
- 標準品で指定できない特殊な穴形状・加工範囲外への加工、図面からの見積依頼は「特注お見積り」をご利用ください。
- 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
大口注文もお任せください！
20個までの数量は、即見積・即注文可能！
20個までの数量は、即見積・即注文可能！
【ココが特長】
ローレットネジ止めタイプの中継ボックス
●外形寸法10mm単位指定の中継用ボックス。
●穴加工の有無に関わらず最短3日目出荷。＊1
●脱落防止ローレットネジを採用。
●中板を含めた全7面にタップ加工可能です。
ローレットネジ止めタイプの中継ボックス
●外形寸法10mm単位指定の中継用ボックス。
●穴加工の有無に関わらず最短3日目出荷。＊1
●脱落防止ローレットネジを採用。
●中板を含めた全7面にタップ加工可能です。
共通仕様
下地処理について
下地処理サービスのご案内
下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として
最適です。商品に応じて2種類の処理を使用しております。
最適です。商品に応じて2種類の処理を使用しております。
| ＜りん酸亜鉛皮膜処理＞ |  | ＜鉄皮膜処理＞ |  |
梱包形態
| 付属品はボックス内部に同梱いたします。 ●制御盤ボックス（ハンドル） →パッキン、方眼シール（Fシリーズのみ）、カギ ●制御盤ボックス（ハンドル以外） →パッキン、方眼シール（Fシリーズのみ） |  | |
[ ! ] ボックス内部にも下地処理を施しております。
[ ! ] 付属品はシリーズごとに異なります。各商品ページの部材表よりご確認ください。
[ ! ] FSTRシリーズにパッキンは付属しておりません。
取付けねじの長さが足りず、扉がねじ止めできなくなる可能性があるため、お客様でのパッキン貼り付けは推奨しておりません。
下塗り塗装との違い
 | ◆一部のシリーズで下塗りを採用しております。 | ||||
| 下塗りは「脱脂」「防錆」を目的とした途中工程の 半製品となります。 | |||||
| 下塗りのまま放置すると変色し、サビの発生の 原因となるため、下地処理と同様必ず上塗り塗 装が必要となります。 | |||||
| 近似マンセル値 2.5Y8.5/4 | 下塗り対応シリーズ | CUAシリーズ |  | ||
| CUBシリーズ | | ||||
下地処理対応シリーズ
| 商品シリーズ・形状 | 開閉方式 | 商品型式 | 処理方法 | 掲載ページ |
|---|---|---|---|---|
| スチールスタンダード自立盤タイプ | ハンドル | RJSA | りん酸亜鉛皮膜 |  |
| スチールハンドル錠内蝶番タイプ | ハンドル | RSAU | 鉄皮膜 | |
| スチールハンドル＋2点ネジタイプ | ハンドル | RSH | 鉄皮膜 | |
| スチールパチン錠水切なしタイプ | パチン錠 | RSC | 鉄皮膜 | |
| スチールパチン錠水切ありタイプ | パチン錠 | RSB | 鉄皮膜 | |
| スチール4点ネジ止めタイプ | ネジ止め | RSDX | 鉄皮膜 | |
| スチール中継ボックス・ネジ止め | ネジ止め | RTE | 鉄皮膜 | |
●Fシリーズ制御盤ボックス
| 商品シリーズ・形状 | 開閉方式 | 商品型式 | 処理方法 | 掲載ページ |
|---|---|---|---|---|
| スチールスタンダード自立盤タイプハンドル | ハンドル | HJSA | りん酸亜鉛皮膜 | |
| スチール奥行対応盤タイプ | ハンドル | FDLA | りん酸亜鉛皮膜 | |
| スチール自立盤ボックス短納期タイプ | ハンドル | FJSA | りん酸亜鉛皮膜 | |
| スチール架台HJSAシリーズ対応 | - | HSCB | りん酸亜鉛皮膜 | |
| スチール架台FJSAシリーズ対応 | - | FSCB | りん酸亜鉛皮膜 | |
| スタンダードタイプ | ハンドル | FSA | りん酸亜鉛皮膜 | |
| 扉中板タイプ | ハンドル | FST | りん酸亜鉛皮膜 | |
| 省スペース両開きタイプ | ハンドル | XASFなど | りん酸亜鉛皮膜 | |
| 厚板タイプ | ハンドル | FTA | りん酸亜鉛皮膜 | |
| スタンダードタイプ | パチン錠 | FSB | りん酸亜鉛皮膜 | |
| 中板無し制御盤ボックス | パチン錠 | RFSB, RFSP | りん酸亜鉛皮膜 | |
| 水切なし制御盤ボックス | パチン錠 | FSP | りん酸亜鉛皮膜 | |
| サイドハンドル | サイドハンドル | FSG, FSE | りん酸亜鉛皮膜 | |
| ネジ止め制御盤ボックス | ネジ止め | FSD | りん酸亜鉛皮膜 | |
| 中型ネジ止めタイプ/簡易ネジ止めタイプ | ネジ止め | FSTM, FSTR, FSTX | りん酸亜鉛皮膜 | |
| 組合せタイプ | ネジ止め | FCS | りん酸亜鉛皮膜 | |
| 扉無し制御盤ボックス | - | FSF | りん酸亜鉛皮膜 | |
ご注意
下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。
