【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠 FSBシリーズ

Web設計対応

平均満足度4.0

この商品のレビューをみる（4件）

この商品のFAQをみる（9件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ

4.8

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠水切りなし FSPシリーズ

通常出荷日：3 日目

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠 FSBシリーズ

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途
制御・中継
材質
鉄
穴加工対応
Web設計対応
開閉形状
パチン錠
基板・中板
鉄製
保護機能(耐環境性)
無
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
2.3
代表規格
なし

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
穴加工サービスでの設計は無料です。特注お見積りは有料です。

選定サポート情報：ボックス

未確定：候補が2型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位
W（幅）	200～700mm	1mm
H（高さ）	200～800mm	1mm
D（奥行）	100～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	防水仕様ではありません。(IP規格非対応)※

※ IP保護機能(耐環境性)をご希望の場合は、(>>こちら)よりご選定ください。

外形図詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工や穴位置・角度指定、穴数が多く設計が困難な場合
・スタットボルトの溶接、部品の材質やサイズ変更・単品販売、図面での特注依頼

[ ! ] 扉のみや水抜き穴なしご注文は、ご購入済みのボックスに限り「特注お見積り」にてお受けしております。
[ ! ] 扉の逆開きを希望の際は、追加工(記号：TL)をご検討ください。

[ NG ] 塗装色の変更は対応しておりません。塗装なしをご希望の場合は、下地処理をご検討ください。

規格表

型番

‐

穴加工

‐

下地処理

‐

塗装色

‐

追加工コード

‐

穴加工コード

穴加工無し

標準品

FSB

‐

201

‐

205

‐

100

‐

Ｋ

‐

下地処理

FSB

‐

201

‐

205

‐

100

穴加工有り

FSB

‐

201

‐

205

‐

100

‐

Ｋ

‐

WB□□□□□□□□□

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 塗装色や追加工コードの指定がある場合は、指定後に穴加工サービスをご利用ください。
[ ! ] 穴加工サービス設計後のボックスサイズの変更はできませんのでご注意ください。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

「×」のサイズは製作できません。

D	H	W
D	H	200～299	300～399	400～499	500～599	600～700
100～135	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
140～155	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
160～195	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
200～245	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
250～295	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
300～350	200～299	×	×	×	×	×
	300～399	×	○	○	○	○
	400～499	×	○	○	○	○
	500～599	×	○	○	○	○
	600～699	×	○	○	○	○
	700～800	×	○	○	○	○
355～400	200～299	×	×	×	×	×
	300～399	×	×	×	×	×
	400～499	×	×	○	○	○
	500～599	×	×	○	○	○
	600～699	×	×	○	○	○
	700～800	×	×	○	○	○

[ ! ] D≦W、D≦Hの場合のみ製作可能
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。

追加工

追加工	コード	追加工内容	加工詳細
1	AN	内部部品なし	接地端子・中板・中板取付金具無し
	BN	中板・中板取付金具無し	中板・中板取付金具無し
	NN	中板無し	中板のみ無し
2	PD	パッキン同梱※	パッキンを貼り付けずに商品に同梱して出荷
	HD	中板方眼シール同梱	中板の方眼シールを張り付けずに商品に同梱して出荷
	NM	中板折り曲げ	600mm以下の中板の四方を折り曲げる
	TL	扉逆開き	片開き：扉を逆方向に開く変更、両開き：左扉が先に開く変更
	FW	フラットバー溶接	指定取付位置にフラットバーを溶接（4箇所）
	LW	L型アングル溶接	指定取付位置にL型アングルを溶接（4箇所）
	ET	右扉裏面接地端子溶接	右扉裏の指定位置に設置端子を溶接
	ZH	右扉図面ホルダー取付	右扉指定取付位置にボス溶接し図面ホルダーを取付出荷

[ ! ] 追加工の詳細は（>>こちら）をご確認ください。
※下地処理製品はパッキンが同梱しています。

■追加工取付位置

FW取付位置		LW取付位置		ET取付位置	ZH取付位置
取付部分拡大	背面から見た場合	取付部分拡大	背面から見た場合

[ ! ] 取付位置のご指定はできません。
[ ! ] 追加工FW,LWの詳細は（>>こちら）ET,ZHは（>>こちら）をご確認ください。
[ ! ] 追加工FW指定時、取付穴ピッチの寸法公差は約±3mm（参考値）です。

穴加工サービス

加工穴標準公差

■丸穴加工公差

丸穴サイズ（mm）	サイズ指定単位（mm）	公差（mm）
2.0~31.9	0.1	±0.2
32~60	1.0	+0.4 -0.2
61~120	1.0	+0.8 -0.2
121~	1.0	+0.8 -0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5.0~30.0	±0.2
30.1~60.0	+0.3 -0.2
60.1~130	+0.3 -0.2
131	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。

■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。（溶接のみです）
穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
　M4：Φ8、L12、ネジ深さ7.5mm
　M5：Φ10、L12、ネジ深さ6.8mm
　M6：Φ10、L15、ネジ深さ9.0mm
　(一部溶接できない面があります)
[ ! ] ボスは内側凸加工です。
[ ! ] ボスには銅メッキがされており、溶接後に塗装しております。
　　丸ボス先端部にはマスキングキャップを取り付けて塗装するため、先端部分は未塗装です。

立体図、展開図

立体図	展開図(一例)
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です
加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。

概要仕様

使用方法

折り返し（水切）あり	下地処理対応	ボックス固定金具の溶接可能です。詳細は（>>こちら）をご参照ください。

[ ! ] 表面処理なし(塗装色指定)の場合、パッキンは扉に貼付されます。
表面処理なしでも追加工2[PD]を指定すると、パッキンは同梱されます。
下地処理の場合、パッキンは同梱のみとなります。※[PD]は指定不要です
[ ! ] 下地処理ご選択の際は、油分を拭き取ってから塗装ください。

■パッキン扉貼付、同梱条件

絞込み条件		パッキン
表面処理	追加工2	扉貼付	同梱
なし	ー	〇	×
なし	[PD] 扉裏パッキン貼らずに同梱	×	〇
下地処理	ー	×	〇

■塗装色

粉体塗装			下地処理（りん酸亜鉛皮膜処理）

K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	E 近似マンセル値 5Y8/1	NS ご購入後に指定色塗装される際はこちらが便利です。 [ ! ] 中板にも下処理がされております。下地処理についての詳細は>>こちら

[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 中板の塗装も対応しております。
[ ! ] 下地処理後に塗装しております。
[ ! ] 塗装色の変更は対応しておりません。

■部材

ハンドル

中板

中板取付金具

接地端子

パッキン

パチン錠型番：C-1537-A-4
（タキゲン製）（>>こちら）

材質：SPHC
ボックス外径寸法：W-70mm
ボックス外径寸法：H-70mm

材質：SPHC

ねじ材質：鉄　（三価めっき＋頭部緑色塗装）
台座材質：銅合金（脱脂）
サイズ：M8（銅台座含む）
追加工2：ET仕様

材質：NR(天然ゴム)スポンジ
厚さ：6mm、幅：20mm

※1.方眼シール貼付

※単品販売はしておりません。
※類似品は（>>こちら）

[ ! ] 加工内容・台数によって納期が異なる場合もあります。
[ ! ] パチン錠の個数は高さ(H寸法)により異なります。H200～499は1個、H500～800は2個付属します。外形図は>>こちら
[ ! ] パチン錠側の面に物を置く場合、隙間は50mm以上確保してください。

型番リスト

表示件数

型番

FSB-[200-700/1]-[200-800/1]-[100-400/5]-[E,G,K]

FSB-NS-[200-700/1]-[200-800/1]-[100-400/5]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

表面処理

RoHS?

最小発注数量

200 ～ 700	200 ～ 800	100 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	なし	10	1個
200 ～ 700	200 ～ 800	100 ～ 400	-	下地処理	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目

基本情報

【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠 FSBシリーズ

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
穴加工サービスでの設計は無料です。特注お見積りは有料です。

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

【ココが特長】
スタンダードなパチン錠タイプ
●決められたサイズにピッタリ収まるフリーサイズ対応。
●穴加工の有無に関わらず最短3日目出荷。＊1
●中板含めた全7面にタップ加工可能です。

配送について
本商品は西濃運輸にて出荷致します。
運送便に対する要望・ご質問は必ずご注文時にQCTセンターにご連絡ください。

共通仕様

下地処理について

下地処理サービスのご案内

下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として
最適です。商品に応じて2種類の処理を使用しております。

＜りん酸亜鉛皮膜処理＞

＜鉄皮膜処理＞

梱包形態

付属品はボックス内部に同梱いたします。 ●制御盤ボックス（ハンドル） →パッキン、方眼シール（Fシリーズのみ）、カギ ●制御盤ボックス（ハンドル以外） →パッキン、方眼シール（Fシリーズのみ）
【ご注意】	・ボックス内部にも下地処理を施しております。

下塗り塗装との違い

	◆一部のシリーズで下塗りを採用しております。

	下塗りは「脱脂」「防錆」を目的とした途中工程の半製品となります。
	下塗りのまま放置すると変色し、サビの発生の原因となるため、下地処理と同様必ず上塗り塗装が必要となります。

近似マンセル値 2.5Y8.5/4	下塗り対応シリーズ	CUAシリーズ
		CUBシリーズ

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

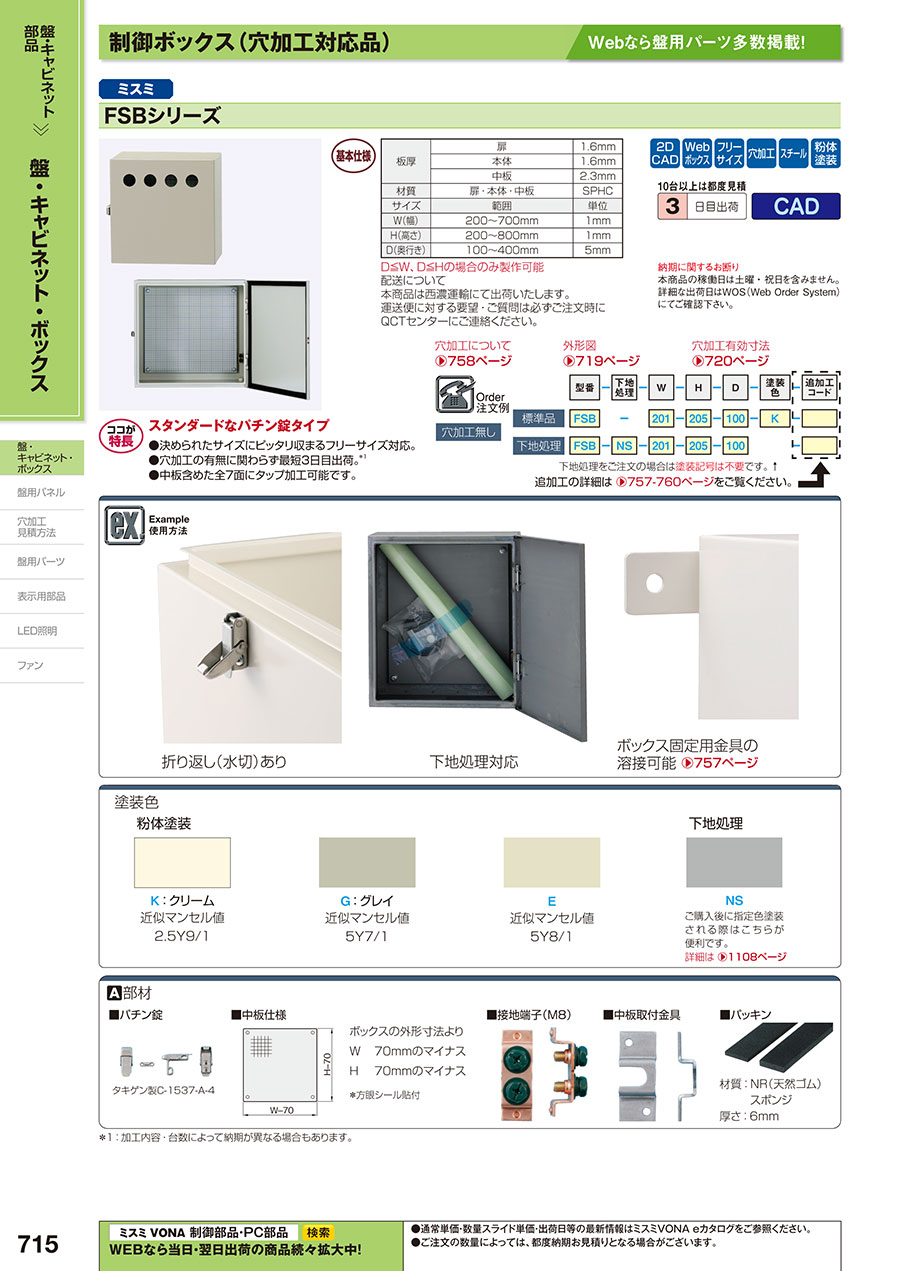

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠中板無し水切りあり RFSBシリーズ
WEBで設計、穴加工無料のフリーサイズボックス
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠 FTBシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>スタンダードタイプ
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスパチン錠水切りなし FSPシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>スタンダードタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
