ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FTAシリーズ

Web設計対応

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ

4.8

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル PFTAシリーズ

通常出荷日：3 日目

板厚2.3ｍｍ、ハンドルタイプのフリーサイズスチールボックス！

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途
制御・中継
材質
鉄
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
保護機能(耐環境性)
無
板厚（本体） (mm)
2.3
板厚（扉・カバー） (mm)
2.3
板厚（中板） (mm)
2.3
代表規格
なし

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
写真は代表画像となります。サイズW:800mm以上で扉両開きとなります。

選定サポート情報：ボックス

未確定：候補が2型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t2.3	SPHC
本体	t2.3	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位
W（幅）	200～1200mm	1mm
H（高さ）	400～1000mm	1mm
D（奥行）	100～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	Wが800mm以上は両開き
	防水、耐塵仕様ではありません。(IP規格非対応)※

[ ! ]※屋外使用の場合は、スチール・ステンレスボックスの
絞込み条件「保護機能(耐環境性)」より選定ください。

外形図詳細図は（>>こちらと >>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。
[ ! ] 3DCADデータのご用意はございません。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・お手持ちの穴加工図面で特注見積お受けします！

規格表


		型番	-	穴加工	-	下地処理	-	W	-	H	-	D	-	塗装色	-	穴加工コード
穴加工無し	標準品	FTA	-					765	-	587	-	335	-	K
穴加工無し	下地処理	FTA	-			NS	-	765	-	587	-	335
穴加工有り	下地処理	FTA	-	PS	-	NS	-	765	-	587	-	335	-			WB□□□□□□□□□□

		下地処理をご注文の場合は塗装記号は不要です。↑

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。

規格一覧

「×」部は製作不可です。

D	H	W
D	H	200～299	300～399	400～499	500～599	600～699	700～799	800～899	900～1000	1001～1100	1101～1200
100～155	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
160～195	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
200～245	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
250～295	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
300～350	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	×	○	○	○	○	○	○	×	×	×
	500～599	×	○	○	○	○	○	○	○	○	○
	600～699	×	○	○	○	○	○	○	○	○	○
	700～799	×	○	○	○	○	○	○	○	○	○
	800～899	×	○	○	○	○	○	○	○	○	○
	900～1000	×	○	○	○	○	○	○	○	○	○
355～400	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	×	×	○	○	○	○	○	×	×	×
	500～599	×	×	○	○	○	○	○	○	○	○
	600～699	×	×	○	○	○	○	○	○	○	○
	700～799	×	×	○	○	○	○	○	○	○	○
	800～899	×	×	○	○	○	○	○	○	○	○
	900～1000	×	×	○	○	○	○	○	○	○	○

[ ! ] D≦W、D≦Hの場合のみ製作可能
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。

追加工

■ 追加工コード一覧

追加工	コード	追加工内容	加工詳細
1	AN	内部部品なし	接地端子・中板・中板取付金具無し
	BN	中板・中板取付金具無し	中板・中板取付金具無し
	NN	中板無し	中板のみ無し
2	PD	パッキン同梱	パッキンを貼り付けずに商品に同梱して出荷
	HD	中板方眼シール同梱	中板の方眼シールを張り付けずに商品に同梱して出荷
	NM	中板折り曲げ	600mm以下の中板の四方を折り曲げる
	TL	扉逆開き	片開き：扉を逆方向に開く変更、両開き：左扉が先に開く変更
	FW	フラットバー溶接	指定取付位置にフラットバーを溶接（4箇所）
	LW	L型アングル溶接	指定取付位置にL型アングルを溶接（4箇所）
	ET	右扉裏面接地端子溶接	右扉裏の指定位置に設置端子を溶接※1,2
	LET	左扉裏面接地端子溶接	左扉裏の指定位置に設置端子を溶接※1
	ZH	右扉図面ホルダー取付	右扉指定取付位置にボス溶接し図面ホルダーを取付出荷
	LZH	左扉図面ホルダー取付	左扉指定取付位置にボス溶接し図面ホルダーを取付出荷

[ ! ] 追加工の詳細は（>>こちら）をご確認ください。
[ ! ] ※1. 溶接は、M6-10 3点セムスネジ(三価メッキ) M6-10φ10丸ボスとなります。
[ ! ] ※2. 2020年11月よりETの接地端子高さが15mmに変更となりました。

■TL 追加工

追加工なし（右開き）	追加工あり（TL:扉逆開き）

■追加工取付位置

FW取付位置		LW取付位置		ET取付位置	ZH取付位置
取付部分拡大	背面から見た場合	取付部分拡大	背面から見た場合

[ ! ] 取付位置のご指定はできません。
[ ! ] 追加工FW,LWの詳細は（>>こちら）ET,ZHは（>>こちら）をご確認ください。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

概要仕様

使用方法

			扉開閉角度

穴加工しても納期はそのまま	下地処理対応 (パッキン・方眼シール・カギは同梱)	図面ホルダ取付出荷可能です (パッキンは扉・方眼シールは中板に貼付)	[ ! ] 最大110度近辺で、扉が開くよう調整して製作しております。（あくまでも参考であり、保証値ではございません）内蝶番のため、平面壁に密着させても90度まで開閉可能です。

[ ! ] 表面処理なし(塗装色指定)の場合、パッキンは扉に貼付されます。
　　表面処理なしでも追加工2[PD]を指定すると、パッキンは同梱されます。
　　下地処理の場合、パッキンは同梱のみとなります。※[PD]は指定不要です

■パッキン扉貼付、同梱条件

絞込み条件		パッキン
表面処理	追加工2	扉貼付	同梱
なし	ー	〇	×
なし	[PD] 扉裏パッキン貼らずに同梱	×	〇
下地処理	ー	×	〇

塗装色
粉体塗装

K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	E 近似マンセル値 5Y8/1
[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら） [ ! ] 中板の塗装も対応しております。 [ ! ] 上記以外の塗装色は標準対応しておりません。 [ ! ] 塗装色は半艶となります。
下地処理
	※ご購入後に指定色塗装される際はこちらが便利です。 [ ! ] 下地処理で表面処理なしをご希望の場合、特注お見積もりへご依頼ください。下地処理の場合は、表面処理が「りん酸亜鉛皮膜処理」となり、表面処理なしにはできません。（表面処理なしは、塗装色ありの場合となります）詳細は下地処理について（>>こちら）をご参照ください。
NS

扉垂れ防止金具の溶接取付
W800mm以上の両開き仕様に「扉垂れ防止金具」の溶接取付を実施いたします。
左扉裏	右扉裏

扉を閉める際、垂れ防止金具を本体折り返し部に乗せてください。

穴加工サービス

立体図、展開図

■立体図	■展開図
※1　黒矢印は扉の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です
・ボックス本体の加工面は全て外から見た図となります	・中板は扉側から見た図面となります・グレーの範囲は加工指定ができません ※図は一例となります（外寸により加工不可領域は変わります）

■穴加工パターン

[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、穴種類、穴位置は穴加工サービス上で編集可能ですが、BOXの外寸、色、
追加工の変更はできません。型番選定画面に戻ってから再設計をお願いします。　

加工穴標準公差

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2～31.9	0.1	±0.20
32～60	1.0	+0.4
32～60	1.0	-0.2
61～120	1.0	+0.8
61～120	1.0	-0.2
121～	1.0	+0.8
121～	1.0	-0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5~30	±0.20
30.1~60	+0.3 -0.2
60.1~130	+0.3 -0.2
131~	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。

■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。
穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
M4：Φ8、L12、ネジ深さ7.5mm
M5：Φ10、L12、ネジ深さ6.8mm
M6：φ10、L15、ネジ深さ9.0mm（一部溶接できない面があります）

■部材

ハンドル

中板

中板取付金具

接地端子

パッキン

キーNo：200（2個付属）
キー型番：KEY200（>>こちら）
ハンドル型番：MFL-110（>>こちら）

材質：SPHC
ボックス外径寸法：W-70mm
ボックス外径寸法：H-70mm

材質：SPCC

材質：グリーンボルト＋銅台座
サイズ：M8
追加工2：ET、LET仕様

材質：NR(天然ゴム)スポンジ
厚さ：6mm 幅：20mm
※単品販売しておりません。
類似品は（>>こちら）

※1.方眼シール貼付（下地処理の場合は同梱）
※2.中板折り返し（サイズによる）

[ ! ] 加工内容・台数によって納期が異なる場合もあります。
[ ! ] ※1. Wが871mm以上の場合、両端に貼り付けない部分が生じます。
[ ! ] ※2.W・Hのどちらかが601以上の場合は、4辺曲げとなります。

型番リスト

表示件数

型番

FTA-[200-1200/1]-[400-1000/1]-[100-400/5]-[E,G,K]

FTA-NS-[200-1200/1]-[400-1000/1]-[100-400/5]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

表面処理

RoHS?

最小発注数量

200 ～ 1200	400 ～ 1000	100 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	なし	10	1個
200 ～ 1200	400 ～ 1000	100 ～ 400	-	下地処理	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目

基本情報

板厚2.3ｍｍ、ハンドルタイプのフリーサイズスチールボックス！

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
写真は代表画像となります。サイズW:800mm以上で扉両開きとなります。

【ご注意】

新型肺炎の影響によりハンドルの供給が安定しないため、一時的にH-85ハンドルに変更する場合がございます。ハンドルのご指定はいただけません。
予めご了承ください。
各商品の仕様は以下リンクよりご確認ください。
ハンドル型番：MFL-110
ハンドル型番：H-85

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

【ココが特長】
板厚2.3mmでフリーサイズ
●FSAシリーズの板厚を2.3mmにした制御盤ボックス。
●穴加工の有無に関わらず最短3日目出荷。＊1
●中板含めた全7面にタップ加工可能です。

配送について
本商品は西濃運輸にて出荷致します。
運送便に対する要望・ご質問は必ずご注文時にQCTセンターにご連絡ください。

共通仕様

下地処理について

下地処理サービスのご案内

下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として最適です。商品に応じて2種類の処理を使用しております。

＜りん酸亜鉛皮膜処理＞

＜鉄皮膜処理＞

梱包形態

付属品はボックス内部に同梱いたします。
●制御盤ボックス（ハンドル）
→パッキン、方眼シール（Fシリーズのみ）、カギ
●制御盤ボックス（ハンドル以外）
→パッキン、方眼シール（Fシリーズのみ）

【ご注意】
・ボックス内部にも下地処理を施しております。

下塗り塗装との違い

近似マンセル値 2.5Y8.5/4	◆一部のシリーズで下塗りを採用しております。下塗りは「脱脂」「防錆」を目的とした途中工程の半製品となります。下塗りのまま放置すると変色し、サビの発生の原因となるため、下地処理と同様必ず上塗り塗装が必要となります。
	下塗り対応シリーズ	CUAシリーズ
		CUBシリーズ

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

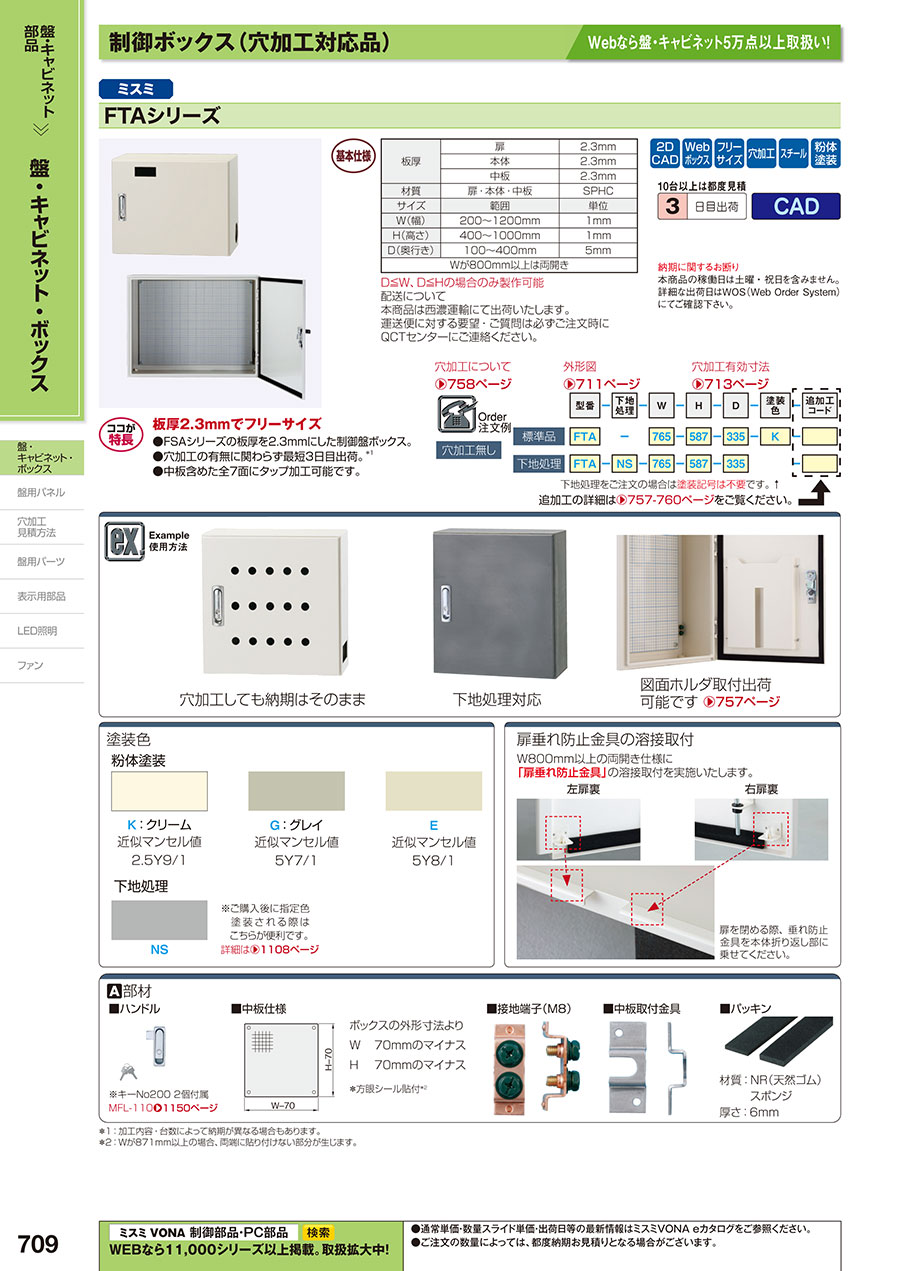

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
鉄製フリーサイズ制御ボックス省スペース両開き Xシリーズ
図面送付で穴加工対応！<br>省スペース対応
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドル PFTAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>板厚2.3mm、上面パテ埋めで、溝なし
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>スタンダードタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
