【穴加工無料】鉄製フリーサイズ制御ボックスハンドル PFSAシリーズ

Web設計対応

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ

4.8

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックス扉中板ハンドル FSTシリーズ

3.8

通常出荷日：3 日目

上面と側面の溝をパテ埋め処理後に上塗り塗装。スッキリした外観ののボックス。

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途
制御・中継
材質
鉄
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
保護機能(耐環境性)
無
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
2.3
代表規格
なし

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。

選定サポート情報：ボックス

型番:

PFSA-[200-1200/1]-[200-1000/1]-[100-400/5]-[E,G,K]

解除

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

PFSA-[200-1200/1]-[200-1000/1]-[100-400/5]-[E,G,K]の仕様・寸法情報

用途

制御・中継

材質

鉄

外形寸法W 横(幅)(mm)

200 ～ 1200

外形寸法H 縦(高さ)(mm)

200 ～ 1000

外形寸法D 奥行(厚み)(mm)

100 ～ 400

穴加工対応

Web設計対応

開閉形状

ハンドル

基板・中板

鉄製

保護機能(耐環境性)

無

塗装色

クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）

板厚（本体）(mm)

1.6

板厚（扉・カバー）(mm)

1.6

板厚（中板）(mm)

2.3

代表規格

なし

RoHS?

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位
W（幅）	200～1200mm	1mm
H（高さ）	200～1000mm	1mm
D（奥行）	100～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	Wが800mm以上は両開き

外形図、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合

規格表


		型番	-	W	-	H	-	D	-	塗装色	-	追加工コード
穴加工無し	標準品	PFSA	-	488	-	512	-	200	-	K	-

	追加工の詳細は757-760ページをご覧ください。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

「×」部は製作不可です。

D	H	W
D	H	200～299	300～399	400～499	500～599	600～699	700～799	800～899	900～1000	1001～1100	1101～1200
100～155	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
160～195	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
200～245	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
250～295	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
300～350	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	○	○	○	○	×	×	×	×	×
	400～499	×	○	○	○	○	○	○	×	×	×
	500～599	×	○	○	○	○	○	○	○	○	○
	600～699	×	○	○	○	○	○	○	○	○	○
	700～799	×	○	○	○	○	○	○	○	○	○
	800～899	×	○	○	○	○	○	○	○	○	○
	900～1000	×	○	○	○	○	○	○	○	○	○
355～400	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	×	×	○	○	○	○	○	×	×	×
	500～599	×	×	○	○	○	○	○	○	○	○
	600～699	×	×	○	○	○	○	○	○	○	○
	700～799	×	×	○	○	○	○	○	○	○	○
	800～899	×	×	○	○	○	○	○	○	○	○
	900～1000	×	×	○	○	○	○	○	○	○	○

D≦W、D≦Hの場合のみ製作可能

穴加工サービス標準公差

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2～31.9	0.1	±0.2
32～60	1.0	+0.4
32～60	1.0	-0.2
61～120	1.0	+0.8
61～120	1.0	-0.2
121～	1.0	+0.8
121～	1.0	-0.2

■角穴加工公差

角穴サイズ	5~30	30.1~60	60.1~130	131～
（mm）
公差	±0.2	+0.3	+0.3	+0.3
（mm）		-0.2	-0.2	-0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

概要仕様

使用方法
			■扉開閉角度
上面に継目がありません	特注にて扉裏に中板を追加可能>>こちら	ボックス固定用金具の溶接可能>>こちら	[ ! ] 最大110度近辺で、扉が開くよう調整して製作しております。 (あくまでも参考であり、保証値ではございません)

■塗装色
粉体塗装

K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	E 近似マンセル値 5Y8/1

[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 中板の塗装も対応しております。
[ ! ] 上記以外の塗装色は標準対応しておりません。

■扉垂れ防止金具の溶接取付
W800mm以上の両開き仕様に「扉垂れ防止金具」の溶接取付を実施いたします。
左扉裏	右扉裏

扉を閉める際、垂れ防止金具を本体折り返し部に乗せてください。

■追加工・下面の溶接部分にも上面と同じ溝埋め加工が可能です。・下面の追加工を行った場合は、IP44の防水防塵性能を有します。（片開きのみ）
追加工コード	追加工内容	￥加工単価
PT	下面の溝埋め加工	4,500

	PFSA - 855 - 477 - 325 - K - PT
※1：加工内容・台数によって納期が異なる場合もあります。

■部材

ハンドル

中板

中板取付金具

接地端子

パッキン

キーNo：200(2個付属)
キー型番：KEY200（>>こちら）
ハンドル型番：MFL-110（>>こちら）

ボックス外径寸法：W-70mm
ボックス外径寸法：H-70mm

ー

サイズ：M8
追加工2：ET、LET仕様

材質：NR(天然ゴム)スポンジ
厚さ：6mm
※単品販売しておりません。

※1.方眼シール貼付

型番リスト

表示件数

型番

PFSA-[200-1200/1]-[200-1000/1]-[100-400/5]-[E,G,K]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

RoHS?

最小発注数量

200 ～ 1200

200 ～ 1000

100 ～ 400

クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

3日目

基本情報

上面と側面の溝をパテ埋め処理後に上塗り塗装。スッキリした外観ののボックス。

ご注意

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。

【ご注意】

新型肺炎の影響によりハンドルの供給が安定しないため、一時的にH-85ハンドルに変更する場合がございます。ハンドルのご指定はいただけません。
予めご了承ください。
各商品の仕様は以下リンクよりご確認ください。
ハンドル型番：MFL-110
ハンドル型番：H-85

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

【ココが特長】
上面に溝がない新構造です
●FSAシリーズの上面溶接継目なしのタイプ。
●穴加工の有無に関わらず最短3日目出荷。＊1
●中板含めた全7面にタップ加工可能です。

配送について
本商品は西濃運輸にて出荷いたします。
運送便に対する要望・ご質問は必ずご注文時にQCTセンターにご連絡ください。

外形図は、こちらとこちらをご確認ください。
穴加工有効寸法は、こちらをご確認ください。

共通仕様

下地処理について

下地処理サービスのご案内

下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として最適です。商品に応じて2種類の処理を使用しております。

＜りん酸亜鉛皮膜処理＞

＜鉄皮膜処理＞

梱包形態

付属品はボックス内部に同梱いたします。
●制御盤ボックス（ハンドル）
→パッキン、方眼シール（Fシリーズのみ）、カギ
●制御盤ボックス（ハンドル以外）
→パッキン、方眼シール（Fシリーズのみ）

【ご注意】
・ボックス内部にも下地処理を施しております。

下塗り塗装との違い

近似マンセル値 2.5Y8.5/4	◆一部のシリーズで下塗りを採用しております。下塗りは「脱脂」「防錆」を目的とした途中工程の半製品となります。下塗りのまま放置すると変色し、サビの発生の原因となるため、下地処理と同様必ず上塗り塗装が必要となります。
	下塗り対応シリーズ	CUAシリーズ
		CUBシリーズ

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

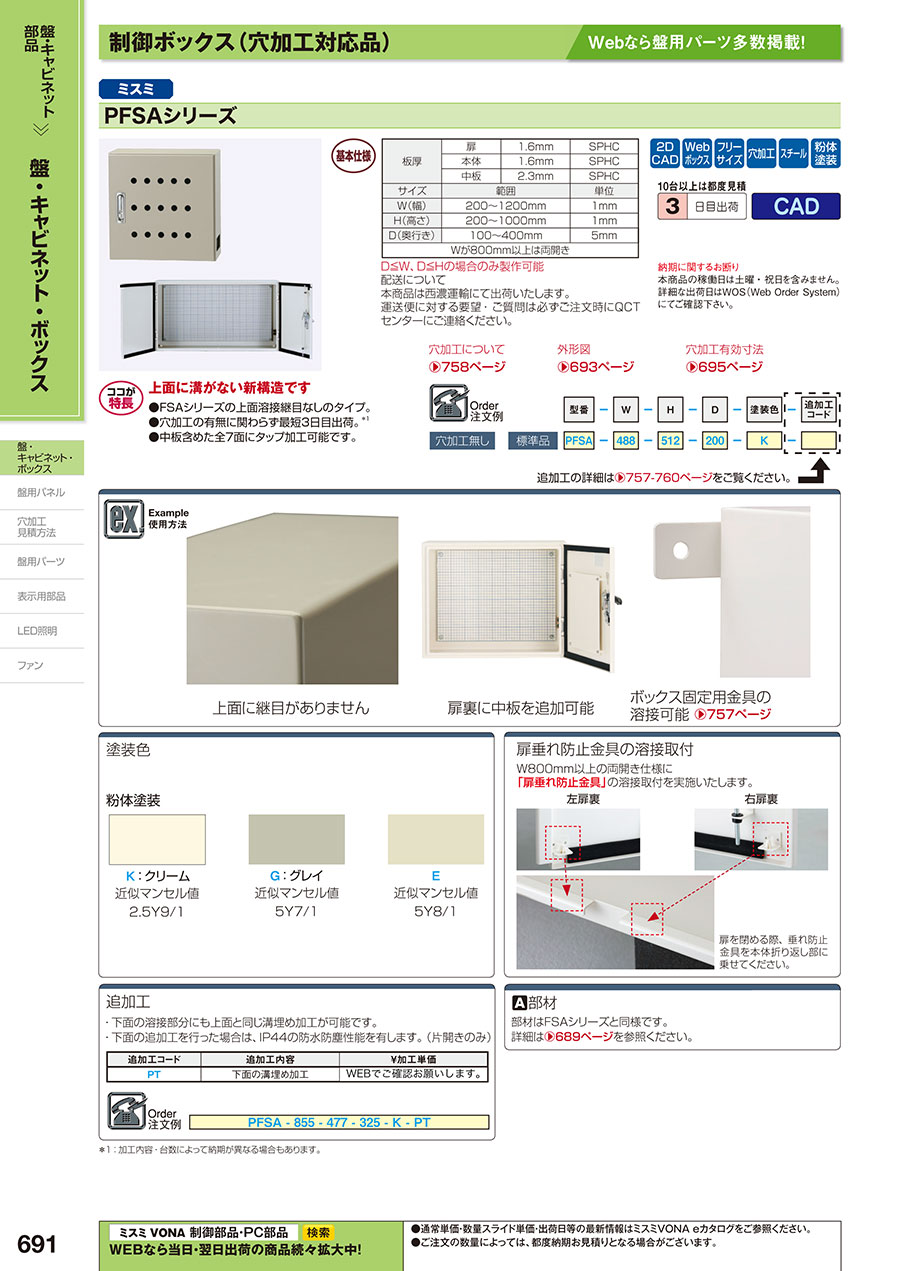

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
鉄製フリーサイズ制御ボックス省スペース両開き Xシリーズ
図面送付で穴加工対応！<br>省スペース対応
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>スタンダードタイプ
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドル PFTAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>板厚2.3mm、上面パテ埋めで、溝なし

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル PFSAシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

組み込みの制御用に使用

満足度：5.02019/05/28

ボックス加工の穴開けのリピート品などをはじめ、さまざまなケースで購入をしています。以前、溶接加工をしてもらった際に塗装が...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q穴加工の指定方法を教えて下さい。

下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/

QWeb設計ボックスサイトの使用方法を教えてください。

下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/

Q塗装記号NS(下地処理）の扱いはありますか？

申し訳ございません。溝埋めをしているパテが非常に脆く、塗装品以外はお受けしておりません。
