        鉄製 フリーサイズ 架台 FSCBシリーズ

        鉄製 フリーサイズ 架台 FSCBシリーズ
        • 鉄製 フリーサイズ 架台 FSCBシリーズ
        • 鉄製 フリーサイズ 架台 FSCBシリーズ

        ご注意

        • D1寸法は、FJSAシリーズに合わせて、21mm小さくなります。
          例）D寸法を300で指定すると架台のD1寸法は279mmとなります。
          ※詳細は、カタログ（>>849）をご確認ください。

        選定サポート情報：ボックス

        未確定：候補が2型番あります。
        • 単価(税別)
          -円
        • 合計(税別)
          -円
          (税込価格：-円)
        • 出荷日
          -
          (参考出荷日：-円)
        数量：

        商品仕様

        【基本仕様】
         板厚材質
        本体t2.3SPHC
        サイズ範囲単位
        W（幅）400～1200mm1mm
        H（高さ）50～300mm5mm
        D（ボックス奥行き）250～400mm5mm
        D1（架台奥行き）229～379mm

        その他、加工に関するお問い合わせは以下リンクから
        特注お見積もりについて
        Q&A
        ボックス商品の仕様に関する
        問い合わせ窓口


        お手持ちの穴加工図面で特注見積お受けします！
        詳細は上記「特注見積もりのご案内」ボタンからご確認ください。



        規格表


            型番−下地
        処理        		−W−H−D−塗装色 −追加工
        コード
        穴加工無し 標準品 FSCB − 400−200−300−K −

         下地処理 FSCB−NS−400−200−300   −
           下地処理をご注文の場合は塗装記号は不要です。↑
        追加工の詳細は下記追加工コードをご確認下さい。        		 フリーサイズ架台 FSCBシリーズ:関連画像
        外部取付金具溶接
        アンカーボルトを固定する金具をB面とD面に溶接します。
        →金具のサイズ、溶接箇所については>>857ページを参照ください。        		フリーサイズ架台 FSCBシリーズ:関連画像

        追加工コード加工内容
        CBB/D面に外部取付け金具を溶接
        開口加工
        H≧200の場合、架台の4側面を最大開口サイズに開口し、パネル（t=1.6mm）を取り付けます。
        →型番末尾に下記の追加加工コードを入力ください。
        追加工
        コード        		加工内容
        加工内容開口部
        S長さが短い1面のみB
        L長さが長い1面のみA
        SS長さが短い2面両方BとD
        LL長さが長い2面両方AとC
        SL長さが長い面と短い面の両方AB
        LS長さが長い面と短い面の両方AD
        EL長さが短い1面以外の3面ABC
        ES長さが長い1面以外の3面ABD
        AL4面全て加工ABCD
        フリーサイズ架台 FSCBシリーズ:関連画像
        FSCB−500−300−350−K−SL
        納期に関するお断り
        本商品の稼働日は土曜・祝日を含みません。
        詳細な出荷日はWOS(Web Order System)にてご確認ください。

        概要仕様

        架台の奥行き寸法について
        D1寸法は、FJSAシリーズ（>>839ページ）に合わせて、21ｍｍ小さくなります。
        D寸法を300で指定すると架台のD1寸法は279ｍｍとなります。
        フリーサイズ架台 FSCBシリーズ:関連画像

        塗装色

        粉体塗装
        フリーサイズ架台 FSCBシリーズ:関連画像 フリーサイズ架台 FSCBシリーズ:関連画像
        K：クリーム
        近似マンセル値
        2.5Y9/1        		 G：グレイ
        近似マンセル値
        5Y7/1
          下地処理
        フリーサイズ架台 FSCBシリーズ:関連画像 フリーサイズ架台 FSCBシリーズ:関連画像
        E NS
        近似マンセル値
        5Y8/1        		 ご購入後に指定色塗装される際はこちらが便利です。
        詳細は>>1108ページ
        フリーサイズ架台 FSCBシリーズ:関連画像
        アジャスターボルト付です

        型番リスト

        表示件数
      • 1
        • 型番
        FSCB-[400-1200/1]-[50-300/5]-[250-400/5]-[E,G,K]
        FSCB-NS-[400-1200/1]-[50-300/5]-[250-400/5]

        外形寸法W 横(幅)

        (mm)

        外形寸法H 縦(高さ)

        (mm)

        外形寸法D 奥行(厚み)

        (mm)

        塗装色

        表面処理

        		RoHS?最小発注数量
        400 ～ 1200
        50 ～ 300
        250 ～ 400
        クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）
        なし
        10
        1個
        400 ～ 1200
        50 ～ 300
        250 ～ 400
        -
        下地処理
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        3日目
        -
        ( - )
        3日目
      • 1

        • 詳細情報

        基本情報

        様々なボックス適合する架台です！ボックスの扉開閉操作性が抜群です。t1.6の標準タイプ。

        ご注意

        • D1寸法は、FJSAシリーズに合わせて、21mm小さくなります。
          例）D寸法を300で指定すると架台のD1寸法は279mmとなります。
          ※詳細は、カタログ（>>849）をご確認ください。
        【ココが特長】
        横幅1mm単位で指定可能のフリーサイズ架台
        ●FJSAタイプ（P839）の自立盤ボックスに適合する架台です。
        ●市販メーカー品の自立盤ボックスにも適合可能です。（本体のDサイズにご注意ください）
        ●板厚2.3mmながら独自構造で十分な堅牢性を実現。
        ●入線口の穴加工の有無に関わらず最短3日目出荷。＊1
        【ご注意】
        ・自立盤内に取付ける機器の重量や位置により台風や地震などの際に転倒する恐れがあります。
        ・所定のアンカーボルトの他にも転倒防止の処理を必要に応じて実施ください。
        ＊1：加工内容・台数によって納期が異なる場合もあります。
        ＊板厚2.3mmタイプのFTCBシリーズもあります。詳細はWebにてご確認下さい。




        大口注文もお任せください！
        20個までの数量は、即見積・即注文可能！

        お手持ちの穴加工図面で特注見積お受けします！
        下記窓口へ穴加工図面を送付ください。
        推奨データ：PDF、CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）

        ミスミボックス特注見積センター：box@misumi.co.jp

        追加工について
        >>858ページ

        外形図

        外形図

        外形図開口無し（単位：mm）

        外形図開口有り（単位：mm）
        ＊FTCBタイプの外形図、詳細図は、Webにてご確認下さい。

        共通仕様

        下地処理について

        下地処理サービスのご案内

        下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として最適です。商品に応じて2種類の処理を使用しております。
        <りん酸亜鉛皮膜処理>鉄製 フリーサイズ 架台 FSCBシリーズ:関連画像 <鉄皮膜処理>鉄製 フリーサイズ 架台 FSCBシリーズ:関連画像

        梱包形態

        付属品はボックス内部に同梱いたします。
        ●制御盤ボックス（ハンドル）
         →パッキン、方眼シール（Fシリーズのみ）、カギ
        ●制御盤ボックス（ハンドル以外）
         →パッキン、方眼シール（Fシリーズのみ）
        ご注意
        ・ボックス内部も下地処理を施しております。        		鉄製 フリーサイズ 架台 FSCBシリーズ:関連画像

        下塗り塗装との違い

        鉄製 フリーサイズ 架台 FSCBシリーズ:関連画像
        近似マンセル値　2.5Y8.5/4        		◆一部のシリーズで下塗りを採用しております。
        下塗りは「脱脂」「防錆」を目的として途中工程の半製品となります。
        下塗りのまま放置すると変色し、サビの発生の原因になるため、下地処理と同様必ず上塗り塗装が必要となります。

        下塗り対応シリーズ CUAシリーズ商品ページ
                  CUBシリーズ商品ページ

        下地処理対応シリーズ

        ●Rシリーズボックス
        商品シリーズ・形状開閉方式商品型式処理方法掲載ページ
        スチールスタンダード自立盤タイプハンドルRJSAりん酸亜鉛皮膜商品ページ
        スチールハンドル錠内蝶番タイプハンドルRSAU鉄皮膜商品ページ
        スチールハンドル＋2点ネジタイプハンドルRSH鉄皮膜商品ページ
        スチールパチン錠水切なしタイプパチン錠RSC鉄皮膜商品ページ
        スチールパチン錠水切ありタイプパチン錠RSB鉄皮膜商品ページ
        スチール4点ネジ止めタイプネジ止めRSDX鉄皮膜商品ページ
        スチール中継ボックス・ネジ止めネジ止めRTE鉄皮膜商品ページ
        ●Fシリーズ制御盤ボックス
        商品シリーズ・形状開閉方式商品型式処理方法掲載ページ
        スチールスタンダード自立盤タイプハンドルハンドルHJSAりん酸亜鉛皮膜商品ページ
        スチール奥行対応盤タイプハンドルFDLAりん酸亜鉛皮膜商品ページ
        スチール自立盤ボックス短納期タイプハンドルFJSAりん酸亜鉛皮膜商品ページ
        スチール架台HJSAシリーズ対応-HSCBりん酸亜鉛皮膜商品ページ
        スチール架台FJSAシリーズ対応-FSCBりん酸亜鉛皮膜商品ページ
        スタンダードタイプハンドルFSAりん酸亜鉛皮膜商品ページ
        扉中板タイプハンドルFSTりん酸亜鉛皮膜商品ページ
        省スペース両開きタイプハンドルXASFなどりん酸亜鉛皮膜商品ページ
        厚板タイプハンドルFTAりん酸亜鉛皮膜商品ページ
        スタンダードタイプパチン錠FSBりん酸亜鉛皮膜商品ページ
        中板無し制御盤ボックスパチン錠RFSB, RFSPりん酸亜鉛皮膜商品ページ商品ページ
        水切なし制御盤ボックスパチン錠FSPりん酸亜鉛皮膜商品ページ
        サイドハンドルサイドハンドルFSG, FSEりん酸亜鉛皮膜商品ページ商品ページ
        ネジ止め制御盤ボックスネジ止めFSDりん酸亜鉛皮膜商品ページ
        中型ネジ止めタイプ/簡易ネジ止めタイプネジ止めFSTM, FSTR, FSTXりん酸亜鉛皮膜商品ページ商品ページ商品ページ
        組合せタイプネジ止めFCSりん酸亜鉛皮膜商品ページ
        扉無し制御盤ボックス-FSFりん酸亜鉛皮膜商品ページ

        ご注意

        下地処理・下塗り塗装のいずれの場合も防錆性はございません。
        製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

        カタログ

        • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

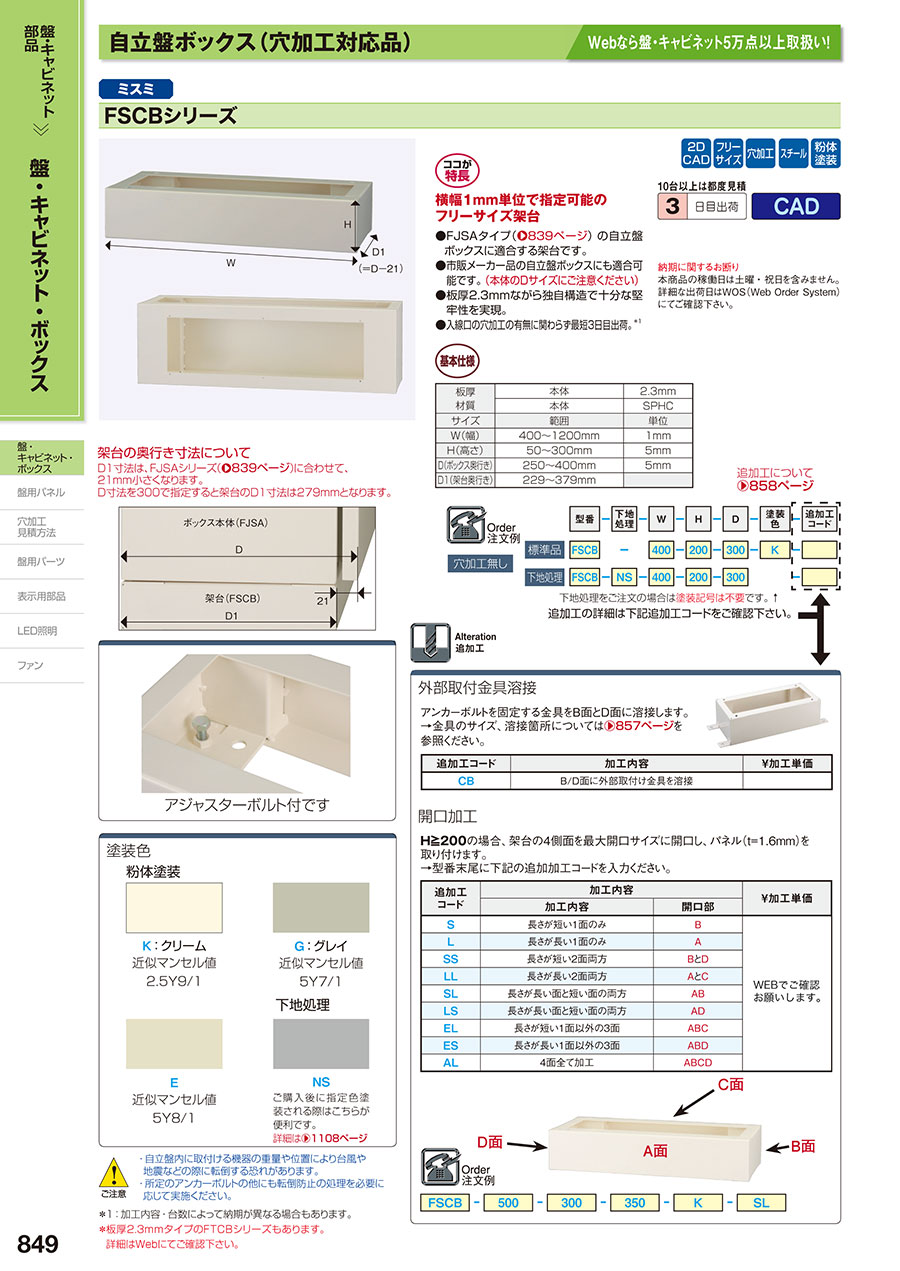

        EC-849
