仕様・寸法を表示する

追加工・オプション

ミスミ

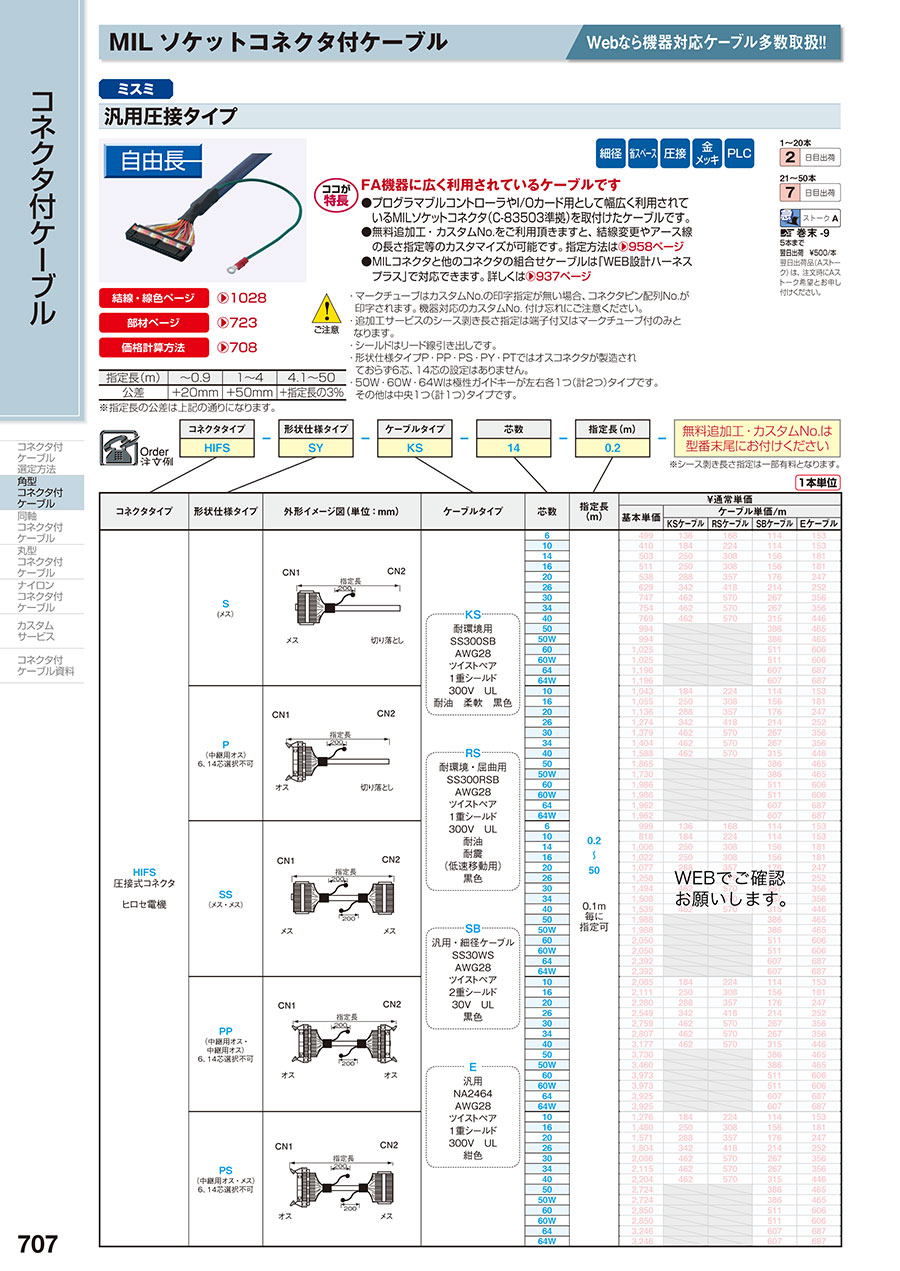

MILコネクタ付ケーブル汎用圧接タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引

評価 4.5平均満足度4.5 この商品のレビューをみる（22件）

通常単価(税別): -

税込価格: -

【特長】・プログラマブルコントローラやI/Oカード用として幅広く利用されている...

詳細情報を確認する

規格・仕様：

盤間接続
圧接
金メッキ

コネクタ種類：

MIL
加工方法：

圧接
ケーブル形状：

丸型
フード：

なし
コネクタ形状：

ストレート
コネクタメーカー：

ヒロセ電機
ケーブル規格（UL/CSA）：

UL
ツイストペア：

あり

(i)ご注意

【仕様について】
・50W、60W、64Wは極性ガイドキーが左右各１つ（計2つ）タイプです。その他は中央１つ（計1つ）タイプです。
・形状仕様タイプP、PP、PS、PY、PTではオスコネクタが製造されておらず、6芯、14芯の設定はありません。
・シールドはリード線引出しです。

選定サポート情報：ハーネス

型番

未確定1,014件の候補があります。

CADデータダウンロード

My部品表保存
比較

数量：
価格を確認

商品仕様
型番リスト
詳細情報

商品仕様

結線・線色情報はこちら

部材情報はこちら

結線は全線ストレート結線です。

規格表

コネクタタイプ	−	形状仕様タイプ	−	ケーブルタイプ	−	芯数	−	指定長（m）	−	無料追加工・カスタムNo.は型式末尾にお付けください
HIFS	−	SS	−	SB	−	20	−	2.1
※追加工・カスタムNo.は一部有料となります。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

コネクタタイプ：HIFS 圧接式コネクタ (ヒロセ電機)　

形状仕様タイプ（単位：mm）	芯数	ケーブルタイプ別型式				指定長（m）
形状仕様タイプ（単位：mm）	芯数	KSケーブル耐油・柔軟 1重シルード AWG28(黒) 300V	RSケーブル耐油・耐震/屈曲 1重シルード AWG28(黒) 300V	SBケーブル(汎用/細線) 耐環境・耐屈曲なし 2重シルード AWG28(黒) 30V	Eケーブル(汎用) 対環境・耐屈曲なし 1重シルード AWG28(紺) 300V	指定長（m）
S (メス）	6	HIFS-S-KS-6	HIFS-S-RS-6	HIFS-S-SB-6	HIFS-S-E-6	0.2 ～ 50 0.1m 毎に指定可
	10	HIFS-S-KS-10	HIFS-S-RS-10	HIFS-S-SB-10	HIFS-S-E-10
	14	HIFS-S-KS-14	HIFS-S-RS-14	HIFS-S-SB-14	HIFS-S-E-14
	16	HIFS-S-KS-16	HIFS-S-RS-16	HIFS-S-SB-16	HIFS-S-E-16
	20	HIFS-S-KS-20	HIFS-S-RS-20	HIFS-S-SB-20	HIFS-S-E-20
	26	HIFS-S-KS-26	HIFS-S-RS-26	HIFS-S-SB-26	HIFS-S-E-26
	30	HIFS-S-KS-30	HIFS-S-RS-30	HIFS-S-SB-30	HIFS-S-E-30
	34	HIFS-S-KS-34	HIFS-S-RS-34	HIFS-S-SB-34	HIFS-S-E-34
	40	HIFS-S-KS-40	HIFS-S-RS-40	HIFS-S-SB-40	HIFS-S-E-40
	50	取り扱いなし	取り扱いなし	HIFS-S-SB-50	HIFS-S-E-50
	50W	取り扱いなし	取り扱いなし	HIFS-S-SB-50W	HIFS-S-E-50W
	60	取り扱いなし	取り扱いなし	HIFS-S-SB-60	HIFS-S-E-60
	60W	取り扱いなし	取り扱いなし	HIFS-S-SB-60W	HIFS-S-E-60W
	64	取り扱いなし	取り扱いなし	HIFS-S-SB-64	HIFS-S-E-64
	64W	取り扱いなし	取り扱いなし	HIFS-S-SB-64W	HIFS-S-E-64W
P （中継用オス） 6、14芯選択不可	10	HIFS-P-KS-10	HIFS-P-RS-10	HIFS-P-SB-10	HIFS-P-E-10
	16	HIFS-P-KS-16	HIFS-P-RS-16	HIFS-P-SB-16	HIFS-P-E-16
	20	HIFS-P-KS-20	HIFS-P-RS-20	HIFS-P-SB-20	HIFS-P-E-20
	26	HIFS-P-KS-26	HIFS-P-RS-26	HIFS-P-SB-26	HIFS-P-E-26
	30	HIFS-P-KS-30	HIFS-P-RS-30	HIFS-P-SB-30	HIFS-P-E-30
	34	HIFS-P-KS-34	HIFS-P-RS-34	HIFS-P-SB-34	HIFS-P-E-34
	40	HIFS-P-KS-40	HIFS-P-RS-40	HIFS-P-SB-40	HIFS-P-E-40
	50	取り扱いなし	取り扱いなし	HIFS-P-SB-50	HIFS-P-E-50
	50W	取り扱いなし	取り扱いなし	HIFS-P-SB-50W	HIFS-P-E-50W
	60	取り扱いなし	取り扱いなし	HIFS-P-SB-60	HIFS-P-E-60
	60W	取り扱いなし	取り扱いなし	HIFS-P-SB-60W	HIFS-P-E-60W
	64	取り扱いなし	取り扱いなし	HIFS-P-SB-64	HIFS-P-E-64
	64W	取り扱いなし	取り扱いなし	HIFS-P-SB-64W	HIFS-P-E-64W
SS （メス・メス）	6	HIFS-SS-KS-6	HIFS-SS-RS-6	HIFS-SS-SB-6	HIFS-SS-E-6	0.2 ～ 50 0.1m 毎に指定可
	10	HIFS-SS-KS-10	HIFS-SS-RS-10	HIFS-SS-SB-10	HIFS-SS-E-10
	14	HIFS-SS-KS-14	HIFS-SS-RS-14	HIFS-SS-SB-14	HIFS-SS-E-14
	16	HIFS-SS-KS-16	HIFS-SS-RS-16	HIFS-SS-SB-16	HIFS-SS-E-16
	20	HIFS-SS-KS-20	HIFS-SS-RS-20	HIFS-SS-SB-20	HIFS-SS-E-20
	26	HIFS-SS-KS-26	HIFS-SS-RS-26	HIFS-SS-SB-26	HIFS-SS-E-26
	30	HIFS-SS-KS-30	HIFS-SS-RS-30	HIFS-SS-SB-30	HIFS-SS-E-30
	34	HIFS-SS-KS-34	HIFS-SS-RS-34	HIFS-SS-SB-34	HIFS-SS-E-34
	40	HIFS-SS-KS-40	HIFS-SS-RS-40	HIFS-SS-SB-40	HIFS-SS-E-40
	50	取り扱いなし	取り扱いなし	HIFS-SS-SB-50	HIFS-SS-E-50
	50W	取り扱いなし	取り扱いなし	HIFS-SS-SB-50W	HIFS-SS-E-50W
	60	取り扱いなし	取り扱いなし	HIFS-SS-SB-60	HIFS-SS-E-60
	60W	取り扱いなし	取り扱いなし	HIFS-SS-SB-60W	HIFS-SS-E-60W
	64	取り扱いなし	取り扱いなし	HIFS-SS-SB-64	HIFS-SS-E-64
	64W	取り扱いなし	取り扱いなし	HIFS-SS-SB-64W	HIFS-SS-E-64W
PP （中継用オス・中継用オス） 6、14芯選択不可	10	HIFS-PP-KS-10	HIFS-PP-RS-10	HIFS-PP-SB-10	HIFS-PP-E-10
	16	HIFS-PP-KS-16	HIFS-PP-RS-16	HIFS-PP-SB-16	HIFS-PP-E-16
	20	HIFS-PP-KS-20	HIFS-PP-RS-20	HIFS-PP-SB-20	HIFS-PP-E-20
	26	HIFS-PP-KS-26	HIFS-PP-RS-26	HIFS-PP-SB-26	HIFS-PP-E-26
	30	HIFS-PP-KS-30	HIFS-PP-RS-30	HIFS-PP-SB-30	HIFS-PP-E-30
	34	HIFS-PP-KS-34	HIFS-PP-RS-34	HIFS-PP-SB-34	HIFS-PP-E-34
	40	HIFS-PP-KS-40	HIFS-PP-RS-40	HIFS-PP-SB-40	HIFS-PP-E-40
	50	取り扱いなし	取り扱いなし	HIFS-PP-SB-50	HIFS-PP-E-50
	50W	取り扱いなし	取り扱いなし	HIFS-PP-SB-50W	HIFS-PP-E-50W
	60	取り扱いなし	取り扱いなし	HIFS-PP-SB-60	HIFS-PP-E-60
	60W	取り扱いなし	取り扱いなし	HIFS-PP-SB-60W	HIFS-PP-E-60W
	64	取り扱いなし	取り扱いなし	HIFS-PP-SB-64	HIFS-PP-E-64
	64W	取り扱いなし	取り扱いなし	HIFS-PP-SB-64W	HIFS-PP-E-64W
PS （中継用オス・メス） 6、14芯選択不可	10	HIFS-PS-KS-10	HIFS-PS-RS-10	HIFS-PS-SB-10	HIFS-PS-E-10
	16	HIFS-PS-KS-16	HIFS-PS-RS-16	HIFS-PS-SB-16	HIFS-PS-E-16
	20	HIFS-PS-KS-20	HIFS-PS-RS-20	HIFS-PS-SB-20	HIFS-PS-E-20
	26	HIFS-PS-KS-26	HIFS-PS-RS-26	HIFS-PS-SB-26	HIFS-PS-E-26
	30	HIFS-PS-KS-30	HIFS-PS-RS-30	HIFS-PS-SB-30	HIFS-PS-E-30
	34	HIFS-PS-KS-34	HIFS-PS-RS-34	HIFS-PS-SB-34	HIFS-PS-E-34
	40	HIFS-PS-KS-40	HIFS-PS-RS-40	HIFS-PS-SB-40	HIFS-PS-E-40
	50	取り扱いなし	取り扱いなし	HIFS-PS-SB-50	HIFS-PS-E-50
	50W	取り扱いなし	取り扱いなし	HIFS-PS-SB-50W	HIFS-PS-E-50W
	60	取り扱いなし	取り扱いなし	HIFS-PS-SB-60	HIFS-PS-E-60
	60W	取り扱いなし	取り扱いなし	HIFS-PS-SB-60W	HIFS-PS-E-60W
	64	取り扱いなし	取り扱いなし	HIFS-PS-SB-64	HIFS-PS-E-64
	64W	取り扱いなし	取り扱いなし	HIFS-PS-SB-64W	HIFS-PS-E-64W

コネクタタイプ：HIFS 圧接式コネクタ (ヒロセ電機)　

形状仕様タイプ（単位：mm）	芯数	ケーブルタイプ別型式					指定長（m）
形状仕様タイプ（単位：mm）	芯数	KSケーブル耐油・柔軟 1重シルード AWG28(黒) 300V	RSケーブル耐油・耐震/屈曲 1重シルード AWG28(黒) 300V	SBケーブル(汎用細線) 耐環境・耐屈曲なし 2重シルード AWG28(黒) 30V	Eケーブル(汎用) 対環境・耐屈曲なし 1重シルード AWG28(紺) 300V	EEケーブル CN1側300mm除き、シース剥きアース線/シルードなし AWG28(紺) 300V	指定長（m）
SY （メス・Y端子）ピン番入りマークチューブ付	6	HIFS-SY-KS-6	HIFS-SY-RS-6	HIFS-SY-SB-6	HIFS-SY-E-6	HIFS-SY-EE-6	0.2 ～ 50 0.1m 毎に指定可 EE のみ 0.5 ～ 5.0m 0.1m 毎に指定可
	10	HIFS-SY-KS-10	HIFS-SY-RS-10	HIFS-SY-SB-10	HIFS-SY-E-10	HIFS-SY-EE-10
	14	HIFS-SY-KS-14	HIFS-SY-RS-14	HIFS-SY-SB-14	HIFS-SY-E-14	HIFS-SY-EE-14
	16	HIFS-SY-KS-16	HIFS-SY-RS-16	HIFS-SY-SB-16	HIFS-SY-E-16	HIFS-SY-EE-16
	20	HIFS-SY-KS-20	HIFS-SY-RS-20	HIFS-SY-SB-20	HIFS-SY-E-20	HIFS-SY-EE-20
	26	HIFS-SY-KS-26	HIFS-SY-RS-26	HIFS-SY-SB-26	HIFS-SY-E-26	HIFS-SY-EE-26
	30	HIFS-SY-KS-30	HIFS-SY-RS-30	HIFS-SY-SB-30	HIFS-SY-E-30	HIFS-SY-EE-30
	34	HIFS-SY-KS-34	HIFS-SY-RS-34	HIFS-SY-SB-34	HIFS-SY-E-34	HIFS-SY-EE-34
	40	HIFS-SY-KS-40	HIFS-SY-RS-40	HIFS-SY-SB-40	HIFS-SY-E-40	HIFS-SY-EE-40
	50	取り扱いなし	取り扱いなし	HIFS-SY-SB-50	HIFS-SY-E-50	HIFS-SY-EE-50
	50W	取り扱いなし	取り扱いなし	HIFS-SY-SB-50W	HIFS-SY-E-50W	HIFS-SY-EE-50W
	60	取り扱いなし	取り扱いなし	HIFS-SY-SB-60	HIFS-SY-E-60	HIFS-SY-EE-60
	60W	取り扱いなし	取り扱いなし	HIFS-SY-SB-60W	HIFS-SY-E-60W	HIFS-SY-EE-60W
	64	取り扱いなし	取り扱いなし	HIFS-SY-SB-64	HIFS-SY-E-64	HIFS-SY-EE-64
	64W	取り扱いなし	取り扱いなし	HIFS-SY-SB-64W	HIFS-SY-E-64W	HIFS-SY-EE-64W
PY （中継用オス・Y端子）ピン番入りマークチューブ付 6、14芯選択不可	10	HIFS-PY-KS-10	HIFS-PY-RS-10	HIFS-PY-SB-10	HIFS-PY-E-10	HIFS-PY-EE-10
	16	HIFS-PY-KS-16	HIFS-PY-RS-16	HIFS-PY-SB-16	HIFS-PY-E-16	HIFS-PY-EE-16
	20	HIFS-PY-KS-20	HIFS-PY-RS-20	HIFS-PY-SB-20	HIFS-PY-E-20	HIFS-PY-EE-20
	26	HIFS-PY-KS-26	HIFS-PY-RS-26	HIFS-PY-SB-26	HIFS-PY-E-26	HIFS-PY-EE-26
	30	HIFS-PY-KS-30	HIFS-PY-RS-30	HIFS-PY-SB-30	HIFS-PY-E-30	HIFS-PY-EE-30
	34	HIFS-PY-KS-34	HIFS-PY-RS-34	HIFS-PY-SB-34	HIFS-PY-E-34	HIFS-PY-EE-34
	40	HIFS-PY-KS-40	HIFS-PY-RS-40	HIFS-PY-SB-40	HIFS-PY-E-40	HIFS-PY-EE-40
	50	取り扱いなし	取り扱いなし	HIFS-PY-SB-50	HIFS-PY-E-50	HIFS-PY-EE-50
	50W	取り扱いなし	取り扱いなし	HIFS-PY-SB-50W	HIFS-PY-E-50W	HIFS-PY-EE-50W
	60	取り扱いなし	取り扱いなし	HIFS-PY-SB-60	HIFS-PY-E-60	HIFS-PY-EE-60
	60W	取り扱いなし	取り扱いなし	HIFS-PY-SB-60W	HIFS-PY-E-60W	HIFS-PY-EE-60W
	64	取り扱いなし	取り扱いなし	HIFS-PY-SB-64	HIFS-PY-E-64	HIFS-PY-EE-64
	64W	取り扱いなし	取り扱いなし	HIFS-PY-SB-64W	HIFS-PY-E-64W	HIFS-PY-EE-64W
ST （メス・バラ線）ピン番入りマークチューブ付	6	HIFS-ST-KS-6	HIFS-ST-RS-6	HIFS-ST-SB-6	HIFS-ST-E-6	HIFS-ST-EE-6	0.2 ～ 50 0.1m 毎に指定可 EE のみ 0.5 ～ 5.0m 0.1m 毎に指定可
	10	HIFS-ST-KS-10	HIFS-ST-RS-10	HIFS-ST-SB-10	HIFS-ST-E-10	HIFS-ST-EE-10
	14	HIFS-ST-KS-14	HIFS-ST-RS-14	HIFS-ST-SB-14	HIFS-ST-E-14	HIFS-ST-EE-14
	16	HIFS-ST-KS-16	HIFS-ST-RS-16	HIFS-ST-SB-16	HIFS-ST-E-16	HIFS-ST-EE-16
	20	HIFS-ST-KS-20	HIFS-ST-RS-20	HIFS-ST-SB-20	HIFS-ST-E-20	HIFS-ST-EE-20
	26	HIFS-ST-KS-26	HIFS-ST-RS-26	HIFS-ST-SB-26	HIFS-ST-E-26	HIFS-ST-EE-26
	30	HIFS-ST-KS-30	HIFS-ST-RS-30	HIFS-ST-SB-30	HIFS-ST-E-30	HIFS-ST-EE-3
	34	HIFS-ST-KS-34	HIFS-ST-RS-34	HIFS-ST-SB-34	HIFS-ST-E-34	HIFS-ST-EE-34
	40	HIFS-ST-KS-40	HIFS-ST-RS-40	HIFS-ST-SB-40	HIFS-ST-E-40	HIFS-ST-EE-40
	50	取り扱いなし	取り扱いなし	HIFS-ST-SB-50	HIFS-ST-E-50	HIFS-ST-EE-50
	50W	取り扱いなし	取り扱いなし	HIFS-ST-SB-50W	HIFS-ST-E-50W	HIFS-ST-EE-50W
	60	取り扱いなし	取り扱いなし	HIFS-ST-SB-60	HIFS-ST-E-60	HIFS-ST-EE-60
	60W	取り扱いなし	取り扱いなし	HIFS-ST-SB-60W	HIFS-ST-E-60W	HIFS-ST-EE-60W
	64	取り扱いなし	取り扱いなし	HIFS-ST-SB-64	HIFS-ST-E-64	HIFS-ST-EE-64
	64W	取り扱いなし	取り扱いなし	HIFS-ST-SB-64W	HIFS-ST-E-64W	HIFS-ST-EE-64W
PT （中継用オス・バラ線）ピン番入りマークチューブ付 6、14芯選択不可	10	HIFS-PT-KS-10	HIFS-PT-RS-10	HIFS-PT-SB-10	HIFS-PT-E-10	HIFS-PT-EE-10
	16	HIFS-PT-KS-16	HIFS-PT-RS-16	HIFS-PT-SB-16	HIFS-PT-E-16	HIFS-PT-EE-16
	20	HIFS-PT-KS-20	HIFS-PT-RS-20	HIFS-PT-SB-20	HIFS-PT-E-20	HIFS-PT-EE-20
	26	HIFS-PT-KS-26	HIFS-PT-RS-26	HIFS-PT-SB-26	HIFS-PT-E-26	HIFS-PT-EE-26
	30	HIFS-PT-KS-30	HIFS-PT-RS-30	HIFS-PT-SB-30	HIFS-PT-E-30	HIFS-PT-EE-30
	34	HIFS-PT-KS-34	HIFS-PT-RS-34	HIFS-PT-SB-34	HIFS-PT-E-34	HIFS-PT-EE-34
	40	HIFS-PT-KS-40	HIFS-PT-RS-40	HIFS-PT-SB-40	HIFS-PT-E-40	HIFS-PT-EE-40
	50	取り扱いなし	取り扱いなし	HIFS-PT-SB-50	HIFS-PT-E-50	HIFS-PT-EE-50
	50W	取り扱いなし	取り扱いなし	HIFS-PT-SB-50W	HIFS-PT-E-50W	HIFS-PT-EE-50W
	60	取り扱いなし	取り扱いなし	HIFS-PT-SB-60	HIFS-PT-E-60	HIFS-PT-EE-60
	60W	取り扱いなし	取り扱いなし	HIFS-PT-SB-60W	HIFS-PT-E-60W	HIFS-PT-EE-60W
	64	取り扱いなし	取り扱いなし	HIFS-PT-SB-64	HIFS-PT-E-64	HIFS-PT-EE-64
	64W	取り扱いなし	取り扱いなし	HIFS-PT-SB-64W	HIFS-PT-E-64W	HIFS-PT-EE-64W

（注）形状仕様タイプP・PP・PS・PY・PTではオスコネクタが製造されておらず6芯、14芯の設定はありません。
50W・60W・64Wは極性ガイドキーが左右各1つ（計2つ）タイプです。その他は中央1つ（計1つ）タイプです。

指定長（m）	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+指定長の3%

※指定長の公差は上記の通りになります。

コンタクト配列表【ご注意】・こちらの商品は、右記のコンタクト配列表に基づいて結線しております。使用される機器メーカーによりコンタクト配列の考え方が異なる場合がありますのでご注意ください。
		ソケット（メス）コネクタ結合面より見た図です。	n＝総芯数

■部材情報

多芯ケーブル

各種ケーブルのメーカーはすべてミスミです。

SBケーブル	型番	SS30WS
	定格(V)	30V
	取得規格	AWM20276
	使用温度	0~80℃
	難燃性	VW-1SC
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

Eケーブル	型番	NA2464
	定格(V)	300V
	取得規格	ULAWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

RSケーブル	型番	SS300RSB-28
	定格(V)	300V
	取得規格	AWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	仕上外径×6倍
	更に詳しく	>>詳細情報はこちら

KSケーブル	型番	SS300SB-28
	定格(V)	300V
	取得規格	ULAWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

コネクタ・フード

コネクタ

		メスコネクタ
		メーカー	ヒロセ電機
		型番	HIF3B-D-2.54(63)
		定格電流	1A
		定格電圧	AC200V
		更に詳しく	>>48ページ

		オスコネクタ
		メーカー	ヒロセ電機
		型番	HIF3B-*PD-2.54R-MC(63)
		定格電流	1A
		定格電圧	AC200V
		更に詳しく	>>55ページ

Y端子	サイズ	F0.08-3　相当品
	メーカー	大同端子製造
	内径（A）	3.2
	外形（B）	5.2
	更に詳しく	>>詳細情報はこちら

アース線・アース端子

アース線	サイズ	UL1007-16-GN 相当品
	取得規格	UL1007
	曲げ半径	仕上外径×8倍
	更に詳しく	>>詳細情報はこちら（類似仕様）

アース端子	サイズ	RBA1.25-3.5RE 相当品
	メーカー	大同端子製造
	内径（A）	3.7mm
	外形（B）	6.6mm
	難燃性	VW-1
	更に詳しく	>>詳細情報はこちら

ケーブル仕上外径・許容電流量

ケーブル仕上外径・許容電流値				芯数
ケーブル仕上外径・許容電流値				6	10	14	16	20	26	30	34	40	50	60	64
ケーブルタイプ
	SB	SS30WS	仕上外径(mm)	4.5	5.0	5.5	5.5	6.1	6.5	7.2	7.2	7.6	8.1	9.0	9.0
	SB	SS30WS	許容電流A(30℃)	1.24	1.1	0.83	0.83	0.83	0.69	0.61	0.61	0.61	0.55	0.50	0.74
	E	NA2464	仕上外径(mm)	6.3	7.4	8.2	8.2	8.9	9.8	10.9	10.9	11.6	12.7	13.7	14.1
	E	NA2464	許容電流A(30℃)	1.60	2.38	2.00	2.00	1.83	1.74	1.55	1.55	1.53	1.4	1.37	1.34
	RS	SS300RSB-28	仕上外径(mm)	5.7	6.5	7.8	7.8	8.5	8.8	10.5	10.5	10.5	-	-	-
	RS	SS300RSB-28	許容電流A(30℃)	1.53	1.25	0.94	0.94	0.94	0.78	0.69	0.69	0.69	-	-	-
	KS	SS300SB-28	仕上外径(mm)	5.7	6.5	7.4	7.4	8.5	8.8	10.5	10.5	10.5	-	-	-
	KS	SS300SB-28	許容電流A(30℃)	1.55	1.26	0.95	0.95	0.95	0.79	0.69	0.69	0.69	-	-	-

※許容電流値はあくまで参考値であって、保証値ではありません。

型番リスト

表示件数:

型番	芯数	コネクタ1(CN1)	コネクタ2(CN2)	ケーブル定格電圧(V)	シールド	ケーブルタイプ	指定長(m)	備考	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HIFS-P-E-10-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-E-16-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-E-20-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-E-26-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-E-30-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-E-34-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-E-40-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-E-50-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-E-50W-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-E-60-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-E-60W-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-E-64-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-E-64W-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-KS-10-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-KS-16-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-KS-20-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-KS-26-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-KS-30-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-KS-34-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-KS-40-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-RS-10-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-RS-16-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-RS-20-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-RS-26-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-RS-30-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-RS-34-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-RS-40-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-10-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-16-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-20-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-26-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-30-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-34-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-40-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-50-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-50W-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-60-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-60W-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-64-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-P-SB-64W-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-10-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-16-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-20-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-26-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-30-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-34-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-40-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-50-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-50W-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-60-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-60W-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-64-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-E-64W-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-KS-10-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-KS-16-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-KS-20-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-KS-26-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-KS-30-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-KS-34-[0.2-50/0.1]

1個

-( - )

2日目

HIFS-PP-KS-40-[0.2-50/0.1]

1個

-( - )

2日目

基本情報

【特長】
・プログラマブルコントローラやI/Oカード用として幅広く利用されているMILソケットコネクタ（C-83503準拠）を取付けたケーブルです
・長さと両端の加工等々の高い自由度で顧客の時間短縮を実現！

(i)ご注意

【仕様について】
・50W、60W、64Wは極性ガイドキーが左右各１つ（計2つ）タイプです。その他は中央１つ（計1つ）タイプです。
・形状仕様タイプP、PP、PS、PY、PTではオスコネクタが製造されておらず、6芯、14芯の設定はありません。
・シールドはリード線引出しです。

カタログ

商品TOP

商品担当おすすめ

ミスミ

PCSコネクタ付ケーブル EMI対策タイプ (本多通信工業製コネクタ使用)

ミスミ

PCRコネクタ付ケーブル EMI対策タイプ (本多通信工業製コネクタ使用)

ミスミ

HDRA・HDRコネクタ付ケーブル EMI対策タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MILコネクタ付ケーブル汎用圧接タイプ	MILコネクタ付ケーブル圧接アングルタイプ	MILコネクタ付ケーブル汎用フードタイプ (ヒロセ電機製コネクタ使用)	MILコネクタ付ケーブルフラットケーブルタイプ	MILコネクタ付ケーブルバラ線フード付タイプ (ヒロセ電機製コネクタ使用)	MILコネクタ付ケーブルバラ線フード無しタイプ	MILコネクタ付ケーブル (ミスミオリジナルコネクタ使用）	MILコネクタ付ケーブルバラ線フード無・キーエンス製PLC KV・KZ用(ヒロセ電機コネクタ使用)	CKD電磁弁対応ハーネス	NA2464 UL シールド付　AWG28	キーエンス PLC KV・KZシリーズ対応ケーブル	三菱電機 PLC FXシリーズ対応ケーブル	オムロン PLC CJシリーズ対応ケーブル
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	1,471円～	-	-	-
通常出荷日	2日目～	5日目～	4日目～	2日目	5日目	2日目～	5日目	7日目	2日目	在庫品1日目～当日出荷可能	2日目～	2日目～	2日目～
コネクタ種類	MIL	MIL	MIL	MIL	MIL	MIL	MIL	MIL	-	-	-	-	-
加工方法	圧接	圧接	圧着	圧接	圧着	圧着	圧接	圧着	-	-	-	-	-
ケーブル形状	丸型	丸型	丸型	フラット	バラ線	バラ線	丸型	バラ線	-	-	-	-	-
フード	なし	なし	プラスチック	なし	プラスチック	なし	なし	なし	-	-	-	-	-
コネクタ形状	ストレート	アングル	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	-	-	-	-	-
