MIL規格準拠 リボンケーブルコネクタ HIF3Bシリーズ【1～100個入り】
- 通常単価(税別)
- 87円～6,300円
- 税込単価
- 96円～6,930円
MIL規格準拠のリボンケーブル角型コネクタ。【特長】・HIF3BシリーズはMIL規格準拠品として開発さ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
MIL規格準拠品
HIF3Bシリーズ一覧
MIL規格準拠 リボンケーブルコネクタ HIF3Bシリーズの仕様について
製品規格
| 定格 | 定格電流 圧接：1A 圧着：AWG32、36 1A その他 3A | 定格電圧 AC200V |
|---|---|---|
| 使用温度範囲：-55℃～85℃（注1） | 使用湿度範囲：40％～80％ | |
| 保存温度範囲：-10℃～60℃（注2） | 保存湿度範囲：40％～70％（注2） |
| 項目 | 規格 | 条件 |
|---|---|---|
| 1.絶縁抵抗 | 1,000MΩ以上 | DC500Vで測定 |
| 2.耐電圧 | せん絡・絶縁破壊がないこと | AC650Vrmsで1分間通電 |
| 3.接触抵抗 | 15mΩ以下 | 0.1Aで測定 |
| 4.耐振性 | 1μs以上の電気的瞬断がないこと | 周波数 10～55Hz、片振幅0.75mm、3軸方向各2時間 |
| 5.耐湿性 | 絶縁抵抗： 1,000MΩ以上 | 温度 40±2℃、湿度 90～95％中に96時間放置 |
| 6.温度サイクル | 割れ、ひび及び各部に異常を生じないこと | （-55℃：30分 → 15～35℃：MAX5分 → 125℃：30分 → 15～35℃：MAX5分） 5サイクル |
| 7.挿抜寿命 | 接触抵抗：15mΩ以下 | 挿抜500回 |
| 8.はんだ耐熱性 | 性能に影響する樹脂部の溶融がないこと | はんだ槽 ： 260℃ 10秒 手はんだ ： はんだごて温度 360℃ 5秒 |
（注1）通電時の温度上昇を含みます。
（注2）ここでの保存とは、基板搭載前の未使用品に対する長期保管状態を表します。 基板搭載後の無通電状態、及び輸送時などの一時保管状態は、使用温湿度範囲が適用されます。
（注3）ピンヘッダータイプのロックに対して、内側に過度の負荷を加えますと変形する恐れがありますので、ご注意ください。
材質・処理
| 部品 | 材質 | 処理 | 備考 |
|---|---|---|---|
| 絶縁ケース | PBT | 黒色 | UL94V-0 |
| ロック | |||
| 端子 | 黄銅 | 接触部：金めっき0.2μm min. | - |
| ディップ部：純すずめっき2μm min | - |

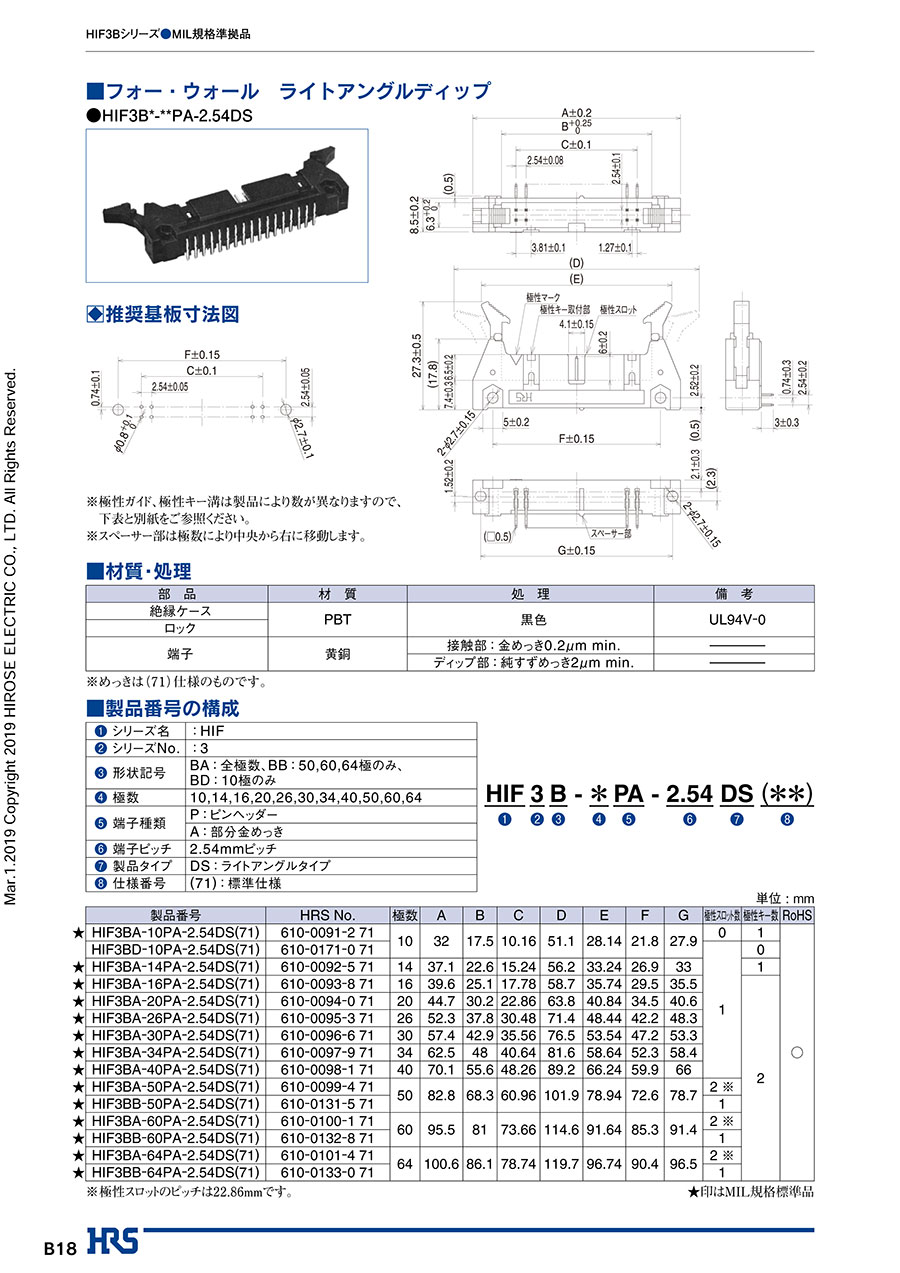

フォー・ウォール ライトアングルディップ（HIF3B*-**PA-2.54DS）、フォー・ウォール ストレートディップ（HIF3B*-**PA-2.54DSA）、フォー・ウォール ストレートディップ フラックス上がり防止タイプ（HIF3C*-**PA-2.54DSA）、スリー・ウォール ライトアングルディップ（HIF3B-**PA-2.54DS）、スリー・ウォール ストレートディップ（HIF3B-**PA-2.54DSA）
※めっきは（71）仕様のものです。
| 部品 | 材質 | 処理 | 備考 |
|---|---|---|---|
| 絶縁ケース | PBT | 黒色 | UL94V-0 |
| ロック | |||
| 端子 | 黄銅 | 表面：金めっき0.2μm min. | - |
ラッピングタイプ（HIF3B*-**P-2.54W）、二段重ね用ライトアングルディップ（HIF3B*-**PA-2.54WB）
※めっきは（71）仕様のものです。
| 部品 | 材質 | 処理 | 備考 |
|---|---|---|---|
| 絶縁物 | PBT | 黒色 | UL94V-0 |
| 圧接端子 | ベリリウム銅 | 接触部：金めっき0.2μm min. | - |
| 圧接部：金めっき0.03μm min. | - |
ソケットタイプ（圧接用 誤挿入防止ガイド付き/HIF3B*-**D-2.54R）、ソケットタイプ（圧接用/HIF3B-**D-2.54R）
| 部品 | 材質 | 処理 | 備考 |
|---|---|---|---|
| 絶縁物 | PBT | 黒色 | UL94V-0 |
ソケットタイプ（圧着用/HIF3B*-**D-2.54C）
HIF3シリーズ 嵌合組合せ図
基板対ケーブルタイプ
基板対基板タイプ
この商品の使用方法について
ソケット側（圧着）組立方法
圧着方法
圧着端子の結線にはそれぞれの端子に適合した専用工具が必要です。
端子の挿入方法
圧着端子の向きを確認の上、絶縁ケースの奥まで確実に挿入してください。
挿入後は端子のランス部が絶縁ケースに完全に固定されているかどうか、電線を軽く引っ張って確認してください。
端子の挿入方法
端子の交換方法
端子の交換方法
誤って挿入した端子を引抜く場合は、必ず端子引抜き工具をご使用ください。
関連部品
| MILコネクタ付ケーブル 汎用圧接タイプ |
 |
| ・プログラマブルコントローラやI/Oカード用として幅広く利用されているMILソケットコネクタ（C-83503準拠） を取付けたケーブルです。 ・長さと両端の加工等々の高い自由度で顧客の時間短縮を実現！ |
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,843円 ( 6,427円 ) | 在庫品1日目当日出荷可能 |
4,851円 ( 5,336円 ) | 在庫品1日目当日出荷可能 |
1,653円 ( 1,818円 ) | 在庫品1日目当日出荷可能 |
1,289円 ( 1,418円 ) | 在庫品1日目当日出荷可能 |
6,300円 ( 6,930円 ) | 在庫品1日目当日出荷可能 |
1,824円 ( 2,006円 ) | 在庫品1日目当日出荷可能 |
1,289円 ( 1,418円 ) | 在庫品1日目当日出荷可能 |
156円 ( 172円 ) | 9日目 |
294円 ( 323円 ) | 9日目 |
412円 ( 453円 ) | 9日目 |
466円 ( 513円 ) | 9日目 |
99円 ( 109円 ) | 在庫品1日目当日出荷可能 |
188円 ( 207円 ) | 在庫品1日目当日出荷可能 |
188円 ( 207円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
144円 ( 158円 ) | 9日目 |
142円 ( 156円 ) | 9日目 |
87円 ( 96円 ) | 9日目 |
226円 ( 249円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 9日目 |
133円 ( 146円 ) | 9日目 |
93円 ( 102円 ) | 9日目 |
235円 ( 259円 ) | 在庫品1日目当日出荷可能 |
149円 ( 164円 ) | 9日目 |
149円 ( 164円 ) | 9日目 |
112円 ( 123円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 9日目 |
166円 ( 183円 ) | 9日目 |
416円 ( 458円 ) | 9日目 |
100円 ( 110円 ) | 9日目 |
249円 ( 274円 ) | 在庫品1日目当日出荷可能 |
249円 ( 274円 ) | 在庫品1日目当日出荷可能 |
181円 ( 199円 ) | 9日目 |
181円 ( 199円 ) | 9日目 |
102円 ( 112円 ) | 9日目 |
253円 ( 278円 ) | 在庫品1日目当日出荷可能 |
253円 ( 278円 ) | 在庫品1日目当日出荷可能 |
195円 ( 215円 ) | 9日目 |
247円 ( 272円 ) | 9日目 |
502円 ( 552円 ) | 9日目 |
89円 ( 98円 ) | 9日目 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
269円 ( 296円 ) | 在庫品1日目当日出荷可能 |
224円 ( 246円 ) | 9日目 |
224円 ( 246円 ) | 9日目 |
548円 ( 603円 ) | 9日目 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
292円 ( 321円 ) | 在庫品1日目当日出荷可能 |
292円 ( 321円 ) | 在庫品1日目当日出荷可能 |
259円 ( 285円 ) | 9日目 |
259円 ( 285円 ) | 9日目 |
619円 ( 681円 ) | 9日目 |
135円 ( 149円 ) | 9日目 |
349円 ( 384円 ) | 在庫品1日目当日出荷可能 |
349円 ( 384円 ) | 在庫品1日目当日出荷可能 |
315円 ( 347円 ) | 9日目 |
詳細情報
基本情報
MIL規格準拠のリボンケーブル角型コネクタ。
【特長】
・HIF3BシリーズはMIL規格準拠品として開発された商品で、幅広い用途でのご利用が可能です。
・HIF3シリーズとの互換性がございます。
・HIF3Bシリーズは、コネクタとしてULを取得済み。
・誤挿入防止機構あり。
・ピンヘッダー側にガイドキー（極性キー）を差込み凸部を作り、ソケットの凹部（極性キー溝）に組み合わせて嵌合する形状です。（MIL規格）
・ソケット側の誤挿入防止ガイド（極性ガイド）とピンヘッダー側のスロット（極性スロット）を組み合わせて嵌合する形状です。
・ソケットの穴にポラライジングキーを埋め込み、ガイドする方式。
・ソケット側の凸部（HIF3Aタイプ）とピンヘッダー側の中央部のスロットと組合せてガイドする方式。
・適合電線は（UL2651）AWG#28フラットケーブル（7本／0.127mm、外被径0.9±0.2mm）。
【用途】
・豊富なバリエーションを取り揃えており、各種機器に幅広く使用可能。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
商品担当おすすめ
ミスミ
MIL（準拠）コネクタ MIL準拠コネクタ 一括圧接 ソケット（メス）HIF3Bシリーズ
ヒロセ電機製。<br />MILコネクタ 圧接メスコネクタ (ロック無し)、国内では利用度の高いHIF3シリーズコネクタ。
