ミスミ

【ミスミ オリジナル】端子台銘板

【ミスミ オリジナル】端子台銘板
  • E-ACT-TMB3.5-100（TMB3.5-100）
  • E-ACT-WSTP1.5-5（WS-TP1.5-5）
  • RoHS対応品あり
通常単価(税別)
95円～218円
税込単価
105円～240円
通常出荷日：在庫品1日目当日出荷可能

コストパフォーマンス重視のミスミオリジナルの端子台商品です。【ココが特長】・テスト穴に直接挿入可・感電...

詳細を確認
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

【ミスミ オリジナル】端子台ジャンパー

ミスミ

【ミスミ オリジナル】端子台ジャンパー
通常価格(税別)： 38円 (税込価格：42円)

通常出荷日：在庫品1日目

よく一緒に見られています

【ミスミ オリジナル】端子台エンドプレート

ミスミ

【ミスミ オリジナル】端子台エンドプレート
通常価格(税別)： 39円 (税込価格：43円)

通常出荷日：在庫品1日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

型式構成
シリーズ-属性-適合端子台-枚数

E-ACT-WSPT：稲妻シール-1.5：線径1.5mm2-5
  TMB：空白シール 2.5：線径2.5mm2 50
    4：線径4mm2 100
    6：線径6mm2 120
    10：線径10mm2
    16：線径16mm2
    3.5：厚み3.5mm
    5.2：厚み5.2mm
    6.2：厚み6.2mm
    8.2：厚み8.2mm

規格表

型式長さ
（mm）		幅
（mm）		高さ
（mm）		重さ
（g）		枚数
E-ACT-WSTP1.5-517.15.560.185
E-ACT-WSTP2.5-525.36.56.30.285
E-ACT-WSTP4-530.46.56.30.335
E-ACT-WSTP6-540.46.58.80.625
E-ACT-WSTP10-550.16.59.70.825
E-ACT-WSTP16-559.96.511.51.155
E-ACT-TMB3.5-100831.651.72.9100
E-ACT-TMB5.2-120831.6794.9120
E-ACT-TMB6.2-100831.6795.1100
E-ACT-TMB8.2-50831.659.83.950
    ※参考値
その他「おすすめ」ミスミ オリジナル端子台関連商品
カテゴリ対応機器特徴納期商品リンク
ブロック汎用・プッシュイン接線
・ラインナップ豊富
・設計に合わせてアレンジ可能		当日出荷こちら
・プッシュイン接線
・省スペース		こちら
インターフェイスPLC
汎用		・スクリュー接線
・導線や圧着端子対応
・MIL、FCNコネクタタイプ有		こちら
・プッシュイン接線
・省スペース
・MIL、D-subコネクタタイプ有		こちら
・プッシュイン接線
・保護カバー付き		こちら
・E-CONタイプ
・省スペース		こちら
コモン汎用・プッシュイン接線
・省スペース		こちら
その他部品汎用・ジャンパーこちら
・エンドプレートこちら
・銘板、感電注意マークこちら
驚くほど低価格！ミスミオリジナル　電気系新商品続々登場！
詳細はこちら

詳細仕様
使用温度範囲-40℃～105℃
湿度範囲30%～70%
※使用温度範囲は、適合端子台厚み：5.2mmと8.2mmの場合、-25℃ ～ +70℃となります。

外形図

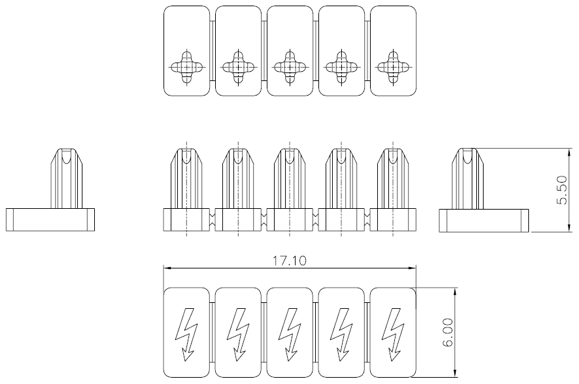

E-ACT-WSTP1.5

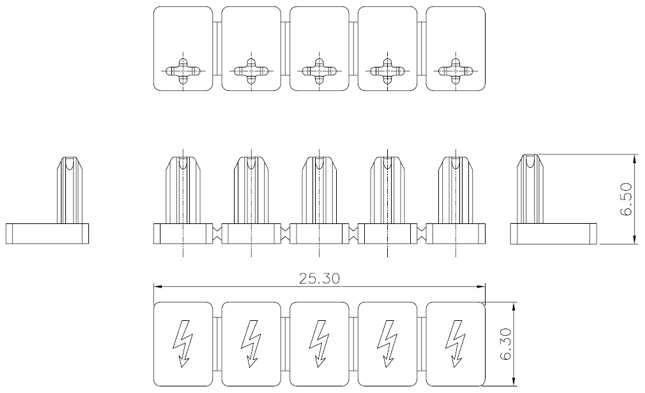

E-ACT-WSTP2.5

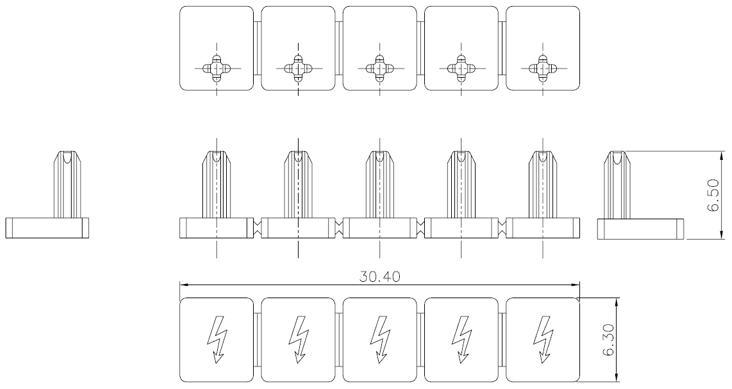

E-ACT-WSTP4

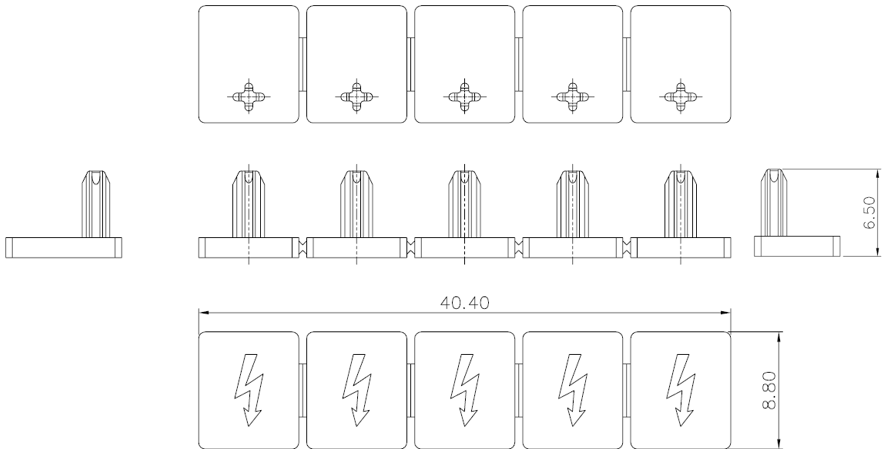

E-ACT-WSTP6

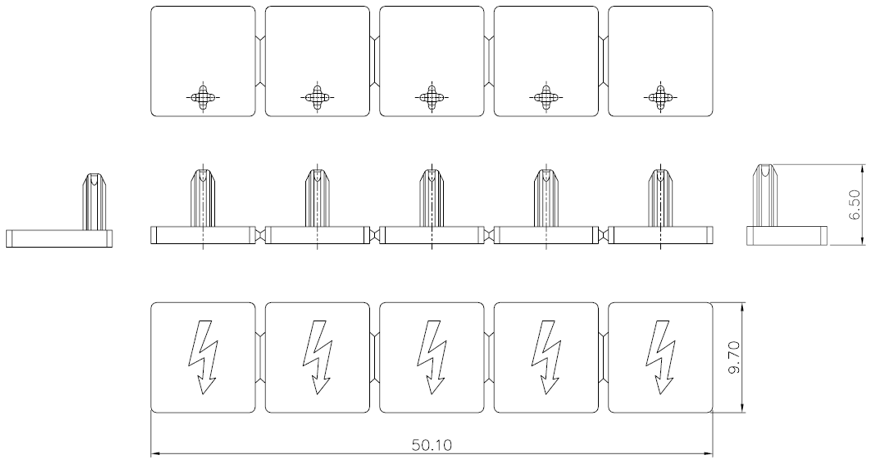

E-ACT-WSTP10

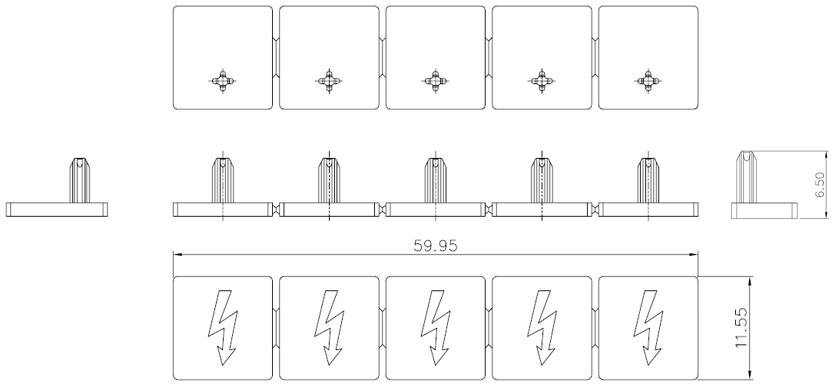

E-ACT-WSTP16

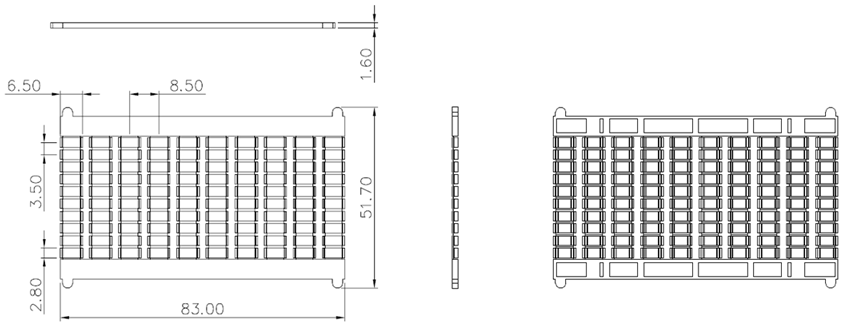

E-ACT-TMB3.5

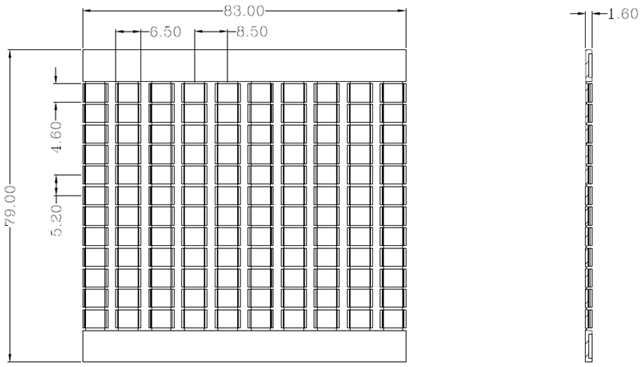

E-ACT-TMB5.2

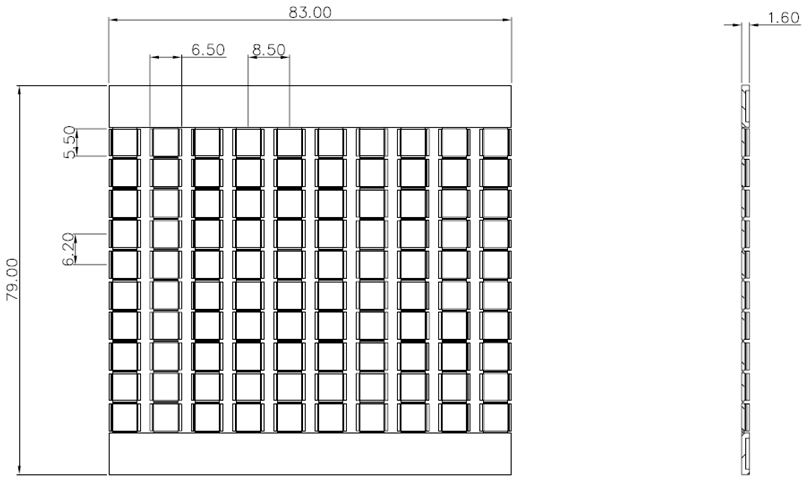

E-ACT-TMB6.2

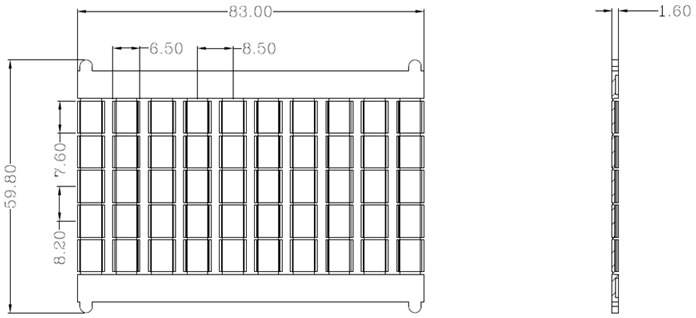

E-ACT-TMB8.2

型番リスト

表示件数
  • 1
    • 型番
    E-ACT-TMB3.5-100
    E-ACT-TMB5.2-120
    E-ACT-TMB6.2-100
    E-ACT-TMB8.2-50
    E-ACT-WSTP1.5-5
    E-ACT-WSTP2.5-5
    E-ACT-WSTP4-5
    E-ACT-WSTP6-5
    E-ACT-WSTP10-5
    E-ACT-WSTP16-5

    色

    高さ

    (mm)

    長さ

    (mm)

    適合端子台厚み

    (mm)

    導線断面積

    (m㎡)

    枚数

    シール

    色詳細

    		最小発注数量
    白
    51.7
    83
    3.5
    -
    100
    空白
    -
    2個
    白
    79
    83
    5.2
    -
    120
    空白
    -
    2個
    白
    79
    83
    6.2
    -
    100
    空白
    -
    2個
    白
    59.8
    83
    8.2
    -
    50
    空白
    -
    2個
    黄
    6
    17.1
    -
    1.5
    5
    稲妻
    黄/黒
    2個
    黄
    6.3
    25.3
    -
    2.5
    5
    稲妻
    黄/黒
    2個
    黄
    6.3
    30.4
    -
    4
    5
    稲妻
    黄/黒
    2個
    黄
    8.8
    40.4
    -
    6
    5
    稲妻
    黄/黒
    2個
    黄
    9.7
    50.1
    -
    10
    5
    稲妻
    黄/黒
    2個
    黄
    11.5
    59.9
    -
    16
    5
    稲妻
    黄/黒
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    210円
    ( 231円 )
    在庫品1日目当日出荷可能
    218円
    ( 240円 )
    在庫品1日目当日出荷可能
    218円
    ( 240円 )
    在庫品1日目当日出荷可能
    210円
    ( 231円 )
    在庫品1日目当日出荷可能
    95円
    ( 105円 )
    在庫品1日目当日出荷可能
    95円
    ( 105円 )
    在庫品1日目当日出荷可能
    95円
    ( 105円 )
    在庫品1日目当日出荷可能
    99円
    ( 109円 )
    在庫品1日目当日出荷可能
    129円
    ( 142円 )
    在庫品1日目当日出荷可能
    133円
    ( 146円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    コストパフォーマンス重視のミスミオリジナルの端子台商品です。
    【ココが特長】
    ・テスト穴に直接挿入可
    ・感電注意に最適の稲妻マーク（E-ACT-WSTP）
    ・空白シールで自由に記入可能（E-ACT-TMB）

    ご注意

    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
