【ミスミ オリジナル】スプリング式端子台（省スペース・カバーセット）
- RoHS2（10物質）対応品あり
- 通常単価(税別)
- 1,211円～2,469円
- 税込単価
- 1,332円～2,716円
通常出荷日：在庫品1日目当日出荷可能
コストパフォーマンス重視のミスミオリジナルの端子台商品です。【ココが特長】・スプリング方式で簡単接線・...
詳細を確認- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
型式構成
| シリーズ | - | コネクタ タイプ | 入力極数 | 接線方法 | 出力極数 | - | 管理番号 |
| E-INT | - | TB：ターミナルブロック | 6 | P：プッシュイン | 3X4 | - | CA |
| 8 | 3X6 | CB | |||||
| 10 | 3X8 | ||||||
| 12 | 3X10 |
規格表
| 型式 | 長さ （mm） | 幅 （mm） | 高さ （mm） | 高さ （mm） ※カバー付き | 最大線径 （mm2） | 最大線径 （AWG） | 温度範囲 （使用時） | 湿度範囲 （保管時） | 接線方法 | 認証 | コネクタ タイプ | 入力 極数 | 出力 極数 | 定格電圧 （V） | 定格電流 （A） | 重さ （g） |
| E-INT-TB6P3X4-CA | 65 | 30 | 21.5 | 31 | 1.5 | 16 | -40-80℃ | 20%-85% | プッシュイン | CE,RoHS2（10物質） | TB | 6 | 3X4 | DC24 | 1 | 52 |
| E-INT-TB8P3X6-CA | 85 | 30 | 21.5 | 8 | 3X6 | 52 | ||||||||||
| E-INT-TB10P3X8-CA | 105 | 30 | 21.5 | 10 | 3X8 | 101 | ||||||||||
| E-INT-TB6P3X4-CB | 54 | 44.6 | 22 | 6 | 3X4 | 主回路：1.5 支回路：100mA | 52 | |||||||||
| E-INT-TB8P3X6-CB | 77 | 44.6 | 22 | 8 | 3X6 | 59 | ||||||||||
| E-INT-TB10P3X8-CB | 100 | 44.6 | 22.2 | 10 | 3X8 | 108 | ||||||||||
| E-INT-TB12P3X10-CA | 123 | 44.6 | 22 | 12 | 3X10 | 105 | ||||||||||
| ※参考値 |
その他「おすすめ」ミスミ オリジナル端子台関連商品
| カテゴリ | 対応機器 | 特徴 | 納期 | 商品リンク |
| ブロック | 汎用 | ・プッシュイン接線 ・ラインナップ豊富 ・設計に合わせてアレンジ可能 | 当日出荷 | こちら |
| ・プッシュイン接線 ・省スペース | こちら | |||
| インターフェイス | PLC 汎用 | ・スクリュー接線 ・導線や圧着端子対応 ・MIL、FCNコネクタタイプ有 | こちら | |
| ・プッシュイン接線 ・省スペース ・MIL、D-subコネクタタイプ有 | こちら | |||
| ・プッシュイン接線 ・保護カバー付き | こちら | |||
| ・E-CONタイプ ・省スペース | こちら | |||
| コモン | 汎用 | ・プッシュイン接線 ・省スペース | こちら | |
| その他部品 | 汎用 | ・ジャンパー | こちら | |
| ・エンドプレート | こちら | |||
| ・銘板、感電注意マーク | こちら |
詳細仕様
| 定格電圧 （V） | DC24 |
| 定格電流 （A） | 1 |
| 使用温度 | -40-80℃ |
| 使用湿度 | 20%-85% |

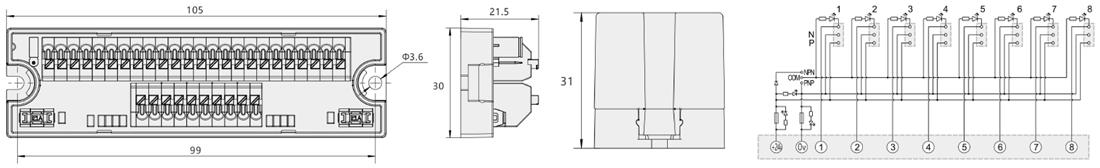

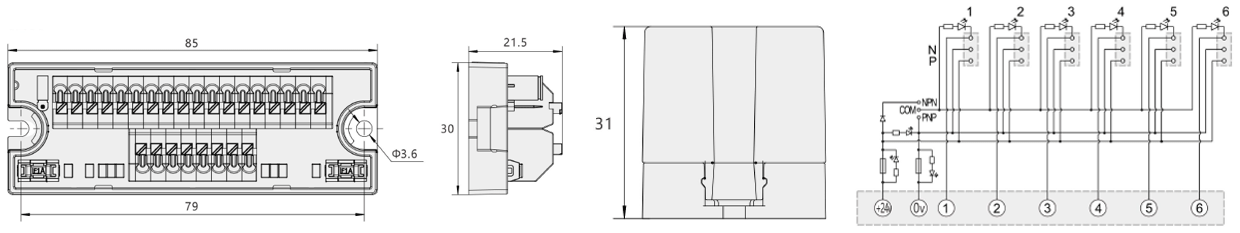

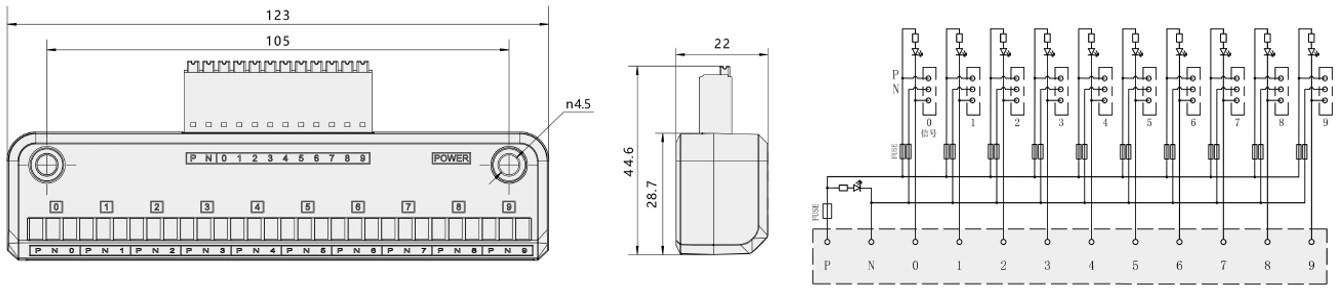

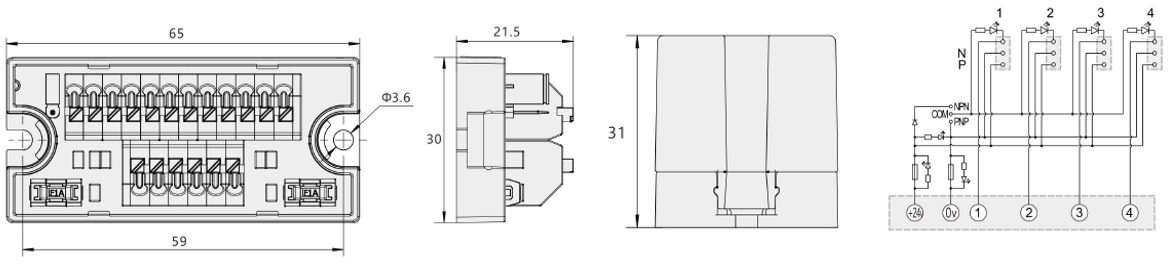

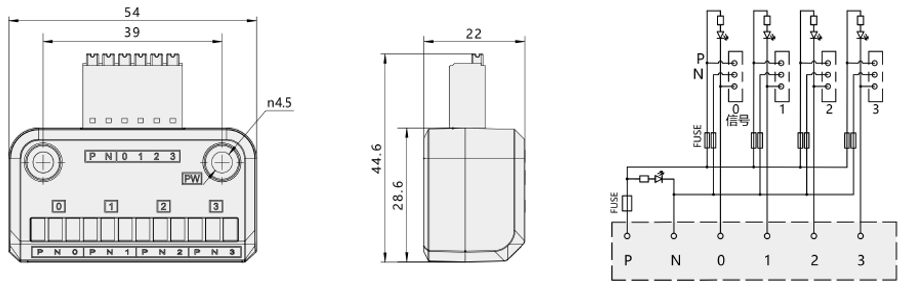

外形図・配線図
電線剝き長：6mm
アダプタターミナル
E-INT-TB6P3X4-CA
E-INT-TB8P3X6-CA
E-INT-TB10P3X8-CA
E-INT-TB6P3X4-CB
E-INT-TB8P3X6-CB
E-INT-TB10P3X8-CB
E-INT-TB12P3X10-CA
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,211円 ( 1,332円 ) | 在庫品1日目当日出荷可能 |
1,715円 ( 1,887円 ) | 在庫品1日目当日出荷可能 |
1,414円 ( 1,555円 ) | 在庫品1日目当日出荷可能 |
1,965円 ( 2,162円 ) | 在庫品1日目当日出荷可能 |
1,523円 ( 1,675円 ) | 在庫品1日目当日出荷可能 |
2,168円 ( 2,385円 ) | 在庫品1日目当日出荷可能 |
2,469円 ( 2,716円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コストパフォーマンス重視のミスミオリジナルの端子台商品です。
【ココが特長】
・スプリング方式で簡単接線
・単線・フェルール圧着、より線ともに対応可
・海外認証取得：CE
ご注意
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
