ミスミ

【ミスミオリジナル】端子台エンドプレート

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 39円～97円

税込単価: 43円～107円

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報

商品情報

型式構成

シリーズ	-	適合端子台導線断面積（mm²）	-	適合端子台入出力数	-	色	管理番号

E-ACT	-	1.5	-	2	-	BU：青	なし
		2.5		3		GY：グレー	1
		4		4		OG：オレンジ
		6
		10
		16

規格表

型式	長さ（mm）	幅（mm）	高さ（mm）	重さ（g）	「おすすめ」ブロック端子台	「おすすめ」銘鈑類	「おすすめ」ジャンパー URL
型式	長さ（mm）	幅（mm）	高さ（mm）	重さ（g）	「おすすめ」ブロック端子台	「おすすめ」銘鈑類	「おすすめ」ジャンパー URL
E-ACT2.5-2-GY	48.2	2.2	29.2	2	こちら	こちら	こちら
E-ACT6-3-OG	74.5	2.2	36.1	3
E-ACT6-3-GY	74.5	2.2	36.1	3
E-ACT6-3-BU	74.5	2.2	36.1	3
E-ACT6-2-GY	58	2.2	35.9	2
E-ACT6-2-BU	58	2.2	35.9	2
E-ACT4-4-OG	77.6	2.2	29.2	2
E-ACT4-4-GY	77.6	2.2	29.2	2
E-ACT4-4-BU	77.6	2.2	29.2	2
E-ACT4-3-OG	66.2	2.2	29.2	2
E-ACT4-3-GY	66.2	2.2	29.2	2
E-ACT4-3-BU	66.2	2.2	29.2	2
E-ACT4-2-OG	56.2	2.2	29.2	1
E-ACT4-2-GY	56.2	2.2	29.2	1
E-ACT4-2-BU	56.2	2.2	29.2	1
E-ACT1.5-4-OG1	72.2	2.2	29.2	3
E-ACT1.5-4-GY1	72.2	2.2	29.2	3
E-ACT1.5-4-BU1	72.2	2.2	29.2	3
E-ACT1.5-3-OG1	60.2	2.2	29.2	3
E-ACT1.5-3-GY1	60.2	2.2	29.2	3
E-ACT1.5-3-BU1	60.2	2.2	29.2	3
E-ACT2.5-2-OG	48.2	2.2	29.2	2
E-ACT2.5-2-GY1	48.2	2.2	29.2	2
E-ACT2.5-2-BU	48.2	2.2	29.2	2
E-ACT16-3-OG	100.4	2.2	45.8	6
E-ACT16-3-GY	100.4	2.2	45.8	6
E-ACT16-3-BU	100.4	2.2	45.8	6
E-ACT16-2-GY	75.4	2.2	45.8	5
E-ACT10-3-GY	88.8	2.2	42.5	5
E-ACT10-2-GY	67.6	2.2	42.5	4
E-ACT10-2-BU	67.6	2.2	42.5	4
E-ACT1.5-4-OG	65.2	2.2	24.4	2
E-ACT1.5-4-GY	65.2	2.2	24.4	2
E-ACT1.5-4-BU	65.2	2.2	24.4	2
E-ACT1.5-3-OG	57.1	2.2	24.4	2
E-ACT1.5-3-GY	57.1	2.2	24.4	2
E-ACT1.5-3-BU	57.1	2.2	24.4	2
E-ACT1.5-2-OG	48	2.2	24.4	2
E-ACT1.5-2-GY	48	2.2	24.4	2
E-ACT1.5-2-BU	48	2.2	24.4	2
				※参考値

その他「おすすめ」ミスミオリジナル端子台関連商品

カテゴリ	対応機器	特徴	納期	商品リンク
ブロック	汎用	・プッシュイン接線・ラインナップ豊富・設計に合わせてアレンジ可能	当日出荷	こちら
ブロック	汎用	・プッシュイン接線・省スペース		こちら
インターフェイス	PLC 汎用	・スクリュー接線・導線や圧着端子対応・MIL、FCNコネクタタイプ有		こちら
		・プッシュイン接線・省スペース・MIL、D-subコネクタタイプ有		こちら
		・プッシュイン接線・保護カバー付き		こちら
		・E-CONタイプ・省スペース		こちら
コモン	汎用	・プッシュイン接線・省スペース		こちら
その他部品	汎用	・ジャンパー		こちら
		・エンドプレート		こちら
		・銘板、感電注意マーク		こちら

驚くほど低価格！ミスミオリジナル　電気系新商品続々登場！
詳細はこちら

詳細仕様

使用温度範囲	-40℃～105℃
湿度範囲	30%～70%

外形図

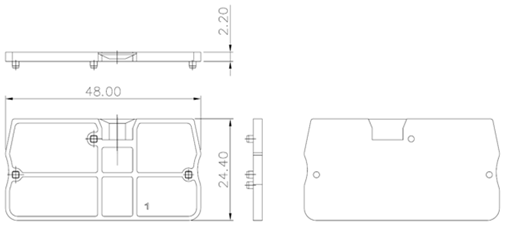

E-ACT1.5-2

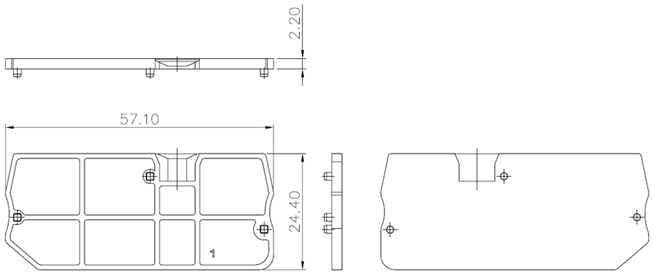

E-ACT1.5-3

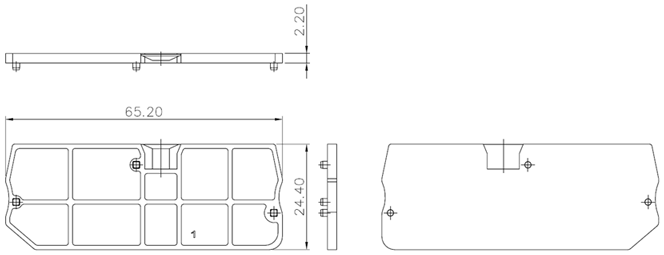

E-ACT1.5-4

E-ACT1.5-3-XX1

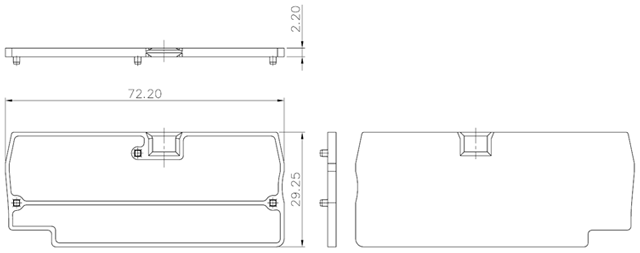

E-ACT1.5-4-XX1

E-ACT2.5-2

E-ACT4-2

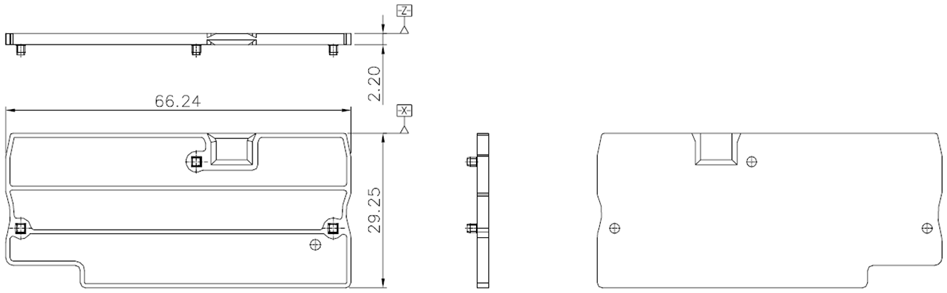

E-ACT4-3

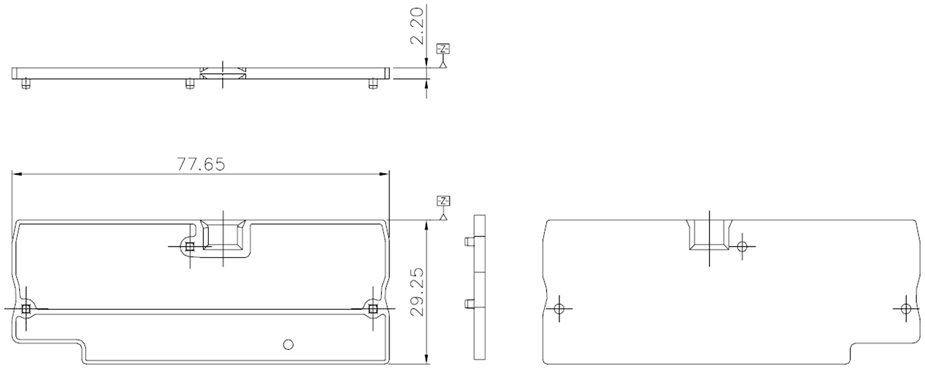

E-ACT4-4

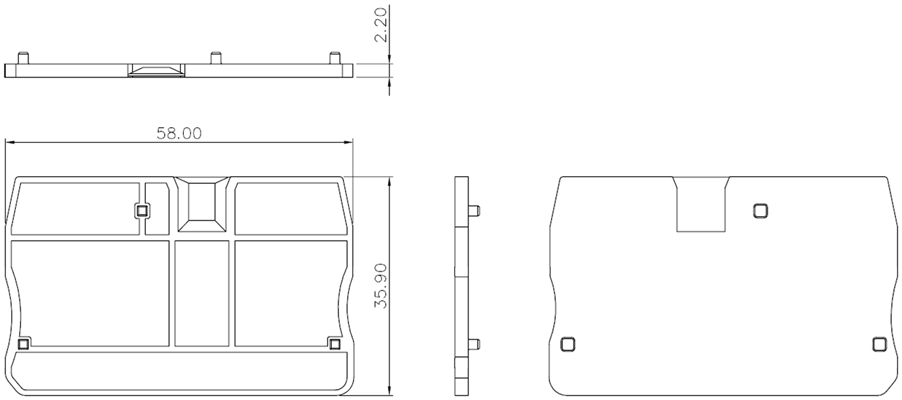

E-ACT6-2

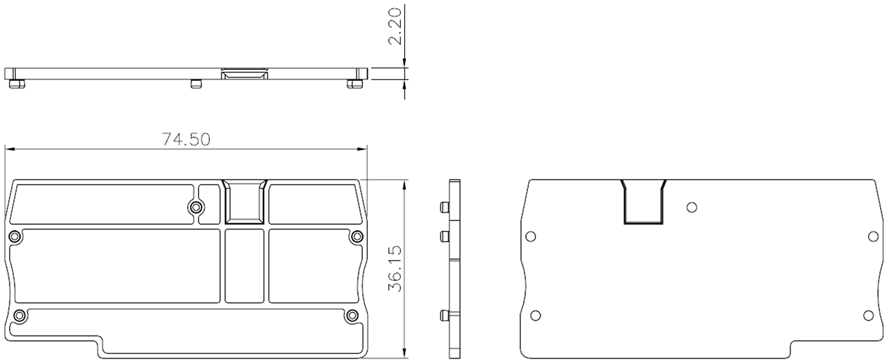

E-ACT6-3

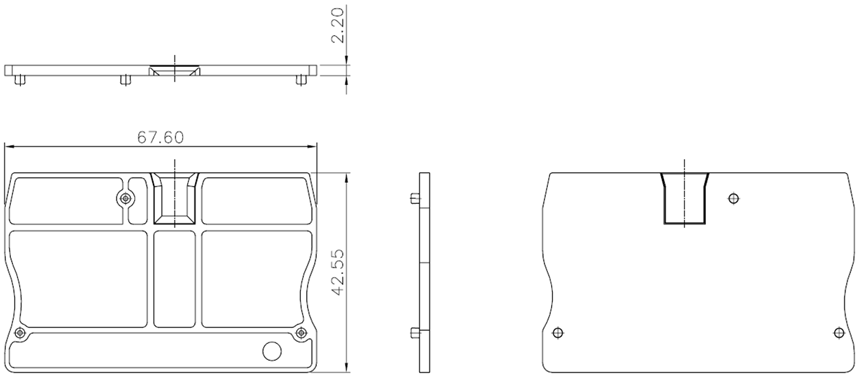

E-ACT10-2

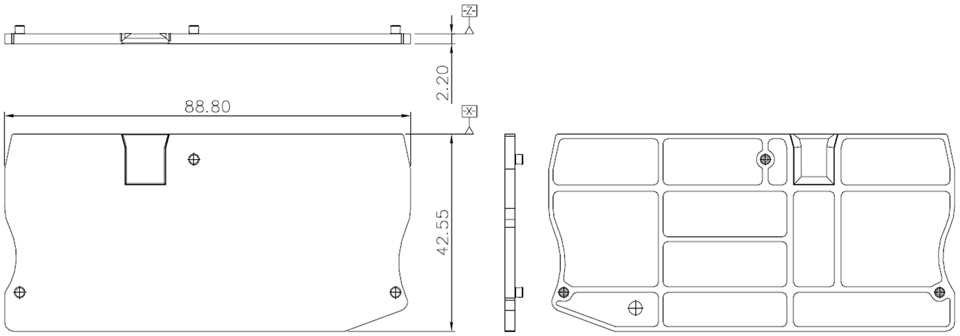

E-ACT10-3

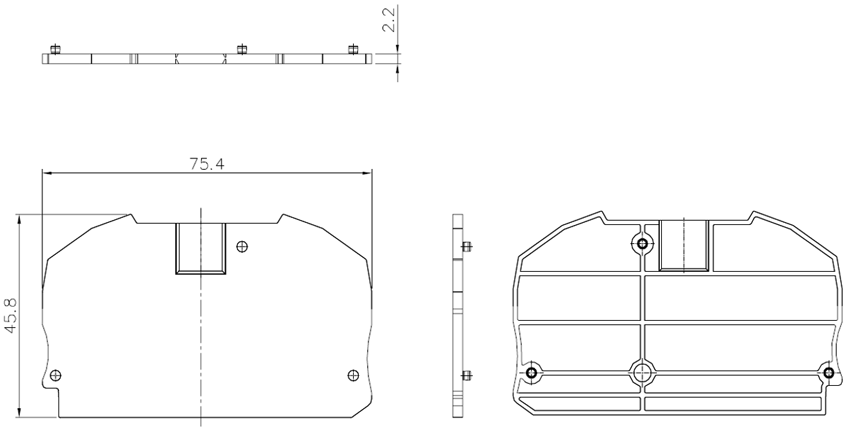

E-ACT16-2

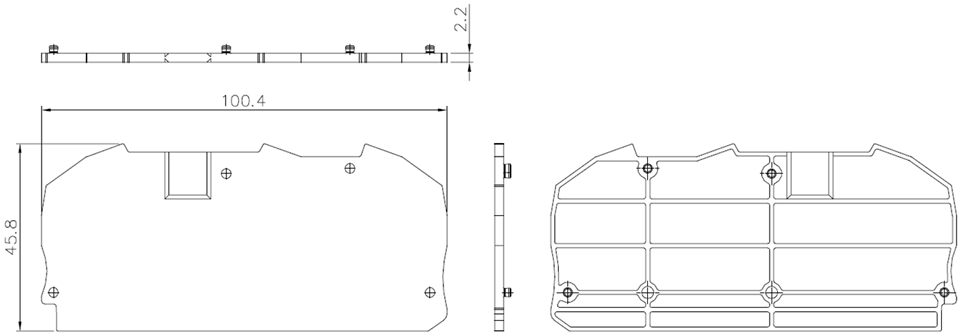

E-ACT16-3

型番リスト

表示件数

型番

色

高さ

(mm)

長さ

(mm)

適合端子台入出力数

導線断面積

(m㎡)

管理番号

最小発注数量

青	24.4	48	2	1.5	なし	2個
グレー	24.4	48	2	1.5	なし	2個
オレンジ	24.4	48	2	1.5	なし	2個
青	24.4	57.1	3	1.5	なし	2個
青	29.2	60.2	3	1.5	1	2個
グレー	24.4	57.1	3	1.5	なし	2個
グレー	29.2	60.2	3	1.5	1	2個
オレンジ	24.4	57.1	3	1.5	なし	2個
オレンジ	29.2	60.2	3	1.5	1	2個
青	24.4	65.2	4	1.5	なし	2個
青	29.2	72.2	4	1.5	1	2個
グレー	24.4	65.2	4	1.5	なし	2個
グレー	29.2	72.2	4	1.5	1	2個
オレンジ	24.4	65.2	4	1.5	なし	2個
オレンジ	29.2	72.2	4	1.5	1	2個
青	29.2	48.2	2	2.5	なし	2個
グレー	29.2	48.2	2	2.5	なし	2個
グレー	29.2	48.2	2	2.5	1	2個
オレンジ	29.2	48.2	2	2.5	なし	2個
青	29.2	56.2	2	4	なし	2個
グレー	29.2	56.2	2	4	なし	2個
オレンジ	29.2	56.2	2	4	なし	2個
青	29.2	66.2	3	4	なし	2個
グレー	29.2	66.2	3	4	なし	2個
オレンジ	29.2	66.2	3	4	なし	2個
青	29.2	77.6	4	4	なし	2個
グレー	29.2	77.6	4	4	なし	2個
オレンジ	29.2	77.6	4	4	なし	2個
青	35.9	58	2	6	なし	2個
グレー	35.9	58	2	6	なし	2個
青	36.1	74.5	3	6	なし	2個
グレー	36.1	74.5	3	6	なし	2個
オレンジ	36.1	74.5	3	6	なし	2個
青	42.5	67.6	2	10	なし	2個
グレー	42.5	67.6	2	10	なし	2個
グレー	42.5	88.8	3	10	なし	2個
グレー	45.8	75.4	2	16	なし	2個
青	45.8	100.4	3	16	なし	2個
グレー	45.8	100.4	3	16	なし	2個
オレンジ	45.8	100.4	3	16	なし	2個

通常単価(税別) (税込単価)	通常出荷日

39円 ( 43円 )	在庫品1日目当日出荷可能
39円 ( 43円 )	在庫品1日目当日出荷可能
39円 ( 43円 )	在庫品1日目当日出荷可能
68円 ( 75円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	在庫品1日目当日出荷可能
48円 ( 53円 )	在庫品1日目当日出荷可能
68円 ( 75円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	在庫品1日目当日出荷可能
77円 ( 85円 )	在庫品1日目当日出荷可能
77円 ( 85円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	在庫品1日目当日出荷可能
77円 ( 85円 )	在庫品1日目当日出荷可能
77円 ( 85円 )	在庫品1日目当日出荷可能
48円 ( 53円 )	在庫品1日目当日出荷可能
63円 ( 69円 )	在庫品1日目当日出荷可能
63円 ( 69円 )	在庫品1日目当日出荷可能
48円 ( 53円 )	在庫品1日目当日出荷可能
48円 ( 53円 )	在庫品1日目当日出荷可能
48円 ( 53円 )	在庫品1日目当日出荷可能
48円 ( 53円 )	在庫品1日目当日出荷可能
77円 ( 85円 )	在庫品1日目当日出荷可能
48円 ( 53円 )	在庫品1日目当日出荷可能
77円 ( 85円 )	在庫品1日目当日出荷可能
87円 ( 96円 )	在庫品1日目当日出荷可能
68円 ( 75円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	在庫品1日目当日出荷可能
68円 ( 75円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	在庫品1日目当日出荷可能
97円 ( 107円 )	在庫品1日目当日出荷可能
68円 ( 75円 )	在庫品1日目当日出荷可能
58円 ( 64円 )	在庫品1日目当日出荷可能
77円 ( 85円 )	在庫品1日目当日出荷可能
68円 ( 75円 )	在庫品1日目当日出荷可能
97円 ( 107円 )	在庫品1日目当日出荷可能
64円 ( 70円 )	在庫品1日目当日出荷可能
87円 ( 96円 )	在庫品1日目当日出荷可能
81円 ( 89円 )	在庫品1日目当日出荷可能
87円 ( 96円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

コストパフォーマンス重視のミスミオリジナルの端子台商品です。
【ココが特長】
・サイズと色を豊富にラインナップ
・取付簡単

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
