【ミスミオリジナル】端子台ジャンパー

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 38円～457円

税込単価: 42円～503円

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報

商品情報

型式構成

シリーズ	-	適合端子台厚み（mm）	-	極数

E-ACT	-	3.5	-	2
		5.2		3
		6.2		4
		8.2		5
				6
				7
				8
				9
				10

規格表

型式	長さ（mm）	幅（mm）	高さ（mm）	重さ（g）	定格電流（A）	適合端子台厚み（mm）	ピン間隔（mm）	極数	「おすすめ」ブロック端子台	「おすすめ」エンドプレート	「おすすめ」銘鈑類
型式	長さ（mm）	幅（mm）	高さ（mm）	重さ（g）	定格電流（A）	適合端子台厚み（mm）	ピン間隔（mm）	極数	「おすすめ」ブロック端子台	「おすすめ」エンドプレート	「おすすめ」銘鈑類
E-ACT3.5-10	33.75	3	18.2	3	17.5	3.5	3.5	10	こちら	こちら	こちら
E-ACT3.5-2	5.75	3	18.2	1	17.5	3.5	3.5	2
E-ACT3.5-3	9.25	3	18.2	1	17.5	3.5	3.5	3
E-ACT3.5-4	12.75	3	18.2	1	17.5	3.5	3.5	4
E-ACT3.5-5	16.25	3	18.2	1	17.5	3.5	3.5	5
E-ACT3.5-6	19.75	3	18.2	2	17.5	3.5	3.5	6
E-ACT3.5-7	23.25	3	18.2	2	17.5	3.5	3.5	7
E-ACT3.5-8	26.75	3	18.2	2	17.5	3.5	3.5	8
E-ACT3.5-9	30.25	3	18.2	3	17.5	3.5	3.5	9
E-ACT5.2-10	50.6	3	23	7	24	5.2	5.2	10
E-ACT5.2-2	9	3	23	1	24	5.2	5.2	2
E-ACT5.2-3	14.2	3	23	2	24	5.2	5.2	3
E-ACT5.2-3-1	14.2	3	23	2	24	5.2	10.4	2
E-ACT5.2-4	19.4	3	23	3	24	5.2	5.2	4
E-ACT5.2-5	24.6	3	23	3	24	5.2	5.2	5
E-ACT5.2-6	29.8	3	23	4	24	5.2	5.2	6
E-ACT5.2-7	35	3	23	5	24	5.2	5.2	7
E-ACT5.2-8	40.2	3	23	6	24	5.2	5.2	8
E-ACT5.2-9	45.4	3	23	7	24	5.2	5.2	9
E-ACT6.2-10	60.3	3	23	9	32	6.2	6.2	10
E-ACT6.2-2	10.7	3	23	1	32	6.2	6.2	2
E-ACT6.2-3	16.9	3	23	2	32	6.2	6.2	3
E-ACT6.2-4	23.1	3	23	3	32	6.2	6.2	4
E-ACT6.2-5	29.3	3	23	4	32	6.2	6.2	5
E-ACT6.2-6	35.5	3	23	5	32	6.2	6.2	6
E-ACT6.2-7	41.7	3	23	6	32	6.2	6.2	7
E-ACT8.2-2	14.6	3.2	30	3	41	8.2	8.2	2
				※参考値

その他「おすすめ」ミスミオリジナル端子台関連商品

カテゴリ	対応機器	特徴	納期	商品リンク
ブロック	汎用	・プッシュイン接線・ラインナップ豊富・設計に合わせてアレンジ可能	当日出荷	こちら
ブロック	汎用	・プッシュイン接線・省スペース		こちら
インターフェイス	PLC 汎用	・スクリュー接線・導線や圧着端子対応・MIL、FCNコネクタタイプ有		こちら
		・プッシュイン接線・省スペース・MIL、D-subコネクタタイプ有		こちら
		・プッシュイン接線・保護カバー付き		こちら
		・E-CONタイプ・省スペース		こちら
コモン	汎用	・プッシュイン接線・省スペース		こちら
その他部品	汎用	・ジャンパー		こちら
		・エンドプレート		こちら
		・銘板、感電注意マーク		こちら

驚くほど低価格！ミスミオリジナル　電気系新商品続々登場！
詳細はこちら

詳細仕様

使用温度範囲	-40℃～105℃
湿度範囲	30%～70%
接点材質	銅合金
メッキ方法	スズメッキ

※使用温度範囲は、適合端子台厚み：3.5mmと8.2mmの場合、-25℃ ～ +70℃となります。

外形図

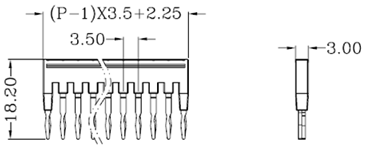

E-ACT3.5

E-ACT5.2

E-ACT5.2-3-1

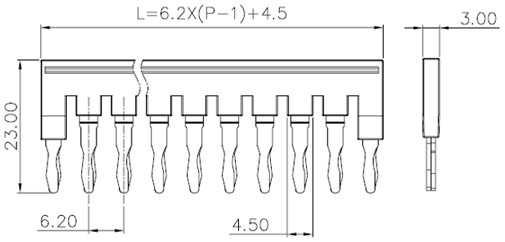

E-ACT6.2

E-ACT8.2-2

型番リスト

表示件数

型番

極数（連数）

(P)

定格電流

高さ

(mm)

長さ

(mm)

適合端子台厚み

(mm)

最小発注数量

2	17.5A	18.2	5.75	3.5	2個
3	17.5A	18.2	9.25	3.5	2個
4	17.5A	18.2	12.75	3.5	2個
5	17.5A	18.2	16.25	3.5	2個
6	17.5A	18.2	19.75	3.5	2個
7	17.5A	18.2	23.25	3.5	2個
8	17.5A	18.2	26.75	3.5	2個
9	17.5A	18.2	30.25	3.5	2個
10	17.5A	18.2	33.75	3.5	2個
2	24A	23.0	9	5.2	2個
3	24A	23.0	14.2	5.2	2個
2	24A	23.0	14.2	5.2	2個
4	24A	23.0	19.4	5.2	2個
5	24A	23.0	24.6	5.2	2個
6	24A	23.0	29.8	5.2	2個
7	24A	23.0	35	5.2	2個
8	24A	23.0	40.2	5.2	2個
9	24A	23.0	45.4	5.2	2個
10	24A	23.0	50.6	5.2	2個
2	32A	23.0	10.7	6.2	2個
3	32A	23.0	16.9	6.2	2個
4	32A	23.0	23.1	6.2	2個
5	32A	23.0	29.3	6.2	2個
6	32A	23.0	35.5	6.2	2個
7	32A	23.0	41.7	6.2	2個
10	32A	23.0	60.3	6.2	2個
2	41A	30.0	14.6	8.2	2個

通常単価(税別) (税込単価)	通常出荷日

38円 ( 42円 )	在庫品1日目当日出荷可能
84円 ( 92円 )	在庫品1日目当日出荷可能
133円 ( 146円 )	在庫品1日目当日出荷可能
95円 ( 105円 )	在庫品1日目当日出荷可能
214円 ( 235円 )	在庫品1日目当日出荷可能
185円 ( 204円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
224円 ( 246円 )	在庫品1日目当日出荷可能
388円 ( 427円 )	在庫品1日目当日出荷可能
42円 ( 46円 )	在庫品1日目当日出荷可能
97円 ( 107円 )	在庫品1日目当日出荷可能
61円 ( 67円 )	在庫品1日目当日出荷可能
97円 ( 107円 )	在庫品1日目当日出荷可能
123円 ( 135円 )	在庫品1日目当日出荷可能
129円 ( 142円 )	在庫品1日目当日出荷可能
162円 ( 178円 )	在庫品1日目当日出荷可能
188円 ( 207円 )	在庫品1日目当日出荷可能
193円 ( 212円 )	在庫品1日目当日出荷可能
345円 ( 380円 )	在庫品1日目当日出荷可能
50円 ( 55円 )	在庫品1日目当日出荷可能
103円 ( 113円 )	在庫品1日目当日出荷可能
104円 ( 114円 )	在庫品1日目当日出荷可能
137円 ( 151円 )	在庫品1日目当日出荷可能
168円 ( 185円 )	在庫品1日目当日出荷可能
321円 ( 353円 )	在庫品1日目当日出荷可能
457円 ( 503円 )	在庫品1日目当日出荷可能
78円 ( 86円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

コストパフォーマンス重視のミスミオリジナルの端子台商品です。
【ココが特長】
・サイズを豊富にラインナップ
・取付簡単

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
