【ミスミ オリジナル】スプリング式・省スペース P/Nコモン端子台
- RoHS対応品あり
- 通常単価(税別)
- 1,694円～1,885円
- 税込単価
- 1,863円～2,074円
通常出荷日：在庫品1日目当日出荷可能
コストパフォーマンス重視のミスミオリジナルの端子台商品です。【ココが特長】・DINレール用、ストッパー...
詳細を確認- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
型式構成
| シリーズ | - | コネクタ タイプ | 入力極数 | 接線方法 | 出力極数 | - | 管理番号 |
| E-CMT | - | TB：ターミナルブロック | 2 | P：プッシュイン | 24 | - | A |
| 38 |
規格表
| 型式 | 長さ （mm） | 幅 （mm） | 高さ （mm） | 最大線径 （mm2） | 最大線径 （AWG） | 温度範囲 （使用時） | 湿度範囲 （保管時） | 接線方法 | 認証 | コネクタ タイプ | 入力 極数 | 出力 極数 | 定格電圧 （V） | 定格電流 （A） | 重さ （g） |
| E-CMT-TB2P24-A | 80 | 57 | 37.55 | 1.5 | 16 | -40-80℃ | 20%-85% | プッシュイン | CE,RoHS | TB | 2 | 24 | DC24 | 15 | 130 |
| E-CMT-TB2P38-A | 110 | 57 | 37.55 | 2 | 38 | 154 | |||||||||
| ※参考値 |
その他「おすすめ」ミスミ オリジナル端子台関連商品
| カテゴリ | 対応機器 | 特徴 | 納期 | 商品リンク |
| ブロック | 汎用 | ・プッシュイン接線 ・ラインナップ豊富 ・設計に合わせてアレンジ可能 | 当日出荷 | こちら |
| ・プッシュイン接線 ・省スペース | こちら | |||
| インターフェイス | PLC 汎用 | ・スクリュー接線 ・導線や圧着端子対応 ・MIL、FCNコネクタタイプ有 | こちら | |
| ・プッシュイン接線 ・省スペース ・MIL、D-subコネクタタイプ有 | こちら | |||
| ・プッシュイン接線 ・保護カバー付き | こちら | |||
| ・E-CONタイプ ・省スペース | こちら | |||
| コモン | 汎用 | ・プッシュイン接線 ・省スペース | こちら | |
| その他部品 | 汎用 | ・ジャンパー | こちら | |
| ・エンドプレート | こちら | |||
| ・銘板、感電注意マーク | こちら |
詳細仕様
| 定格電圧 （V） | DC24 |
| 定格電流 （A） | 15 |
| 使用温度 | -40-80℃ |
| 使用湿度 | 20%-85% |
外形図・配線図

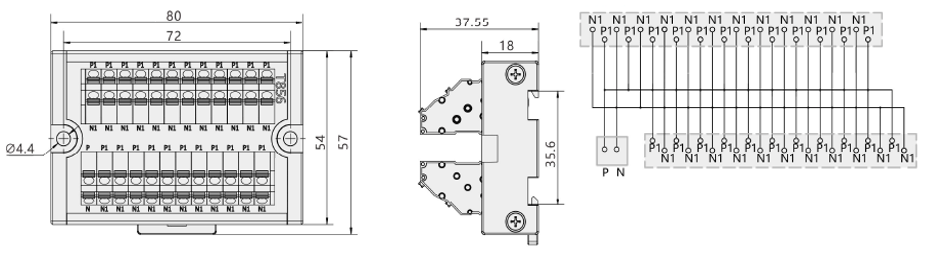

E-CMT-TB2P24-A

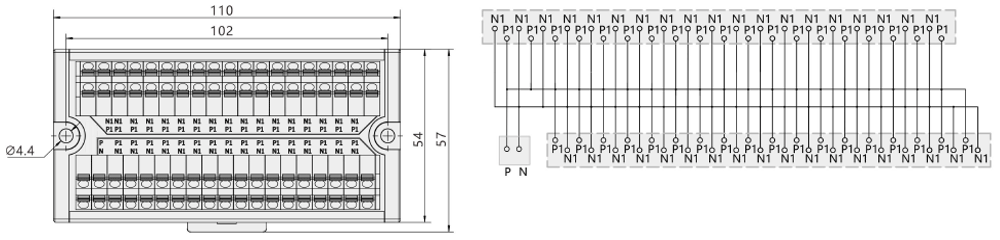

E-CMT-TB2P38-A
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,694円 ( 1,863円 ) | 在庫品1日目当日出荷可能 |
1,885円 ( 2,074円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コストパフォーマンス重視のミスミオリジナルの端子台商品です。
【ココが特長】
・DINレール用、ストッパー付きで簡単固定
・プッシュイン方式で簡単接線
・単線・フェルール圧着、より線ともに対応可
・海外認証取得：CE
ご注意
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
