ミスミ

【ミスミオリジナル】MIL・TB・D-subコネクタ式端子台（省スペース・プッシュイン接線）

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 924円～4,093円

税込単価: 1,016円～4,502円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【ミスミオリジナル】単線・より線・圧着端子対応端子台（省スペース・スクリュー接線）

通常価格(税別)： 860円 (税込価格：946円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

プッシュイン接続（Push-In Design）コネクタ端子台

4.3

通常価格(税別)： 1,782円 (税込価格：1,960円)

通常出荷日：在庫品1日目

コストパフォーマンス重視のミスミオリジナルの端子台商品です。【ココが特長】・取...

詳細情報を確認する

規格・仕様：

CE対応
RoHS

端子台クランプ
バネ
対応機器
PLC
代表規格
CE
接線方法
プッシュイン

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報

商品情報

型式構成

シリーズ	-	コネクタタイプ	入力極数	接線方法	出力極数	-	管理番号

E-INT	-	M：MIL	9	P：プッシュイン	9	-	A
		TB：ターミナルブロック	10		15		B
		DS：D-sub	15		20		C
			20		25		D
			25		26
			26		34
			34		37
			37		40
			40		44
			44		50
			50		3X8
					3X12
					3X16

規格表

※D-subメスコネクタの固定ネジは「#4-40 UNC（インチネジ）」です。

型式	長さ（mm）	幅（mm）	高さ（mm）	最大線径（mm²）	最大線径（AWG）	温度範囲（使用時）	湿度範囲（保管時）	接線方法	認証	コネクタタイプ	入力極数	出力極数	定格電圧（V）	定格電流（A）	重さ（g）
型式	長さ（mm）	幅（mm）	高さ（mm）	最大線径（mm²）	最大線径（AWG）	温度範囲（使用時）	湿度範囲（保管時）	接線方法	認証	コネクタタイプ	入力極数	出力極数	定格電圧（V）	定格電流（A）	重さ（g）
E-INT-M10P10-A	37	47.75	41.3	1.03	17	-40-80℃	20%-85%	プッシュイン	CE,RoHS	MIL	10	10	DC24	1	50
E-INT-M20P20-A	57	47.75	41.3	1.03	17						20	20			140
E-INT-M34P34-A	92	47.75	41.3	1.03	17						34	34			156
E-INT-M40P40-A	109	47.75	41.3	1.03	17						40	40			150
E-INT-M10P3X8-A	65	57	43	1.5	15						10	3X8			106
E-INT-M10P3X8-B	40	80	43.8	1.5	15						10	3X8			106
E-INT-TB10P3X8-A	65	57	34.5	1.5	15						10	3X8			100
E-INT-M10P3X8-C	80	57	43	1.5	15						10	3X8			109
E-INT-M10P3X8-D	65	57	43	1.5	15						10	3X8			107
E-INT-TB10P3X8-B	80	57	36.5	1.5	15					TB	10	3X8			107
E-INT-TB10P3X12-A	110	57	36.5	1.5	15					TB	14	3X12			158
E-INT-M10P3X16-A	100	57	43	1.5	15					MIL	18	3X16			153
E-INT-DS9P9-A （D-sub：メス）	65	57	36.5	1.03	17					D-SUB	9	9			105
E-INT-DS15P15-A （D-sub：メス）	65	57	36.5	1.03	17						15	15			107
E-INT-DS25P25-A （D-sub：メス）	80	57	36.5	1.03	17						25	25			105
E-INT-DS25P25-B （D-sub：オス）	80	57	36.5	1.03	17						25	25			103
E-INT-DS37P37-A （D-sub：メス）	110	57	36.5	1.03	17						37	37			156
E-INT-DS44P44-A （D-sub：メス）	110	57	36.5	1.03	17						44	44			150
E-INT-DS50P50-A （D-sub：メス）	85	80	36.5	1.03	17						50	50			206
E-INT-DS26P26-A （D-sub：メス）	80	54	36.5	1.03	17						26	26			104
															※参考値

その他「おすすめ」ミスミオリジナル端子台関連商品

カテゴリ	対応機器	特徴	納期	商品リンク
ブロック	汎用	・プッシュイン接線・ラインナップ豊富・設計に合わせてアレンジ可能	当日出荷	こちら
ブロック	汎用	・プッシュイン接線・省スペース		こちら
インターフェイス	PLC 汎用	・スクリュー接線・導線や圧着端子対応・MIL、FCNコネクタタイプ有		こちら
		・プッシュイン接線・省スペース・MIL、D-subコネクタタイプ有		こちら
		・プッシュイン接線・保護カバー付き		こちら
		・E-CONタイプ・省スペース		こちら
コモン	汎用	・プッシュイン接線・省スペース		こちら
その他部品	汎用	・ジャンパー		こちら
		・エンドプレート		こちら
		・銘板、感電注意マーク		こちら

驚くほど低価格！ミスミオリジナル　電気系新商品続々登場！
詳細はこちら

対応 PLC型式一覧
適合一覧　代表PLC型式
※ご購入前に必ずご使用のPLC仕様と商品仕様をご確認し最終判断をしてください。

型式	適用PLC型式
型式	オムロン	三菱	キーエンス	パナソニック	横河電機	SIEMENS
E-INT-M10P10-A			KV-B16XA/XC KV series of small PLC	FP0-C16T/C16CT FP0-C16P/C16CP FP0-C32T/C32CT/T32CT FP0-C32P/C32CP/T32CP FP0-E16T/P FP0-E32T/P FP0-E8X FP0-E16X FP∑-C28 FP∑-C32 FP0-C16T/C16CT FP0-C16P/C16CP FP0-C32T/C32CT/T32CT FP0-C32P/C32CP/T32CP FP0-E16T/P FP0-E32T/P FP0-E8YT FP0-E16YT FP∑-C32 FP∑-C28
E-INT-M20P20-A	CJ1W-MD232 CJ1W-MD233	FX1NC-16MT FX1NC-32MT FX2NC-16MT FX2NC-32MT FX3UC-32MT FX2NC-16EX FX2NC-16EX-C FX2NC-16EXL-C FX2NC-16EYT FX2NC-17EYT-C FX2N-10PG FX2N-10GM FX2N-20GM
E-INT-M34P34-A			KV-C32XA/C KV-C64XA/C KV-C32TA/C KV-C64TA/C
E-INT-M40P40-A	CJ1W-ID231 CJ1W-ID261 CJ1W-MD261 CJ1W-MD263 CJ1W-MD563 CJ1W-OD231 CJ1W-OD261 CJ1W-MD261 CJ1W-OD232 CJ1W-OD233 CI1W-OD262 CI1W-OD263 CJ1W-MD263 CJ1W-MD563 CJ1M-CPU21 CJ1M-CPU22 CJ1M-CPU23 CI1W-ID262 CJ1W-ID232	QX41 QX41-S1 QX42 QX42-S1 QX71 QD70P4 QD70P QX72 QY41P QY42P QY71 QH42P QD70D QD75M	KV-1000 KV-3000 KV-5000 KV-H20S KV-H40S	FPG-XY64D2T/P FP2-C1D FP2-X32D2 FP2-X64D2 FP2-32T/P FP2-Y64T/P FP2-XY64D2T/XY64D7T FP2-XY64D2P/XY64D7P FP2-PP21 FP2-PP22 FP2-PP41 FP2-PP42 FP2-HSCT FP2-PXYT	F3WD64-3N F3WD64-3F F3WD32-3F	40P Plug with a full range
E-INT-M10P3X8-A				FP0-C16T/C16CT(IN) FP0-C16P/C16CP(IN) FP0-C32T/C32CT/T32CT(IN) FP0-C32P/C32CP/T32CP(IN) FPO-E16T/P(IN) FPO-E32T/P(IN) FPO-E8X FPO-E16X Fp∑-C28(IN) Fp∑-C32(IN)
E-INT-TB10P3X8-A				FP0-C16T/C16CT(IN) FP0-C16P/C16CP(IN) FP0-C32T/C32CT/T32CT(IN) FP0-C32P/C32CP/T32CP(IN) FPO-E16T/P(IN) FPO-E32T/P(IN) FPO-E8X FPO-E16X Fp∑-C28(IN) Fp∑-C32(IN)
E-INT-M10P3X8-C				FPO-C16T/C16CT(IN) FP0-C16P/C16CP(IN) FP0-C32T/C32CT/T32CT(IN) FP0-C32P/C32CP/T32CP(IN) FPO-E16T/P(IN) FPO-E32T/P(IN) FPO-E8X FPO-E16X FP-C28(IN) FP-C32(IN)
E-INT-M10P3X8-D				FPO-C16T/C16CT(IN) FP0-C16P/C16CP(IN) FP0-C32T/C32CT/T32CT(IN) FP0-C32P/C32CP/T32CP(IN) FPO-E16T/P(IN) FPO-E32T/P(IN) FPO-E8X FPO-E16X FP-C28(IN) FP-C32(IN)
E-INT-TB10P3X8-B				FPO-C16T/C16CT(IN) FP0-C16P/C16CP(IN) FP0-C32T/C32CT/T32CT(IN) FP0-C32P/C32CP/T32CP(IN) FPO-E16T/P(IN) FPO-E32T/P(IN) FPO-E8X FPO-E16X FP-C28(IN) FP-C32(IN)
E-INT-TB10P3X12-A				FP0-C16T/C16CT(IN) FP0-C16P/C16CP(IN) FP0-C32T/C32CT/T32CT(IN) FP0-C32P/C32CP/T32CP(IN) FPO-E16T/P(IN) FPO-E32T/P(IN) FPO-E8X FPO-E16X FP-C28(IN) FP-C32(IN)
E-INT-M10P3X16-A				FP0-C16T/C16CT(IN) FP0-C16P/C16CP(IN) FP0-C32T/C32CT/T32CT(IN) FP0-C32P/C32CP/T32CP(IN) FPO-E16T/P(IN) FPO-E32T/P(IN) FPO-E8X FPO-E16X FP-C28(IN) FP-C32(IN)

詳細仕様

定格電圧（V）	DC24
定格電流（A）	1
使用温度	-40-80℃
使用湿度	20%-85%

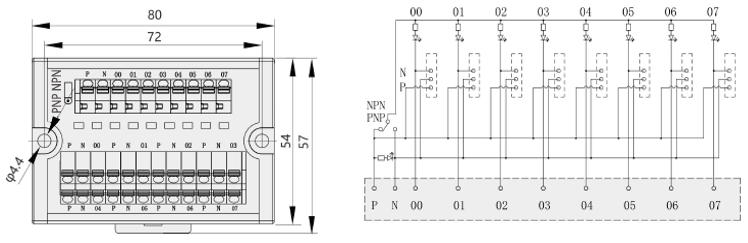

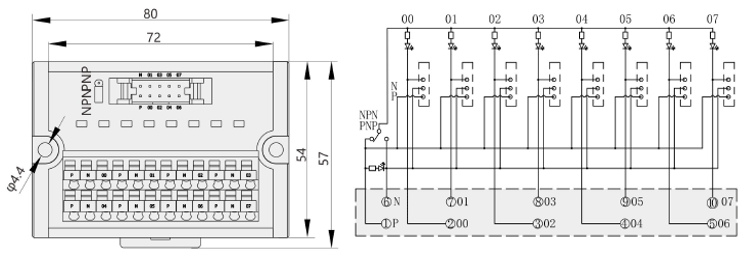

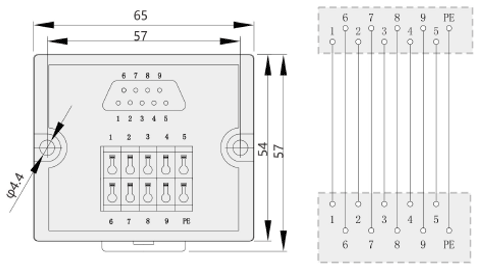

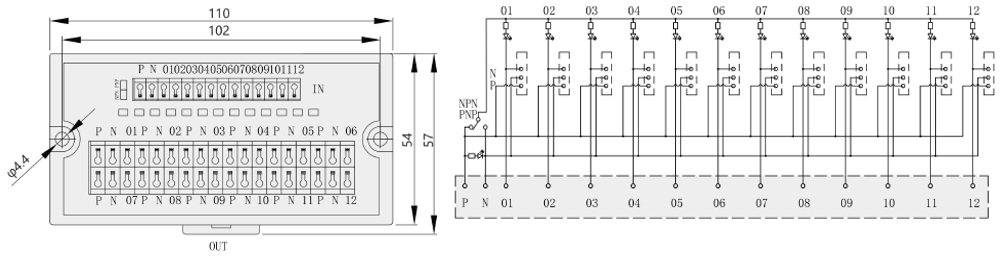

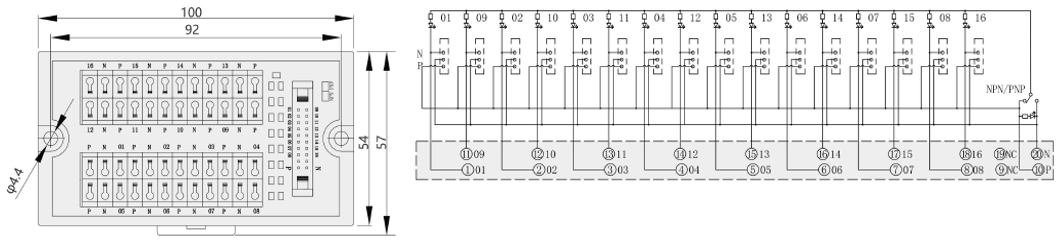

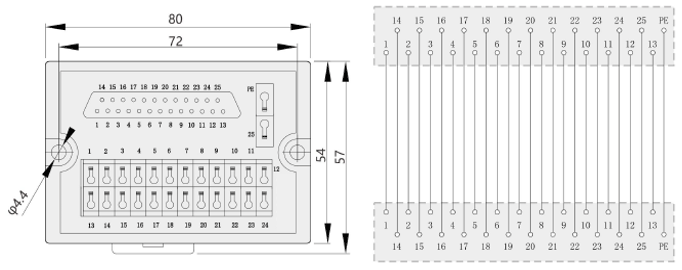

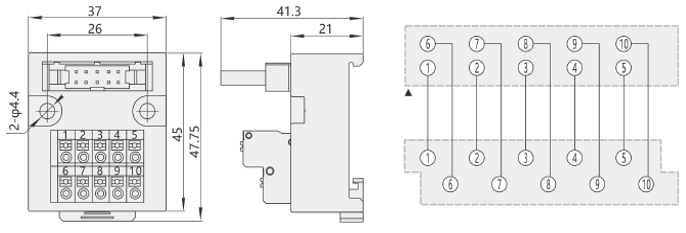

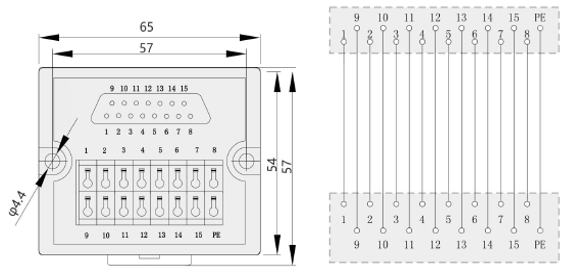

外形図・配線図

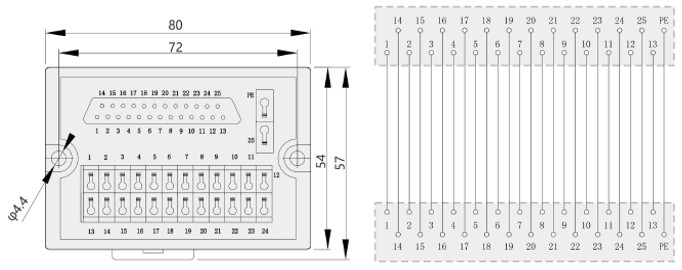

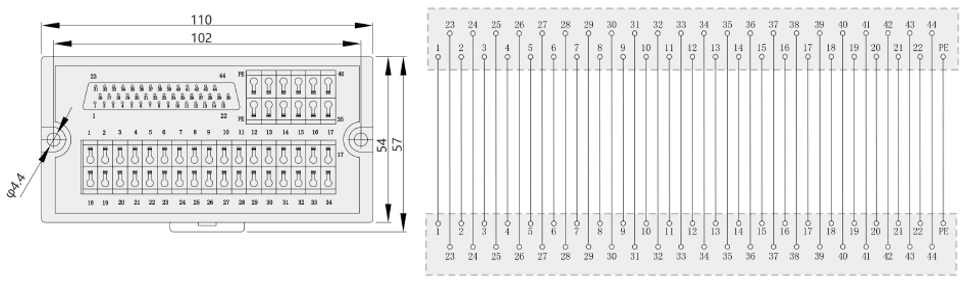

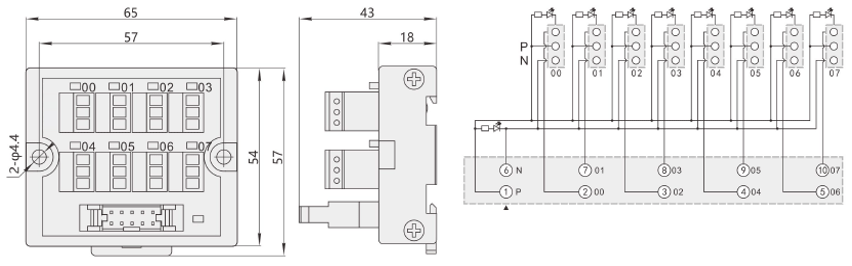

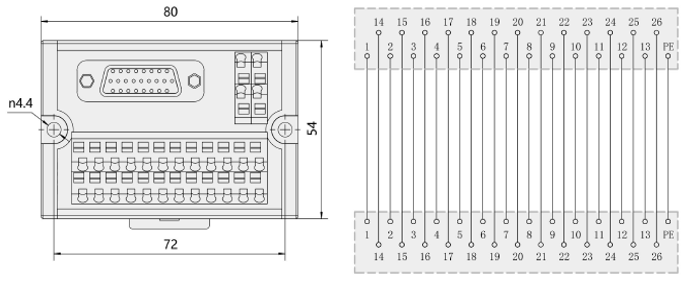

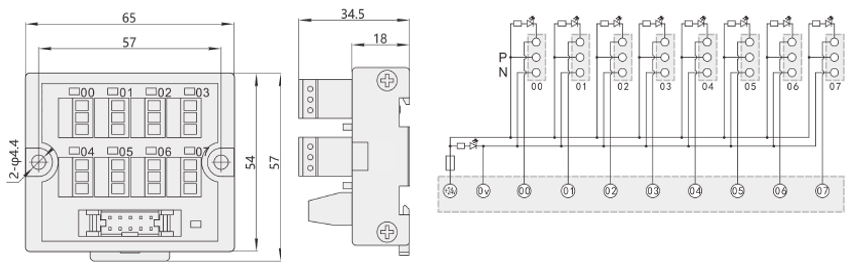

電線剝き長：6mm

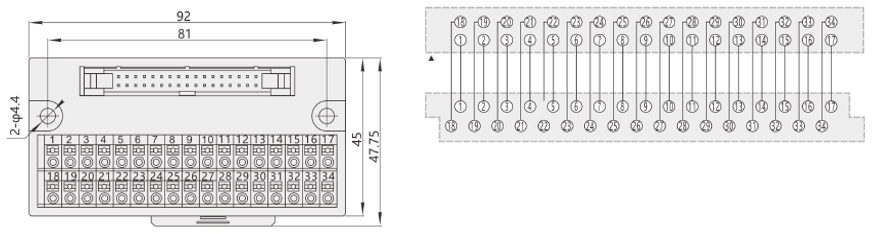

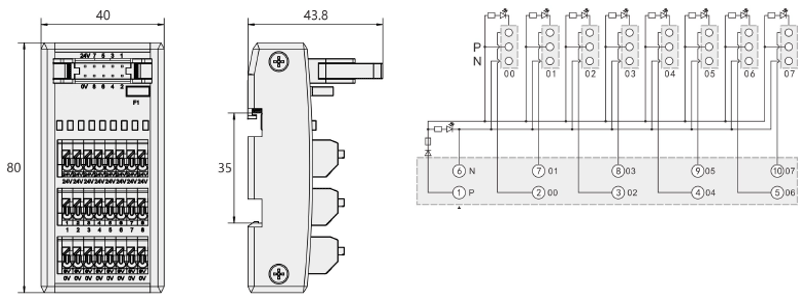

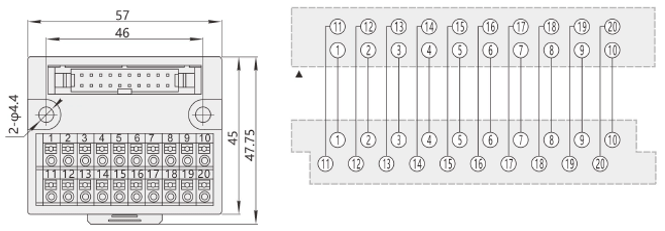

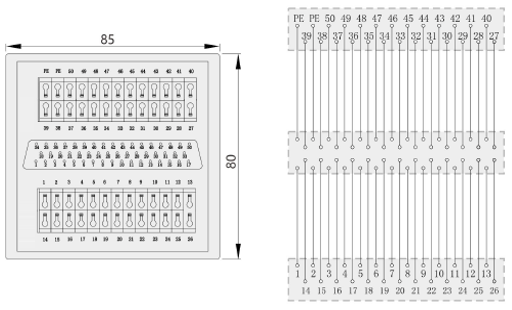

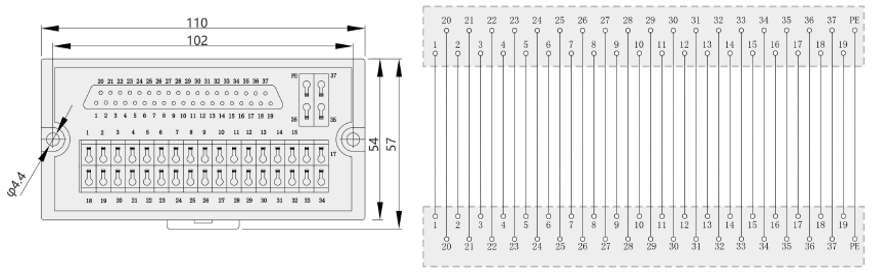

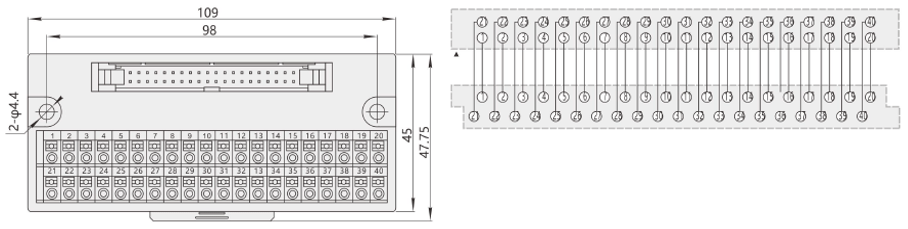

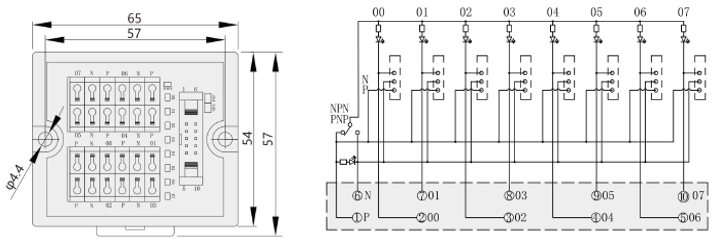

E-INT-M10P10-A

E-INT-M20P20-A

E-INT-M34P34-A

E-INT-M40P40-A

E-INT-M10P3X8-A

E-INT-M10P3X8-B

E-INT-TB10P3X8-A

E-INT-M10P3X8-C

E-INT-M10P3X8-D

E-INT-TB10P3X8-B

E-INT-TB10P3X12-A

E-INT-M10P3X16-A

E-INT-DS9P9-A

E-INT-DS15P15-A

E-INT-DS25P25-A

E-INT-DS25P25-B

E-INT-DS37P37-A

E-INT-DS44P44-A

E-INT-DS50P50-A

E-INT-DS26P26-A

型番リスト

表示件数

型番

コネクタ

極数

(極)

取付方法

対応機器メーカ

寸法縦

(mm)

寸法横

(mm)

寸法奥行き

(mm)

対応機器メーカ2

コネクタ詳細

管理番号

最小発注数量

D-subコネクタ	9（入出力）	DINレール/直付け	-	57	65	36.5	-	-	A	1個
D-subコネクタ	15（入出力）	DINレール/直付け	-	57	65	36.5	-	-	A	1個
D-subコネクタ	25（入出力）	DINレール/直付け	-	57	80	36.5	-	-	A	1個
D-subコネクタ	25（入出力）	DINレール/直付け	-	57	80	36.5	-	-	B	1個
D-subコネクタ	26（入出力）	DINレール/直付け	-	54	80	36.5	-	-	A	1個
D-subコネクタ	37（入出力）	DINレール/直付け	-	57	110	36.5	-	-	A	1個
D-subコネクタ	44（入出力）	DINレール/直付け	-	57	110	36.5	-	-	A	1個
D-subコネクタ	50（入出力）	DINレール付	-	80	85	36.5	-	-	A	1個
MILコネクタ	10（入力）/3×8（出力）	DINレール/直付け	パナソニック電工	57	65	43	-	-	A	1個
MILコネクタ	10（入力）/3×8（出力）	DINレール付	パナソニック電工	80	40	43.8	-	-	B	1個
MILコネクタ	10（入力）/3×8（出力）	DINレール/直付け	パナソニック電工	57	80	43	-	-	C	1個
MILコネクタ	10（入力）/3×8（出力）	DINレール/直付け	パナソニック電工	57	65	43	-	-	D	1個
MILコネクタ	18（入力）/3×16（出力）	DINレール/直付け	パナソニック電工	57	100	43	-	-	A	1個
MILコネクタ	10（入出力）	DINレール/直付け	パナソニック電工 / キーエンス	47.75	37	41.3	-	-	A	1個
MILコネクタ	20（入出力）	DINレール/直付け	三菱電機 / オムロン	47.75	57	41.3	-	-	A	1個
MILコネクタ	34（入出力）	DINレール/直付け	キーエンス	47.75	92	41.3	-	-	A	1個
MILコネクタ	40（入出力）	DINレール/直付け	三菱電機 / オムロン / パナソニック電工 / キーエンス / 横河電機	47.75	109	41.3	SIEMENS	-	A	1個
その他	10（入力）/3×8（出力）	DINレール/直付け	パナソニック電工	57	65	34.5	-	ターミナルブロック	A	1個
その他	10（入力）/3×8（出力）	DINレール/直付け	パナソニック電工	57	80	36.5	-	ターミナルブロック	B	1個
その他	14（入力）/3×12（出力）	DINレール/直付け	パナソニック電工	57	110	36.5	-	ターミナルブロック	A	1個

通常単価(税別) (税込単価)	通常出荷日

1,305円 ( 1,436円 )	在庫品1日目当日出荷可能
1,566円 ( 1,723円 )	在庫品1日目当日出荷可能
2,666円 ( 2,933円 )	在庫品1日目当日出荷可能
2,666円 ( 2,933円 )	在庫品1日目当日出荷可能
2,867円 ( 3,154円 )	在庫品1日目当日出荷可能
3,582円 ( 3,940円 )	在庫品1日目当日出荷可能
3,679円 ( 4,047円 )	在庫品1日目当日出荷可能
4,093円 ( 4,502円 )	在庫品1日目当日出荷可能
2,037円 ( 2,241円 )	在庫品1日目当日出荷可能
2,356円 ( 2,592円 )	在庫品1日目当日出荷可能
1,280円 ( 1,408円 )	在庫品1日目当日出荷可能
1,526円 ( 1,679円 )	在庫品1日目当日出荷可能
2,074円 ( 2,281円 )	在庫品1日目当日出荷可能
924円 ( 1,016円 )	在庫品1日目当日出荷可能
1,188円 ( 1,307円 )	在庫品1日目当日出荷可能
1,616円 ( 1,778円 )	在庫品1日目当日出荷可能
1,754円 ( 1,929円 )	在庫品1日目当日出荷可能
2,139円 ( 2,353円 )	在庫品1日目当日出荷可能
2,037円 ( 2,241円 )	在庫品1日目当日出荷可能
2,719円 ( 2,991円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

コストパフォーマンス重視のミスミオリジナルの端子台商品です。
【ココが特長】
・取付方式：DINレール取付型、ストッパー付きで簡単固定
・プッシュイン方式で簡単接線
・単線・フェルール圧着、より線ともに対応可
・海外認証取得：CE

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【ミスミオリジナル】MIL・TB・D-subコネクタ式端子台（省スペース・プッシュイン接線）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【ミスミオリジナル】MIL・TB・D-subコネクタ式端子台（省スペース・プッシュイン接線）	【ミスミオリジナル】スプリング式端子台（省スペース・カバーセット）	【ミスミオリジナル】入出力端子台 E-CONタイプ（省スペース）	三菱電機PLC対応スプリングロック式 PCIV MIL20極タイプ端子台 PCIV-1H20-L2	ACサーボ MR-J5/J4用スプリングクランプ式メカ信号端子台	ACサーボ MR-J5/J4用スプリングクランプ式ネットワークアンプ用中継端子台
メーカー	ミスミ	ミスミ	ミスミ	東洋技研	三菱電機エンジニアリング	三菱電機エンジニアリング
通常価格	924円-	1,211円 -	1,552円 -	6,888円	5,346円 -	6,783円
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	5日目	5日目
端子台クランプ	バネ	-	-	バネ	バネ	バネ
対応機器	PLC	PLC	PLC	PLC	サーボモータ	サーボモータ
代表規格	CE	CE	CE	TUV	UL	UL
接線方法	プッシュイン	プッシュイン	E-CON	-	-	-
