ミスミ

【ミスミオリジナル】単線・より線・圧着端子対応端子台（省スペース・スクリュー接線）

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 860円～2,961円

税込単価: 946円～3,257円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【ミスミオリジナル】MIL・TB・D-subコネクタ式端子台（省スペース・プッシュイン接線）

通常価格(税別)： 924円 (税込価格：1,016円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

プッシュイン接続（Push-In Design）コネクタ端子台

4.3

通常価格(税別)： 1,782円 (税込価格：1,960円)

通常出荷日：在庫品1日目

コストパフォーマンス重視のミスミオリジナルの端子台商品です。【ココが特長】・取...

詳細情報を確認する

規格・仕様：

CE対応
RoHS

端子台クランプ
ネジ
対応機器
PLC

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報

商品情報

型式構成

シリーズ	-	コネクタタイプ	入力極数	接線方法	出力極数	-	管理番号

E-INT	-	M：MIL	10	ES：スクリュー（導線対応）	10	-	A
		F：FCN	20	ES：スクリュー（導線対応）	20		B
			26	S：スクリュー（圧着端子対応）	26		C
			34	S：スクリュー（圧着端子対応）	34		KV
			40		40
			50		50

規格表

型式	長さ（mm）	幅（mm）	高さ（mm）	最大線径（mm²）	最大線径（AWG）	温度範囲（使用時）	湿度範囲（保管時）	接線方法	認証	コネクタタイプ	入力極数	出力極数	定格電圧（V）	定格電流（A）	重さ（g）
型式	長さ（mm）	幅（mm）	高さ（mm）	最大線径（mm²）	最大線径（AWG）	温度範囲（使用時）	湿度範囲（保管時）	接線方法	認証	コネクタタイプ	入力極数	出力極数	定格電圧（V）	定格電流（A）	重さ（g）
E-INT-M20ES20-A	80	57	43	1.5	15	-40-80℃	20%-85%	スクリュー（導線タイプ）	CE RoHS	MIL	20	20	DC24	1	159
E-INT-M20ES20-KV	80	57	43								20	20			158
E-INT-M34ES34-A	110	57	43								34	34			156
E-INT-M34ES34-KV	110	57	43								34	34			154
E-INT-M40ES40-A	110	57	43								40	40			159
E-INT-M40ES40-KV	110	57	43								40	40			152
E-INT-M40ES40-B	112.6	47.2	47.7								40	40			158
E-INT-F40ES40-A	110	57	41.8							FCN	40	40			153
E-INT-M26ES26-KV	100	57.3	44							MIL	26	26			156
E-INT-M50ES50-A	145	80	45.8						RoHS		50	50			253
E-INT-M10S10-A	65	57	43	-	-			スクリュー（圧着端子タイプ）	CE RoHS		10	10			140
E-INT-M20S20-B	65	57	43								20	20			142
E-INT-M34S34-B	100	57	43								34	34			156
E-INT-M40S40-C	100	57	43								40	40			203
E-INT-M10S10-B	40	47.75	41.3								10	10			158
E-INT-M20S20-C	75	47.75	41.3								20	20			150
E-INT-M34S34-C	124	47.75	41.3								34	34			210
E-INT-M40S40-B	145	47.75	41.3								40	40			256
E-INT-F40S40-B	145	47.75	40							FCN	40	40			256
															※参考値

その他「おすすめ」ミスミオリジナル端子台関連商品

カテゴリ	対応機器	特徴	納期	商品リンク
ブロック	汎用	・プッシュイン接線・ラインナップ豊富・設計に合わせてアレンジ可能	当日出荷	こちら
ブロック	汎用	・プッシュイン接線・省スペース		こちら
インターフェイス	PLC 汎用	・スクリュー接線・導線や圧着端子対応・MIL、FCNコネクタタイプ有		こちら
		・プッシュイン接線・省スペース・MIL、D-subコネクタタイプ有		こちら
		・プッシュイン接線・保護カバー付き		こちら
		・E-CONタイプ・省スペース		こちら
コモン	汎用	・プッシュイン接線・省スペース		こちら
その他部品	汎用	・ジャンパー		こちら
		・エンドプレート		こちら
		・銘板、感電注意マーク		こちら

驚くほど低価格！ミスミオリジナル　電気系新商品続々登場！
詳細はこちら

PLC型式適合一覧
適合一覧　代表PLC型式
※ご購入前に必ずご使用のPLC仕様と商品仕様をご確認し最終判断をしてください。

型式	適用PLC型式
型式	オムロン	三菱	キーエンス	パナソニック	横河電機	SIEMENS
E-INT-M20ES20-A	CJ1W-MD232 CJ1W-ID233	FX1NC-16MT FX1NC-32MT FX2NC-16MT FX2NC-32MT FX3UC-32MT FX2NC-16EX FX2NC-16EX-C FX2NC-16EXL-C FX2NC-16EYT FX2NC-17EYT-C FX2N-10PG FX2N-10GM FX2N-20GM
E-INT-M20ES20-KV	CJ1W-MD232 CJ1W-ID233	FX1NC-16MT FX1NC-32MT FX2NC-16MT FX2NC-32MT FX3UC-32MT FX2NC-16EX FX2NC-16EX-C FX2NC-16EXL-C FX2NC-16EYT FX2NC-17EYT-C FX2N-10PG FX2N-10GM FX2N-20GM	KV-NC16EX KV-NC16ET
E-INT-M34ES34-A			KV-C32XA/C KV-C64XA/C KV-C32TA/C KV-C64TA/C
E-INT-M34ES34-KV			KV-NC32T KV-NC32EX KV-NC32ET KV-NC16EXT
E-INT-M40ES40-A	CJ1W-ID231 CJ1W-ID261 CJ1W-MD261(IN) CJ1W-MD263(IN) CJ1W-MD563(IN) CJ1W-OD231 CJ1W-OD261 CJ1W-MD261(Out)	QX41 QX41-S1 QX42 QX42-S1 QX71 QX72 QY41P	KV-1000 KV-3000 KV-5000 KV-H20S KV-H40S	FPG-XY64D2T/P FP2-C1D FP2-X32D2 FP2-X64D2 FP2-32T/P FP2-Y64T/P FP2-XY64D2T FP2-XY64D7T	F3WD64-3N F3WD32-3F	40P Plug with a full range
E-INT-M40ES40-KV	CJ1W-OD232 CJ1W-OD233 CI1W-OD262 CI1W-OD263 CJ1W-MD263(Out) CJ1W-MD563(Out) CJ1M-CPU21 CJ1M-CPU22 CJ1M-CPU23 CJ1W-ID232 CI1W-ID262	QY42P QY71 QH42P QD70P4 QD70P QD70D QD75M	KV-SH04PL	FP2-XY64D2P FP2-XY64D7P FP2-PP21 FP2-PP22 FP2-PP41 FP2-PP42 FP2-HSCT FP2-PXYT	F3WD64-3F	40P Plug with a full range
E-INT-M40ES40-B	CJ1W-ID231 CJ1W-ID261 CJ1W-MD261(IN) CJ1W-ID232 CI1W-ID262 CJ1W-MD263(IN) CJ1W-MD563(IN CJ1W-0D231 CJ1W-OD261 CJ1W-MD261(0ut)	QX41 QX41-S1 QX42 QX42-S1 QX71 QX72 QY41P	KV-1000 KV-3000 KV-5000 KV-H20S KV-H40S	FPG-XY64D2T/P FP2-C1D FP2-X32D2 FP2-X64D2 FP2-32T/P FP2-Y64T/P FP2-XY64D2T FP2-XY64D7T	F3WD64-3N F3WD32-3F	40P Plug with a full range
E-INT-M10S10-A			KV-B16XA/XC KV series of small PLC	FP0-C16T/C16CT FP0-C16P/C16CP FP0-C32T/C32CT/T32CT FP0-C32P/C32CP/T32CP FP0-E16T/P FP0-E32T/P FP0-E8X FP0-E16X FP∑-C28 FP∑-C32 FP0-C16T/C16CT FP0-C16P/C16CP FP0-C32T/C32CT/T32CT FP0-C32P/C32CP/T32CP FP0-E16T/P FP0-E32T/P FP0-E8YT FP0-E16YT FP∑-C32 FP∑-C28
E-INT-M20S20-B	CJ1W-MD232 CJ1W-MD233	FX1NC-16MT FX1NC-32MT FX2NC-16MT FX2NC-32MT FX3UC-32MT FX2NC-16EX FX2NC-16EX-C FX2NC-16EXL-C FX2NC-16EYT FX2NC-17EYT-C FX2N-10PG FX2N-10GM FX2N-20GM
E-INT-M34S34-B			KV-C32XA/C KV-C64XA/C KV-C32TA/C KV-C64TA/C
E-INT-M40S40-C	CJ1W-ID231 CJ1W-ID261 CJ1W-MD261 CJ1W-ID232 CI1W-ID262 CJ1W-MD263 CJ1W-MD563 CJ1W-OD231 CJ1W-OD261 CJ1W-MD261 CJ1W-OD232 CJ1W-OD233 CI1W-OD262 CI1W-OD263 CJ1W-MD263 CJ1W-MD563 CJ1M-CPU21 CJ1M-CPU22 CJ1M-CPU23	QX41 QX41-S1 QX42 QX42-S1 QX71 QD70P4 QD70P QX72 QY41P QY42P QY71 QH42P QD70D QD75M	KV-1000 KV-3000 KV-5000 KV-H20S KV-H40S	FPG-XY64D2T/P FP2-C1D FP2-X32D2 FP2-X64D2 FP2-32T/P FP2-Y64T/P FP2-XY64D2T/XY64D7T FP2-XY64D2P/XY64D7P FP2-PP21 FP2-PP22 FP2-PP41 FP2-PP42 FP2-HSCT FP2-PXYT	F3WD64-3N F3WD64-3F F3WD32-3F	40P Plug with a full range
E-INT-M10S10-B			KV-B16XA/XC KV series of small PLC	FP0-C16T/C16CT FP0-C16P/C16CP FP0-C32T/C32CT/T32CT FP0-C32P/C32CP/T32CP FP0-E16T/P FP0-E32T/P FP0-E8X FP0-E16X FP∑-C28 FP∑-C32 FP0-C16T/C16CT FP0-C16P/C16CP FP0-C32T/C32CT/T32CT FP0-C32P/C32CP/T32CP FP0-E16T/P FP0-E32T/P FP0-E8YT FP0-E16YT FP∑-C32 FP∑-C28
E-INT-M20S20-C	CJ1W-MD232 CJ1W-MD233	FX1NC-16MT FX1NC-32MT FX2NC-16MT FX2NC-32MT FX3UC-32MT FX2NC-16EX FX2NC-16EX-C FX2NC-16EXL-C FX2NC-16EYT FX2NC-17EYT-C FX2N-10PG FX2N-10GM FX2N-20GM
E-INT-M34S34-C			KV-C32XA/C KV-C64XA/C KV-C32TA/C KV-C64TA/C
E-INT-M40S40-B	CJ1W-ID231 CJ1W-ID261 CJ1W-MD261 CJ1W-ID232 CI1W-ID262 CJ1W-MD263 CJ1W-MD563 CJ1W-OD231 CJ1W-OD261 CJ1W-MD261 CJ1W-OD232 CJ1W-OD233 CI1W-OD262 CI1W-OD263 CJ1W-MD263 CJ1W-MD563 CJ1M-CPU21 CJ1M-CPU22 CJ1M-CPU23	QX41 QX41-S1 QX42 QX42-S1 QX71 QD70P4 QD70P QX72 QY41P QY42P QY71 QH42P QD70D QD75M QX72 QY41P QY42P QY71 QH42P QD70D QD75M	KV-1000 KV-3000 KV-5000 KV-H20S KV-H40S	FPG-XY64D2T/P FP2-C1D FP2-X32D2 FP2-X64D2 FP2-32T/P FP2-Y64T/P FP2-XY64D2T/XY64D7T FP2-XY64D2P/XY64D7P FP2-PP21 FP2-PP22 FP2-PP41 FP2-PP42 FP2-HSCT FP2-PXYT	F3WD64-3N F3WD64-3F F3WD32-3F	40P Plug with a full range
E-INT-F40S40-B	CJ1W-ID231 CJ1W-ID261 CJ1W-MD261 CJ1W-ID232 CI1W-ID262 CJ1W-MD263 CJ1W-MD563 CJ1W-OD231 CJ1W-OD261 CJ1W-MD261 CJ1W-OD232 CJ1W-OD233 CI1W-OD262 CI1W-OD263 CJ1W-MD263 CJ1W-MD563 CJ1M-CPU21 CJ1M-CPU22 CJ1M-CPU23	QX41 QX41-S1 QX42 QX42-S1 QX71 QD70P4 QD70P QX72 QY41P QY42P QY71 QH42P QD70D QD75M	KV-1000 KV-3000 KV-5000 KV-H20S KV-H40S	FPG-XY64D2T/P FP2-C1D FP2-X32D2 FP2-X64D2 FP2-32T/P FP2-Y64T/P FP2-XY64D2T/XY64D7T FP2-XY64D2P/XY64D7P FP2-PP21 FP2-PP22 FP2-PP41 FP2-PP42 FP2-HSCT FP2-PXYT	F3WD64-3N F3WD64-3F F3WD32-3F	40P Plug with a full range

詳細仕様

定格電圧（V）	DC24
定格電流（A）	1
使用温度	-40-80℃
使用湿度	20%-85%

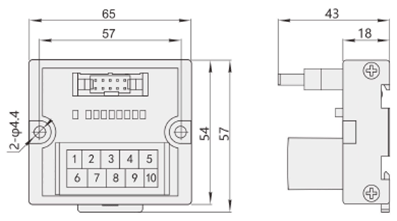

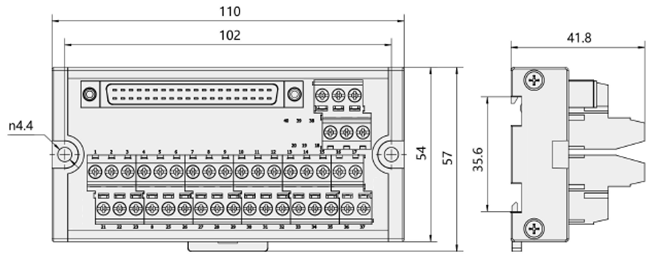

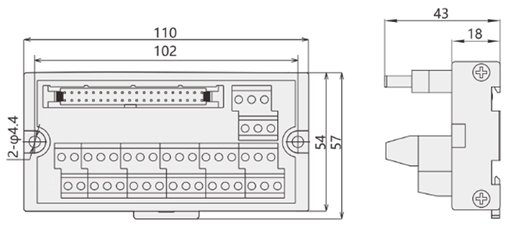

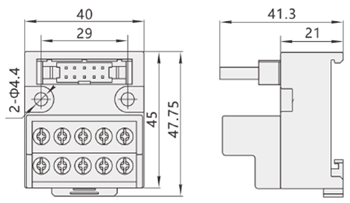

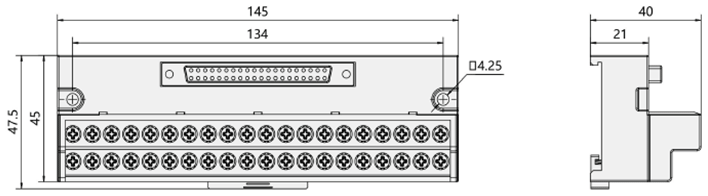

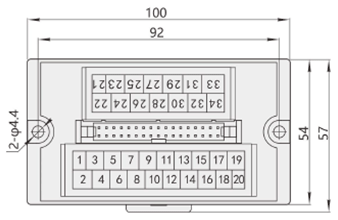

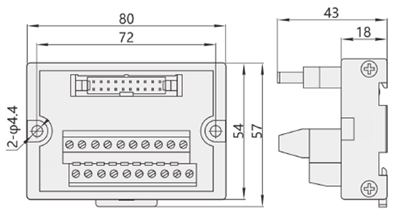

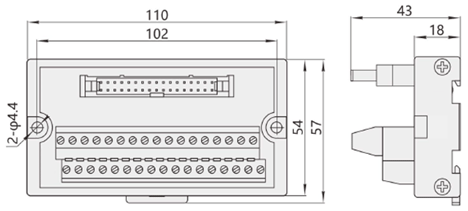

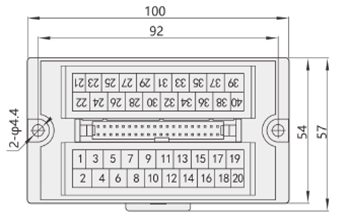

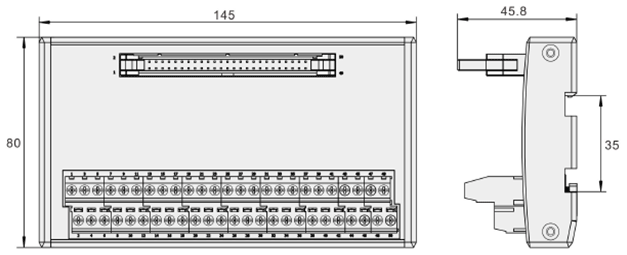

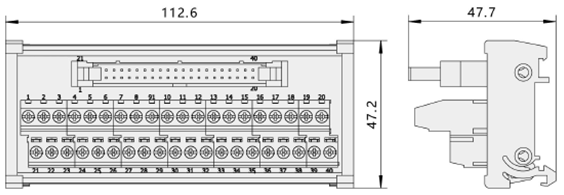

外形図

型式別適合導線剥き長さと圧着端子サイズ
導線剝き長さ：6mm
対象型式
E-INT-M20ES20-A、E-INT-M20ES20-KV、E-INT-M34ES34-A、E-INT-M34ES34-KV
E-INT-M40ES40-A、E-INT-M40ES40-KV、E-INT-M40ES40-B、E-INT-F40ES40-A
E-INT-M26ES26-KV、E-INT-M50ES50-A

圧着端子①
対象型式：E-INT-M10S10-A、E-INT-M20S20-B、E-INT-M34S34-B、E-INT-M40S40-C

圧着端子②
対象型式：E-INT-M10S10-B、E-INT-M20S20-C、E-INT-M34S34-C、E-INT-M40S40-B、E-INT-F40S40-B

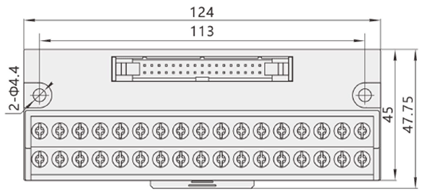

E-INT-M20ES20-A / E-INT-M20ES20-KV

E-INT-M34ES34-A / E-INT-M34ES34-KV

E-INT-M40ES40-A / E-INT-M40ES40-KV

E-INT-M40ES40-B

E-INT-F40ES40-A

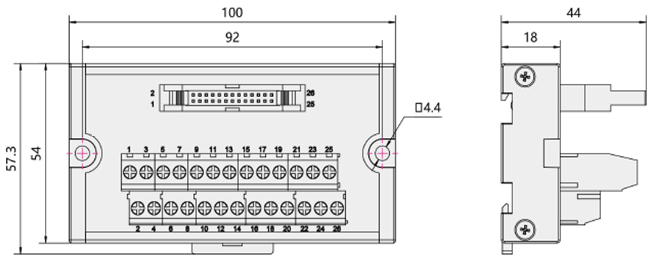

E-INT-M26ES26-KV

E-INT-M50ES50-A

E-INT-M10S10-A

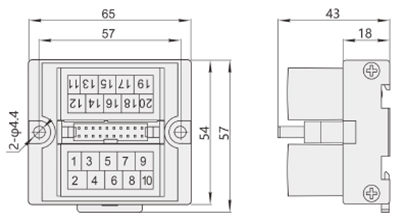

E-INT-M20S20-B

E-INT-M34S34-B

E-INT-M40S40-C

E-INT-M10S10-B

E-INT-M20S20-C

E-INT-M34S34-C

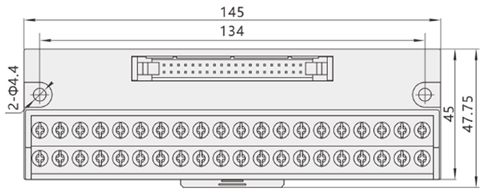

E-INT-M40S40-B

E-INT-F40S40-B

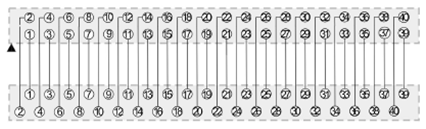

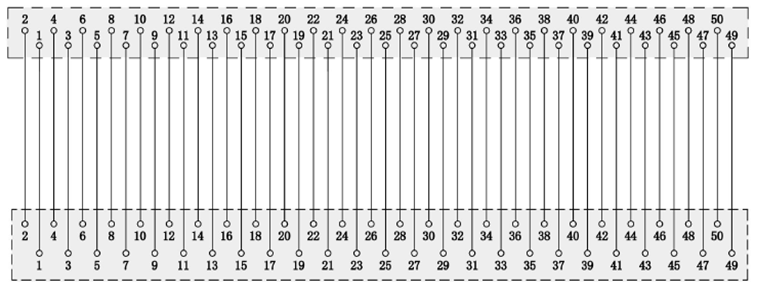

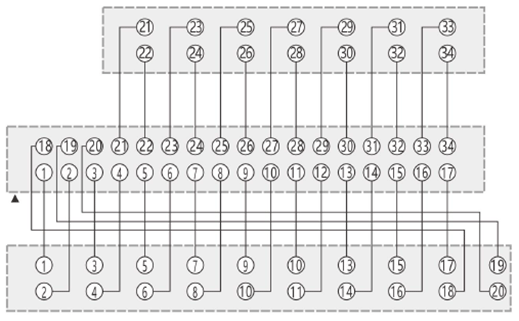

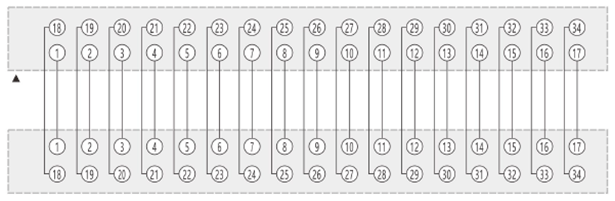

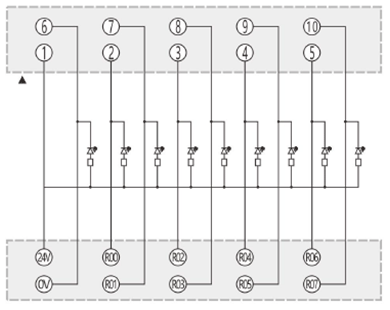

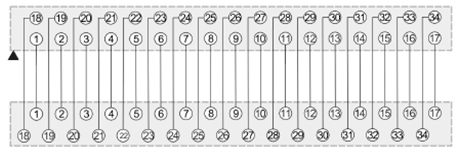

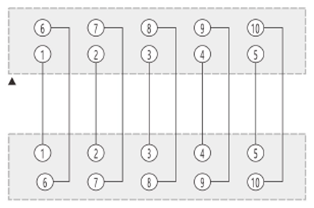

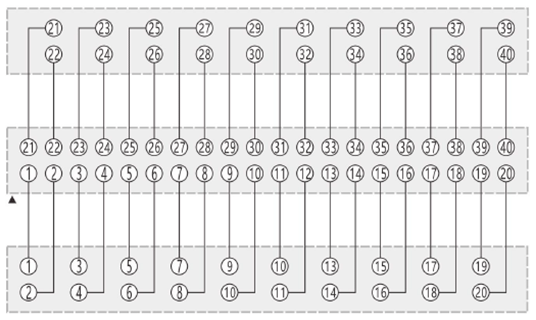

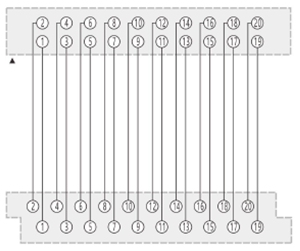

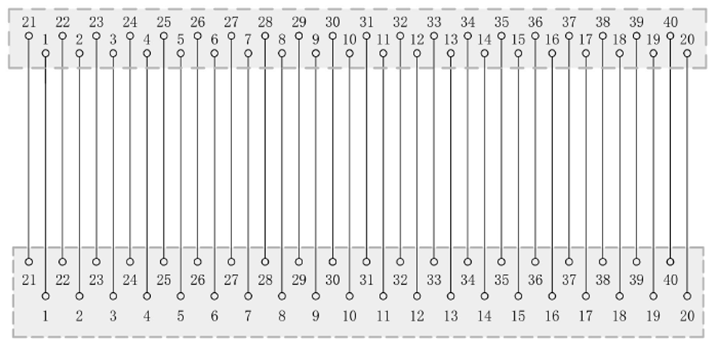

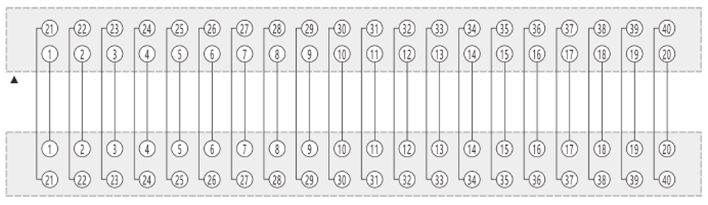

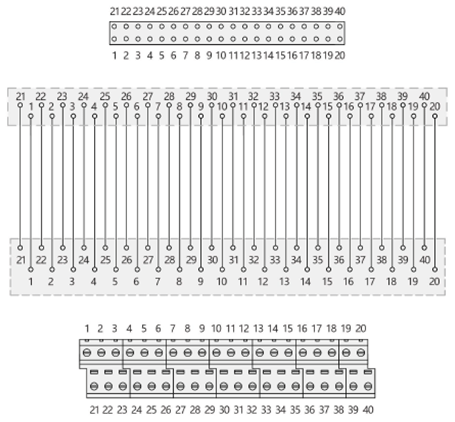

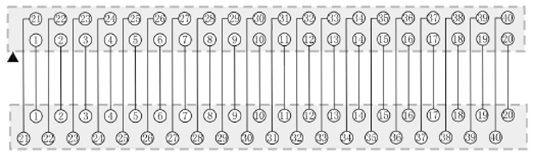

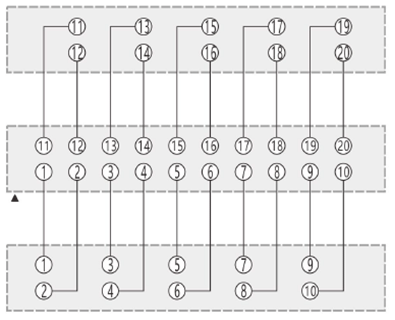

配線図
E-INT-M20ES20-A

E-INT-M20ES20-KV

E-INT-M34ES34-A

E-INT-M34ES34-KV

E-INT-M40ES40-A

E-INT-M40ES40-KV

E-INT-M40ES40-B

E-INT-F40ES40-A

E-INT-M26ES26-KV

E-INT-M50ES50-A

E-INT-M10S10-A

E-INT-M20S20-B

E-INT-M34S34-B

E-INT-M40S40-C

E-INT-M10S10-B

E-INT-M20S20-C

E-INT-M34S34-C

E-INT-M40S40-B

E-INT-F40S40-B

型番リスト

表示件数

型番

コネクタ

端子台ネジ

極数

(極)

取付方法

端子間ピッチ

(mm)

対応機器メーカ

代表規格

寸法縦

(mm)

寸法横

(mm)

寸法奥行き

(mm)

対応機器メーカ2

接線方法

管理番号

最小発注数量

FCNコネクタ	M2.6	40	DINレール/直付け	5.08	-	CE	57	110	41.8	-	スクリュー（導線対応）	A	1個
FCNコネクタ	M3	40	DINレール/直付け	7	三菱電機 / オムロン / パナソニック電工 / キーエンス / 横河電機	CE	47.75	145	40	SIEMENS	スクリュー（圧着端子対応）	B	1個
MILコネクタ	M3	10	DINレール/直付け	7.62	パナソニック電工 / キーエンス	CE	57	65	43	-	スクリュー（圧着端子対応）	A	1個
MILコネクタ	M3	10	DINレール/直付け	7	パナソニック電工 / キーエンス	CE	47.75	40	41.3	-	スクリュー（圧着端子対応）	B	1個
MILコネクタ	M2.6	20	DINレール/直付け	5.08	三菱電機 / オムロン	CE	57	80	43	-	スクリュー（導線対応）	A	1個
MILコネクタ	M2.6	20	DINレール/直付け	5.08	三菱電機 / オムロン / キーエンス	CE	57	80	43	-	スクリュー（導線対応）	KV	1個
MILコネクタ	M3	20	DINレール/直付け	7.62	三菱電機 / オムロン	CE	57	65	43	-	スクリュー（圧着端子対応）	B	1個
MILコネクタ	M3	20	DINレール/直付け	7	三菱電機 / オムロン	CE	47.75	75	41.3	-	スクリュー（圧着端子対応）	C	1個
MILコネクタ	M2.6	26	DINレール/直付け	5.08	三菱電機 / オムロン / パナソニック電工 / キーエンス / 横河電機	CE	57.3	100	44	SIEMENS	スクリュー（導線対応）	KV	1個
MILコネクタ	M2.6	34	DINレール/直付け	5.08	キーエンス	CE	57	110	43	-	スクリュー（導線対応）	A	1個
MILコネクタ	M2.6	34	DINレール/直付け	5.08	キーエンス	CE	57	110	43	-	スクリュー（導線対応）	KV	1個
MILコネクタ	M3	34	DINレール/直付け	7.62	キーエンス	CE	57	100	43	-	スクリュー（圧着端子対応）	B	1個
MILコネクタ	M3	34	DINレール/直付け	7	キーエンス	CE	47.75	124	41.3	-	スクリュー（圧着端子対応）	C	1個
MILコネクタ	M2.6	40	DINレール/直付け	5.08	三菱電機 / オムロン / パナソニック電工 / キーエンス / 横河電機	CE	57	110	43	SIEMENS	スクリュー（導線対応）	A	1個
MILコネクタ	M2.6	40	DINレール付	5.08	三菱電機 / オムロン / パナソニック電工 / キーエンス / 横河電機	CE	47.2	112.6	47.7	SIEMENS	スクリュー（導線対応）	B	1個
MILコネクタ	M2.6	40	DINレール/直付け	5.08	三菱電機 / オムロン / パナソニック電工 / キーエンス / 横河電機	CE	57	110	43	SIEMENS	スクリュー（導線対応）	KV	1個
MILコネクタ	M3	40	DINレール/直付け	7	三菱電機 / オムロン / パナソニック電工 / キーエンス / 横河電機	CE	47.75	145	41.3	SIEMENS	スクリュー（圧着端子対応）	B	1個
MILコネクタ	M3	40	DINレール/直付け	7.62	三菱電機 / オムロン / パナソニック電工 / キーエンス / 横河電機	CE	57	100	43	SIEMENS	スクリュー（圧着端子対応）	C	1個
MILコネクタ	M2.6	50	DINレール付	5.08	-	-	80	145	45.8	-	スクリュー（導線対応）	A	1個

通常単価(税別) (税込単価)	通常出荷日

2,164円 ( 2,380円 )	在庫品1日目当日出荷可能
2,599円 ( 2,859円 )	在庫品1日目当日出荷可能
1,088円 ( 1,197円 )	在庫品1日目当日出荷可能
1,088円 ( 1,197円 )	在庫品1日目当日出荷可能
860円 ( 946円 )	在庫品1日目当日出荷可能
1,051円 ( 1,156円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	在庫品1日目当日出荷可能
1,607円 ( 1,768円 )	在庫品1日目当日出荷可能
1,831円 ( 2,014円 )	在庫品1日目当日出荷可能
1,296円 ( 1,426円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	在庫品1日目当日出荷可能
2,414円 ( 2,655円 )	在庫品1日目当日出荷可能
1,882円 ( 2,070円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	在庫品1日目当日出荷可能
1,356円 ( 1,492円 )	在庫品1日目当日出荷可能
1,631円 ( 1,794円 )	在庫品1日目当日出荷可能
1,986円 ( 2,185円 )	在庫品1日目当日出荷可能
2,791円 ( 3,070円 )	在庫品1日目当日出荷可能
2,961円 ( 3,257円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

コストパフォーマンス重視のミスミオリジナルの端子台商品です。
【ココが特長】
・取付方式：DINレール取付型、ストッパー付きで簡単固定
・単線・圧着端子、より線ともに対応可
・海外認証取得：CE（E-INT-M50ES50-A除く）

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
