【ミスミオリジナル】DINレール用中継・接地端子台（プッシュイン接線）

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 67円～801円

税込単価: 74円～881円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

UKブロック端子台（M3～M4）

4.4

通常価格(税別)： 1,123円 (税込価格：1,235円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【ミスミオリジナル】スプリング式・省スペースブロックモジュール

通常価格(税別)： 1,598円 (税込価格：1,758円)

通常出荷日：在庫品1日目

コストパフォーマンス重視のミスミオリジナルの端子台商品です。【ココが特長】・D...

詳細情報を確認する

規格・仕様：

UL
ｃ-UL
CE対応
IEC
RoHS

結線方式
スクリューレス
取付方式
DINレール取付
部品/完成品
バラ部品
極数 (極)
1
取得規格
UL / IEC / CE / CUL
使用温度範囲 (℃)
-40～105

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が63型番あります。

商品情報
型番リスト
詳細情報

商品情報

型式構成

シリーズ	線径 (mm²)	-	入出力数	色

E-BKT	1.5	-	2：1対1	BK：黒
	2.5		3：1対2	BU：青
	4		4：2対2	YL：黄
	6			PE：緑/黄
	10			GY：グレー
	16			OG：オレンジ

規格表

型式	長さ	幅	高さ	適合線径		フェルール圧着		入出力数	用途	定格電圧	定格電流	定格電圧	定格電流	色	重さ	認証	「おすすめ」
型式	mm	mm	mm	mm²	AWG	mm²	AWG	入出力数	用途	IEC （V）	IEC （A）	UL （V）	UL （A）	色	（g）	認証	エンドプレート ※〇〇：色型式	エンドプレート URL	ジャンパー ※〇〇：極数	ジャンパー URL	銘鈑類 URL
E-BKT1.5-2-BK	48	3.5	30.5	0.2～1.5	26～14	0.2～1.0	26～14	1対1	中継用	500	17.5	300	15	黒	3	UL/CUL CE IEC RoHS	E-ACT1.5-2-〇〇	こちら	E-ACT3.5-〇〇	こちら	こちら
E-BKT1.5-2-BU	48	3.5	30.5											青	3
E-BKT1.5-2-GY	48	3.5	30.5											グレー	3
E-BKT1.5-2-OG	48	3.5	30.5											オレンジ	3
E-BKT1.5-2-PE	48	3.5	30.5						接地用	500	-	300	-	緑/黄	6		E-ACT1.5-3-〇〇
E-BKT1.5-3-BK	57.1	3.5	30.5					1対2	中継用	500	17.5	300	15	黒	4
E-BKT1.5-3-BU	57.1	3.5	30.5											青	4
E-BKT1.5-3-GY	57.1	3.5	30.5											グレー	4
E-BKT1.5-3-OG	57.1	3.5	30.5											オレンジ	4
E-BKT1.5-3-PE	57.1	3.5	30.5						接地用	500	-	300	-	緑/黄	7
E-BKT1.5-4-BK	65.2	3.5	30.5					2対2	中継用	500	17.5	300	15	黒	5		E-ACT1.5-4-〇〇
E-BKT1.5-4-BU	65.2	3.5	30.5											青	5
E-BKT1.5-4-GY	65.2	3.5	30.5											グレー	5
E-BKT1.5-4-OG	65.2	3.5	30.5											オレンジ	5
E-BKT1.5-4-PE	65.2	3.5	30.5						接地用	500	-	300	-	緑/黄	8
E-BKT2.5-2-BK	48.2	5.2	35.3	0.2～4	26～12	0.2～2.5	26～12	1対1	中継用	800	24	600	20	黒	5		E-ACT2.5-2-〇〇		E-ACT5.2-〇〇
E-BKT2.5-2-BU	48.2	5.2	35.3											青	5
E-BKT2.5-2-GY	48.2	5.2	35.3											グレー	5
E-BKT2.5-2-OG	48.2	5.2	35.3											オレンジ	5
E-BKT2.5-2-YL	48.2	5.2	35.3											黄	5
E-BKT2.5-2-PE	48.2	5.2	35.3						接地用	800	-	600	-	緑/黄	8
E-BKT2.5-3-BK	60.2	5.2	35.3					1対2	中継用	800	24	600	20	黒	7		E-ACT1.5-3-〇〇1
E-BKT2.5-3-BU	60.2	5.2	35.3											青	7
E-BKT2.5-3-GY	60.2	5.2	35.3											グレー	7
E-BKT2.5-3-OG	60.2	5.2	35.3											オレンジ	7
E-BKT2.5-3-PE	60.2	5.2	35.3						接地用	800	-	600	-	緑/黄	1
E-BKT2.5-4-BK	72.2	5.2	35.3					2対2	中継用	800	24	600	20	黒	9		E-ACT1.5-4-〇〇1
E-BKT2.5-4-BU	72.2	5.2	35.3											青	9
E-BKT2.5-4-GY	72.2	5.2	35.3											グレー	9
E-BKT2.5-4-OG	72.2	5.2	35.3											オレンジ	9
E-BKT2.5-4-PE	72.2	5.2	35.3						接地用	800	-	600	-	緑/黄	1
E-BKT4-2-BK	54.9	6.2	35.5	0.2～6	24～10	0.2～4	24～10	1対1	中継用	800	32	600	30	黒	8		E-ACT4-2-〇〇		E-ACT6.2-〇〇
E-BKT4-2-BU	54.9	6.2	35.5											青	8
E-BKT4-2-GY	54.9	6.2	35.5											グレー	8
E-BKT4-2-OG	54.9	6.2	35.5											オレンジ	8
E-BKT4-2-PE	54.9	6.2	35.5						接地用	800	-	600	-	緑/黄	1
E-BKT4-3-BU	66.3	6.2	35.5					1対2	中継用	800	32	600	30	青	1		E-ACT4-3-〇〇
E-BKT4-3-GY	66.3	6.2	35.5											グレー	1
E-BKT4-3-OG	66.3	6.2	35.5											オレンジ	1
E-BKT4-3-PE	66.3	6.2	35.5						接地用	800	-	600	-	緑/黄	1
E-BKT4-4-BK	77.7	6.2	35.5					2対2	中継用	800	32	600	30	黒	1		E-ACT4-4-〇〇
E-BKT4-4-BU	77.7	6.2	35.5											青	1
E-BKT4-4-GY	77.7	6.2	35.5											グレー	1
E-BKT4-4-OG	77.7	6.2	35.5											オレンジ	1
E-BKT4-4-PE	77.7	6.2	35.5						接地用	800	-	600	-	緑/黄	1
E-BKT6-2-BU	58	8.2	42.2	0.5～10	20～8	0.5～6	20～8	1対1	中継用	1000	41	600	40	青	1		E-ACT6-2-〇〇		E-ACT8.2-〇〇
E-BKT6-2-GY	58	8.2	42.2						中継用	1000	41	600	40	グレー	1
E-BKT6-2-PE	58	8.2	42.2						接地用	1000	-	600	-	緑/黄	2
E-BKT6-3-BU	74.5	8.2	42.2					1対2	中継用	1000	41	600	40	青	2		E-ACT6-3-〇〇
E-BKT6-3-GY	74.5	8.2	42.2											グレー	2
E-BKT6-3-OG	74.5	8.2	42.2											オレンジ	2
E-BKT6-3-PE	74.5	8.2	42.2						接地用	1000	-	600	-	緑/黄	2
E-BKT10-2-BU	67.7	10.2	49.6	0.5～16	20～6	0.5～10	20～6	1対1	中継用	1000	57	600	60	青	2		E-ACT10-2-〇〇		-
E-BKT10-2-GY	67.7	10.2	49.6						中継用	1000	57	600	60	グレー	2
E-BKT10-2-PE	67.7	10.2	49.6						接地用	1000	-	600	-	緑/黄	3
E-BKT10-3-GY	88.9	10.2	49.6					1対2	中継用	1000	57	600	60	グレー	3		E-ACT10-3-〇〇
E-BKT10-3-PE	88.9	10.2	49.6					1対2	接地用	1000	-	600	-	緑/黄	4		E-ACT10-3-〇〇
E-BKT16-2-GY	75.4	12.2	52.6	0.5～25	20～4	0.5～16	20～4	1対1	中継用	1000	76	600	85	グレー	2		E-ACT16-2-〇〇		-
E-BKT16-2-PE	75.4	12.2	52.6					1対1	接地用	1000	-	600	-	緑/黄	4		E-ACT16-2-〇〇
E-BKT16-3-BU	100.4	12.2	52.6					1対2	中継用	1000	76	600	85	青	4		E-ACT16-3-〇〇
E-BKT16-3-GY	100.4	12.2	52.6											グレー	4
E-BKT16-3-OG	100.4	12.2	52.6											オレンジ	4
E-BKT16-3-PE	100.4	12.2	52.6						接地用	1000	-	600	-	緑/黄	5
															※参考値

その他「おすすめ」ミスミオリジナル端子台関連商品

カテゴリ	対応機器	特徴	納期	商品リンク
ブロック	汎用	・プッシュイン接線・ラインナップ豊富・設計に合わせてアレンジ可能	当日出荷	こちら
ブロック	汎用	・プッシュイン接線・省スペース		こちら
インターフェイス	PLC 汎用	・スクリュー接線・導線や圧着端子対応・MIL、FCNコネクタタイプ有		こちら
		・プッシュイン接線・省スペース・MIL、D-subコネクタタイプ有		こちら
		・プッシュイン接線・保護カバー付き		こちら
		・E-CONタイプ・省スペース		こちら
コモン	汎用	・プッシュイン接線・省スペース		こちら
その他部品	汎用	・ジャンパー		こちら
		・エンドプレート		こちら
		・銘板、感電注意マーク		こちら

驚くほど低価格！ミスミオリジナル　電気系新商品続々登場！
詳細はこちら

詳細仕様

温度範囲（使用時）	-40℃～105℃
湿度範囲（保管＆運送時）	30%～70%
認証	UL/CUL、CE、IEC、RoHS

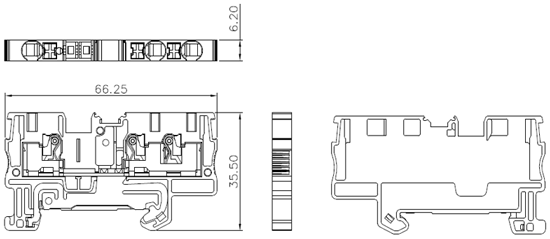

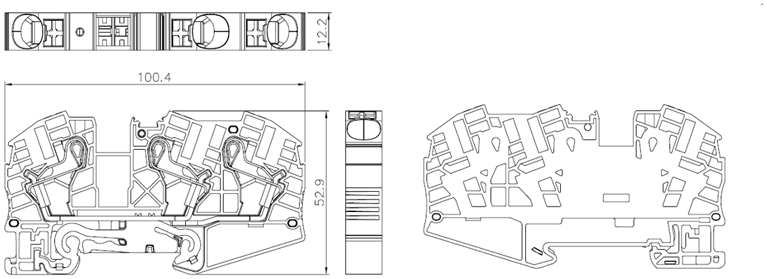

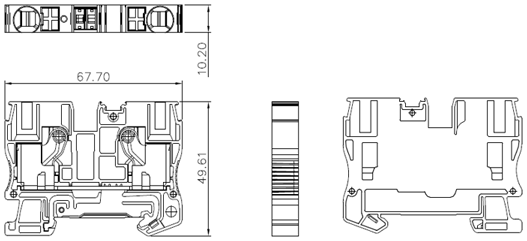

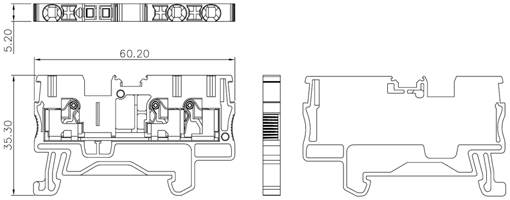

外形図

剥線長
・E-BKT1.5～2.5：8-10mm
・E-BKT4～6 ：10-12mm
・E-BKT10～16 ：18mmまで

適用DINレール寸法

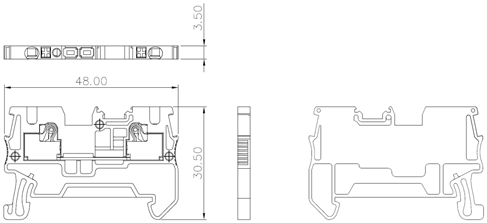

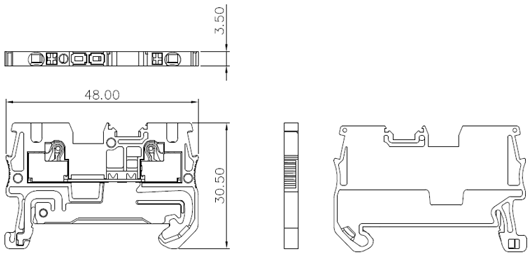

E-BKT1.5-2

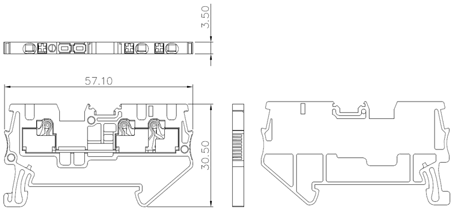

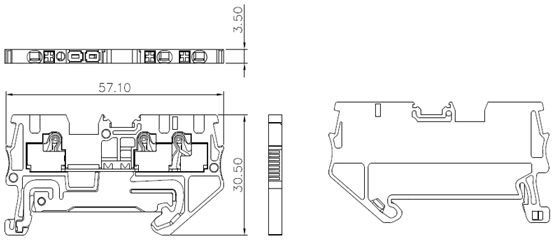

E-BKT1.5-3

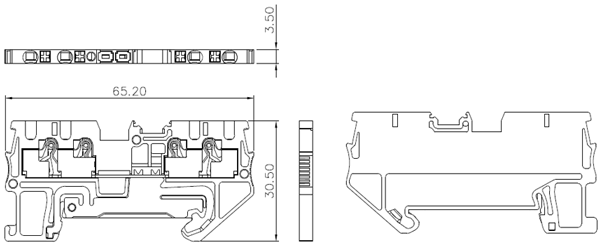

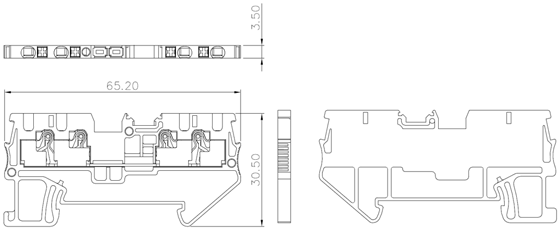

E-BKT1.5-4

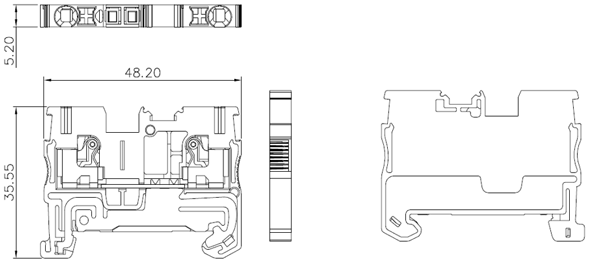

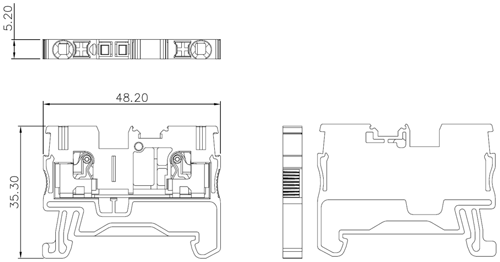

E-BKT2.5-2

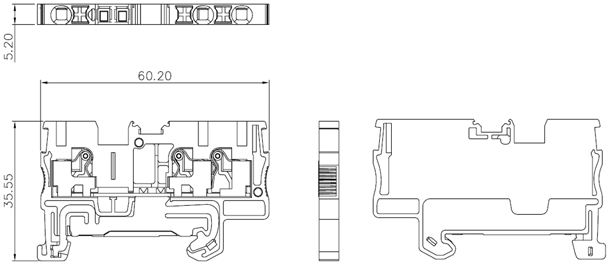

E-BKT2.5-3

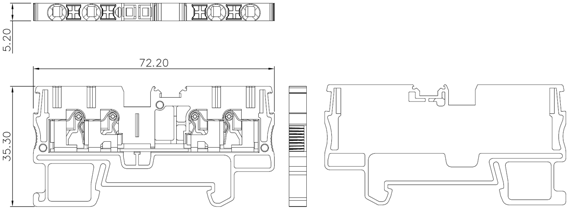

E-BKT2.5-4

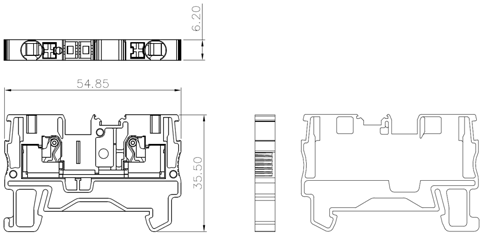

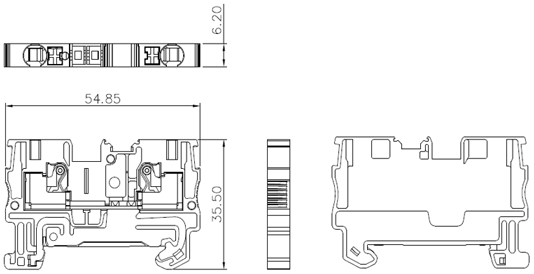

E-BKT4-2

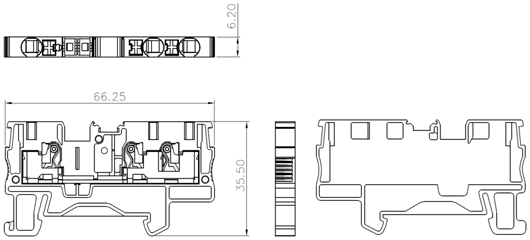

E-BKT4-3

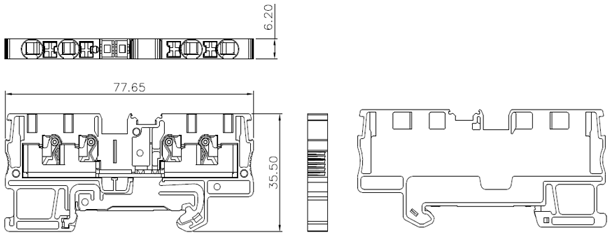

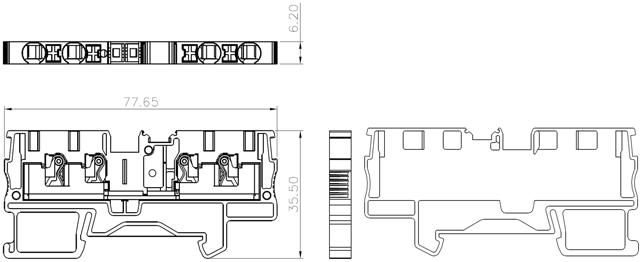

E-BKT4-4

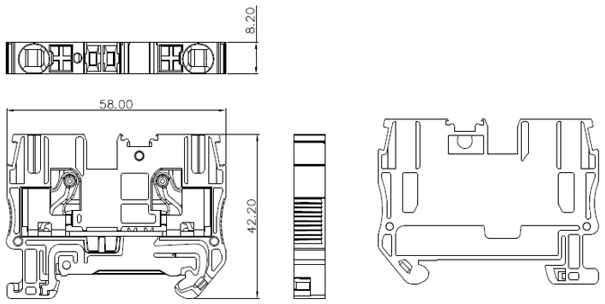

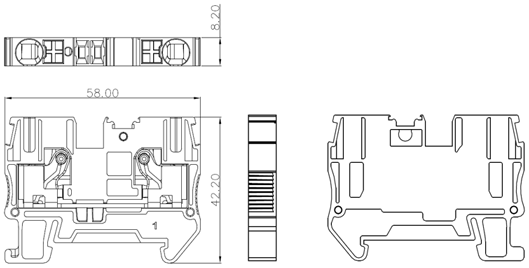

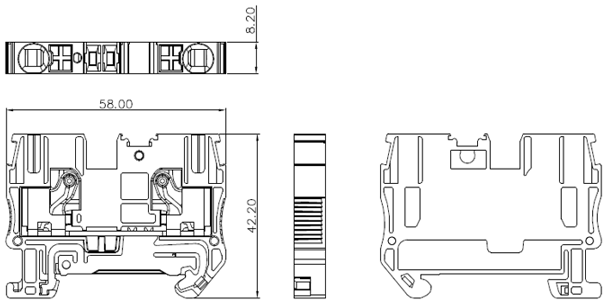

E-BKT6-2

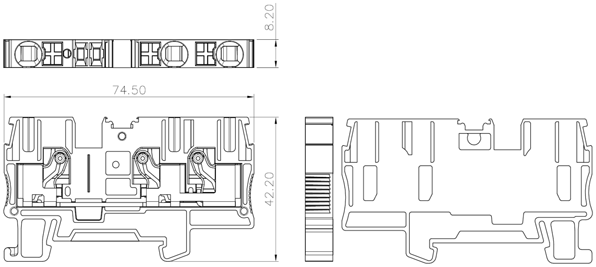

E-BKT6-3

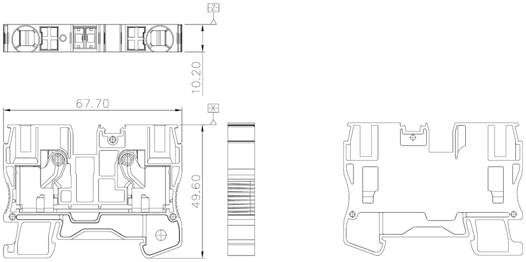

E-BKT10-2

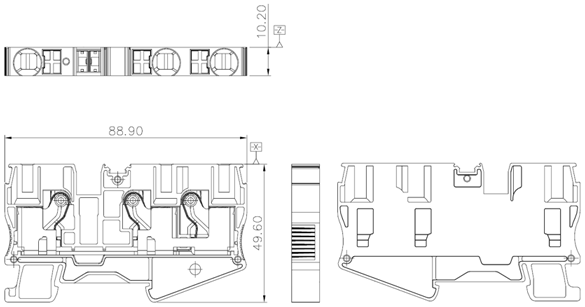

E-BKT10-3

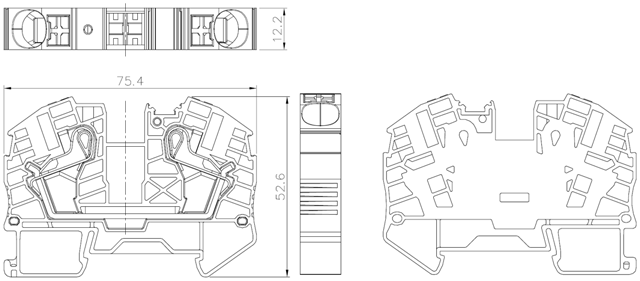

E-BKT16-2

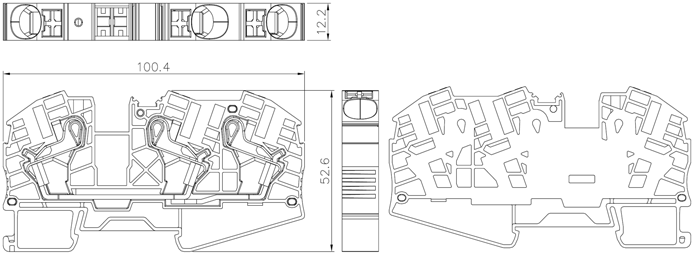

E-BKT16-3

E-BKT1.5-2-PE

E-BKT1.5-3-PE

E-BKT1.5-4-PE

E-BKT2.5-2-PE

E-BKT2.5-3-PE

E-BKT2.5-4-PE

E-BKT4-2-PE

E-BKT4-3-PE

E-BKT4-4-PE

E-BKT6-2-PE

E-BKT6-3-PE

E-BKT10-2-PE

E-BKT10-3-PE

E-BKT16-2-PE

E-BKT16-3-PE

使用説明
【取付方法】
線径0.2mm²以上の導線（剛性）または0.34mm²以上のフェルール圧着付き導線の直接挿入が可能

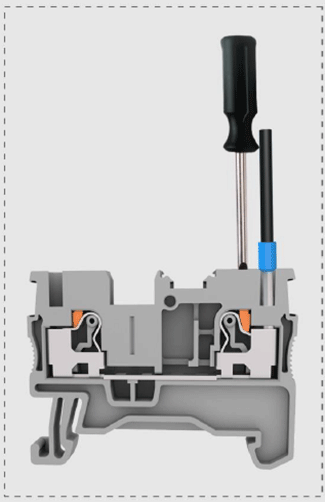

【取外し方法】
ドライバーを使い、補助キーを押しながら導線を取り外す

型番リスト

表示件数

型番

入出力数

定格電流（IEC）

(A)

定格電流（UL）

(A)

色

幅

(mm)

高さ

(mm)

定格電圧（UL）

(V)

商品分類

線径

(mm2)

最小発注数量

1対1	17.5	15	黒	3.5	30.5	300	中継端子台	1.5	3個
1対1	17.5	15	青	3.5	30.5	300	中継端子台	1.5	3個
1対1	17.5	15	グレー	3.5	30.5	300	中継端子台	1.5	3個
1対1	17.5	15	オレンジ	3.5	30.5	300	中継端子台	1.5	3個
1対1	-	-	緑/黄	3.5	30.5	300	接地端子台	1.5	3個
1対2	17.5	15	黒	3.5	30.5	300	中継端子台	1.5	3個
1対2	17.5	15	青	3.5	30.5	300	中継端子台	1.5	3個
1対2	17.5	15	グレー	3.5	30.5	300	中継端子台	1.5	3個
1対2	17.5	15	オレンジ	3.5	30.5	300	中継端子台	1.5	3個
1対2	-	-	緑/黄	3.5	30.5	300	接地端子台	1.5	3個
2対2	17.5	15	黒	3.5	30.5	300	中継端子台	1.5	3個
2対2	17.5	15	青	3.5	30.5	300	中継端子台	1.5	3個
2対2	17.5	15	グレー	3.5	30.5	300	中継端子台	1.5	3個
2対2	17.5	15	オレンジ	3.5	30.5	300	中継端子台	1.5	3個
2対2	-	-	緑/黄	3.5	30.5	300	接地端子台	1.5	3個
1対1	24	20	黒	5.2	35.3	600	中継端子台	2.5	3個
1対1	24	20	青	5.2	35.3	600	中継端子台	2.5	3個
1対1	24	20	グレー	5.2	35.3	600	中継端子台	2.5	3個
1対1	24	20	オレンジ	5.2	35.3	600	中継端子台	2.5	3個
1対1	-	-	緑/黄	5.2	35.3	600	接地端子台	2.5	3個
1対1	24	20	黄	5.2	35.3	600	中継端子台	2.5	3個
1対2	24	20	黒	5.2	35.3	600	中継端子台	2.5	3個
1対2	24	20	青	5.2	35.3	600	中継端子台	2.5	3個
1対2	24	20	グレー	5.2	35.3	600	中継端子台	2.5	3個
1対2	24	20	オレンジ	5.2	35.3	600	中継端子台	2.5	3個
1対2	-	-	緑/黄	5.2	35.3	600	接地端子台	2.5	3個
2対2	24	20	黒	5.2	35.3	600	中継端子台	2.5	3個
2対2	24	20	青	5.2	35.3	600	中継端子台	2.5	3個
2対2	24	20	グレー	5.2	35.3	600	中継端子台	2.5	3個
2対2	24	20	オレンジ	5.2	35.3	600	中継端子台	2.5	3個
2対2	-	-	緑/黄	5.2	35.3	600	接地端子台	2.5	3個
1対1	32	30	黒	6.2	35.5	600	中継端子台	4	3個
1対1	32	30	青	6.2	35.5	600	中継端子台	4	3個
1対1	32	30	グレー	6.2	35.5	600	中継端子台	4	3個
1対1	32	30	オレンジ	6.2	35.5	600	中継端子台	4	3個
1対1	-	-	緑/黄	6.2	35.5	600	接地端子台	4	3個
1対2	32	30	青	6.2	35.5	600	中継端子台	4	3個
1対2	32	30	グレー	6.2	35.5	600	中継端子台	4	3個
1対2	32	30	オレンジ	6.2	35.5	600	中継端子台	4	3個
1対2	-	-	緑/黄	6.2	35.5	600	接地端子台	4	3個
2対2	32	30	黒	6.2	35.5	600	中継端子台	4	3個
2対2	32	30	青	6.2	35.5	600	中継端子台	4	3個
2対2	32	30	グレー	6.2	35.5	600	中継端子台	4	3個
2対2	32	30	オレンジ	6.2	35.5	600	中継端子台	4	3個
2対2	-	-	緑/黄	6.2	35.5	600	接地端子台	4	3個
1対1	41	40	青	8.2	42.2	600	中継端子台	6	3個
1対1	41	40	グレー	8.2	42.2	600	中継端子台	6	3個
1対1	-	-	緑/黄	8.2	42.2	600	接地端子台	6	3個
1対2	41	40	青	8.2	42.2	600	中継端子台	6	3個
1対2	41	40	グレー	8.2	42.2	600	中継端子台	6	3個
1対2	41	40	オレンジ	8.2	42.2	600	中継端子台	6	3個
1対2	-	-	緑/黄	8.2	42.2	600	接地端子台	6	3個
1対1	57	60	青	10.2	49.6	600	中継端子台	10	3個
1対1	57	60	グレー	10.2	49.6	600	中継端子台	10	3個
1対1	-	-	緑/黄	10.2	49.6	600	接地端子台	10	3個
1対2	57	60	グレー	10.2	49.6	600	中継端子台	10	3個
1対2	-	-	緑/黄	10.2	49.6	600	接地端子台	10	3個
1対1	76	85	グレー	12.2	52.6	600	中継端子台	16	3個
1対1	-	-	緑/黄	12.2	52.6	600	接地端子台	16	3個
1対2	76	85	青	12.2	52.6	600	中継端子台	16	3個

通常単価(税別) (税込単価)	通常出荷日

71円 ( 78円 )	在庫品1日目当日出荷可能
67円 ( 74円 )	在庫品1日目当日出荷可能
67円 ( 74円 )	在庫品1日目当日出荷可能
67円 ( 74円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	在庫品1日目当日出荷可能
89円 ( 98円 )	在庫品1日目当日出荷可能
88円 ( 97円 )	在庫品1日目当日出荷可能
85円 ( 94円 )	在庫品1日目当日出荷可能
89円 ( 98円 )	在庫品1日目当日出荷可能
295円 ( 325円 )	在庫品1日目当日出荷可能
103円 ( 113円 )	在庫品1日目当日出荷可能
97円 ( 107円 )	在庫品1日目当日出荷可能
97円 ( 107円 )	在庫品1日目当日出荷可能
103円 ( 113円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
85円 ( 94円 )	在庫品1日目当日出荷可能
92円 ( 101円 )	在庫品1日目当日出荷可能
77円 ( 85円 )	在庫品1日目当日出荷可能
85円 ( 94円 )	在庫品1日目当日出荷可能
256円 ( 282円 )	在庫品1日目当日出荷可能
85円 ( 94円 )	在庫品1日目当日出荷可能
102円 ( 112円 )	在庫品1日目当日出荷可能
97円 ( 107円 )	在庫品1日目当日出荷可能
97円 ( 107円 )	在庫品1日目当日出荷可能
102円 ( 112円 )	在庫品1日目当日出荷可能
318円 ( 350円 )	在庫品1日目当日出荷可能
136円 ( 150円 )	在庫品1日目当日出荷可能
127円 ( 140円 )	在庫品1日目当日出荷可能
127円 ( 140円 )	在庫品1日目当日出荷可能
136円 ( 150円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
144円 ( 158円 )	在庫品1日目当日出荷可能
133円 ( 146円 )	在庫品1日目当日出荷可能
128円 ( 141円 )	在庫品1日目当日出荷可能
105円 ( 116円 )	在庫品1日目当日出荷可能
363円 ( 399円 )	在庫品1日目当日出荷可能
167円 ( 184円 )	在庫品1日目当日出荷可能
163円 ( 179円 )	在庫品1日目当日出荷可能
181円 ( 199円 )	在庫品1日目当日出荷可能
442円 ( 486円 )	在庫品1日目当日出荷可能
228円 ( 251円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
168円 ( 185円 )	在庫品1日目当日出荷可能
546円 ( 601円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
147円 ( 162円 )	在庫品1日目当日出荷可能
337円 ( 371円 )	在庫品1日目当日出荷可能
196円 ( 216円 )	在庫品1日目当日出荷可能
214円 ( 235円 )	在庫品1日目当日出荷可能
213円 ( 234円 )	在庫品1日目当日出荷可能
472円 ( 519円 )	在庫品1日目当日出荷可能
286円 ( 315円 )	在庫品1日目当日出荷可能
286円 ( 315円 )	在庫品1日目当日出荷可能
571円 ( 628円 )	在庫品1日目当日出荷可能
307円 ( 338円 )	在庫品1日目当日出荷可能
761円 ( 837円 )	在庫品1日目当日出荷可能
295円 ( 325円 )	在庫品1日目当日出荷可能
627円 ( 690円 )	在庫品1日目当日出荷可能
399円 ( 439円 )	在庫品1日目当日出荷可能

基本情報

基本情報

コストパフォーマンス重視のミスミオリジナルの端子台商品です。
【ココが特長】
・DINレール取付型
・プッシュイン方式で取付簡単
・単線、フェルール圧着線ともに対応可
・海外認証取得：UL/CUL、CE、IEC

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
