ミスミ

鉄製フリーサイズ制御ボックス省スペース両開き Xシリーズ

通常単価(税別): -

税込単価: -

通常出荷日：3日目

省スペースへ最適、両開きタイプのスチールフリーサイズボックス!

55.0

本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
本製品は穴加工サービス非対応です。
穴加工対応の製品をお探しの場合は(>>こちら)より、【穴加工対応】【穴加工無料】と記載の製品よりご選定ください。

詳細を確認

よく一緒に見られています

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ

通常出荷日：3 日目

よく一緒に見られています

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスネジ止めハンドル FTHシリーズ

通常出荷日：3 日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6またはt2.3	SPHC
本体	t1.6またはt2.3	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位
W（幅）	600～799mm	1mm
H（高さ）	400～1000mm	1mm
D（奥行）	100～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	W寸法800以上をご希望の場合はFSAをご確認ください。
	防水仕様ではありません。(IP規格非対応)※

※ IP保護機能(耐環境性)をご希望の場合は、(>>こちら)よりご選定ください。

外形図詳細図は下記型式ごとのリンク先よりご確認ください。
XASF XHSF XJSF XPSF
XATF XHTF XJTF XPTF
[ ! ] すべて両開き、底面に穴がついています。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工や穴位置・角度指定、穴数が多く設計が困難な場合
・サイズ変更、穴なしなどの標準品で指定ができない内容や、図面からの特注依頼

お手持ちの穴加工図面で特注見積お受けします！

詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

規格表

型番

‐

穴加工

‐

下地処理

‐

塗装色

‐

追加工

穴加工無し

下地処理品

XASF

‐

600

‐

600

‐

400

標準品

XASF

‐

600

‐

600

‐

400

‐

下地処理をご注文の場合は塗装記号は不要です。↑
追加工の詳細は>>こちらをご覧ください。

[ ! ]過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

「×」部は製作不可です。

シリーズ(本体板厚1.6mm)		XASF		XPSF		XHSF		XJSF
D	H	W
D	H	600～699	700～799	600～699	700～799	600～699	700～799	600～699	700～799
100～155	400～499	○	○	○	○	○	○	×	×
	500～599	○	○	○	○	○	○	×	×
	600～699	○	○	○	○	○	○	×	×
	700～799	○	○	○	○	○	○	×	×
	800～899	○	○	○	○	○	○	×	×
	900～1000	○	○	○	○	○	○	×	×
160～195	400～499	○	○	○	○	○	○	×	×
	500～599	○	○	○	○	○	○	×	×
	600～699	○	○	○	○	○	○	×	×
	700～799	○	○	○	○	○	○	×	×
	800～899	○	○	○	○	○	○	×	×
	900～1000	○	○	○	○	○	○	×	×
200～245	400～499	○	○	○	○	○	○	×	×
	500～599	○	○	○	○	○	○	×	×
	600～699	○	○	○	○	○	○	×	×
	700～799	○	○	○	○	○	○	×	×
	800～899	○	○	○	○	○	○	×	×
	900～1000	○	○	○	○	○	○	×	×
250～295	400～499	○	○	○	○	○	○	○	○
	500～599	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○
300～350	400～499	○	○	○	○	○	○	○	○
	500～599	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○
355～400	400～499	○	○	○	○	○	○	○	○
	500～599	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○

シリーズ(本体板厚1.6mm)		XASF		XPSF		XHSF		XJSF
D	H	W
D	H	600～699	700～799	600～699	700～799	600～699	700～799	600～699	700～799
100～155	400～499	○	○	○	○	○	○	×	×
	500～599	○	○	○	○	○	○	×	×
	600～699	○	○	○	○	○	○	×	×
	700～799	○	○	○	○	○	○	×	×
	800～899	○	○	○	○	○	○	×	×
	900～1000	○	○	○	○	○	○	×	×
160～195	400～499	○	○	○	○	○	○	×	×
	500～599	○	○	○	○	○	○	×	×
	600～699	○	○	○	○	○	○	×	×
	700～799	○	○	○	○	○	○	×	×
	800～899	○	○	○	○	○	○	×	×
	900～1000	○	○	○	○	○	○	×	×
200～245	400～499	○	○	○	○	○	○	×	×
	500～599	○	○	○	○	○	○	×	×
	600～699	○	○	○	○	○	○	×	×
	700～799	○	○	○	○	○	○	×	×
	800～899	○	○	○	○	○	○	×	×
	900～1000	○	○	○	○	○	○	×	×
250～295	400～499	○	○	○	○	○	○	○	○
	500～599	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○
300～350	400～499	○	○	○	○	○	○	○	○
	500～599	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○
355～400	400～499	○	○	○	○	○	○	○	○
	500～599	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○

[ ! ] D≦W、D≦Hの場合のみ製作可能
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。

概要仕様

■塗装色

粉体塗装

K：クリーム 2.5Ｙ9/1	G：グレイ 5Ｙ7/1	E 5Ｙ8/1
下地処理
ＮＳ

※XPSF、XPTFシリーズは下地処理指定不可
[ NG ] 上記以外の塗装色は標準対応しておりません。
[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例)5Ｙ7/1の場合は型番：REP-G

型番リスト

表示件数

型番

XASF-[600-799/1]-[400-1000/1]-[100-400/5]-[E,G,K]

XASF-NS-[600-799/1]-[400-1000/1]-[100-400/5]

XATF-[600-799/1]-[400-1000/1]-[100-400/5]-[E,G,K]

XATF-NS-[600-799/1]-[400-1000/1]-[100-400/5]

XHSF-[600-799/1]-[400-1000/1]-[100-400/5]-[E,G,K]

XHSF-NS-[600-799/1]-[400-1000/1]-[100-400/5]

XHTF-[600-799/1]-[400-1000/1]-[100-400/5]-[E,G,K]

XHTF-NS-[600-799/1]-[400-1000/1]-[100-400/5]

XJSF-[600-799/1]-[400-1000/1]-[250-400/5]-[E,G,K]

XJSF-NS-[600-799/1]-[400-1000/1]-[250-400/5]

XJTF-[600-799/1]-[400-1000/1]-[250-400/5]-[E,G,K]

XJTF-NS-[600-799/1]-[400-1000/1]-[250-400/5]

XPSF-[600-799/1]-[400-1000/1]-[100-400/5]-[E,G,K]

XPTF-[600-799/1]-[400-1000/1]-[100-400/5]-[E,G,K]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

板厚（本体）

(mm)

板厚（扉・カバー）

(mm)

表面処理

開閉形状詳細

仕様

RoHS?

最小発注数量

600 ～ 799	400 ～ 1000	100 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	1.6	1.6	なし	-	省スペース両開き	10	1個
600 ～ 799	400 ～ 1000	100 ～ 400	-	1.6	1.6	下地処理	-	省スペース両開き	10	1個
600 ～ 799	400 ～ 1000	100 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	2.3	2.3	なし	-	省スペース両開き	10	1個
600 ～ 799	400 ～ 1000	100 ～ 400	-	2.3	2.3	下地処理	-	省スペース両開き	10	1個
600 ～ 799	400 ～ 1000	100 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	1.6	1.6	なし	ハンドル+ネジ止め	省スペース両開き	10	1個
600 ～ 799	400 ～ 1000	100 ～ 400	-	1.6	1.6	下地処理	ハンドル+ネジ止め	省スペース両開き	10	1個
600 ～ 799	400 ～ 1000	100 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	2.3	2.3	なし	ハンドル+ネジ止め	省スペース両開き	10	1個
600 ～ 799	400 ～ 1000	100 ～ 400	-	2.3	2.3	下地処理	ハンドル+ネジ止め	省スペース両開き	10	1個
600 ～ 799	400 ～ 1000	250 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	1.6	1.6	なし	-	省スペース両開き	10	1個
600 ～ 799	400 ～ 1000	250 ～ 400	-	1.6	1.6	下地処理	-	省スペース両開き	10	1個
600 ～ 799	400 ～ 1000	250 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	2.3	2.3	なし	-	省スペース両開き	10	1個
600 ～ 799	400 ～ 1000	250 ～ 400	-	2.3	2.3	下地処理	-	省スペース両開き	10	1個
600 ～ 799	400 ～ 1000	100 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	1.6	1.6	なし	-	省スペース両開き上面溶接継目無し	10	1個
600 ～ 799	400 ～ 1000	100 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	2.3	2.3	なし	-	省スペース両開き上面溶接継目無し	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

省スペースへ最適、両開きタイプのスチールフリーサイズボックス!

ご注意

本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
本製品は穴加工サービス非対応です。
穴加工対応の製品をお探しの場合は(>>こちら)より、【穴加工対応】【穴加工無料】と記載の製品よりご選定ください。

【ご注意】

新型肺炎の影響によりハンドルの供給が安定しないため、一時的にH-85ハンドルに変更する場合がございます。ハンドルのご指定はいただけません。
予めご了承ください。
各商品の仕様は以下リンクよりご確認ください。
ハンドル型番：MFL-110
ハンドル型番：H-85

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

【ココが特長】
●片扉では作業スペースがない、扉が開かない！そんなご要望にお応えいたします。
●今までなかった特注サイズが簡単に手に入ります。
●穴加工を入れても納期は最短３日目出荷です。
●中板を含めた全７面にタップ・ボス加工可能です。

お手持ちの穴加工図面で特注見積お受けします！
下記窓口へ穴加工図面を送付ください。
推奨データ：PDF、CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
※図面ホルダーの追加は取付面が狭いためXシリーズでは対応ができません。
ミスミボックス特注見積センター：box@misumi.co.jp

配送について
本商品は西濃運輸にて出荷いたします。運送便に対する要望・ご質問は必ずご注文時にＱＣＴセンターにご連絡ください。

使用方法

使用例

共通仕様

下地処理について

下地処理サービスのご案内

下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として最適です。商品に応じて2種類の処理を使用しております。

＜りん酸亜鉛皮膜処理＞

＜鉄皮膜処理＞

梱包形態

付属品はボックス内部に同梱いたします。
●制御盤ボックス（ハンドル）
→パッキン、方眼シール（Ｆシリーズのみ）、カギ
●制御盤ボックス（ハンドル以外）
→パッキン、方眼シール（Ｆシリーズのみ）

【ご注意】
・ボックス内部にも下地処理を施しております。

下塗り塗装との違い

近似マンセル値　　2.5Ｙ8.5/4

◆一部のシリーズで下塗りを採用しております。
下塗りは「脱脂」「防錆」を目的とした途中工程の半製品となります。
下塗りのまま放置すると変色し、サビの発生の原因となるため、下地処理と同様必ず上塗り塗装が必要となります。

下塗り対応シリーズＣＵＡシリーズ

ＣＵＢシリーズ

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

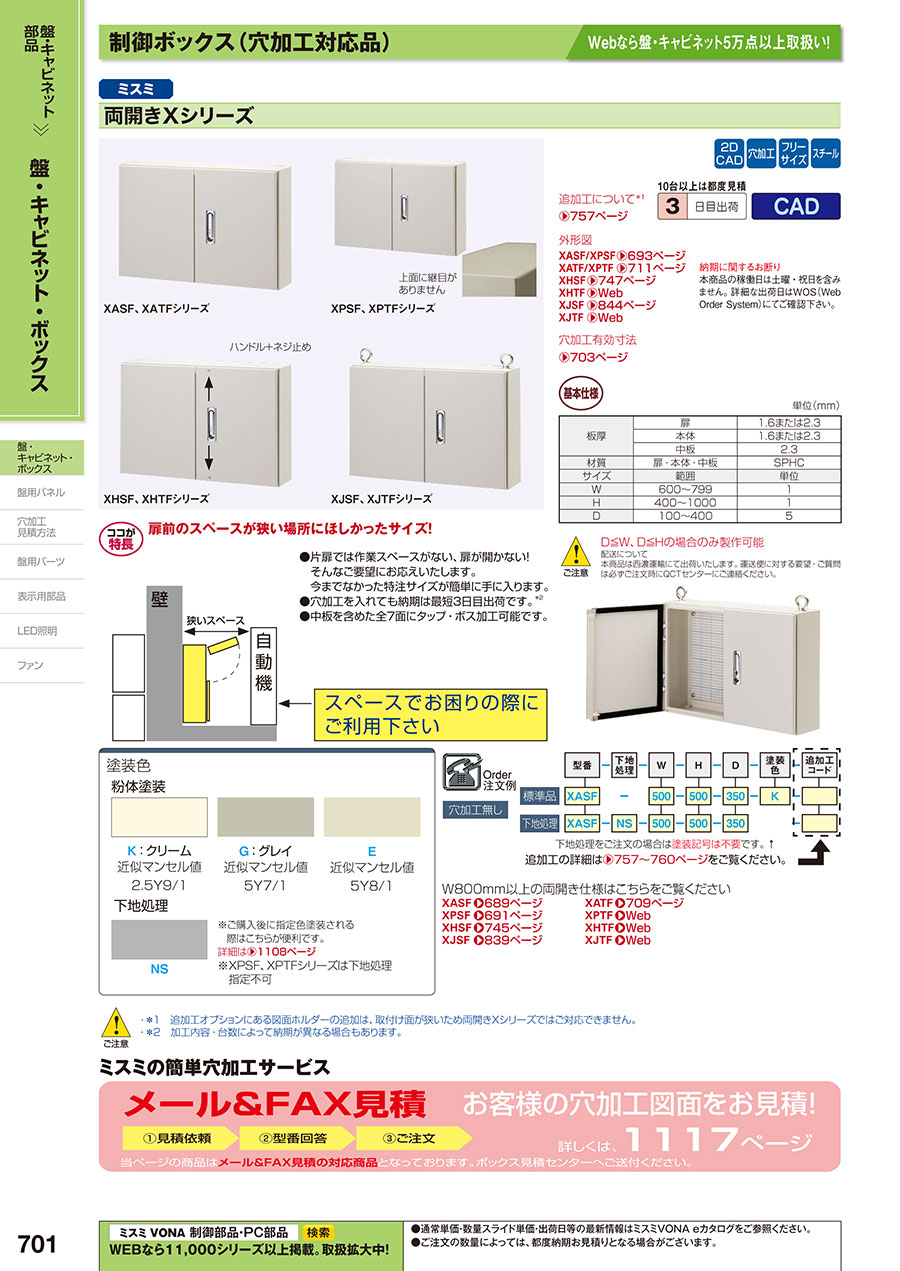

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>スタンダードタイプ
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドル PFSAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>上面パテ埋めで、溝なし
ミスミ
鉄製フリーサイズ架台 FSCBシリーズ
図面送付で穴加工対応！<br>十分な堅牢性を兼ね備えた独自構造の架台

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
