ファイバユニット 広域タイプ
- 通常単価(税別)
- 4,810円～7,010円
- 税込単価
- 5,291円～7,711円
【ラインナップ追加】 6～100mmに対応。装置やワークに合わせて選べる検出幅の広域ファイバユニット。
- 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は26年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
・初回に限り、机上テストや実機検証用に無償でサンプルを提供いたします。（過去にご購入いただいたことのある型番はお申込みいただけません。）

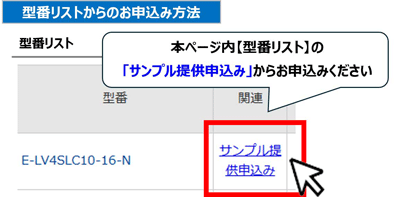

・本ページの型番リスト内「サンプル提供申し込み」リンクよりお申込みください。詳しいご利用方法はこちら
外形図
E-MSMFUA05（検出幅：6mm）
注)投光側と受光側は同一形状です（ファイバ長フリーカット可）
E-MSMFS11（検出幅：7mm）
注）投光側と受光側は同一形状です。
注）本商品はスパイラルチューブ保護のため、カット不可となります。
注）投光側と受光側は同一形状です。
注）本商品はスパイラルチューブ保護のため、カット不可となります。
注）投光側と受光側は同一形状です。
注）本商品はスパイラルチューブ保護のため、カット不可となります。
注)投光側と受光側は同一形状です（ファイバ長フリーカット可）
注)投光側と受光側は同一形状です（ファイバ長フリーカット可）
注）投光側と受光側は同一形状です。
注）本商品はスパイラルチューブ保護のため、カット不可となります。
注）投光側と受光側は同一形状です。
注）本商品はスパイラルチューブ保護のため、カット不可となります。
注）投光側と受光側は同一形状です。
注）本商品はスパイラルチューブ保護のため、カット不可となります。
E-MSMFUA05D（検出幅：10.5mm）
注)投光側と受光側は同一形状です（ファイバ長フリーカット可）
E-MSMFU11（検出幅：12.5mm）
注)投光側と受光側は同一形状です（ファイバ長フリーカット可）
注）投光側と受光側は同一形状です。
注）本商品はスパイラルチューブ保護のため、カット不可となります。
| [ M ]材質 | |
| 本体 | ファイバ |
| ポリメタクリル酸メチル＋フッ素ポリマー | ABS＋ポリメタクリル酸メチル |
規格表
| 型番 |
| E-MSME11 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 検出方式 | 検出幅 (mm) | 使用温度 | 曲げ半径 (mm) | ファイバ長 | 取付ねじ | 光軸直径 (mm) | 検出距離(mm) | ¥基準単価 | ||
| 高速モード | 標準モード | 長距離モード | |||||||||
| E-MSMFUA05 | 透過型 | 6 | −40～70℃ | R25 | 2m フリーカット | 図面参照 | 16×φ0.25 | 300 | 400 | 1000 | 5,520 |
| E-MSMFS11 | 7 | 1.5m フリーカット | 3×M3×P0.5 | 32×φ0.25 | 350 | 700 | 1500 | 5,970 | |||
| E-MSMFUA10 | 10.5 | 図面参照 | 16×φ0.25 | 240 | 400 | 740 | 5,520 | ||||
| E-MSMFU12 | 11 | 図面参照 | 450 | 900 | 1500 | 6,200 | |||||

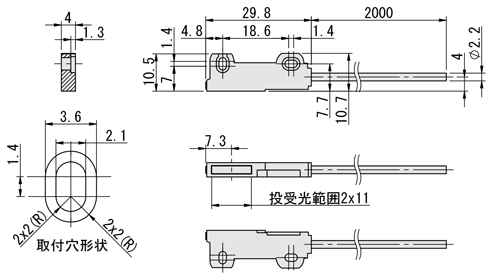

| E－MSME11 | 11 | R15 | 2×長穴2.1×3.6＿3.8×5↓1.3 | 検出エリア | 700 | 1200 | 1600 | 4,810 | |||
| 2m | 2×11 | ||||||||||

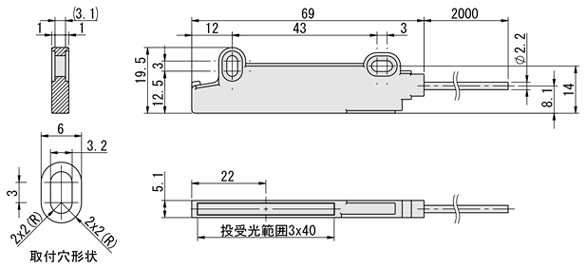

| E－MSME40 | 40 | フリーカット | 2×長穴3.2×6＿6×↓91 | 検出エリア | 900 | 1400 | 2000 | 6,610 | |||
| 3×40 | |||||||||||

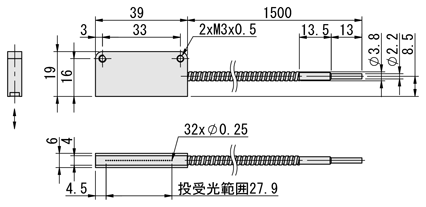

| E－MSMA30 | 30 | R25 | 1.5m | 2×M3×P0.5 | 32×φ0.25 | 400 | 700 | 1500 | 5,590 | ||

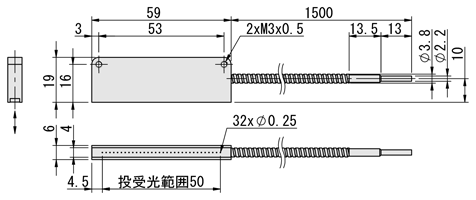

| E－MSMA50 | 50 | カット不可 | 2×M3×P0.5 | 100 | 200 | 650 | 5,590 | ||||

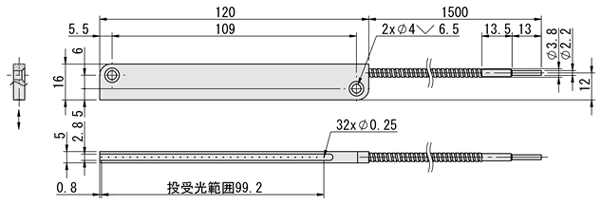

| E－MSMA100 | 100 | 2×φ4▽φ6.5 | 400 | 700 | 1500 | 7,010 | |||||
| E-MSMFUA05D | 反射型 | 10.5 | R25 | 1.5m フリーカット | 図面参照 | 16×φ0.25 | 80 | 100 | 200 | 4,830 | |
| E-MSMFU11 | 12.5 | 2×φ3.0 | 32×φ0.25 | 90 | 140 | 200 | 5,290 | ||||
| E-MSMFU17 | 50 | 2×M3×P0.5 | 16×φ0.25 | 90 | 150 | 230 | 5,290 | ||||
[ ! ]アンプは付属しません。ファイバアンプ単品販売は>>こちら。
[ ! ]アンプ・ケーブル一体型セットは>>こちら。
[ ! ]検出幅は光が照射される物理的な領域を示しており、その全域で均一な光量を持つわけではありません。
赤色光が全域で見えていても、先端側（ケーブルから離れている側）は検出に必要な強度の光が届いていないため、
遮光しても受光量が変化しないことがあります。この現象は商品特性によるもので、異常ではありません。

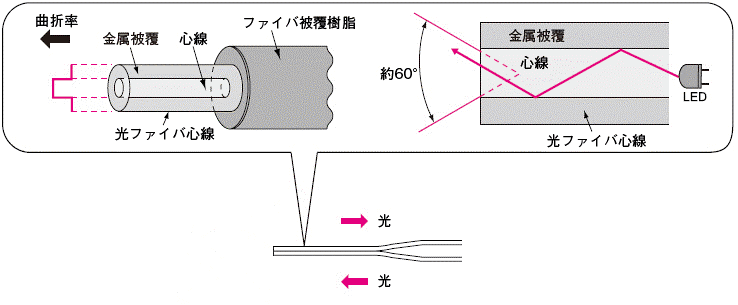

心線部に光が入射すると、光は金属被覆との界面で全反射を繰り返しながら進みます。端面から出射された光は
光ファイバ内部を通って約60°の角度で広がり、検出対象物を照射します。
■ファイバユニット商品紹介
ファイバユニットの商品ラインナップの紹介
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,590円 ( 6,149円 ) | 在庫品1日目当日出荷可能 |
5,590円 ( 6,149円 ) | 在庫品1日目当日出荷可能 |
7,010円 ( 7,711円 ) | 在庫品1日目当日出荷可能 |
4,810円 ( 5,291円 ) | 在庫品1日目当日出荷可能 |
6,610円 ( 7,271円 ) | 在庫品1日目当日出荷可能 |
5,970円 ( 6,567円 ) | 在庫品1日目当日出荷可能 |
5,290円 ( 5,819円 ) | 在庫品1日目当日出荷可能 |
6,200円 ( 6,820円 ) | 在庫品1日目当日出荷可能 |
5,290円 ( 5,819円 ) | 在庫品1日目当日出荷可能 |
5,520円 ( 6,072円 ) | 在庫品1日目当日出荷可能 |
4,830円 ( 5,313円 ) | 在庫品1日目当日出荷可能 |
5,520円 ( 6,072円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【ラインナップ追加】 6～100mmに対応。装置やワークに合わせて選べる検出幅の広域ファイバユニット。
ご注意
- 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は26年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

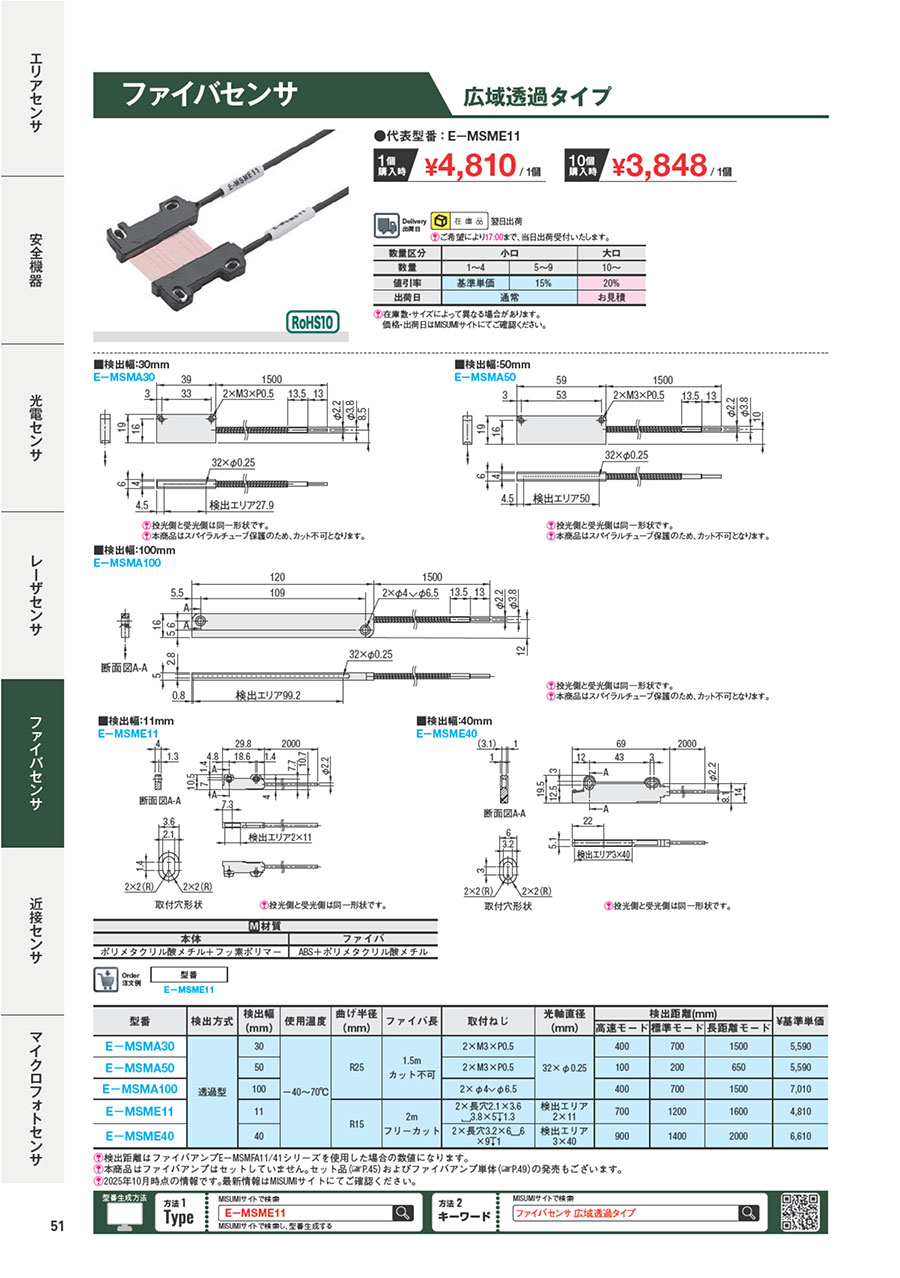

カタログ
ミスミからのコメント
この度はミスミのセンサをご購入いただき、誠にありがとうございます。 Eカタログにご説明がなく、ご不便おかけしてしま士大変申し訳ありません。 規格表に記載の検出幅は光が照射される物理的な領域を示しており、その全域で均一な光量を持つわけではありません。赤色光が全域で見えていても、先端側（ケーブルから離れている側）は検出に必要な強度の光が届いていないため、遮光しても受光量が変化しないことがあります。この現象は商品特性によるもので、異常ではありません。 対策として、以下の方法をご検討いただくのが良いと思います。 1.検出位置をケーブル根本側へ寄せる ※最も安定して光量が得られる範囲での検出が可能になります。 2.閾値を低めに設定し、微小な光量変化でも反応するよう調整する。 ※ただしノイズ耐性が下がるため、環境に応じて検討必要です。 引続きご愛顧の程、何卒よろしくお願いいたします。
