ミスミ

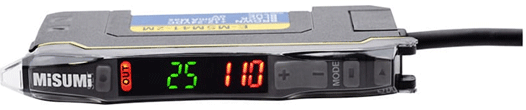

デジタルファイバアンプ

ご注意

  • 取扱説明書は>>こちらからダウンロードしてください。 ​
  • 本商品はRoHSおよびCE対応のファイバアンプです。
  • REACH・TSCA・chemSHERPA等の調査ならびに保証の対象外となります。
  • 当ページの価格表は25年7月時点の情報になります。

ミスミセンサ
小冊子発刊
お申し込みはこちら
未確定：候補が2型番あります。
数量：

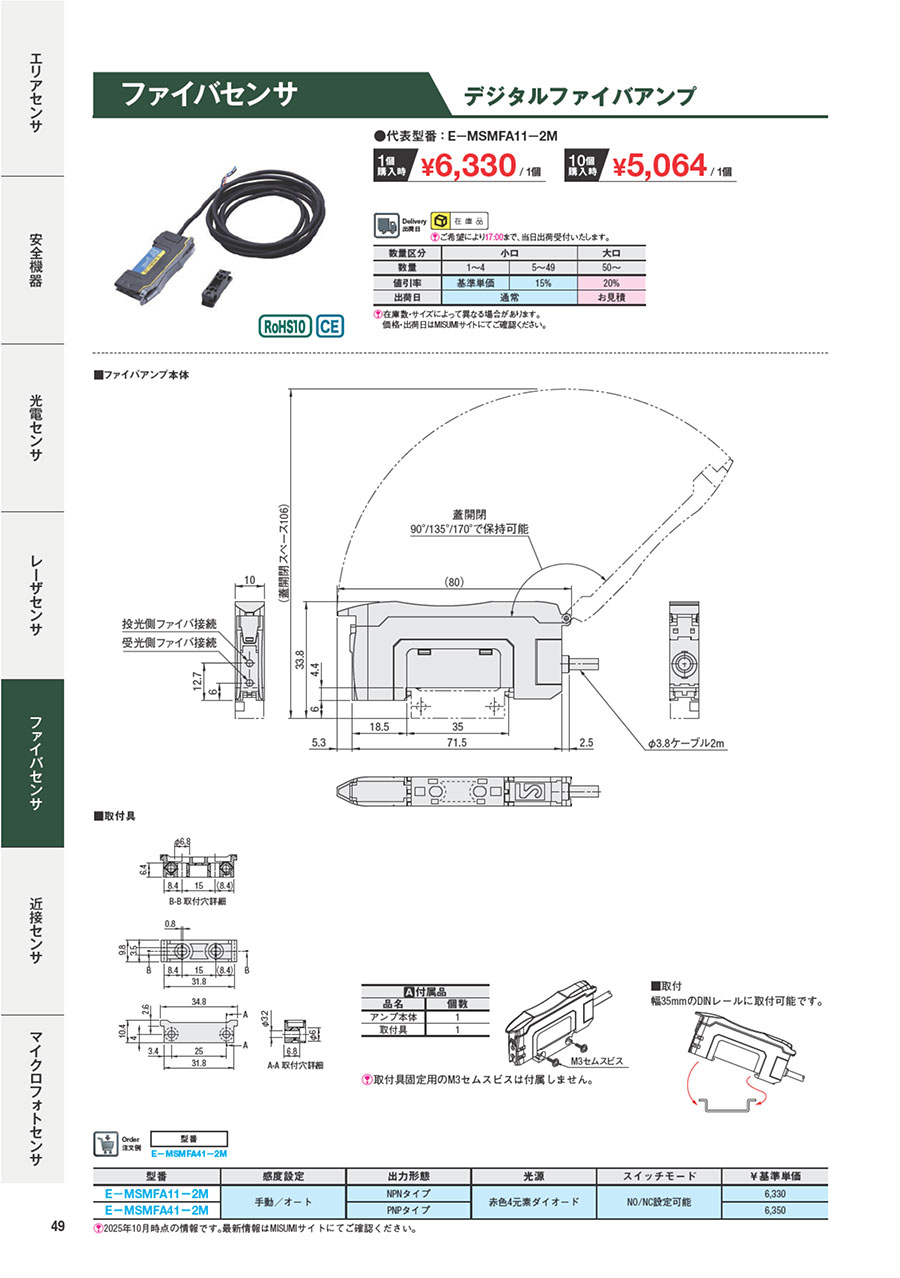

外形図・規格表

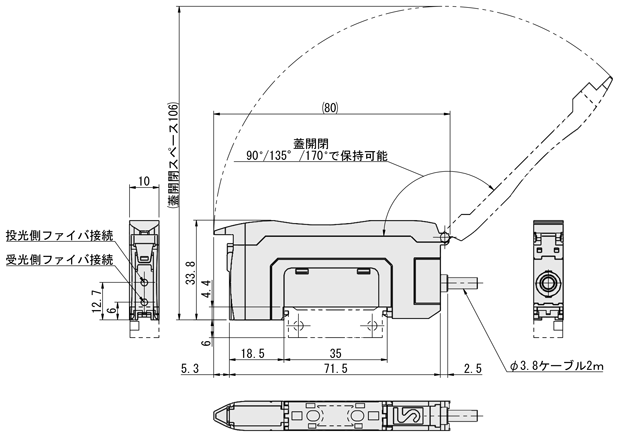

■ファイバアンプ本体

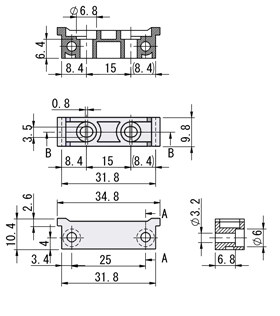

■取付金具
B-B 取付穴詳細取付ブロックA-A 取付穴詳細

■付属品

構成部品
品名個数
アンプ本体1
取付金具1

[ ! ]取付金具固定用のM3セムスビスは付属しません。

■取付
幅35㎜のDINレールに取付可能です。
規格表
型番
E-MSMFA41-2M
・下表の価格表は25年7月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・取付金具固定用のM3セムスビスは付属しません。
型番感度設定出力形態光源スイッチモード基準価格
E-MSMFA11-2M手動／オートNPNタイプ赤色4元素ダイオードNO/NC設定可能¥6,330
E-MSMFA41-2MPNPタイプ¥6,350
＊アンプ・ケーブル一体型セットは>>こちら　ファイバセンサユニット ねじ固定タイプは>>こちら

製品仕様

定格/性能

■仕様
種類コード引き出しタイプ
型番NPN出力E－MSMFA11－2M
PNP出力E－MSMFA41－2M
光源赤外光変調640nm
動作電圧DC12～24V±10% リップル(p-p)10%以下
消費電力/消費電流≦30mA
スイッチモードNPNオープンコレクタ/PNPオープンコレクタ
出力モードL.on(入光動作)/D.on(遮光動作)を設定できます
応答時間標準モード200μs、長距離モード24ms、高速モード25μs
タイマー機能オンディレイ、オフディレイ、ワンショットタイマー
計時範囲1～9999ms
基本機能パラメータ初期化/キーロック/閾値2点、全自動および手動設定

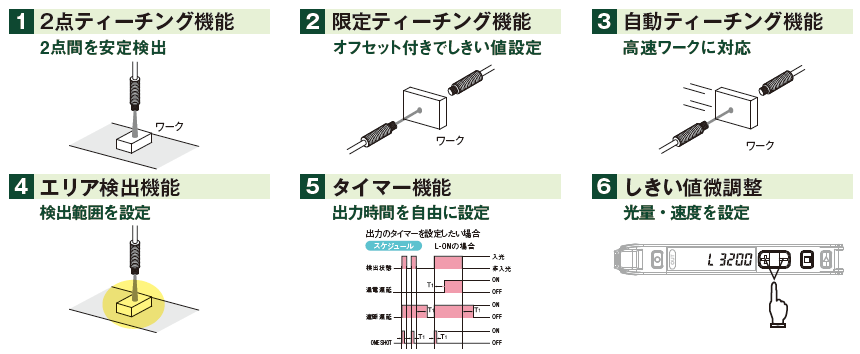

拡張機能基準値の追跡、調整可能な発光周波数、オフセット設定、エリア検出
使用環境温度－20℃～55℃
保管湿度35～85%RH
保護回路サージ保護回路、短絡保護、逆極性保護
周囲の光度白熱灯：≦2,000Lx max 太陽光≦30,000Lx max
耐衝撃500m/s2、XYZ各方向2時間
耐振動10～55Hz、全振幅1.5mm　XYZ各方向2時間
材質PC
製品比較情報
ファイバアンプ比較
■当社類似品との比較
 当社類似品
MFAE-1		本商品
E-MSMFA11-2M
出力形態NPNNPN
光源赤色LED赤外光変調620nm
動作電圧DC12〜24V±10％ リップル10％含むDC12~24V±10% リップル(p-p)10%以下
消費電力/消費電流消費電流：40mA max.≦30mA
スイッチモードNPN/PNP機能内切替、オ−プンコレクタNPNオープンコレクタ/PNPオープンコレクタ
出力モードL.on(入光動作)/ D.on(遮光動作) 機能内切替L.on(入光動作)/ D.on(遮光動作)の設定可
応答時間FSモ−ド50μs標準モード200μs、長距離モード24ms、高速モード25μs
タイマー機能―オンディレイ、オフディレイ、ワンショットタイマー
計時範囲―1〜9999ms
周囲温度-25℃～55℃-20℃～55℃
周囲湿度35〜85％RH(氷結・結露しないこと)35~85%RH
使用周囲照度太陽光10,000ルクス以下、白熱光3,000ルクス以下白熱灯：≦20,000Lx max 太陽光≦30,000Lx max
保護構造IEC規格：IP50IP40
接続形態ケ−ブル長2m、φ3.8mmケ−ブル長2m、φ3.8mm
材質ケ−ス/カバ−：ポリカ−ボネ−トケース/カバー：ポリカーボネート
質量約66g60g
付属品なし取付金具

使用方法

本商品の説明書はこちらからダウンロードしてください。

■入出力回路図

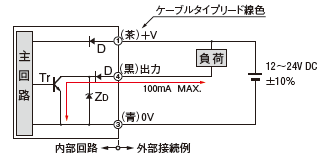

・NPN入出力・回路図

Tr ：NPN出力トランジスタ
ZD：サージ電圧吸収用ツェナーダイオード
D ：電源/出力逆接続保護用ダイオード

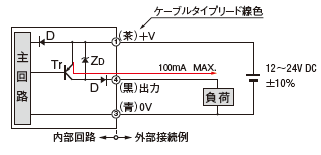

・PNP入出力・回路図

Tr ：PNP出力トランジスタ
ZD：サージ電圧吸収用ツェナーダイオード
D ：電源/出力逆接続保護用ダイオード
■ 光ファイバの取付け
①ロックレバーを上げ、ロックを解除してください。
②光ファイバが動かなくなるまで、ゆっくりと挿入口から挿入してください。
 ※無理な力を加えないようご注意ください。（注1）
③ロックレバーが動かなくなるまでしっかりとロックしてください。

（注1） 光ファイバを完全に挿入しないと検出距離が短くなりますのでご注意ください。
    耐屈曲ファイバは挿入時に曲がる場合がありますので、慎重に挿入してください。
（注2） 同軸反射型ファイバを使用する場合は、投光部にセンターファイバ(単芯)を挿入してください。
    逆に取り付けると検出精度が低下しますのでご注意ください。

型番リスト

表示件数
  • 1
    • 型番
    E-MSMFA11-2M
    E-MSMFA41-2M

    出力モード

    		RoHS?最小発注数量
    NPN
    10
    1個
    PNP
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    6,330円
    ( 6,963円 )
    在庫品1日目当日出荷可能

    MFAD-1

    6,350円
    ( 6,985円 )
    在庫品1日目当日出荷可能

    MFAD-1

  • 1

    • 詳細情報

    基本情報

    ファイバーセンサ用のアンプになります。先端部品と組み合わせてご選定ください。

    ご注意

    • 取扱説明書は>>こちらからダウンロードしてください。 ​
    • 本商品はRoHSおよびCE対応のファイバアンプです。
    • REACH・TSCA・chemSHERPA等の調査ならびに保証の対象外となります。
    • 当ページの価格表は25年7月時点の情報になります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
