【エコノミーシリーズ】 マイクロ近接センサ シールドタイプ
- 数量スライド割引
- サンプル品対象
- 当日出荷可能
- 通常単価(税別)
- 2,930円～8,890円
- 税込単価
- 3,223円～9,779円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認するご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。

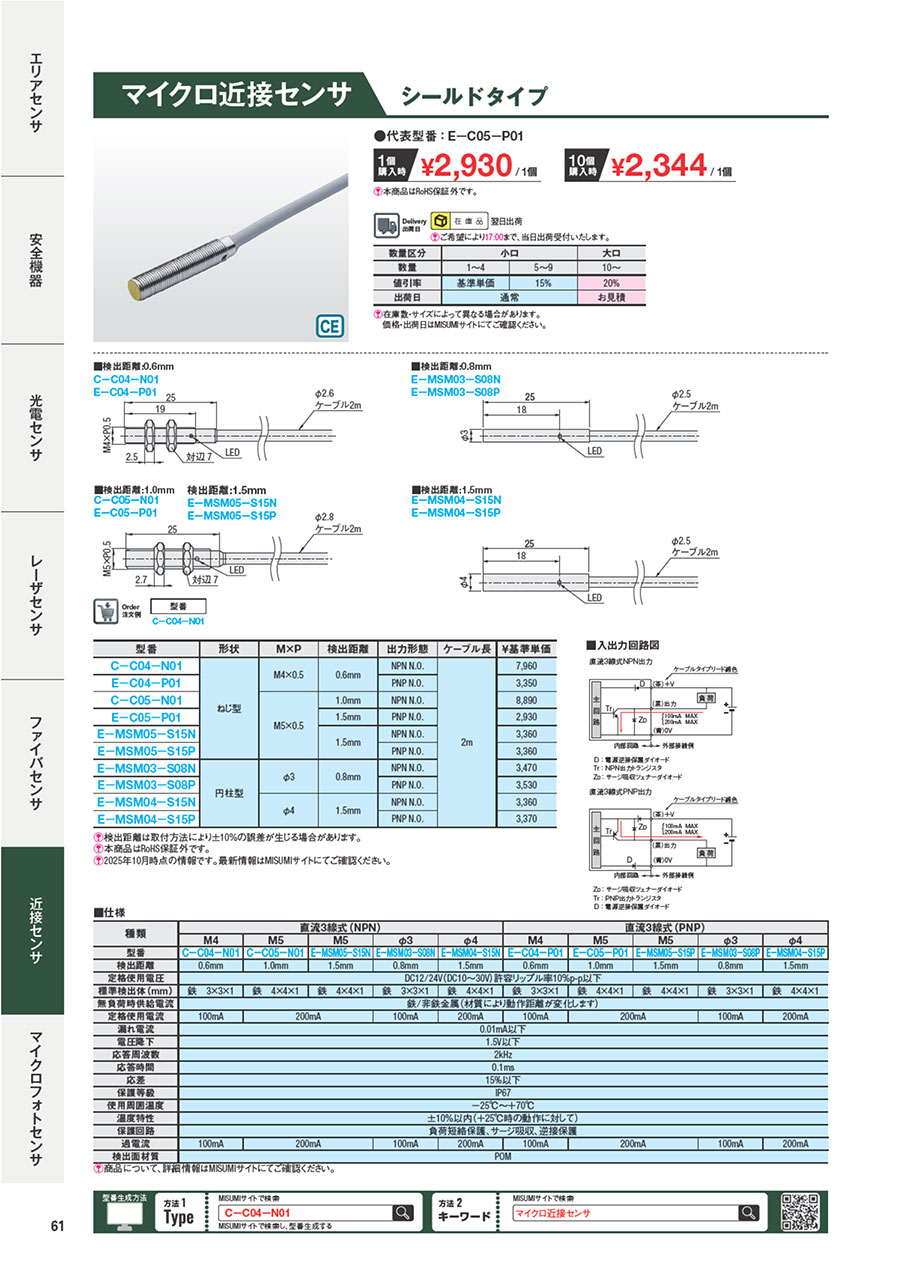

外形図・規格表

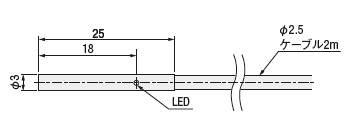

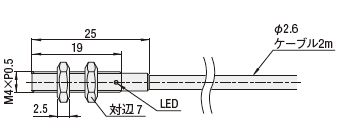

外形図
検出距離:0.6mm
C-C04-N01
E-C04-P01
C-C04-N01
E-C04-P01
検出距離:0.8mm
E-MSM03-S08N
E-MSM03-S08P
E-MSM03-S08N
E-MSM03-S08P
検出距離:1.0mm
C-C05-N01
E-C05-P01
C-C05-N01
E-C05-P01
検出距離:1.5mm
E-MSM05-S15N
E-MSM05-S15P
E-MSM05-S15N
E-MSM05-S15P
検出距離:1.5mm
E-MSM04-S15N
E-MSM04-S15P
E-MSM04-S15N
E-MSM04-S15P
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
| 注文例 | 型番 | |
| C-C04-N01 |
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]検出距離は取付方法により±10％の誤差が生じる場合があります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 形状 | M×Pich | 検出距離 | 出力形態 | ケーブル長 | \基準単価 |
| C-C04-N01 | ねじ型 | M4×0.5 | 0.6mm | NPN N.O. | 2m | 7,960 |
| E-C04-P01 | PNP N.O. | 3,350 | ||||
| C-C05-N01 | M5×0.5 | 1.0mm | NPN N.O. | 8,890 | ||
| E-C05-P01 | 1.5mm | PNP N.O. | 2,930 | |||
| E-MSM05-S15N | 1.5mm | NPN N.O. | 3,360 | |||
| E-MSM05-S15P | PNP N.O. | 3,360 | ||||
| E-MSM03-S08N | 円柱型 | φ3 | 0.8mm | NPN N.O. | 3,470 | |
| E-MSM03-S08P | PNP N.O. | 3,530 | ||||
| E-MSM04-S15N | φ4 | 1.5mm | NPN N.O. | 3,360 | ||
| E-MSM04-S15P | PNP N.O. | 3,370 |
[ ! ]本商品はRoHS保証外です。ご注意ください。
| 種類 | 直流3線式(NPN) | 直流3線式(PNP) | ||||||||
| M4 | M5 | M5 | φ3 | φ4 | M4 | M5 | M5 | φ3 | φ4 | |
| 型番 | C-C04-N01 | C-C05-N01 | E-MSM05-S15N | E-MSM03-S08N | E-MSM04-S15N | E-C04-P01 | E-C05-P01 | E-MSM05-S15P | E-MSM03-S08P | E-MSM04-S15P |
| 検出距離 | 0.6mm | 1.0mm | 1.5mm | 0.8mm | 1.5mm | 0.6mm | 1.0mm | 1.5mm | 0.8mm | 1.5mm |
| 定格使用電圧 | DC12/24V(DC10～30V)許容リップル率10％p-p以下 | |||||||||
| 標準検出体(mm) | 鉄 3×3×1 | 鉄 4×4×1 | 鉄 4×4×1 | 鉄 3×3×1 | 鉄 4×4×1 | 鉄 3×3×1 | 鉄 4×4×1 | 鉄 4×4×1 | 鉄 3×3×1 | 鉄 4×4×1 |
| 応動材質 | 鉄/非鉄金属(材質により動作距離が変化します) | |||||||||
| 定格使用電流 | 100mA | 200mA | 100mA | 200mA | 100mA | 200mA | 100mA | 200mA | ||
| 漏れ電流 | 0.01mA以下 | |||||||||
| 電圧降下 | 1.5V以下 | |||||||||
| 応答周波数 | 2kHz | |||||||||
| 応答時間 | 0.1ms | |||||||||
| 応差 | 15%以下 | |||||||||
| 保護等級 | IP67 | |||||||||
| 使用周囲温度 | －25℃～＋70℃ | |||||||||
| 温度特性 | ±10％以内(＋25℃時の動作に対して) | |||||||||
| 保護回路 | 負荷短絡保護、サージ吸収、逆接保護 | |||||||||
| 過電流 | 100mA | 200mA | 100mA | 200mA | 100mA | 200mA | 100mA | 200mA | ||
| 検出面材質 | POM | |||||||||
製品比較情報
| 型式 | 当社類似品 PSMM4 | エコノミーシリーズ | ||
| C-C04 | C-C05 | |||
| 形状 | ねじ型 M4 | ねじ型 M4 | ねじ型 M5 | |
| 検出距離 | 1mm | 0.6mm | 1.0mm | |
| 出力形態 | NPN N.O.(ノーマルオープン) | NPN N.O.(ノーマルオープン) | ||
| 電源 | 直流3線式 | 直流3線式 | ||
| 供給電圧範囲 | 10～30V DC | 10～30V DC | ||
| スイッチ応差 | 実効検出距離Srの10％以下 | 15%以下 | ||
| 使用周囲温度 | -25 ～ +70 ℃ | -25 ～ +70 ℃ | ||
| 温度特性 | ±15％以内（+23℃時の動作に対して） | ±10％以内（+25℃時の動作に対して） | ||
| 保護等級 | IP67 | IP67 | ||
| RoHS10対応 | 対応 | 非対応 | ||
概要・仕様

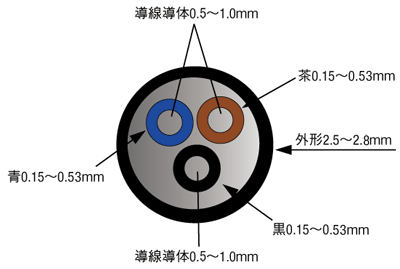

■構造図

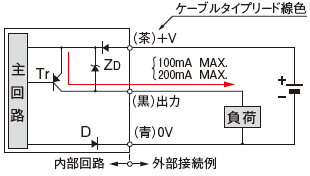

■入出力回路図
直流3線式NPN出力
ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード
ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード
直流3線式PNP出力
ZD：サージ吸収ツェナーダイオード
Tr：PNP出力トランジスタ
D：電源逆接保護用ダイオード
ZD：サージ吸収ツェナーダイオード
Tr：PNP出力トランジスタ
D：電源逆接保護用ダイオード
使用方法
センサ修正係数
| 被検出材 | 修正係数 |
| 鉄 | 1.00 |
| スチール | 0.90 |
| ニッケルクロム合金 | 0.85 |
| ニッケル | 0.70 |
| 黄銅 | 0.50 |
| 銅 | 0.40 |
| アルミ | 0.40 |
■シールド/非シールドについて
| 種類 | 商品形状 | 特長 |
| シールド | 検出物体近接センサ  | ・検出コイルの側面を金属ケースでシールドしているため、 磁束が前方に集中します。 ・センサを金属に埋め込んで取り付けることが可能です。 |
| 非シールド | 検出物体近接センサ  | ・検出コイルの側面を金属ケースでシールドしていないため、 磁束が前方に広く発生します。 ・周囲金属(磁性体)の影響を受けやすいため、検出物体以外の 金属が先端部分に付かないよう、取付場所には注意が必要です。 ・同一サイズでは、シールド型よりも長距離の検出が可能です。 |
■使用上の注意
• リード線は正しく確実に接続してください。誤接続あるいは不確実な接続をすると、センサ周辺機器を破損することがあります。
• リード線の曲げ半径は30㎜以上としてください。また、引き出し口より30㎜以内では急に曲げないようにしてください。
• 電源遮断時、出力が一瞬ONまたはOFFすることがありますので、負担を先にOFFすることをおすすめします。
• 付近に大きなサージを発生するモータなどがあり、センサ自身の負担が大きなサージ発生源となる場合は、バリスタ等のサージアブソーバを発生源に挿入してください。
• リード線は正しく確実に接続してください。誤接続あるいは不確実な接続をすると、センサ周辺機器を破損することがあります。
• リード線の曲げ半径は30㎜以上としてください。また、引き出し口より30㎜以内では急に曲げないようにしてください。
• 電源遮断時、出力が一瞬ONまたはOFFすることがありますので、負担を先にOFFすることをおすすめします。
• 付近に大きなサージを発生するモータなどがあり、センサ自身の負担が大きなサージ発生源となる場合は、バリスタ等のサージアブソーバを発生源に挿入してください。
