【エコノミーシリーズ】近接センサねじ型シールド/非シールド

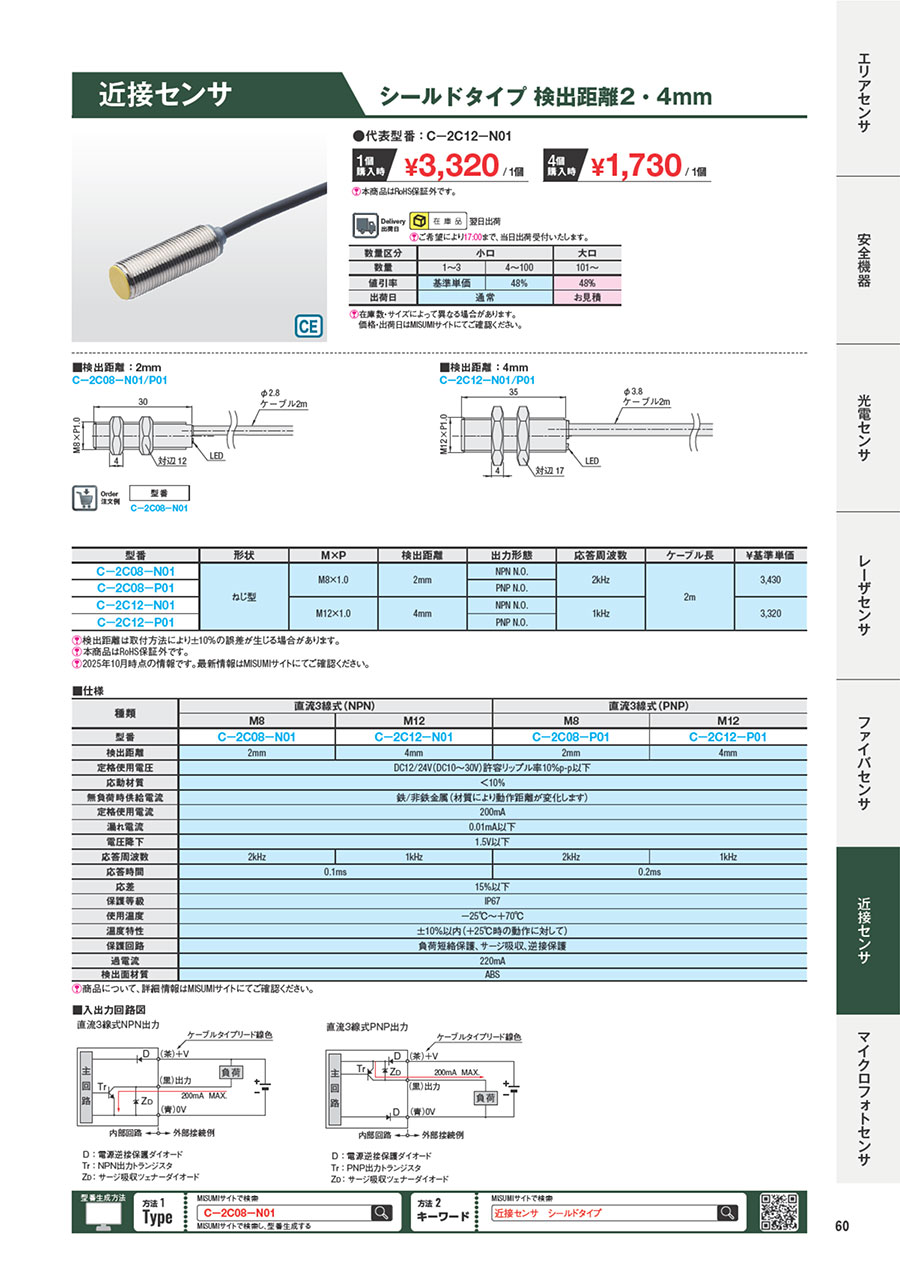

カタログ| P.60

通常単価(税別): 1,560円～8,890円

税込単価: 1,716円～9,779円

通常出荷日：在庫品1日目当日出荷可能

【特徴】汎用的なねじ型の近接センサ。M4～18をフルラインアップし、シールド／非シールドに対応

44.0

商品の使用イメージや特長を動画でご確認いただけます。詳しくはこちら（動画へ移動します）
本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は26年5月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

【エコノミーシリーズ】アンプ内蔵型近接センサ－ねじ型－

通常価格(税別)： 2,610円 (税込価格：2,871円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】アンプ近接センサ -円柱型-

通常価格(税別)： 3,360円 (税込価格：3,696円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

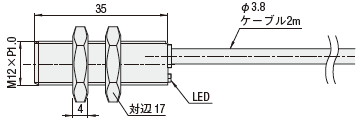

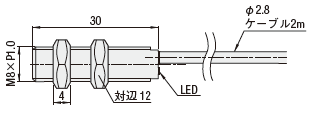

外形図

■シールド

検出距離:0.6mm

検出距離:1.0mm

検出距離:1.5mm

C-C04-N01

C-C05-N01

E-MSM05-S15N

E-C04-P01

E-C05-P01

E-MSM05-S15P

検出距離:2mm

検出距離:1.5mm

検出距離:4mm

検出距離:2mm

C－2C08－N01/P01

C－C08－N01/P01

C－2C12－N01/P01

C－C12－N01/P01

検出距離:8mm

検出距離:5mm

E-MSMX8C118/B1D18

E-MSMX5C118/B1D18

■非シールド

検出距離:4mm

検出距離:8mm

C－2C08－N11/P11

C－2C12－N11/P11

検出距離:16mm
E-MSMX16MC118/B1D18

規格表

注文例		型番
注文例		C-2C08-N01

・下表の価格表は26年5月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	形状	M×Pich	シールド/非シールド	検出距離	出力形態	応答周波数	ケーブル長	￥基準単価
C-C04-N01	ねじ型	M4×0.5	シールド	0.6mm	NPN N.O.	2kHz	2m	7,960
E-C04-P01		M4×0.5		0.6mm	PNP N.O.			3,350
C-C05-N01		M5×0.5		1.0mm	NPN N.O.			8,890
E-C05-P01				1.0mm	PNP N.O.			2,930
E-MSM05-S15N				1.5mm	NPN N.O.			3,360
E-MSM05-S15P				1.5mm	PNP N.O.			3,360
C－2C08－N01		M8×1.0		2mm	NPN N.O.			3,430
C－2C08－P01				2mm	PNP N.O.			3,430
C－C08－N01				1.5mm	NPN N.O.			3,530
C－C08－P01				1.5mm	PNP N.O.			3,530
C－2C08－N11			非シールド	4mm	NPN N.O.	1kHz		3,430
C－2C08－P11			非シールド	4mm	PNP N.O.			3,430
C－2C12－N01		M12×1.0	シールド	4mm	NPN N.O.			3,320
C－2C12－P01				4mm	PNP N.O.			3,320
C－C12－N01				2mm	NPN N.O.	2kHz		3,550
C－C12－P01				2mm	PNP N.O.	2kHz		3,530
C－2C12－N11			非シールド	8mm	NPN N.O.	500Hz		3,320
C－2C12－P11			非シールド	8mm	PNP N.O.	500Hz		3,320
E-MSMX8C118		M18×1.0	シールド	8mm	NPN N.O.	500Hz		1,990
E-MSMX8B1D18				8mm	PNP N.O.	500Hz		1,990
E-MSMX5C118				5mm	NPN N.O.	1kHz		1,960
E-MSMX5B1D18				5mm	PNP N.O.	1kHz		1,960
E-MSMX16MC118			非シールド	16mm	NPN N.O.	150Hz		1,560
E-MSMX16MB1D18			非シールド	16mm	PNP N.O.	150Hz		1,560

[ ! ]検出距離は取付方法により±10％の誤差が生じる場合があります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]表内赤文字は26年5月に追加した商品です。

種類		M4	M5		M8			M12
型番	NPN出力	C-C04-N01	C-C05-N01	E-MSM05-S15N	C－2C08－N01	C－C08－N01	C－2C08－N11	C－2C12－N01	C－C12－N01	C－2C12－N11
	PNP出力	E-C04-P01	E-C05-P01	E-MSM05-S15P	C－2C08－P01	C－C08－P01	C－2C08－P11	C－2C12－P01	C－C12－P01	C－2C12－P11
検出距離		0.6mm	1.0mm	1.5mm	2.0mm	1.5mm	4.0mm		2.0mm	8.0mm
シールド/非シールド		シールド					非シールド	シールド		非シールド
定格使用電圧		DC12/24V(DC10～30V)許容リップル率10％p-p以下
標準検出体(mm)		鉄　3×3×1	鉄　4×4×1	鉄　4×4×1	鉄 8×8×1			鉄 12×12×1
応動材質		鉄/非鉄金属(材質により動作距離が変化します)
定格使用電流		100mA	200mA
漏れ電流		0.01mA以下
電圧降下		1.5V以下								2.0V以下
応答周波数		2kHz					1kHz		2kHz	500Hz
応答時間		0.5ms					1ms		0.5ms	2ms
応差		15%以下
保護等級		IP67
使用周囲温度		－25℃～＋70℃
温度特性		±10％以内(＋25℃時の動作に対して)
保護回路		負荷短絡保護、サージ吸収、逆接保護
過電流		100mA	200mA		220mA
検出面材質		POM			ABS

[ ! ]検出距離は取付方法により±10％の誤差が生じる場合があります。
[ ! ]本商品はRoHS保証外です。ご注意ください。

種類		M18
型番	NPN出力	E-MSMX8C118	E-MSMX5C118	E-MSMX16MC118
	PNP出力	E-MSMX8B1D18	E-MSMX5B1D18	E-MSMX16MB1D18
検出距離		8mm	5mm	16mm
シールド/非シールド		シールド		非シールド
定格使用電圧		DC12/24V(DC10～30V)許容リップル率10％p-p以下
標準検出体(mm)		鉄 24×24×1	鉄 18×18×1	鉄 48×48×1
応動材質		鉄/非鉄金属(材質により動作距離が変化します)
定格使用電流		200mA
漏れ電流		0.01mA以下
電圧降下		2.0V以下
応答周波数		500Hz	1kHz	150Hz
応答時間		2ms	1ms	7ms
応差		15%以下
保護等級		IP67
使用周囲温度		－25℃～＋70℃
温度特性		±10％以内(＋25℃時の動作に対して)
保護回路		負荷短絡保護、サージ吸収、逆接保護
過電流		220mA
検出面材質		ABS

概要・仕様

検出領域図（参考値）

形状特性（参考値）

■検出特性図

鉄(SS400)
ステンレス(SUS304)
真鍮(C3601)
アルミニウム(A5052)

■検出特性図

鉄(SS400)
ステンレス(SUS304)
真鍮(C3601)
アルミニウム(A5052)

■検出特性図

鉄(SS400)
ステンレス(SUS304)
真鍮(C3601)
アルミニウム(A5052)

C04-□01

C05-□01

E-MSM05-S□□

■検出特性図

鉄(SS400)
ステンレス(SUS304)
真鍮(C3601)
アルミニウム(A5052)

■検出特性図

鉄(SS400)
ステンレス(SUS304)
真鍮(C3601)
アルミニウム(A5052)

■検出特性図

鉄(SS400)
ステンレス(SUS304)
真鍮(C3601)
アルミニウム(A5052)

■検出特性図

鉄(SS400)
ステンレス(SUS304)
真鍮(C3601)
アルミニウム(A5052)

■検出特性図

鉄(SS400)
ステンレス(SUS304)
真鍮(C3601)
アルミニウム(A5052)

■検出特性図

鉄(SS400)
ステンレス(SUS304)
真鍮(C3601)
アルミニウム(A5052)

C-2C08-□01

C-C08-□01

C-2C08-□11

C-2C12-□01

C-C12-□01

C-2C12-□11

商品比較情報

型式	当社類似品 EMZ3-12S	エコノミーシリーズ C-2C12
形状	ねじ型　M12	ねじ型　M12
検出距離	3mm	4mm
出力形態	NPN N.O.	NPN N.O. / PNP N.O.
センサ部寸法	M12×47	M12×35
電源	直流3線式	直流3線式
定格使用電圧	DC12/24V（DC10～30V）許容リップル率10％p-p以下	DC12/24V（DC10～30V）許容リップル率10％p-p以下
電圧降下	1.5V以下	1.5V以下
応差	20%以下	15%以下
使用周囲温度	-25～+70℃	-25～+70 ℃
温度特性	±15％以内（+23℃時の動作に対して）	±10％以内（+25℃時の動作に対して）
保護等級	IP67	IP67
ケース材質	PBT	ABS

型番リスト

表示件数

型番

基本情報

【特徴】汎用的なねじ型の近接センサ。M4～18をフルラインアップし、シールド／非シールドに対応

ご注意

商品の使用イメージや特長を動画でご確認いただけます。詳しくはこちら（動画へ移動します）
本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は26年5月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

■構造図

■入出力回路図

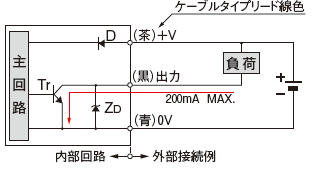

直流3線式NPN出力

Z_D：サージ吸収ツェナーダイオード
T_r：NPN出力トランジスタ
D：電源逆接保護用ダイオード

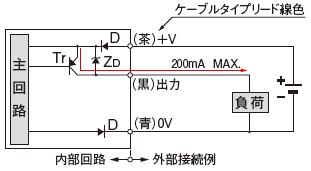

直流3線式PNP出力

Z_D：サージ吸収ツェナーダイオード
T_r：PNP出力トランジスタ
D：電源逆接保護用ダイオード

■引き出しケーブル（片端切り落とし）

構成	ケーブル仕様
構成	M3	M4	M5	M8	M12	M18
導体	導体構成20/導線導体0.5ｍｍ	導体構成20/導線導体1.0ｍｍ	導体構成20/導線導体0.8ｍｍ	導体構成20/導線導体0.4ｍｍ	導体構成20/導線導体0.7ｍｍ	導体構成40/導線導体0.1ｍｍ
PVC絶縁体	芯線外径（絶縁体外径）： 0.15mm（茶色、青色、黒色)	芯線外径（絶縁体外径）：0.45~0.53mm（茶色、青色、黒色)		芯線外径（絶縁体外径）： 0.7mm（茶色、青色、黒色)	芯線外径（絶縁体外径）： 0.77m（茶色、青色、黒色)	芯線外径（絶縁体外径）： 1.6mm（茶色、青色、黒色)
PVCシース	仕上外径：2.5mm、黒	仕上外径：2.8mm、黒			仕上外径：3.9mm、黒	仕上外径：4.8mm、黒

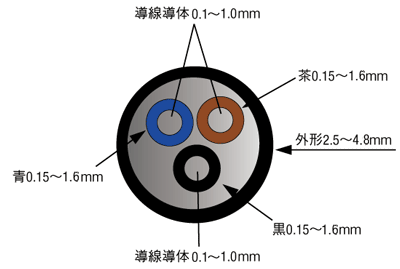

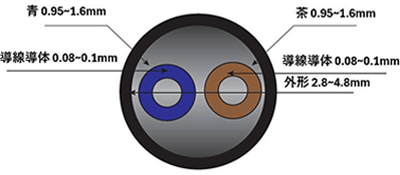

断面図

使用方法

センサ修正係数

被検出材	修正係数
鉄	1.00
スチール	0.90
ニッケルクロム合金	0.85
ニッケル	0.70
黄銅	0.50
銅	0.40
アルミ	0.40

■ 材質による検出距離の違い（動画）

■シールド/非シールドについて

種類	商品形状	特長
シールド	検出物体近接センサ	・検出コイルの側面を金属ケースでシールドしているため、　磁束が前方に集中します。・センサを金属に埋め込んで取り付けることが可能です。
非シールド	検出物体近接センサ	・検出コイルの側面を金属ケースでシールドしていないため、　磁束が前方に広く発生します。・周囲金属(磁性体)の影響を受けやすいため、検出物体以外の　金属が先端部分に付かないよう、取付場所には注意が必要です。・同一サイズでは、シールド型よりも長距離の検出が可能です。

■取付方式（アンプ内蔵型除く）

•検出距離1.5・2mmタイプ

シールドタイプ

非シールドタイプ

D：センサ径
Sn：センサ検出距離
Y： M5～M8は6mm
　　M12は9mm

信号が干渉されないように、センサ表面から検出金属物体までの距離は
3Sn以上とし、隣接する2つの近接センサの距離は≧Dとする。

検出コイルの周りは保護がありません。検出面は取り付け面からYの距離を
確保する必要があります。
検出金属物からの検出面距離は≧3Snとし、隣接する2つの近接センサの距離
は≧2Dとする。

•検出距離2・4mmタイプ、4・8mmタイプ

シールドタイプ

非シールドタイプ

鉄鋼　　　X=0.2D
その他金属　X=0.1D
*被検測物体の厚さ：1mm

センサ径 D	Y(mm)
M8	12
M12	15

•対面取付方法

対面設置の場合、2つの検出面間の最小距離は6Sn以下であること。

■使用上の注意
• リード線は正しく確実に接続してください。誤接続あるいは不確実な接続をすると、センサ周辺機器を破損することがあります。
• リード線の曲げ半径は30㎜以上としてください。また、引き出し口より30㎜以内では急に曲げないようにしてください。
• 電源遮断時、出力が一瞬ONまたはOFFすることがありますので、負担を先にOFFすることをおすすめします。
• 付近に大きなサージを発生するモータなどがあり、センサ自身の負担が大きなサージ発生源となる場合は、バリスタ等のサージアブソーバを発生源に挿入してください。
