【エコノミーシリーズ】 近接センサ 角型標準タイプ

  • 数量スライド割引
  • サンプル品対象
  • 当日出荷可能
通常単価(税別)
1,210円～1,440円
税込単価
1,331円～1,584円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 近接センサ フラット形状タイプ

ミスミ

【エコノミーシリーズ】 近接センサ フラット形状タイプ
4.7
通常価格(税別)： 1,210円 (税込価格：1,331円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 アンプ内蔵型近接センサ －ねじ型－

ミスミ

【エコノミーシリーズ】 アンプ内蔵型近接センサ －ねじ型－
3.9
通常価格(税別)： 2,610円 (税込価格：2,871円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する
  • 近接センサ 種類
    角型
  • 検出方向（センサ形状 角型）
    前面検出
  • 電源
    3線式
  • 保護構造
    IP67

ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミセンサ
小冊子発刊
お申し込みはこちら

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が7型番あります。
数量：

外形図・規格表

外形図

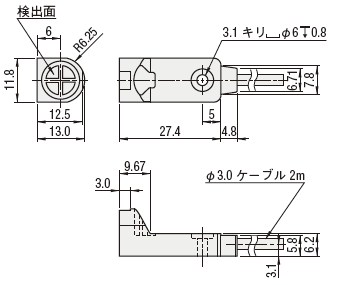

検出距離 4mm
E-MSMQ23N
E-MSMQ23P

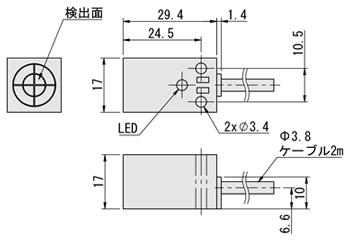

検出距離5mm
C－Q17
E－Q17

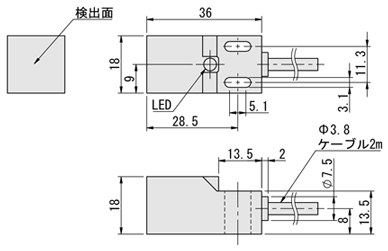

検出距離 8mm
E-MSMQL17N
E-MSMQL17P

[ M ]材 質　ABS
[ ! ]ブラケットはございません。
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表
注文例 型番
 C-Q17-N01

・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番検出距離出力形態取付方式ケーブル長￥基準単価
C－Q17－N015mmNPN N.O.シールドタイプ2m1,210
C－Q17－N02NPN N.C.1,210
E－Q17－P01PNP N.O.1,260
E－MSMQ23N4mmNPN N.O.非シールドタイプ1,430
E－MSMQ23PPNP N.O.1,440
E－MSMQL17N8mmNPN N.O.1,400
E－MSMQL17PPNP N.O.1,400
[ ! ]検出距離は取付方法により±10％の誤差が生じる場合があります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
種類直流3線式(NPN)直流3線式(PNP)直流3線式(NPN)直流3線式(PNP)直流3線式(NPN)直流3線式(PNP)
前面検出
N.O.
(ノーマルオープン)		N.C.
(ノーマルクローズ)		N.O.
(ノーマルオープン)		N.O.
(ノーマルオープン)		N.O.
(ノーマルオープン)		N.O.
(ノーマルオープン)		N.O.
(ノーマルオープン)
型番C－Q17－N01C－Q17－N02E－Q17－P01E－MSMQ23NE－MSMQ23PE－MSMQL17NE－MSMQL17P
検出距離5mm4mm8mm
定格使用電圧DC12/24V(DC10～30V)許容リップル率10％p-p以下
標準検出体(ｍｍ)鉄/非鉄金属(材質により動作距離が変化します)
応答周波数500Hz
定格使用電流200mA100mA
漏れ電流0.01mA以下
電圧降下2.5V以下1.5V以下2.5V以下
応答時間0.5ms2ms0.5ms
応差15%以下
保護等級IP67
使用温度－25℃～＋70℃
温度特性±10％以内(＋25℃時の動作に対して)
保護回路負荷短絡保護、サージ吸収、逆接保護
過電流200mA120mA200mA
ケース材質ABSポリカーボネートABS
ケーブル長2m
[ ! ]本商品はRoHS保証外です。ご注意ください。
製品比較情報
型式当社類似品
EMX4		エコノミーシリーズ
C-Q17
検出距離4mm5mm
出力形態NPN N.O.(ノーマルオープン)NPN N.O.(ノーマルオープン) / NPN N.C.（ノーマルクローズ）
寸法センササイズ27mm × 12mm × 12mm29.4mm × 17mm × 17mm
取付穴φ3.22 × φ3.4
電源直流3線式直流3線式
定格使用電圧DC12/24V (DC10～30V) 許容リップル率3％p-p以下DC12/24V（DC10～30V）許容リップル率10％p-p以下
電圧降下1V以下2.5V以下
スイッチ応差約20％以下15%以下
使用周囲温度-10～+50℃-25～+70℃
温度特性±20％以内(+23℃時の動作距離に対して)±10％以内（+25℃時の動作に対して）
保護等級IP67IP67
ケース材質ポリカーボネートABS
[ ! ]その他仕様詳細は規格表をご参照ください。
概要・仕様
■構造図

■入出力回路図

直流3線式NPN出力

ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード
直流3線式PNP出力

ZD：サージ吸収ツェナーダイオード
Tr：PNP出力トランジスタ
D：電源逆接保護用ダイオード
注意・禁止事項
センサ修正係数
被検出材修正係数
鉄1.00
スチール0.90
ニッケルクロム合金0.85
ニッケル0.70
黄銅0.50
銅0.40
アルミ0.40
