【エコノミーシリーズ】 近接センサ フラット形状タイプ
- 数量スライド割引
- サンプル品対象
- 当日出荷可能
- 通常単価(税別)
- 1,210円～1,450円
- 税込単価
- 1,331円～1,595円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認するご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- ブラケットはございません。2箇所固定が必要な場合はC-Q18-N□□をご選定ください。
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。
外形図・規格表
外形図

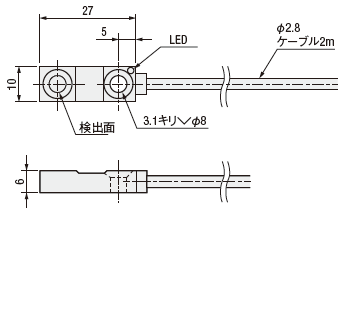

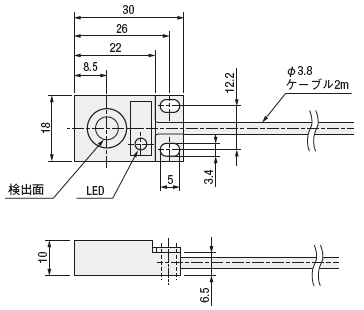

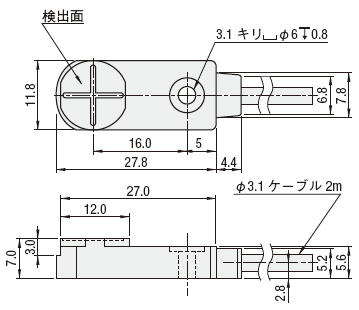

| 検出距離 3mm C-Q10-N11（NPNノーマルオープン） C-Q10-N12（NPNノーマルクローズ） E-Q10-P11（PNPノーマルオープン） | 検出距離 4mm E-MSMW23P（PNPノーマルクローズ） E-MSMW23N（NPNノーマルクローズ） | 検出距離 5mm C-Q18-N01（NPNノーマルオープン） C-Q18-N02（NPNノーマルクローズ） E-Q18-P01（PNPノーマルオープン） |
 |  |  |
規格表
| 注文例 | 型番 | |
| C－Q10－N11 |
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]検出距離は取付方法により±10％の誤差が生じる場合があります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 検出距離 | 出力形態 | 応答周波数 | ケーブル長 | ￥基準単価 |
| C-Q10-N11 | 3mm | NPN N.O. | 250Hz | 2m | 1,210 |
| C-Q10-N12 | NPN N.C. | 1,450 | |||
| C-Q18-N01 | 5mm | NPN N.O. | 500Hz | 1,210 | |
| C-Q18-N02 | NPN N.C. | 1,450 | |||
| E-MSMW23N | 4mm | NPN N.O. | 500Hz | 1,400 | |
| E-MSMW23P | PNP N.O. | 1,400 | |||
| E-Q10-P11 | 3mm | PNP N.O. | 250Hz | 1,390 | |
| E-Q18-P01 | 5mm | PNP N.O. | 500Hz | 1,390 |
[ ! ]本商品はRoHS保証外です。ご注意ください。
| 種類 | 直流3線式(NPN) | |||||
| 上面検出 | ||||||
| N.O. (ノーマルオープン) | N.C. (ノーマルクローズ) | N.O. (ノーマルオープン) | N.C. (ノーマルクローズ) | N.O. (ノーマルオープン) | ||
| 型番 | NPN | C－Q10－N11 | C－Q10－N12 | C－Q18－N01 | C－Q18－N02 | E－MSMW23N |
| PNP | E－Q10－P11 | － | E－Q18－P01 | － | E－MSMW23P | |
| 検出距離 | 3mm | 5mm | 4mm | |||
| 定格使用電圧 | DC12/24V(DC10～30V)許容リップル率10％p-p以下 | |||||
| 標準検出体(ｍｍ) | 鉄/非鉄金属(材質により動作距離が変化します) | |||||
| 定格使用電流 | 100mA | 200mA | 100mA | |||
| 漏れ電流 | 0.01mA以下 | |||||
| 電圧降下 | 1.5V以下 | 2.5V以下 | 1.5V以下 | |||
| 応答周波数 | 250Hz | 500Hz | ||||
| 応答時間 | 0.5ms | 2ms | ||||
| 応差 | 15%以下 | |||||
| 保護等級 | IP67 | |||||
| 使用温度 | －25℃～＋70℃ | |||||
| 温度特性 | ±10％以内(＋25℃時の動作に対して) | |||||
| 保護回路 | 負荷短絡保護、サージ吸収、逆接保護 | |||||
| 過電流 | 120mA | 220mA | 120mA | |||
| ケース材質 | ポリカーボネート | ABS | ポリカーボネート | |||
| ケーブル長 | 2m | |||||
製品比較情報
| 型式 | 当社類似品 | エコノミーシリーズ | ||
| EMX4−T12 | C-Q10 | C-Q18 | ||
| 検出距離 | 4mm | 3mm | 5mm | |
| 出力形態 | NPN N.O.(ノーマルオープン) | NPN N.O.(ノーマルオープン) / NPN N.C.（ノーマルクローズ） | ||
| 寸法 | センササイズ | 27mm × 12mm × 6.5mm | 27mm × 10mm × 6mm | 30mm × 18mm × 10mm |
| 取付穴 | φ3.2 | φ3.2 | 長穴（5×3.4） 2ヶ所 | |
| 電源 | 直流3線式 | 直流3線式 | ||
| 定格使用電圧 | DC12/24V (DC10～30V) 許容リップル率3％p-p以下 | DC12/24V（DC10～30V）許容リップル率10％p-p以下 | ||
| 電圧降下 | 1V以下 | 2.5V以下 | ||
| スイッチ応差 | 約20％以下 | 15%以下 | ||
| 使用周囲温度 | -10～+50 ℃ | -25～+70 ℃ | ||
| 温度特性 | ±20％以内(+23℃時の動作距離に対して) | ±10％以内（+25℃時の動作に対して） | ||
| 保護等級 | IP67 | IP67 | ||
| ケース材質 | ポリカーボネート | ABS | ||
概要・仕様
■構造図
■入出力回路図
直流3線式NPN出力
ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード
ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード
直流3線式PNP出力
ZD：サージ吸収ツェナーダイオード
Tr：PNP出力トランジスタ
D：電源逆接保護用ダイオード
ZD：サージ吸収ツェナーダイオード
Tr：PNP出力トランジスタ
D：電源逆接保護用ダイオード
注意・禁止事項
センサ修正係数
| 被検出材 | 修正係数 |
| 鉄 | 1.00 |
| スチール | 0.90 |
| ニッケルクロム合金 | 0.85 |
| ニッケル | 0.70 |
| 黄銅 | 0.50 |
| 銅 | 0.40 |
| アルミ | 0.40 |
