【エコノミーシリーズ】 RoHS対応 超極低頭十字穴付きボルト パック販売【50個入り】
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,900円～4,500円
- 税込単価
- 4,290円～4,950円
【まとめ買いでお得】15パックから大幅割引き！ミスミの低価格新ブランド【エコノ...
詳細情報を確認するご注意
- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- ロットごとに若干色味が異なる場合がございます。ご了承ください。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が21型番あります。

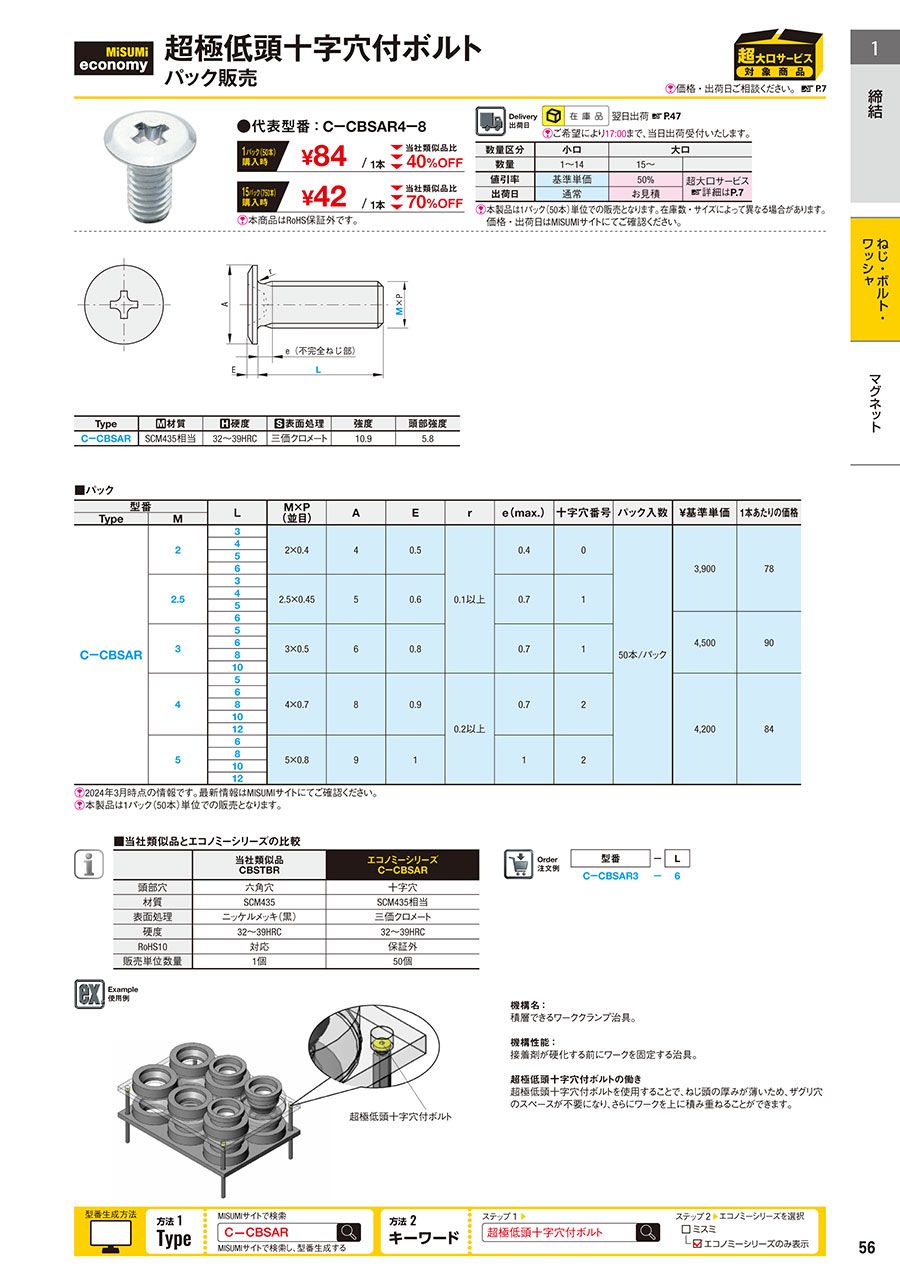

外形図・規格表
外形図
規格表
| 注文例 | 型式（Type·M） | － | L | |
| C-CBSAR3 | － | 6 |
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | 強度 | 頭部強度 |
| C-CBSAR | SCM435相当 | 32～39HRC | 三価クロメート | 10.9 | 5.8 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | Ｌ | M×P (並目) | A | E | r | e(max.) | 十字穴番号 | パック入数 | ¥基準単価 | 1本あたりの価格 | |
| Type | M | ||||||||||
| CーCBSAR | 2 | 3 | 2×0.4 | 4 | 0.5 | 0.1以上 | 0.4 | 0 | 50本/パック | 3,900 | 78 |
| 4 | |||||||||||
| 5 | |||||||||||
| 6 | |||||||||||
| 2.5 | 3 | 2.5×0.45 | 5 | 0.6 | 0.7 | 1 | |||||
| 4 | |||||||||||
| 5 | |||||||||||
| 6 | 4,500 | 90 | |||||||||
| 3 | 5 | 3×0.5 | 6 | 0.8 | 0.7 | 1 | |||||
| 6 | |||||||||||
| 8 | |||||||||||
| 10 | |||||||||||
| 4 | 5 | 4×0.7 | 8 | 0.9 | 0.2以上 | 0.7 | 2 | 4,200 | 84 | ||
| 6 | |||||||||||
| 8 | |||||||||||
| 10 | |||||||||||
| 12 | |||||||||||
| 5 | 6 | 5×0.8 | 9 | 1 | 1 | 2 | |||||
| 8 | |||||||||||
| 10 | |||||||||||
| 12 | |||||||||||
特長
極薄タイプ低頭ボルトは、ネジ頭の高さスペースを小さくするため開発された特殊ボルトです。機械・装置のクリアランスの無い箇所に最適です。
頭部が薄いため、表面パネルの固定にも使用でき、通常のボルトよりもきれいに見えます。
頭部が薄いため、表面パネルの固定にも使用でき、通常のボルトよりもきれいに見えます。
商品特長
特長1：頭部は十字穴で、六角穴と比べて締め付けトルクが大きくなることにより、締め付けが容易になり、滑りにくくなります。
特長2：ねじ頭の厚みは通常のねじより薄く、スペースを大幅に削減でき、且つ軽量のため、主にスペースが限られている小型機器に使用されています。
特長3：材質がSCM435相当で、ねじ強度等級10.9の熱処理を施しているため、頭部の肉厚が極めて薄いですが、頭部強度5.8を実現しています。
特長4：実際の設計に合わせ、様々なタイプ、長さのねじをお選びいただけます。
特長2：ねじ頭の厚みは通常のねじより薄く、スペースを大幅に削減でき、且つ軽量のため、主にスペースが限られている小型機器に使用されています。
特長3：材質がSCM435相当で、ねじ強度等級10.9の熱処理を施しているため、頭部の肉厚が極めて薄いですが、頭部強度5.8を実現しています。
特長4：実際の設計に合わせ、様々なタイプ、長さのねじをお選びいただけます。
製品比較情報
■当社類似品とエコノミーシリーズの違い| 当社類似品 CBSTBR | エコノミーシリーズ CーCBSAR | |
| 頭部穴 | 六角穴 | 十字穴 |
| 材質 | SCM435 | SCM435相当 |
| 表面処理 | ニッケルメッキ(黒) | 三価クロメート |
| 硬度 | 32〜39HRC | 32～39HRC |
| RoHS10 | 対応 | 対応 |
| 販売単位数量 | 1個 | 50個 |
■値引率詳細例
[ ! ]エコノミーシリーズは50本入りのパック販売です。上記は1本あたりでの比較になります。
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
| 値引率 | 価格例（9/1時点）型番：C-CBSAR4-8 | |||||||||||||||||||||||||
|
|
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
使用例
機構名：
積層できるワーククランプ治具。
機構性能：
接着剤が硬化する前にワークを固定する治具。
超極低頭六角穴付きボルトの働き
超極低頭六角穴付ボルトを使用することで、四つの点が同じ平面にあり、ネジ頭の厚みが薄いため、ザグリ穴のスペースが不要になり、さらにワークを上に積み重ねることができます。
積層できるワーククランプ治具。
機構性能：
接着剤が硬化する前にワークを固定する治具。
超極低頭六角穴付きボルトの働き
超極低頭六角穴付ボルトを使用することで、四つの点が同じ平面にあり、ネジ頭の厚みが薄いため、ザグリ穴のスペースが不要になり、さらにワークを上に積み重ねることができます。
注意事項
①頭部高さが低くなるにつれ、引張強度も低下します。
②表面処理は亜鉛めっき三価クロメートで、ロットごとに若干色味が異なる場合がございます。ご了承ください。
③締付は十字穴に垂直に締め付けてください。ねじ山がつぶれることがあります。
②表面処理は亜鉛めっき三価クロメートで、ロットごとに若干色味が異なる場合がございます。ご了承ください。
③締付は十字穴に垂直に締め付けてください。ねじ山がつぶれることがあります。
関連資料
関連商品
| 【エコノミーシリーズ】 六角穴付ボルト 超極低頭/パック販売【50個入り】 | 【エコノミーシリーズ】 金属ワッシャ 並級 | 【エコノミーシリーズ】 支柱クランプ ワンタッチ取付タイプ | ||
 |  |  | ||
| 代表型番：C-CBSA2.5-4 | 代表型番：C-WSSA6-3-1 | 代表型番：C-ALKDE8 | ||
| 特徴：低単価、省スペース | 特徴：低単価、バリエーション豊富 | 特徴：低単価、省スペース |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
|
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
|
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
|
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
|
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
|
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
|
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
|
4,500円 ( 4,950円 ) | 在庫品1日目当日出荷可能 |
|
4,500円 ( 4,950円 ) | 在庫品1日目当日出荷可能 |
|
4,500円 ( 4,950円 ) | 在庫品1日目当日出荷可能 |
|
4,500円 ( 4,950円 ) | 在庫品1日目当日出荷可能 |
|
4,500円 ( 4,950円 ) | 在庫品1日目当日出荷可能 |
|
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
|
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
|
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
|
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
|
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
|
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
|
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
|
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
|
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【まとめ買いでお得】15パックから大幅割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- ロットごとに若干色味が異なる場合がございます。ご了承ください。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
カタログ
【エコノミーシリーズ】 RoHS対応 超極低頭十字穴付きボルト パック販売のレビュー
溶接治具のsim固定のため 使用しています。
5
5.02023/06/02
溶接治具のsim固定のため 使用しています。頭が薄くてとなりと干渉をしないため 便利です。
0人が参考にしています。
