【エコノミーシリーズ】 RoHS対応 極低頭六角穴付ボルト パック販売【50個入り】
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,700円～4,100円
- 税込単価
- 2,970円～4,510円
【まとめ買いでお得】20パック以上から大幅割引き！ミスミの低価格新ブランド【エ...
詳細情報を確認するご注意
- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- CBSAタイプはロットごとに若干色味が異なる場合がございます。ご了承ください。
- 不完全ねじ部があるため、当社類似品からの置換え時はザグリによる逃げ加工が必要です。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が27型番あります。
外形図・規格表
外形図
規格表
| 注文例 | 型式（Type·M） | － | L | |
| C-CBSA3 | － | 6 |
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | 強度 | 頭部強度 | |
| C-CBSS | SCM435相当 | 32～39HRC | リン酸塩処理（黒） | 10.9 | 5.8 | |
| C-CBSA | 三価クロメート(シルバー) | |||||
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | Ｌ | M×P (並目) | A | B | E | t (max.) | e(max.) | r | パック入数 | ¥基準単価 | 1本あたりの価格 | ¥基準単価 | 1本あたりの価格 | |
| Type | M (並目ねじ) | C－CBSS | C－CBSA | |||||||||||
| CーCBSS CーCBSA | 2.5 | 4 | 2.5×0.45 | 5 | 1.3 | 1.3 | 1.5 | 1.5 | 0.1以上 | 50本/パック | 3,600 | 72 | 4,100 | 82 |
| 5 | 3,300 | 66 | ||||||||||||
| 6 | ||||||||||||||
| 8 | ||||||||||||||
| 3 | 4 | 3×0.5 | 6 | 1.5 | 2 | 1.6 | － | － | 3,600 | 72 | ||||
| 5 | 3,300 | 66 | ||||||||||||
| 6 | ||||||||||||||
| 8 | ||||||||||||||
| 10 | ||||||||||||||
| 4 | 6 | 4×0.7 | 8 | 2 | 1.5 | 2.5 | 0.2以上 | － | － | 2,700 | 54 | |||
| 8 | ||||||||||||||
| 10 | ||||||||||||||
| 12 | ||||||||||||||
| 5 | 6 | 5×0.8 | 9 | 3 | 3 | 2 | － | － | 3,300 | 66 | ||||
| 8 | 2,700 | 54 | ||||||||||||
| 10 | ||||||||||||||
| 12 | 3,300 | 66 | ||||||||||||
| 16 | ||||||||||||||
| 6 | 8 | 6×1.0 | 10 | 4 | 2.5 | 0.25以上 | － | － | 3,600 | 72 | ||||
| 10 | 3,300 | 66 | ||||||||||||
| 12 | 3,600 | 72 | ||||||||||||
| 16 | 3,900 | 78 | ||||||||||||
| 20 | 3,600 | 72 | ||||||||||||
特長
超極低頭六角穴付ボルトは、ネジの頭高さスペースを小さくするため開発された特殊ボルトです。皿ボルトのように相手材に皿モミをする必要がありません。
商品特長
特長1：ねじ頭の厚みは通常のねじより薄く、主にスペースが限られている小型機器に使用されています。
特長2：材質がSCM435相当で、ねじ強度等級10.9の熱処理を施しているため、頭部の肉厚は極めて薄いですが、頭部強度5.8を実現しています。
特長3：実際の使用条件にあわせ、様々なタイプ、長さのねじをお選びいただけます。
特長2：材質がSCM435相当で、ねじ強度等級10.9の熱処理を施しているため、頭部の肉厚は極めて薄いですが、頭部強度5.8を実現しています。
特長3：実際の使用条件にあわせ、様々なタイプ、長さのねじをお選びいただけます。
製品比較情報
■当社類似品とエコノミーシリーズの違い
[ ! ]当社類似品と比較して、六角穴とレンチのはめ合いに若干の違いがある場合がございます。
[ ! ]不完全ねじ部があるため、当社類似品からの置換え時はザグリによる逃げ加工が必要です。
| 当社類似品 CBSS CBSA | エコノミーシリーズ CーCBSS CーCBSA | |
| 材質 | SCM435 | SCM435相当 |
| 表面処理 | 四三酸化鉄皮膜/三価クロメート | リン酸塩処理(黒)/三価クロメート |
| 硬度 | 32～39HRC | 32～39HRC |
| 強度区分 | 10.9 | 10.9 |
| 頭部強度区分 | 5.8 | 5.8 |
| RoHS10 | 対応 | 対応 |
| 販売単位数量 | 1個 | 50個 |
[ ! ]不完全ねじ部があるため、当社類似品からの置換え時はザグリによる逃げ加工が必要です。
■値引率詳細例
[ ! ]エコノミーシリーズは50本入りのパック販売です。上記は1本あたりでの比較になります。
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
| 値引率 | 価格例（9/1時点）型番：C-CBSA2.5-5 | |||||||||||||||||||||||||||||||
|
|
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
使用例
機構名：
積層できるワーククランプ治具。
機構性能：
接着剤が硬化する前にワークを固定する治具。
超極低頭六角穴付きボルトの働き
超極低頭六角穴付ボルトを使用することで、四つの点が同じ平面にあり、ネジ頭の厚みが薄いため、ザグリ穴のスペースが不要になり、さらにワークを上に積み重ねることができます。
積層できるワーククランプ治具。
機構性能：
接着剤が硬化する前にワークを固定する治具。
超極低頭六角穴付きボルトの働き
超極低頭六角穴付ボルトを使用することで、四つの点が同じ平面にあり、ネジ頭の厚みが薄いため、ザグリ穴のスペースが不要になり、さらにワークを上に積み重ねることができます。
注意事項
①頭部高さが低くなるにつれ、引張強度も低下します。
②表面処理は亜鉛めっき三価クロメートで、ロットごとに若干色味が異なる場合がございます。ご了承ください。
③締付は六角穴に垂直に締め付けてください。ねじ山がつぶれることがあります。
②表面処理は亜鉛めっき三価クロメートで、ロットごとに若干色味が異なる場合がございます。ご了承ください。
③締付は六角穴に垂直に締め付けてください。ねじ山がつぶれることがあります。
関連資料
関連商品
| 【エコノミーシリーズ】 超薄型低頭ボルト/パック販売 【50個入り】 | 【エコノミーシリーズ】 金属ワッシャ 並級 | 【エコノミーシリーズ】 支柱クランプ ワンタッチ取付タイプ | ||
 |  |  | ||
| 代表型番：C-CBSAR2-3 | 代表型番：C-WSSA6-3-1 | 代表型番：C-ALKDE8 | ||
| 特徴：低単価、省スペース | 特徴：低単価、バリエーション豊富 | 特徴：低単価、省スペース |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
4,100円 ( 4,510円 ) | 在庫品1日目当日出荷可能 |
- |
4,100円 ( 4,510円 ) | 在庫品1日目当日出荷可能 |
|
4,100円 ( 4,510円 ) | 在庫品1日目当日出荷可能 |
|
4,100円 ( 4,510円 ) | 在庫品1日目当日出荷可能 |
|
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
|
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
|
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
|
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
|
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
|
2,700円 ( 2,970円 ) | 在庫品1日目当日出荷可能 |
|
2,700円 ( 2,970円 ) | 在庫品1日目当日出荷可能 |
|
2,700円 ( 2,970円 ) | 在庫品1日目当日出荷可能 |
|
2,700円 ( 2,970円 ) | 在庫品1日目当日出荷可能 |
|
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
|
2,700円 ( 2,970円 ) | 在庫品1日目当日出荷可能 |
|
2,700円 ( 2,970円 ) | 在庫品1日目当日出荷可能 |
|
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
|
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
|
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
|
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
|
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
|
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
|
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
|
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
|
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
|
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
|
3,300円 ( 3,630円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【まとめ買いでお得】20パック以上から大幅割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- CBSAタイプはロットごとに若干色味が異なる場合がございます。ご了承ください。
- 不完全ねじ部があるため、当社類似品からの置換え時はザグリによる逃げ加工が必要です。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

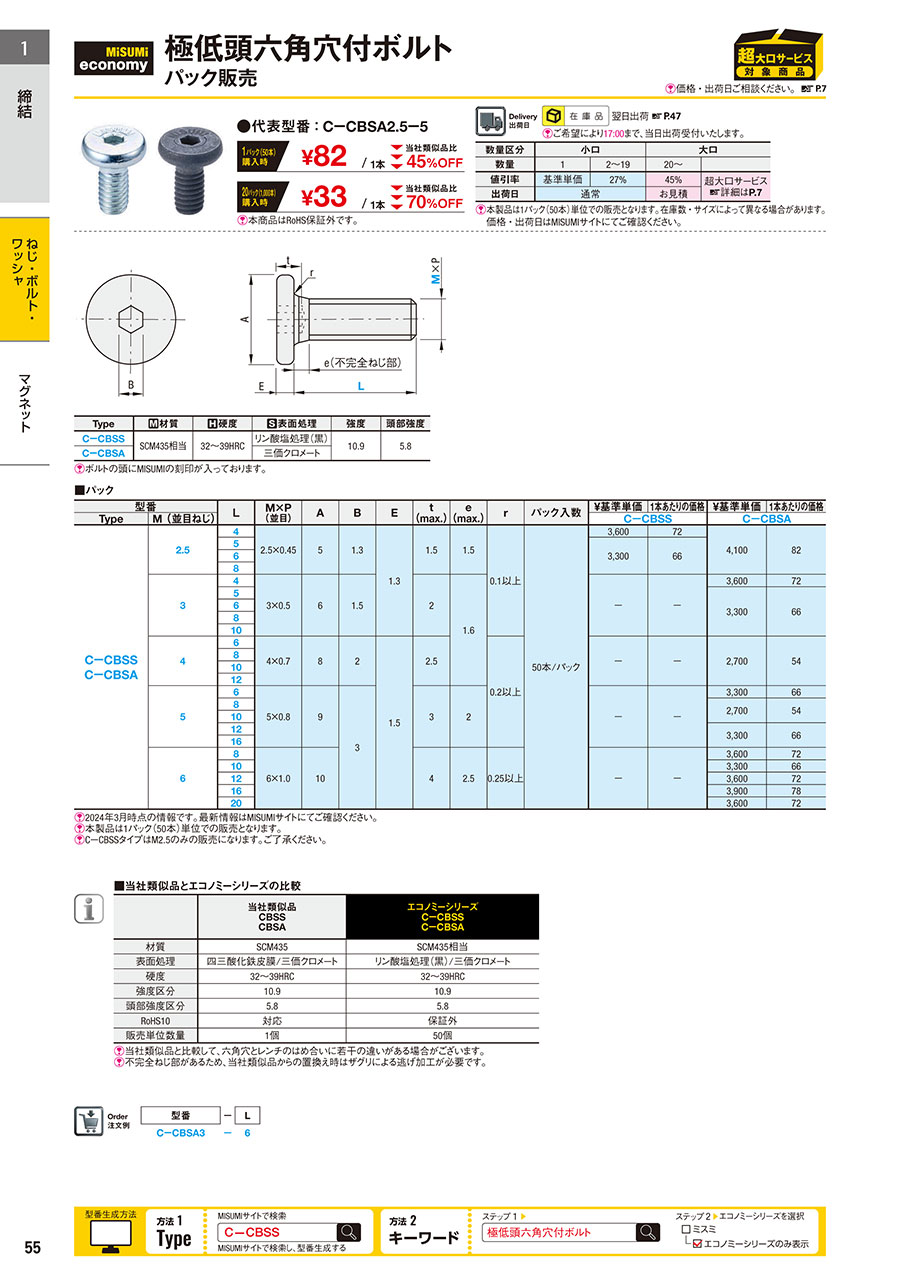

カタログ
